声控灯开关电子课程设计报告书

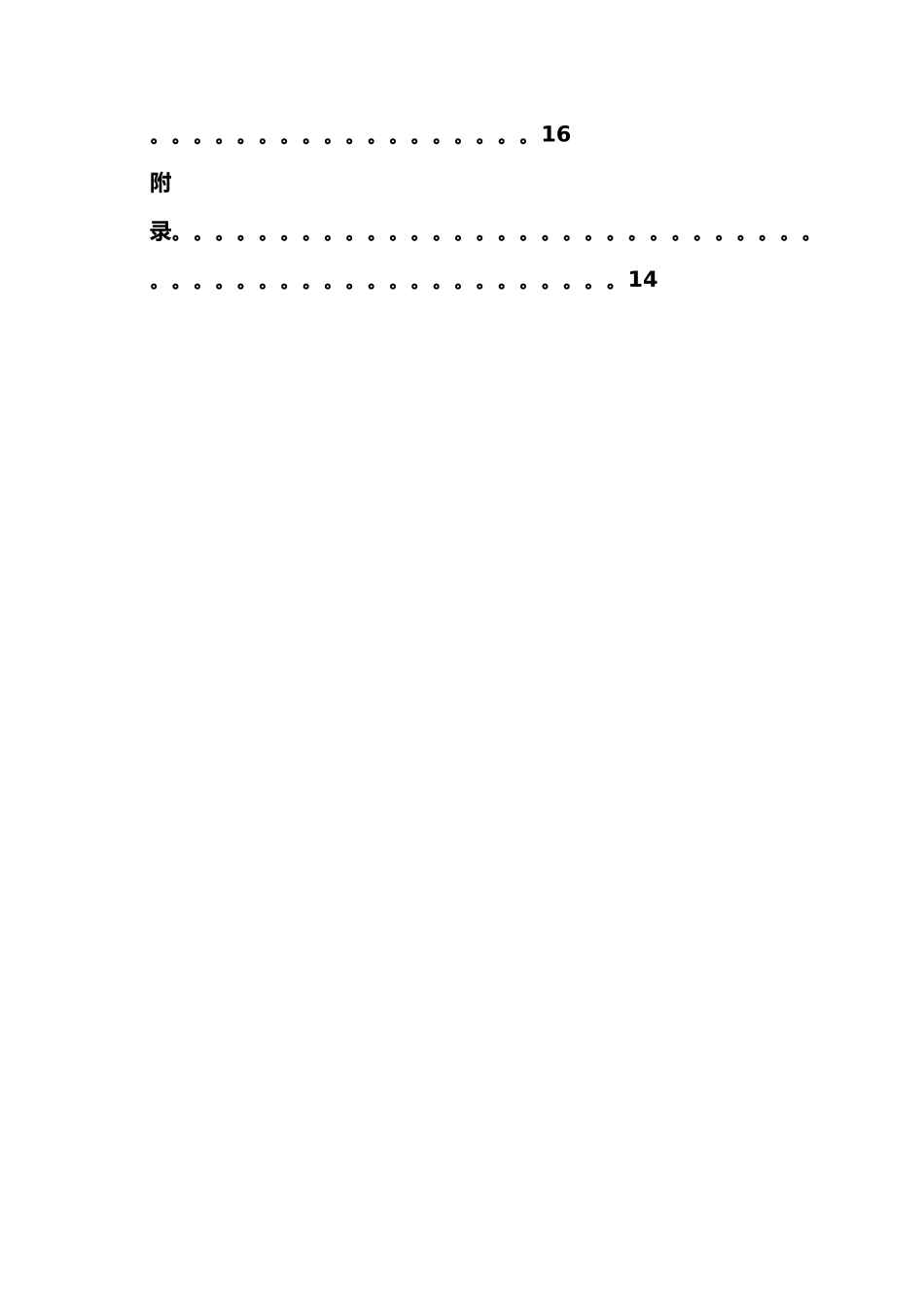

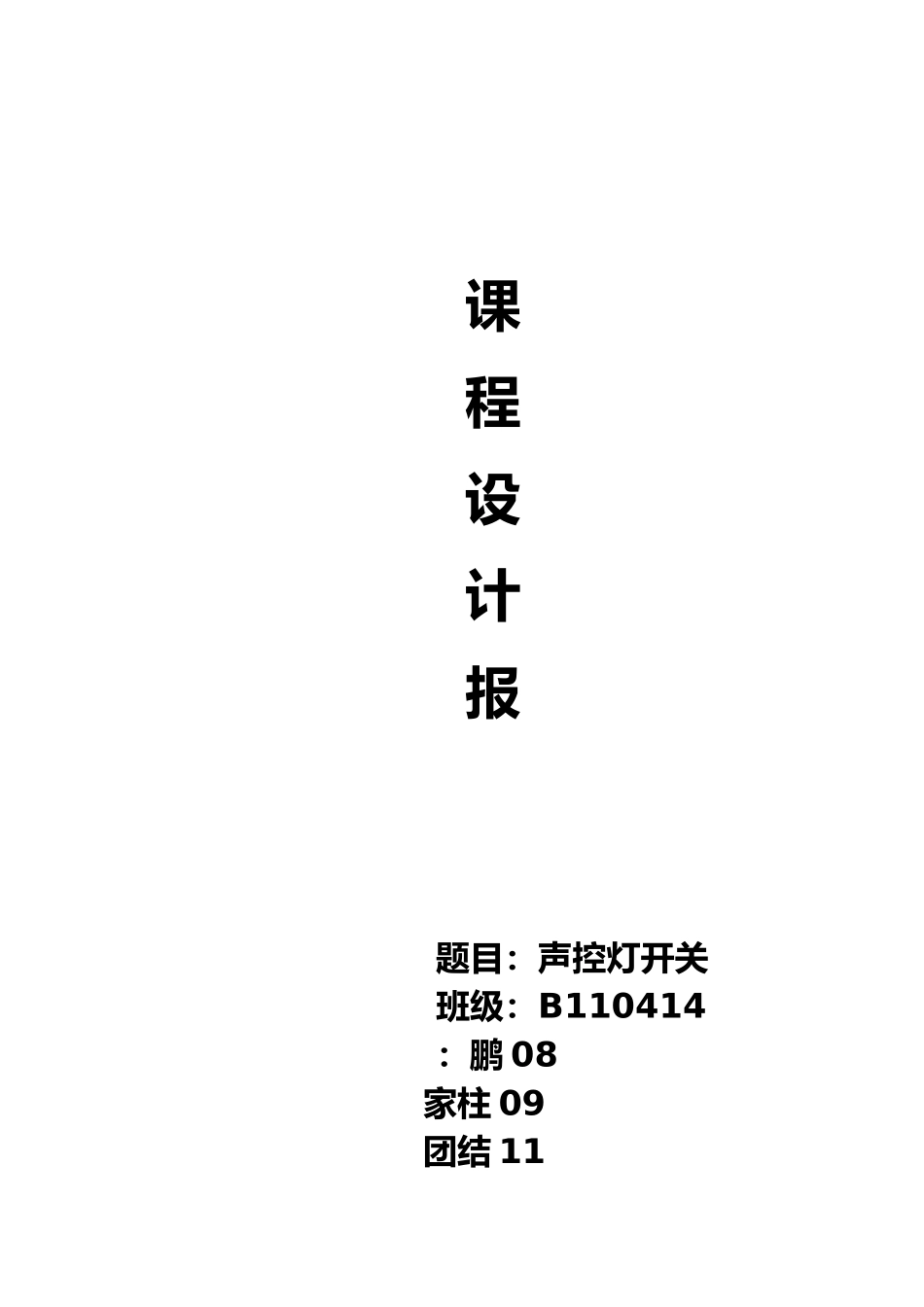

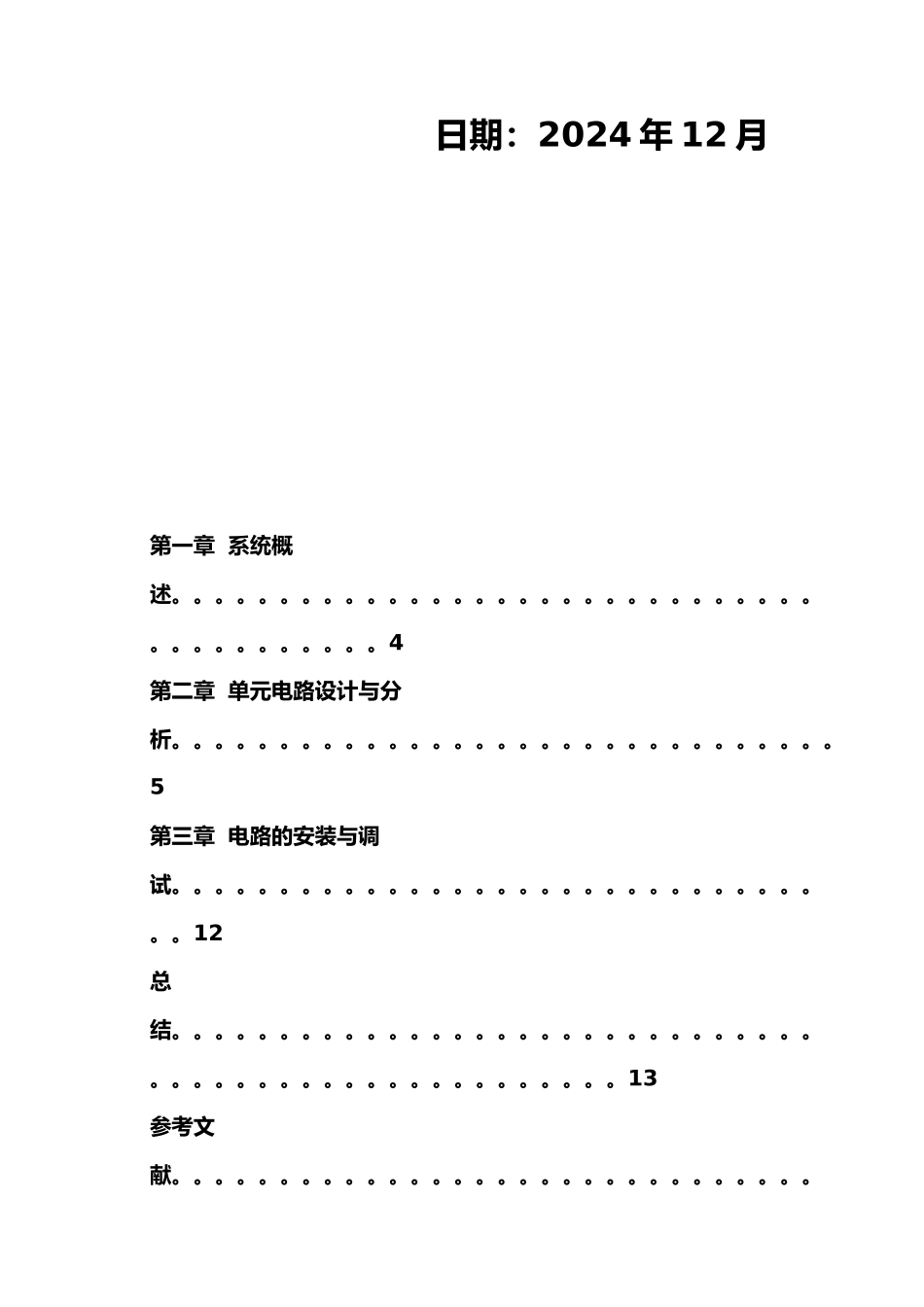

课程设计报题目：声控灯开关班级：B110414：鹏 08 家柱 09 团结 11日期：2024 年 12 月第一章 系统概述。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4第二章 单元电路设计与分析。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5第三章 电路的安装与调试。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。12总结。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。13参考文献。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。16附录。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。14题目声控灯开关1 设计的目的和任务：1、巩固加深对模拟电子技术基础知识的理解，提高综合运用所学知识的能力，培育学生独立分析问题、解决问题的能力。2、通过查找资料、选方案、设计电路、仿真或调试、写报告等环节的训练，熟悉设计过程、步骤。为今后从事电子线路的设计、研制电子产品打下良好的基础。3、作为电力电子技术的入门，学习晶闸管的应用。4、设计模拟和数字电子混合电路，实现特定功能。学习这一技能，积累这方面的经验。2 设计要求：1、设计办公大楼、写字楼或居民住宅楼应用的声光控灯开关。2、在白天照度较高时，即楼道光线充足时本开关不启动，灯熄灭。3、夜晚楼道光线较差时，若楼道充分宁静（无人行动时），灯泡不启动。4、若在光线较差的楼道有人发出声响，就启动该装置使灯泡点亮。5、画出电路图 （1）用 protel 绘制电路图（2）布局合理、排列均匀、图面清楚、便于看图、有利于对图的理解和阅读。（3）图形符号要标准，图中应加适当的标注。3 总体框图设计根据技术要求，此声控灯开关可由以下几个单元组成：图 1 整体框图4 功能设计感光检音延时反相反相、放大整形控制门电子开关灯图2 声光控制电路图根据图 2 电路，原理如下：由四个二极管组成的桥式整流电路将输入电路的 220v50hz 沟通电压变换成脉动直流。该脉动直流电压一路由 R3 和 R1、C3 分压并滤波后得到传感与逻辑控制电路所用的电压 VCC；另一路接到晶闸管 BT169 的阳极。当 BT169 的控制极（栅极）为高电平且输入的沟通信号 Vi=COS（wt+Φ）处于正半周期时，电流由 D2→地→D4→灯流过而将...
