多介质过滤器使用维护说明书

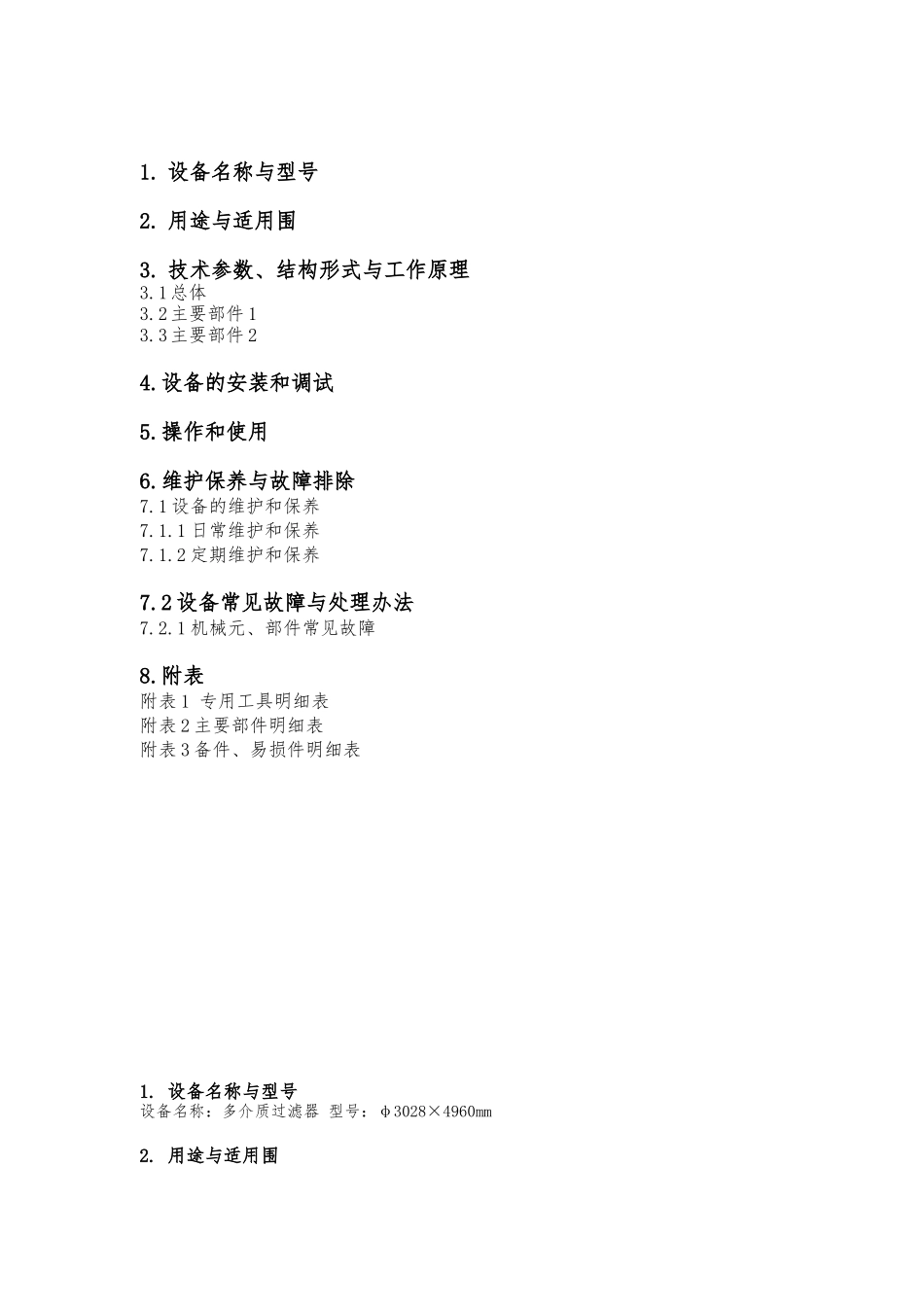

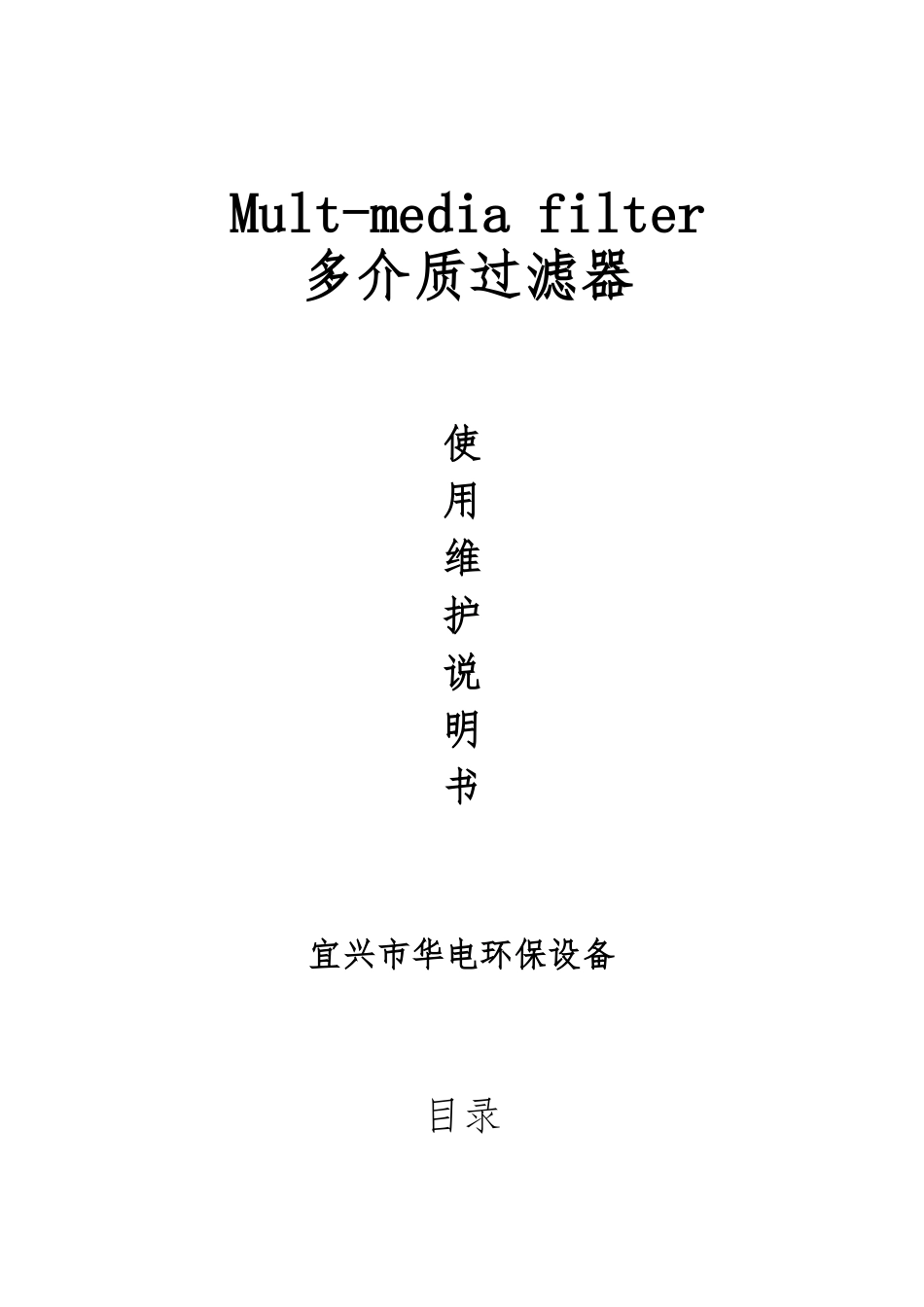

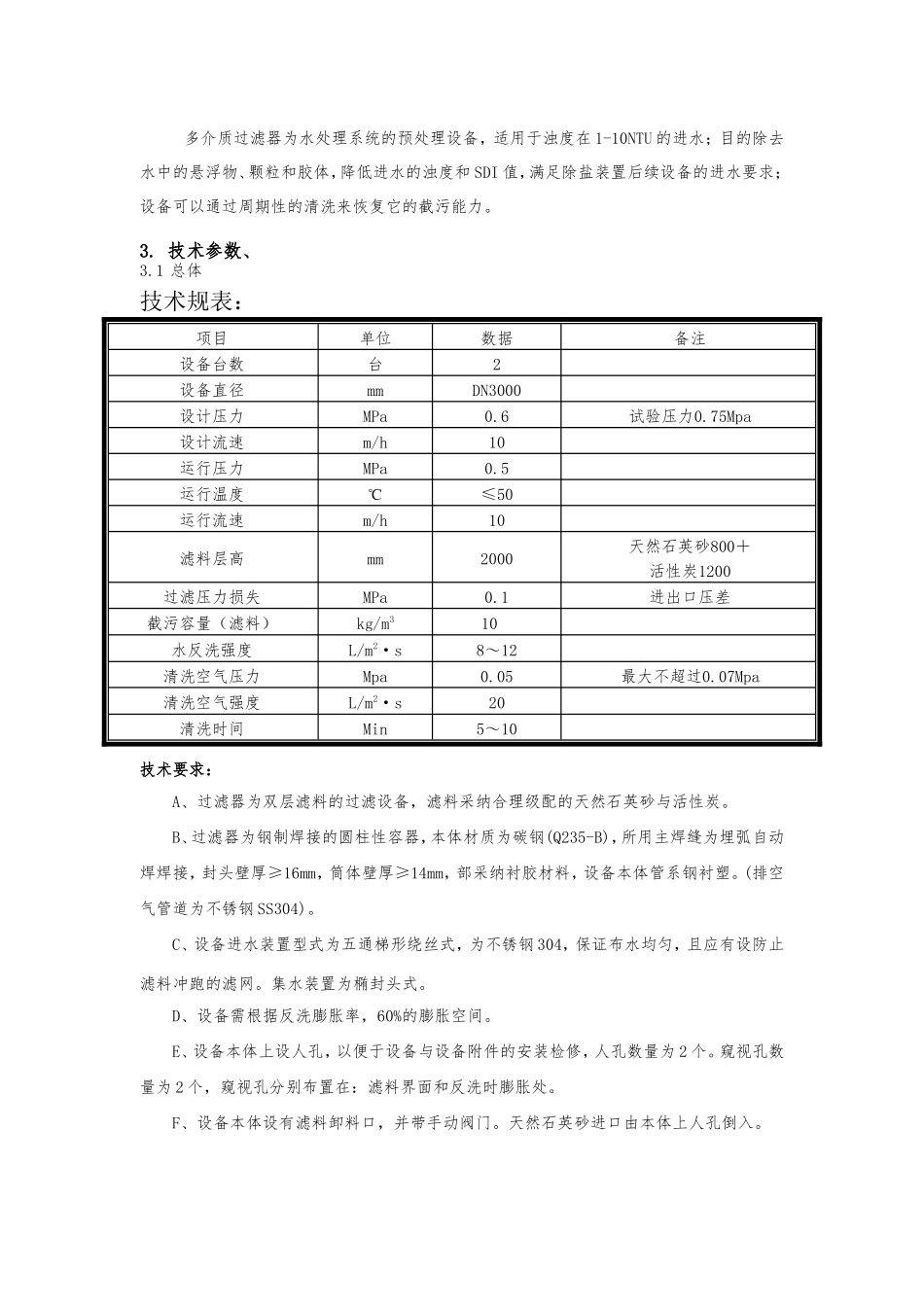

Mult-media filter多介质过滤器使用维护说明书宜兴市华电环保设备目录1. 设备名称与型号2. 用途与适用围3. 技术参数、结构形式与工作原理3.1总体3.2主要部件 13.3主要部件 24.设备的安装和调试5.操作和使用6.维护保养与故障排除7.1 设备的维护和保养7.1.1 日常维护和保养7.1.2 定期维护和保养7.2 设备常见故障与处理办法7.2.1 机械元、部件常见故障8.附表附表 1 专用工具明细表附表 2 主要部件明细表附表 3 备件、易损件明细表1. 设备名称与型号设备名称：多介质过滤器 型号：φ3028×4960mm2. 用途与适用围多介质过滤器为水处理系统的预处理设备，适用于浊度在 1-10NTU 的进水；目的除去水中的悬浮物、颗粒和胶体，降低进水的浊度和 SDI 值，满足除盐装置后续设备的进水要求；设备可以通过周期性的清洗来恢复它的截污能力。3. 技术参数、3.1 总体技术规表：项目单位数据备注设备台数台2设备直径mmDN3000设计压力MPa0.6试验压力0.75Mpa设计流速m/h10运行压力MPa0.5运行温度℃≤50运行流速m/h10滤料层高mm2000天然石英砂800＋活性炭1200过滤压力损失MPa0.1进出口压差截污容量（滤料）kg/m310水反洗强度L/m2·s8～12清洗空气压力Mpa0.05最大不超过0.07Mpa清洗空气强度L/m2·s20清洗时间Min5～10技术要求：A、过滤器为双层滤料的过滤设备，滤料采纳合理级配的天然石英砂与活性炭。 B、过滤器为钢制焊接的圆柱性容器，本体材质为碳钢(Q235-B)，所用主焊缝为埋弧自动焊焊接，封头壁厚≥16mm，筒体壁厚≥14mm，部采纳衬胶材料，设备本体管系钢衬塑。(排空气管道为不锈钢 SS304)。 C、设备进水装置型式为五通梯形绕丝式，为不锈钢 304，保证布水均匀，且应有设防止滤料冲跑的滤网。集水装置为椭封头式。 D、设备需根据反洗膨胀率，60%的膨胀空间。E、设备本体上设人孔，以便于设备与设备附件的安装检修，人孔数量为 2 个。窥视孔数量为 2 个，窥视孔分别布置在：滤料界面和反洗时膨胀处。 F、设备本体设有滤料卸料口，并带手动阀门。天然石英砂进口由本体上人孔倒入。G、进出水管各设一套测压装置，材料为耐腐蚀不锈钢，压力表为不锈钢压力表，量程为 0～1.0MPa。同时配耐腐蚀取样阀二支，取样槽一个，取样槽材质为不锈钢 304。取样槽排水管接至地沟。I、接口方位和规格符合设计要求。工作原理：多介质过滤器用于去除工业水中的胶体与悬浮物质，对一部分溶解性的污染物有一定的吸附作用，过滤器为钢制焊接的圆形容...
