多级离心泵维护检修规程完整

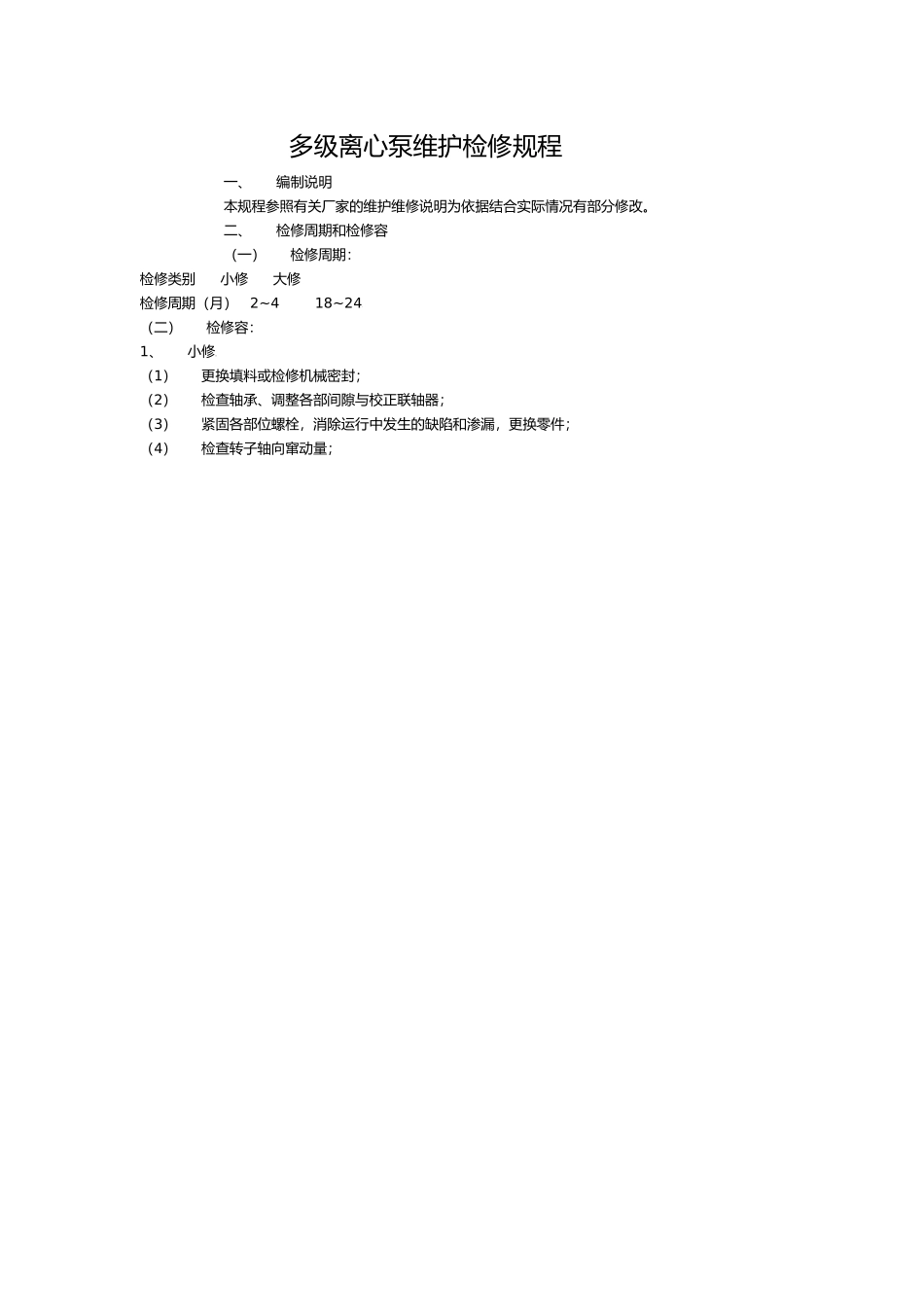

多级离心泵维护检修规程完整_第1页
1/19

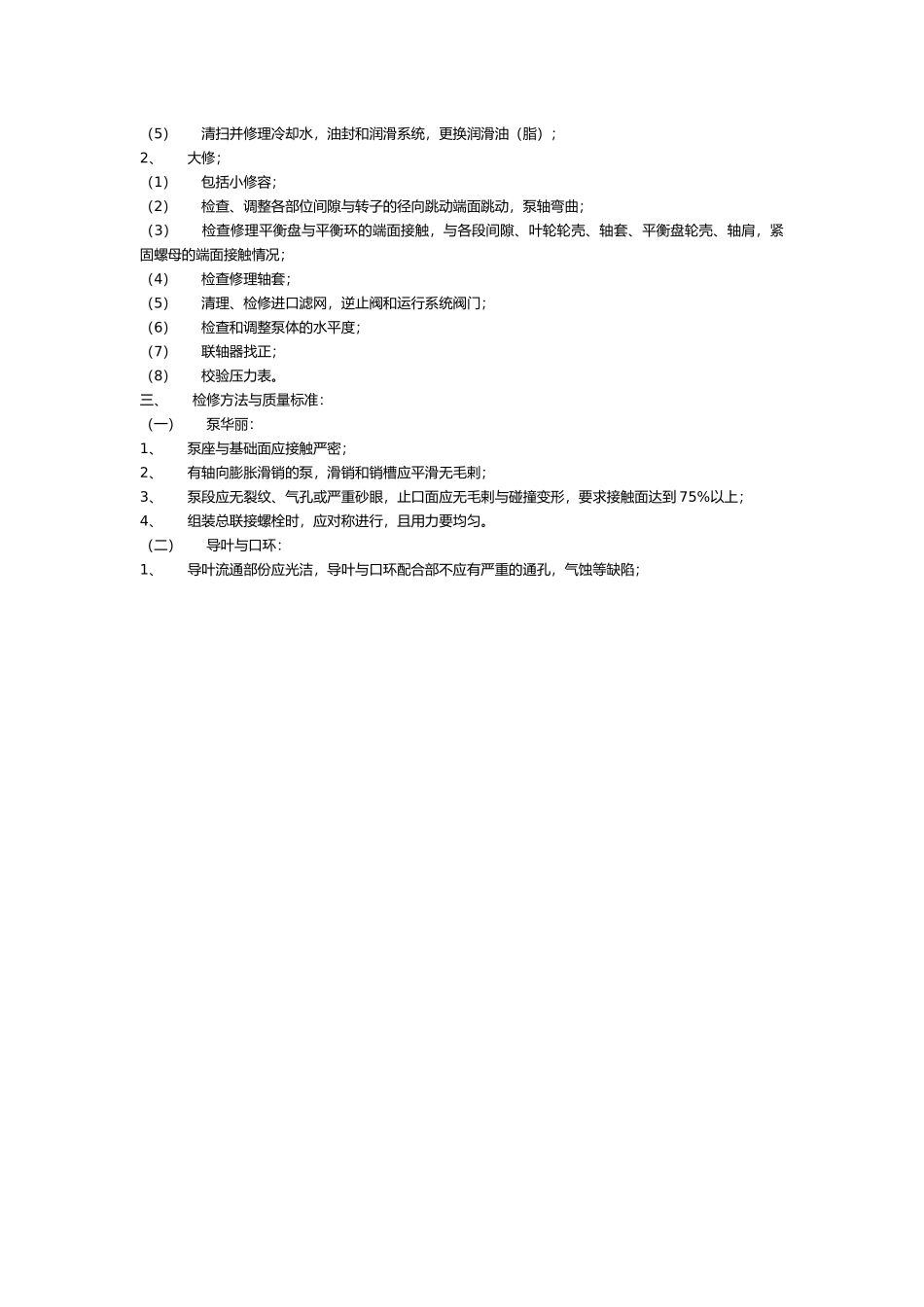

多级离心泵维护检修规程完整_第2页
2/19

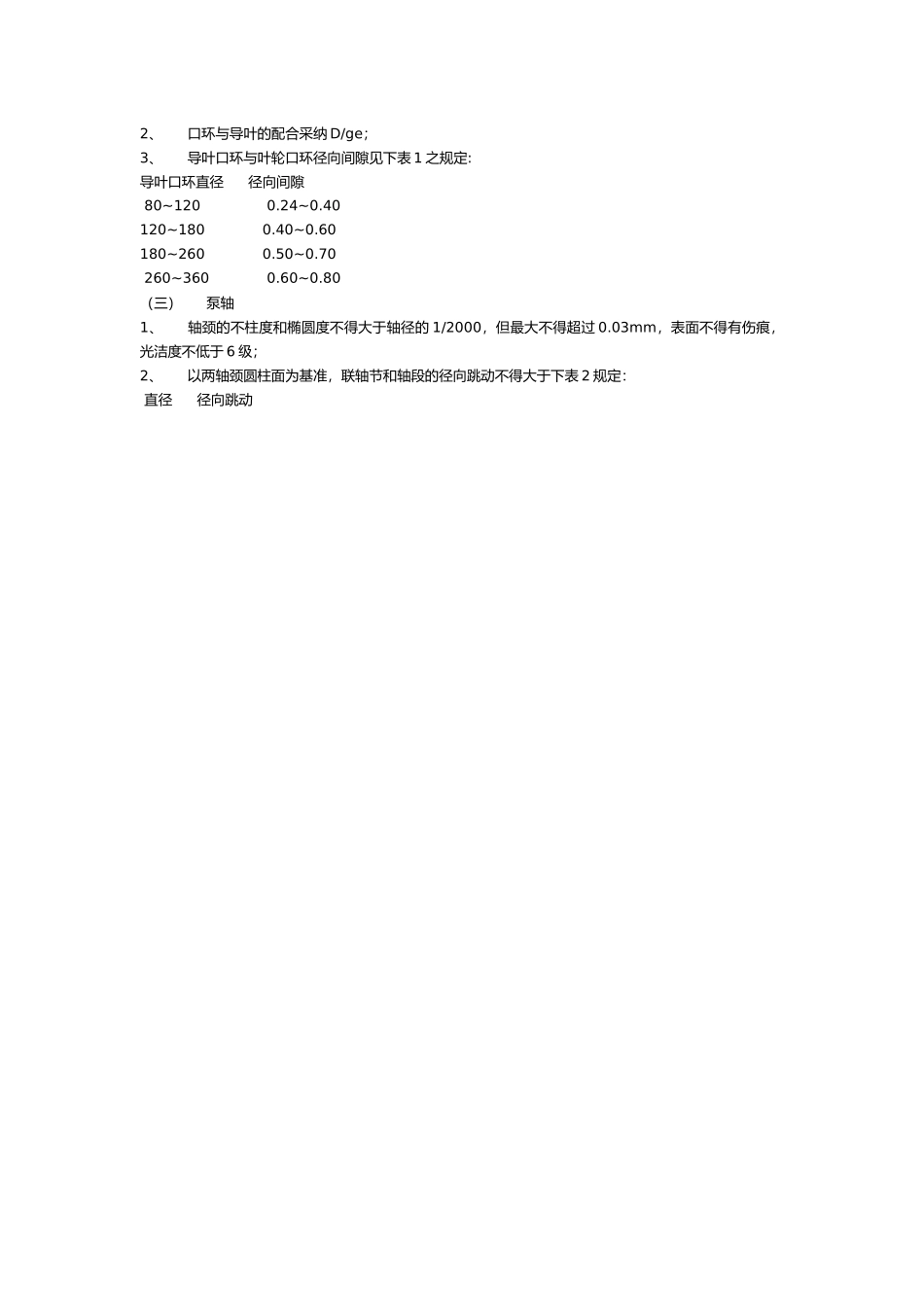

多级离心泵维护检修规程完整_第3页
3/19
多级离心泵维护检修规程一、 编制说明本规程参照有关厂家的维护维修说明为依据结合实际情况有部分修改。二、 检修周期和检修容(一) 检修周期:检修类别 小修 大修检修周期(月) 2~4 18~24"(二) 检修容:1、 小修)[(1) 更换填料或检修机械密封;(2) 检查轴承、调整各部间隙与校正联轴器;(3) 紧固各部位螺栓,消除运行中发生的缺陷和渗漏,更换零件;(4) 检查转子轴向窜动量;(5) 清扫并修理冷却水,油封和润滑系统,更换润滑油(脂);2、 大修;(1) 包括小修容;(2) 检查、调整各部位间隙与转子的径向跳动端面跳动,泵轴弯曲;(3) 检查修理平衡盘与平衡环的端面接触,与各段间隙、叶轮轮壳、轴套、平衡盘轮壳、轴肩,紧固螺母的端面接触情况;(4) 检查修理轴套;(5) 清理、检修进口滤网,逆止阀和运行系统阀门;(6) 检查和调整泵体的水平度;(7) 联轴器找正;(8) 校验压力表。三、 检修方法与质量标准:(一) 泵华丽:1、 泵座与基础面应接触严密;2、 有轴向膨胀滑销的泵,滑销和销槽应平滑无毛剌;3、 泵段应无裂纹、气孔或严重砂眼,止口面应无毛剌与碰撞变形,要求接触面达到 75%以上;4、 组装总联接螺栓时,应对称进行,且用力要均匀。(二) 导叶与口环:1、 导叶流通部份应光洁,导叶与口环配合部不应有严重的通孔,气蚀等缺陷;2、 口环与导叶的配合采纳 D/ge;3、 导叶口环与叶轮口环径向间隙见下表 1 之规定:导叶口环直径 径向间隙 80~120 0.24~0.40120~180 0.40~0.60'180~260 0.50~0.70 260~360 0.60~0.80(三) 泵轴1、 轴颈的不柱度和椭圆度不得大于轴径的 1/2000,但最大不得超过 0.03mm,表面不得有伤痕,光洁度不低于 6 级;2、 以两轴颈圆柱面为基准,联轴节和轴段的径向跳动不得大于下表 2 规定: 直径 径向跳动 18~50 0.0350~120 0.04120~260 0.05260~500 0.063、 键槽中心线对轴心线的不对称度不大于 0.03mm/mm。(四) 叶轮1、 叶轮口环,轮壳的径向跳动不大于表 2 规定。2、 叶轮的端面跳动不大于下表 3 规定: 直径 端面跳动(不垂直度)10~25 0.016 25~60 0.02560~160 0.04160~400 0.06 400~1000 0.13、 轮毂键槽以与平衡盘,联轴器处键槽中心线不对称度不大于 0.03mm/mm。4、 更换新叶轮时,须校核静平衡。静平衡允差见表 4:叶轮外径(mm) 静平衡允差#T<200 3k.cm201~300 5k.cm 301~400 8...
