大坝填筑碾压试验方案VIP专享

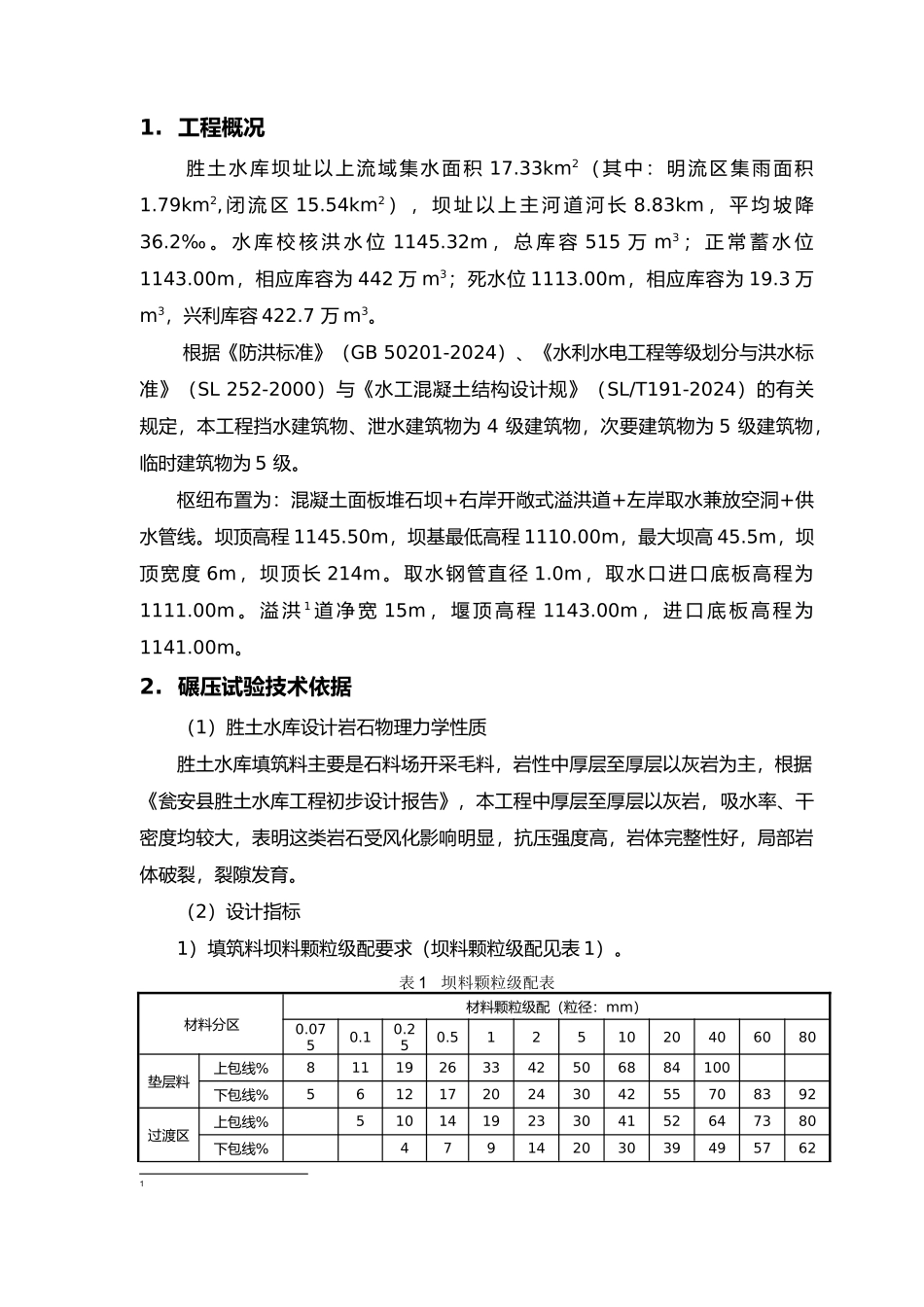

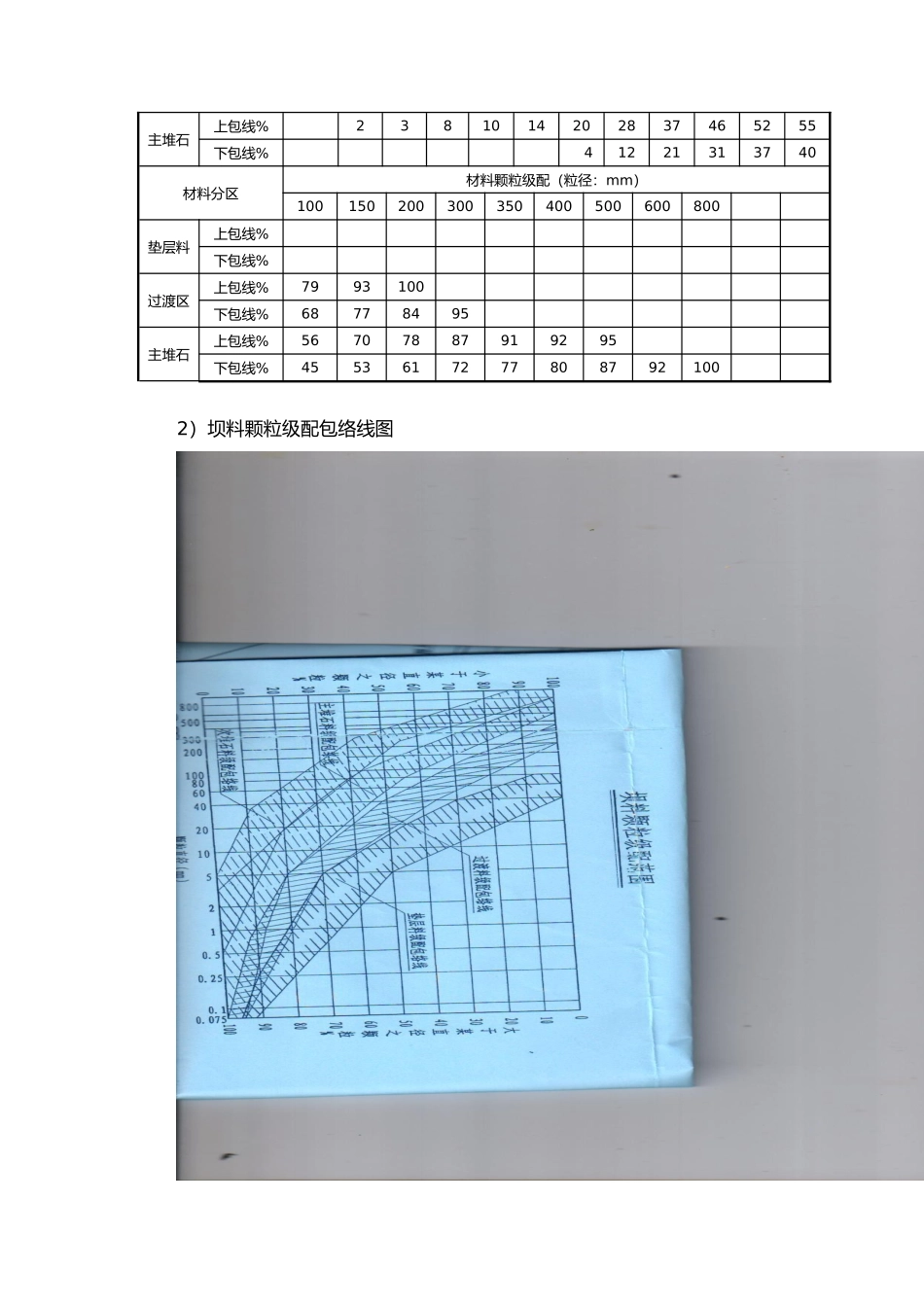

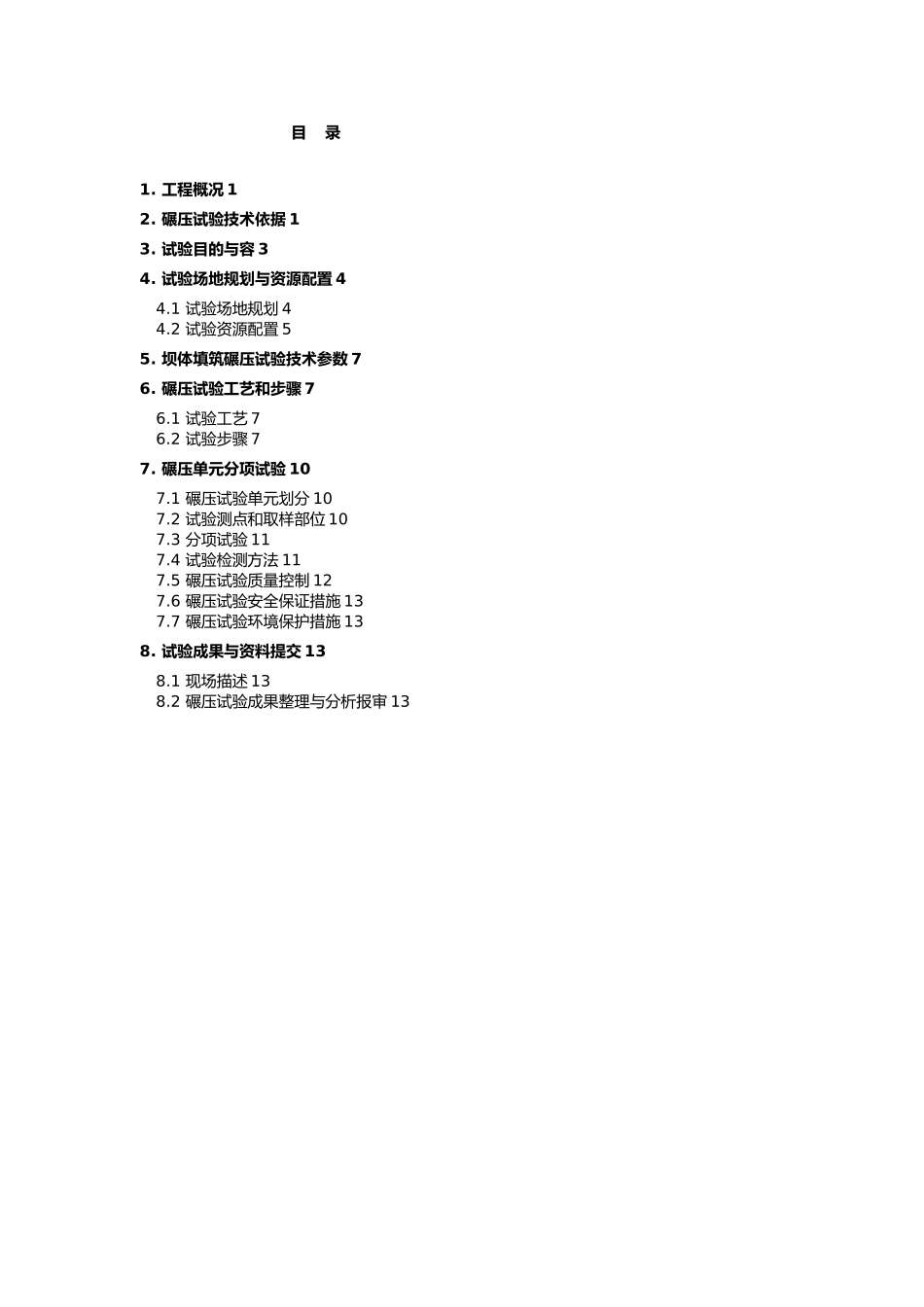

目 录1. 工程概况 12. 碾压试验技术依据 13. 试验目的与容 34. 试验场地规划与资源配置 44.1 试验场地规划 44.2 试验资源配置 55. 坝体填筑碾压试验技术参数 76. 碾压试验工艺和步骤 76.1 试验工艺 76.2 试验步骤 77. 碾压单元分项试验 107.1 碾压试验单元划分 107.2 试验测点和取样部位 107.3 分项试验 117.4 试验检测方法 117.5 碾压试验质量控制 127.6 碾压试验安全保证措施 137.7 碾压试验环境保护措施 138. 试验成果与资料提交 138.1 现场描述 138.2 碾压试验成果整理与分析报审 131. 工程概况胜土水库坝址以上流域集水面积 17.33km2（其中：明流区集雨面积1.79km2, 闭 流 区 15.54km2 ） ， 坝 址 以 上 主 河 道 河 长 8.83km ， 平 均 坡 降36.2‰ 。 水 库 校 核 洪 水 位 1145.32m ， 总 库 容 515 万 m3 ； 正 常 蓄 水 位1143.00m，相应库容为 442 万 m3；死水位 1113.00m，相应库容为 19.3 万m3，兴利库容 422.7 万 m3。根据《防洪标准》（GB 50201-2024）、《水利水电工程等级划分与洪水标准》（SL 252-2000）与《水工混凝土结构设计规》（SL/T191-2024）的有关规定，本工程挡水建筑物、泄水建筑物为 4 级建筑物，次要建筑物为 5 级建筑物，临时建筑物为 5 级。枢纽布置为：混凝土面板堆石坝+右岸开敞式溢洪道+左岸取水兼放空洞+供水管线。坝顶高程 1145.50m，坝基最低高程 1110.00m，最大坝高 45.5m，坝顶宽度 6m，坝顶长 214m。取水钢管直径 1.0m，取水口进口底板高程为1111.00m 。 溢 洪 1 道 净 宽 15m ， 堰 顶 高 程 1143.00m ， 进 口 底 板 高 程 为1141.00m。2. 碾压试验技术依据（1）胜土水库设计岩石物理力学性质胜土水库填筑料主要是石料场开采毛料，岩性中厚层至厚层以灰岩为主，根据《瓮安县胜土水库工程初步设计报告》，本工程中厚层至厚层以灰岩，吸水率、干密度均较大，表明这类岩石受风化影响明显，抗压强度高，岩体完整性好，局部岩体破裂，裂隙发育。（2）设计指标1）填筑料坝料颗粒级配要求（坝料颗粒级配见表 1）。表 1 坝料颗粒级配表材料分区材料颗粒级配（粒径：mm）0.0750.10.250.51 2 51020406080垫层料上包线%81119263342506884100下包线%5612172024304255708392过渡区上包线%510 141923304152647380下包线%4 7 9 14 20 30394957621主堆石上包线%2...
