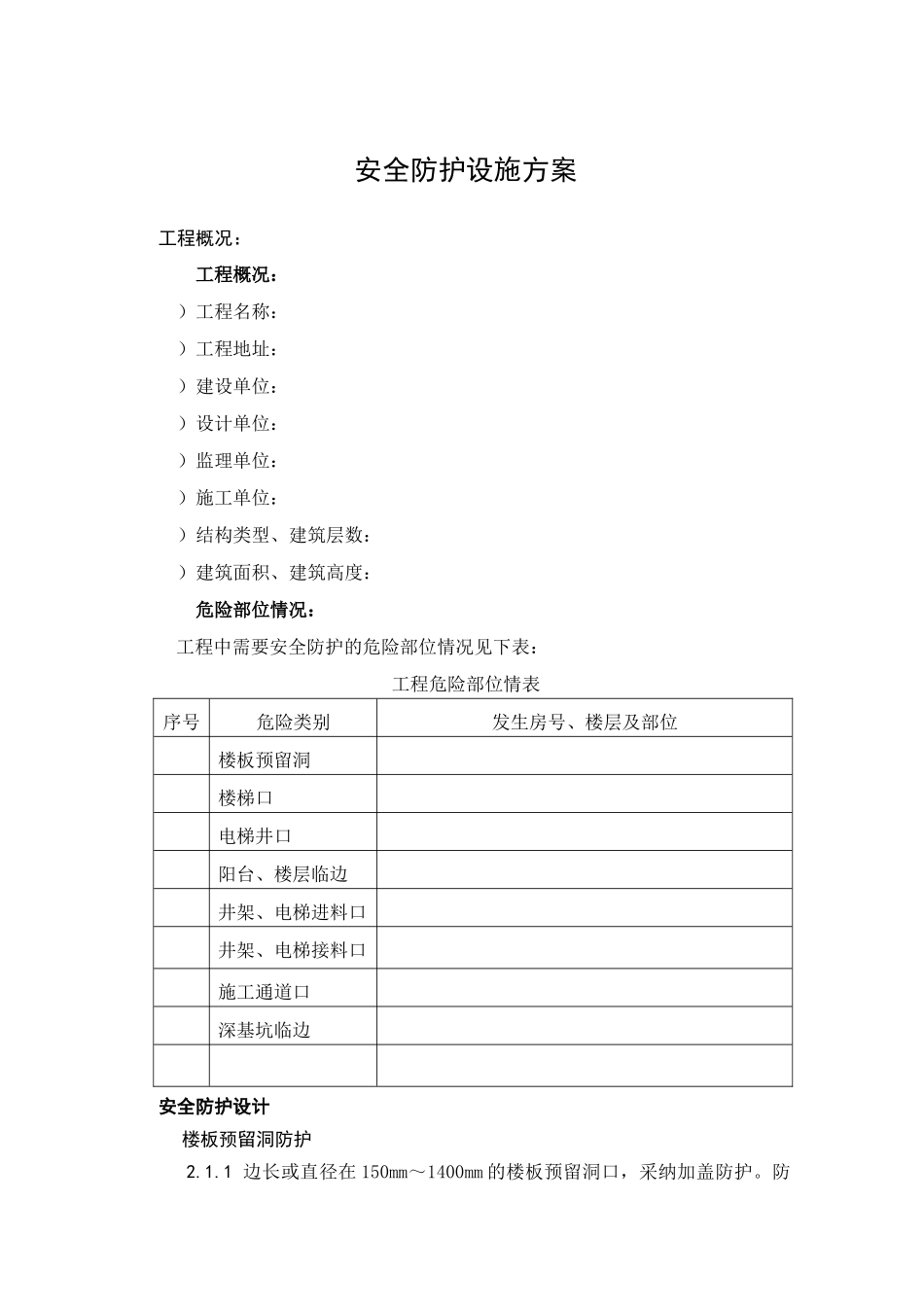

安全防护设施方案 工程概况： 工程概况：）工程名称：）工程地址：）建设单位：）设计单位：）监理单位：）施工单位：）结构类型、建筑层数：）建筑面积、建筑高度： 危险部位情况：工程中需要安全防护的危险部位情况见下表：工程危险部位情表序号危险类别发生房号、楼层及部位楼板预留洞楼梯口电梯井口阳台、楼层临边井架、电梯进料口井架、电梯接料口施工通道口深基坑临边 安全防护设计 楼板预留洞防护2
1 边长或直径在 150mm～1400mm 的楼板预留洞口，采纳加盖防护
防护盖板采纳定型化铰链翻盖式：用×角钢作连接铁件，角钢一肢打孔用膨胀螺栓固定于楼板洞口边，角钢另一肢电焊连接上方铰链的一页，方铰链另一页用木螺丝与木盖板连接，成为可向上翻转°的洞口盖板
洞口盖板的制作要求详见附图：“楼板预留洞口盖板”
2 边长或直径在 1500mm 及以上的预留洞口，在洞口四周应设置安全围栏，围栏由立杆和横杆用扣件搭设成框架，横杆分上下二道，上横杆上皮与楼面的距离不小于 1200mm，围栏侧面(有横杆的一面用密目网封闭
洞口安全围栏制作要求详见附图：“洞口临边安全防护” 楼梯口防护2
1 楼梯口防护部位主要是梯段边和顶层楼梯平台的临边设置临时护栏
采纳钢管扣件搭设楼梯临时护栏(护栏高度 1200mm)，是构造简单、施工方便、经济安全的施工方法，被广泛采纳
楼梯井宽度在 以内的窄井道楼梯段钢管护栏构造详见附图：“楼梯单立杆钢管安全栏杆”
宽井道楼梯段钢管护栏构造详见附图：“楼梯双立杆钢管安全栏杆”
电梯井防护2
1 电梯井门口安装安全防护门，防护门离地高度不小于 1
8M，防护门采纳×角钢作门框，φ 圆钢作栅杆，1mm 厚钢板作门下部及中间的封面板，防护门采纳双扇门，中间设置可上锁门销，门安装用合页，也可用活动销，合页通过连接钢板用 φ 膨胀螺栓与结构砼墙固定
电梯井防护门制作要求详见附
