室外消火栓工程施工组织设计方案汇编

室外消火栓工程施工组织设计方案汇编_第1页
1/18
室外消火栓工程施工组织设计方案汇编_第2页
2/18
室外消火栓工程施工组织设计方案汇编_第3页
3/18

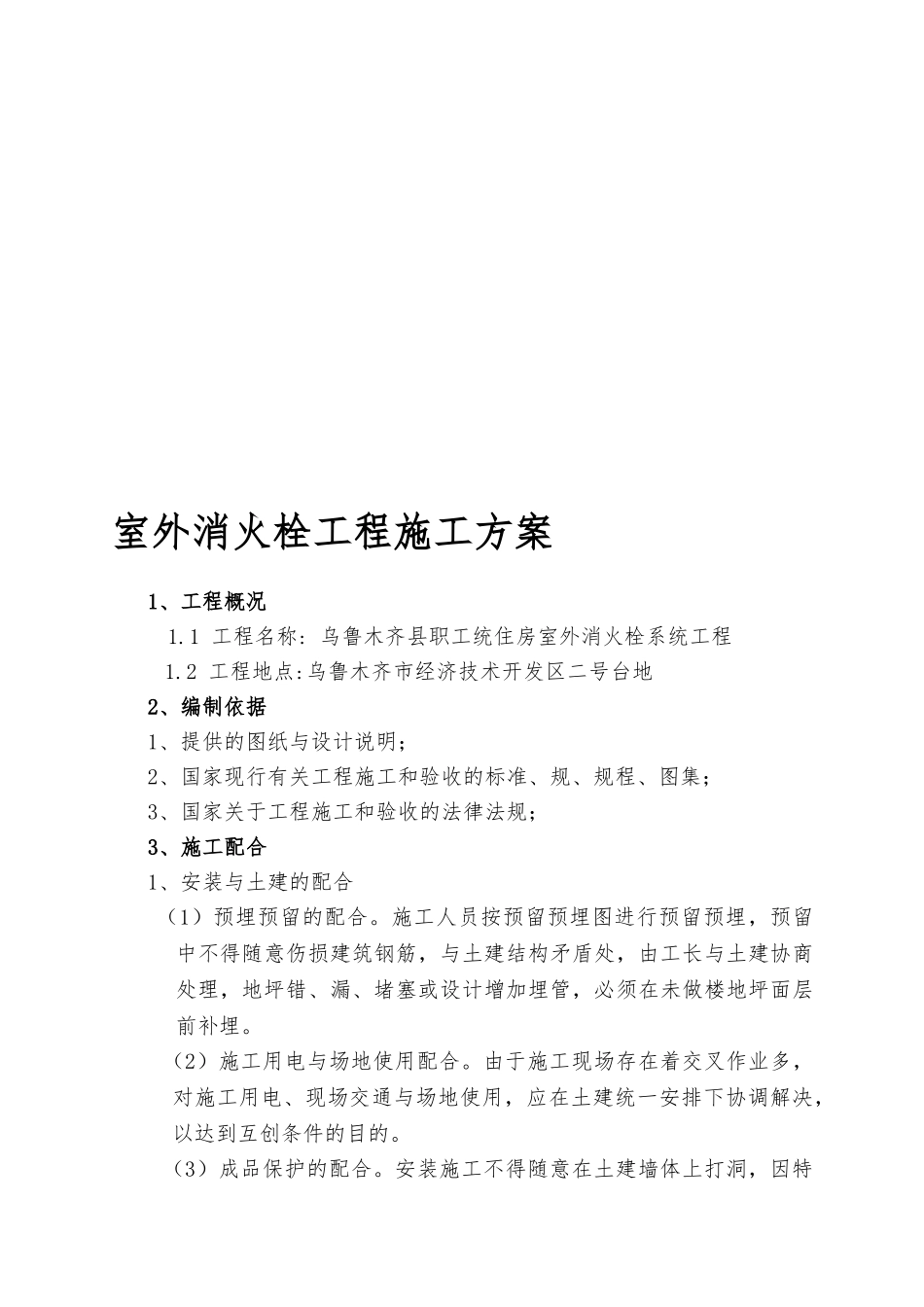

室外消火栓工程施工方案1、工程概况 1.1 工程名称: 乌鲁木齐县职工统住房室外消火栓系统工程 1.2 工程地点:乌鲁木齐市经济技术开发区二号台地2、编制依据1、提供的图纸与设计说明;2、国家现行有关工程施工和验收的标准、规、规程、图集;3、国家关于工程施工和验收的法律法规;3、施工配合1、安装与土建的配合(1)预埋预留的配合。施工人员按预留预埋图进行预留预埋,预留中不得随意伤损建筑钢筋,与土建结构矛盾处,由工长与土建协商处理,地坪错、漏、堵塞或设计增加埋管,必须在未做楼地坪面层前补埋。(2)施工用电与场地使用配合。由于施工现场存在着交叉作业多,对施工用电、现场交通与场地使用,应在土建统一安排下协调解决,以达到互创条件的目的。(3)成品保护的配合。安装施工不得随意在土建墙体上打洞,因特别原因必须打洞,应与土建协商,确定位置与孔洞的大小,安装施工中应注意对墙面、吊顶的保护,避开污染。4、施工方法与技术措施本工程的主要施工容为消火栓系统。本工程消火栓系统采纳热镀锌钢管,1、施工顺序消火栓干管施工---立管施工--支管施工---消火栓安装—消火栓打压----冲洗调试2、施工方法与技术措施(1)消火栓管道安装 1)消火栓管道必须采纳与管件相适应的管件,管径小于或等于100mm 的镀锌钢管应采纳螺纹连接,套丝扣时破坏的镀锌层表面与外露螺纹部分硬座防腐处理管径大于 100mm 的镀锌钢管应采纳法兰或卡套式专用管件连接、镀锌钢管与法兰的焊接处应二次镀锌。2)消火栓管道安装时,阀门安装同时进行,在安装管道时,一定要按图纸控制阀门、支管的位置和坡度。3)阀门安装前作耐压和严密性试验,对于安装在主干管上起切断作用的闭路阀门,逐个做严密性试验。4)管道安装完毕后进行 0.8Mpa 水压试验,十分钟压力下降不超过0.02Mpa 为合格。5)管道支架安装过程中,角钢支架要用钢锯割断,保证断面整齐。管道支架的安装必须正确、与采暖管道接触紧密,固定牢固,固定在建筑结构上的管道支、吊架不得影响结构安全(2)消火栓箱安装1)栓口应朝外,并不应按在门轴侧。2)栓口中心距地面 1.1m,允许偏差±20mm3)阀门中心距箱侧面 140mm,距箱后表面为 100mm,允许偏差±5mm4)消火栓箱体安装的垂直度允许偏差为 3mm(3)消火栓水龙带、水枪安装 安装消火栓水龙带,水龙带与水枪和快速接头绑扎好后,应根据箱构造将水龙带挂放在箱的挂钉。托盘或支架上5、质量保证措施1、层层落实各级质量责任制,...
