小功率直流电机调速电路的设计说明

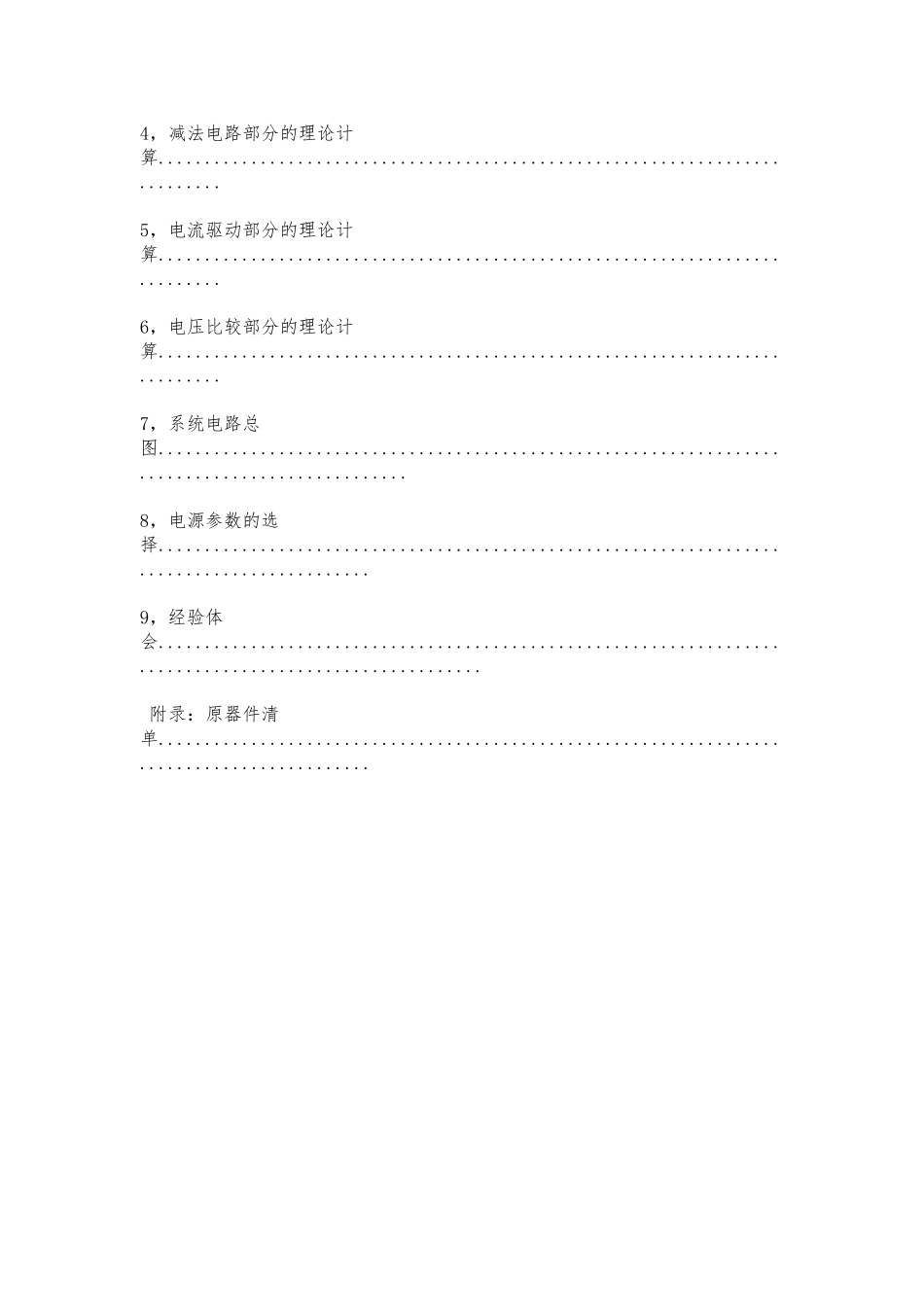

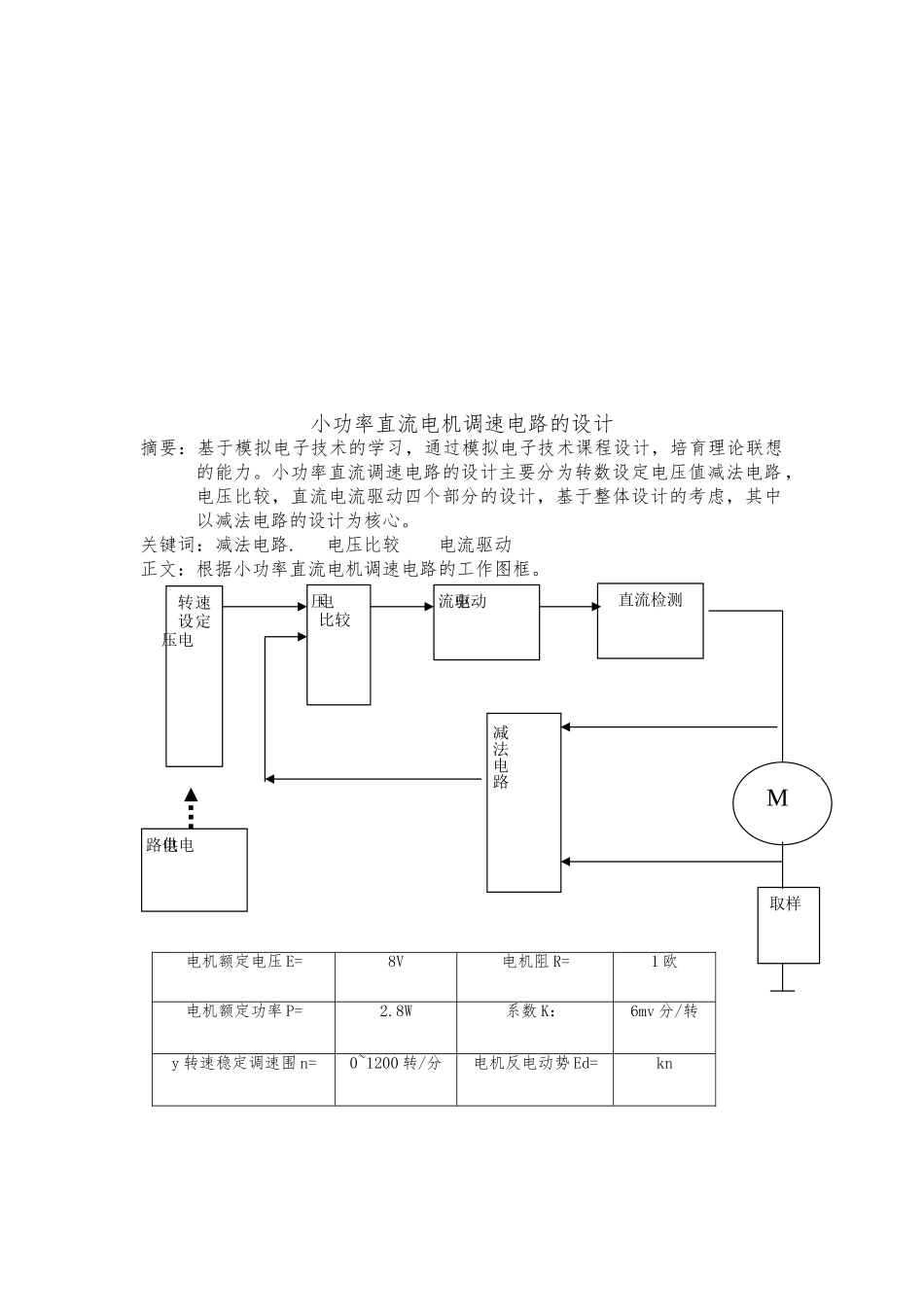

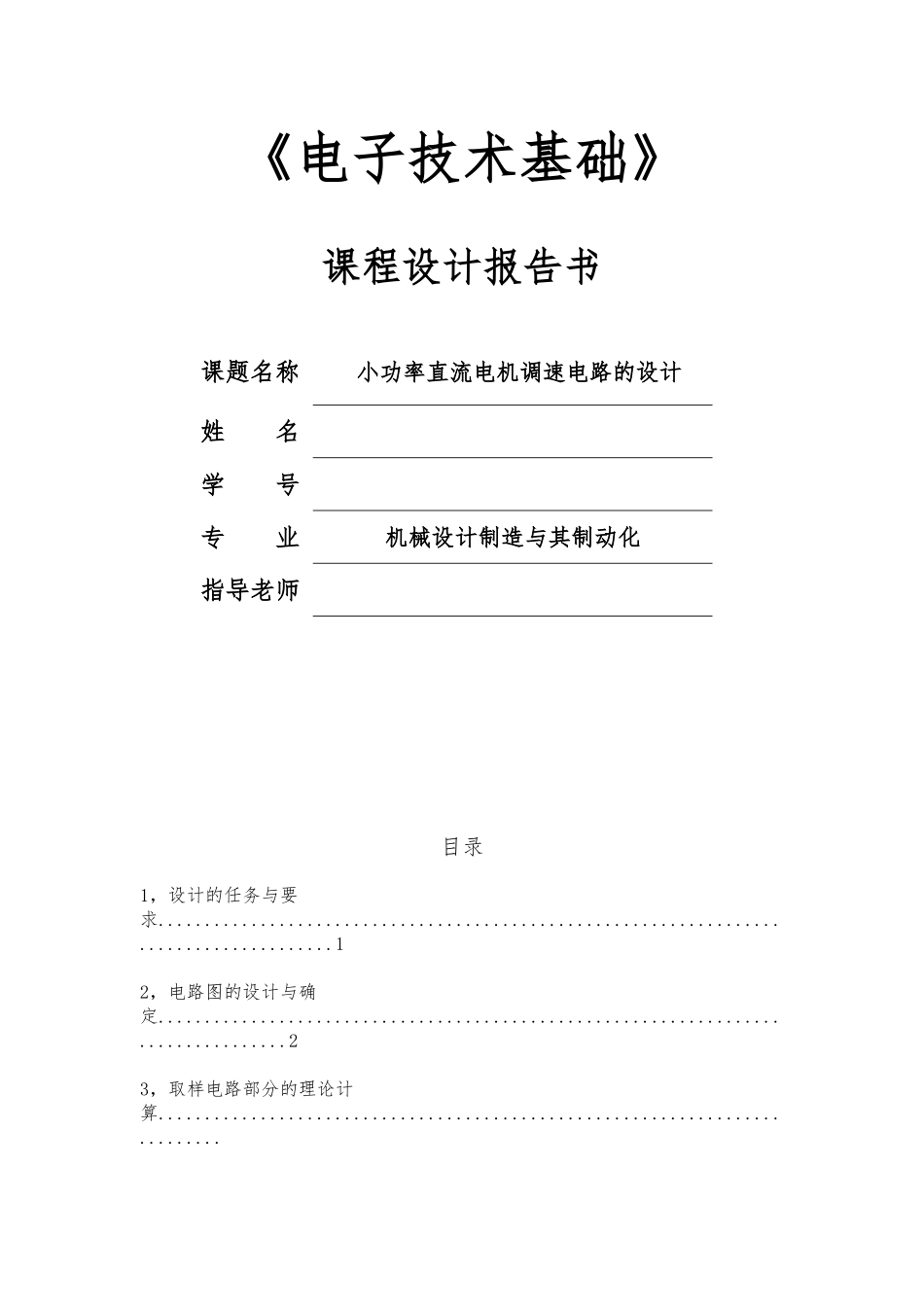

《电子技术基础》课程设计报告书课题名称 小功率直流电机调速电路的设计 姓 名学 号专 业机械设计制造与其制动化指导老师目录1，设计的任务与要求........................................................................................12，电路图的设计与确定...................................................................................23，取样电路部分的理论计算............................................................................4，减法电路部分的理论计算............................................................................5，电流驱动部分的理论计算............................................................................6，电压比较部分的理论计算............................................................................7，系统电路总图................................................................................................8，电源参数的选择............................................................................................9，经验体会........................................................................................................ 附录：原器件清单............................................................................................小功率直流电机调速电路的设计摘要：基于模拟电子技术的学习，通过模拟电子技术课程设计，培育理论联想的能力。小功率直流调速电路的设计主要分为转数设定电压值减法电路，电压比较，直流电流驱动四个部分的设计，基于整体设计的考虑，其中以减法电路的设计为核心。关键词：减法电路. 电压比较 电流驱动正文：根据小功率直流电机调速电路的工作图框。电机额定电压 E=8V电机阻 R=1 欧电机额定功率 P=2.8W系数 K：6mv 分/转y 转速稳定调速围 n=0~1200 转/分电机反电动势 Ed=kn减法电路转速设定电压电压比较电流驱动直流检测供电电路M取样可以得出得出设计的电路原理电源图 (1)：转数设定电压 (2)：电压比较 (3)：电流驱动，直流检测 (4)：减法电路，取样小功率直流电机调速电路的目的是通过人为的调节转速设定电压值，即（1）的部分，从而实现电机转速的变化。由电动机转动的反电动势 Ed=kn，可以找 出转速与反电动势之间的关系，也可以确定 Ed 的围 下面...
