小桥施工组织设计方案

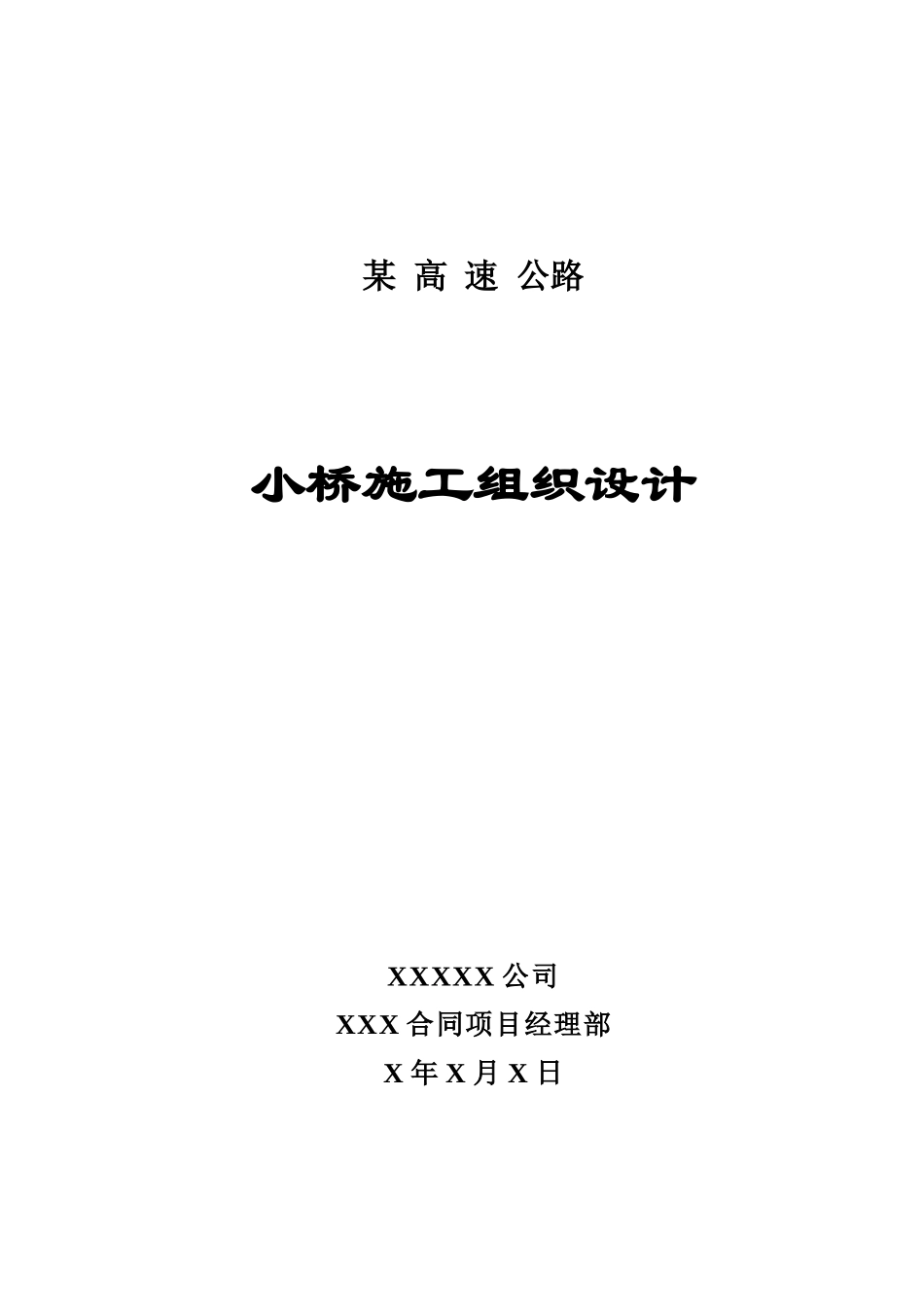

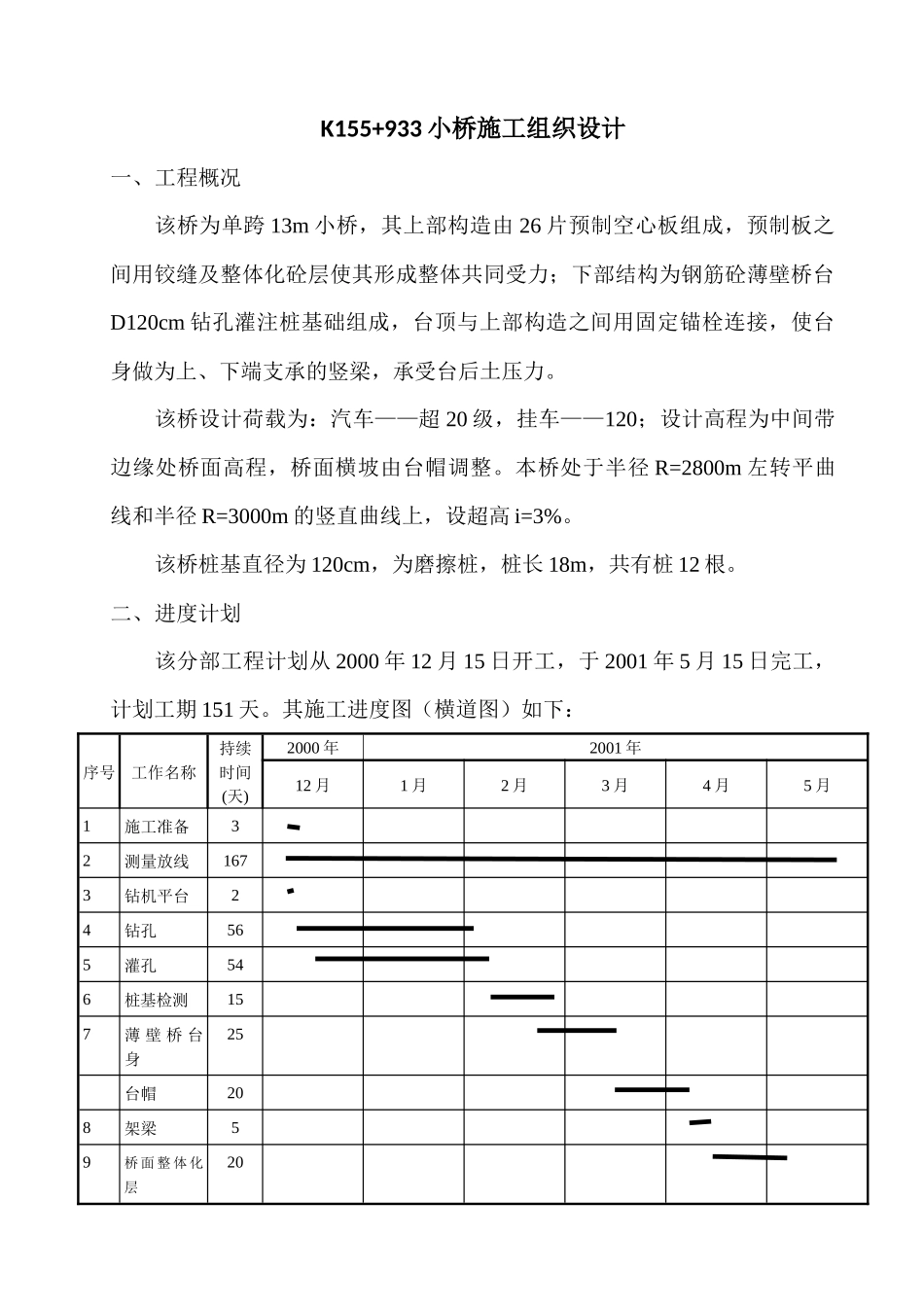

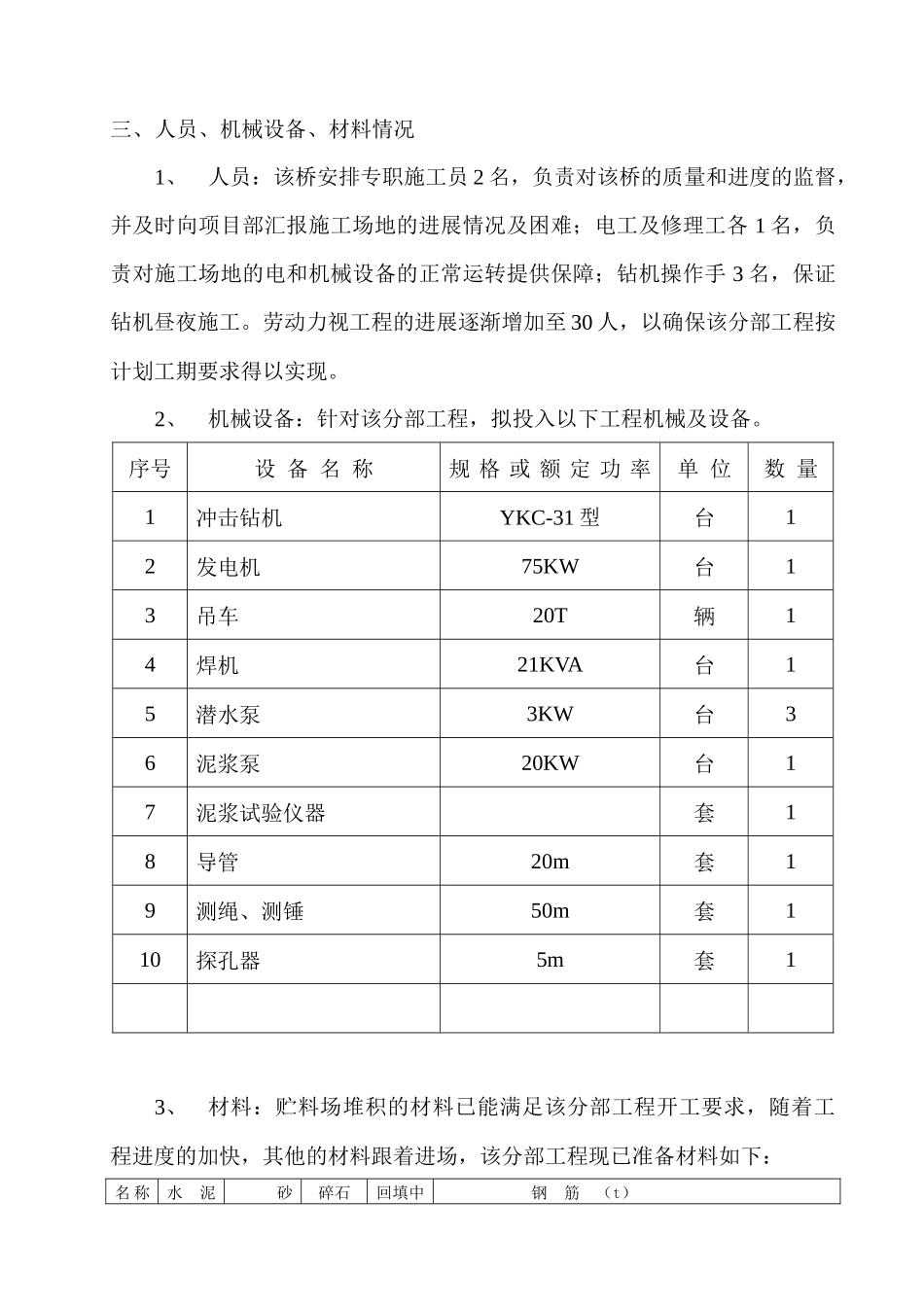

某 高 速 公路小桥施工组织设计XXXXX 公司XXX 合同项目经理部X 年 X 月 X 日K155+933 小桥施工组织设计一、工程概况该桥为单跨 13m 小桥，其上部构造由 26 片预制空心板组成，预制板之间用铰缝及整体化砼层使其形成整体共同受力；下部结构为钢筋砼薄壁桥台D120cm 钻孔灌注桩基础组成，台顶与上部构造之间用固定锚栓连接，使台身做为上、下端支承的竖梁，承受台后土压力。该桥设计荷载为：汽车——超 20 级，挂车——120；设计高程为中间带边缘处桥面高程，桥面横坡由台帽调整。本桥处于半径 R=2800m 左转平曲线和半径 R=3000m 的竖直曲线上，设超高 i=3%。该桥桩基直径为 120cm，为磨擦桩，桩长 18m，共有桩 12 根。二、进度计划该分部工程计划从 2000 年 12 月 15 日开工，于 2001 年 5 月 15 日完工，计划工期 151 天。其施工进度图（横道图）如下：序号工作名称持续时间(天)2000 年2001 年12 月1 月2 月3 月4 月5 月1施工准备32测量放线1673钻机平台24钻孔565灌孔546桩基检测157薄 壁 桥 台身25台帽208架梁59桥 面 整 体 化层20三、人员、机械设备、材料情况1、人员：该桥安排专职施工员 2 名，负责对该桥的质量和进度的监督，并及时向项目部汇报施工场地的进展情况及困难；电工及修理工各 1 名，负责对施工场地的电和机械设备的正常运转提供保障；钻机操作手 3 名，保证钻机昼夜施工。劳动力视工程的进展逐渐增加至 30 人，以确保该分部工程按计划工期要求得以实现。2、机械设备：针对该分部工程，拟投入以下工程机械及设备。序号设 备 名 称规 格 或 额 定 功 率单 位数 量1冲击钻机YKC-31 型台12发电机75KW台13吊车20T辆14焊机21KVA台15潜水泵3KW台36泥浆泵20KW台17泥浆试验仪器套18导管20m套19测绳、测锤50m套110探孔器5m套13、材料：贮料场堆积的材料已能满足该分部工程开工要求，随着工程进度的加快，其他的材料跟着进场，该分部工程现已准备材料如下：名 称水泥 砂碎石回填中钢 筋 （t）(t)(t)(t)粗砂 m3φ25φ22φ18φ16φ12φ10φ8数 量3004000900800153310516四、施工工艺一）桩基施工工艺 1、 施工准备准备工作主要有桩位测量放样，整理场地，布设道路或便道，设置供电、供水系统，制作和埋设护筒，泥浆备料、调制、沉淀、出渣和准备钻孔机具。1） 场地准备钻机的工作平台的高度应考虑施工期间可能出现的高水位，并高出水位 0.5~1.0 米。施...
