小箱梁安装专项方案

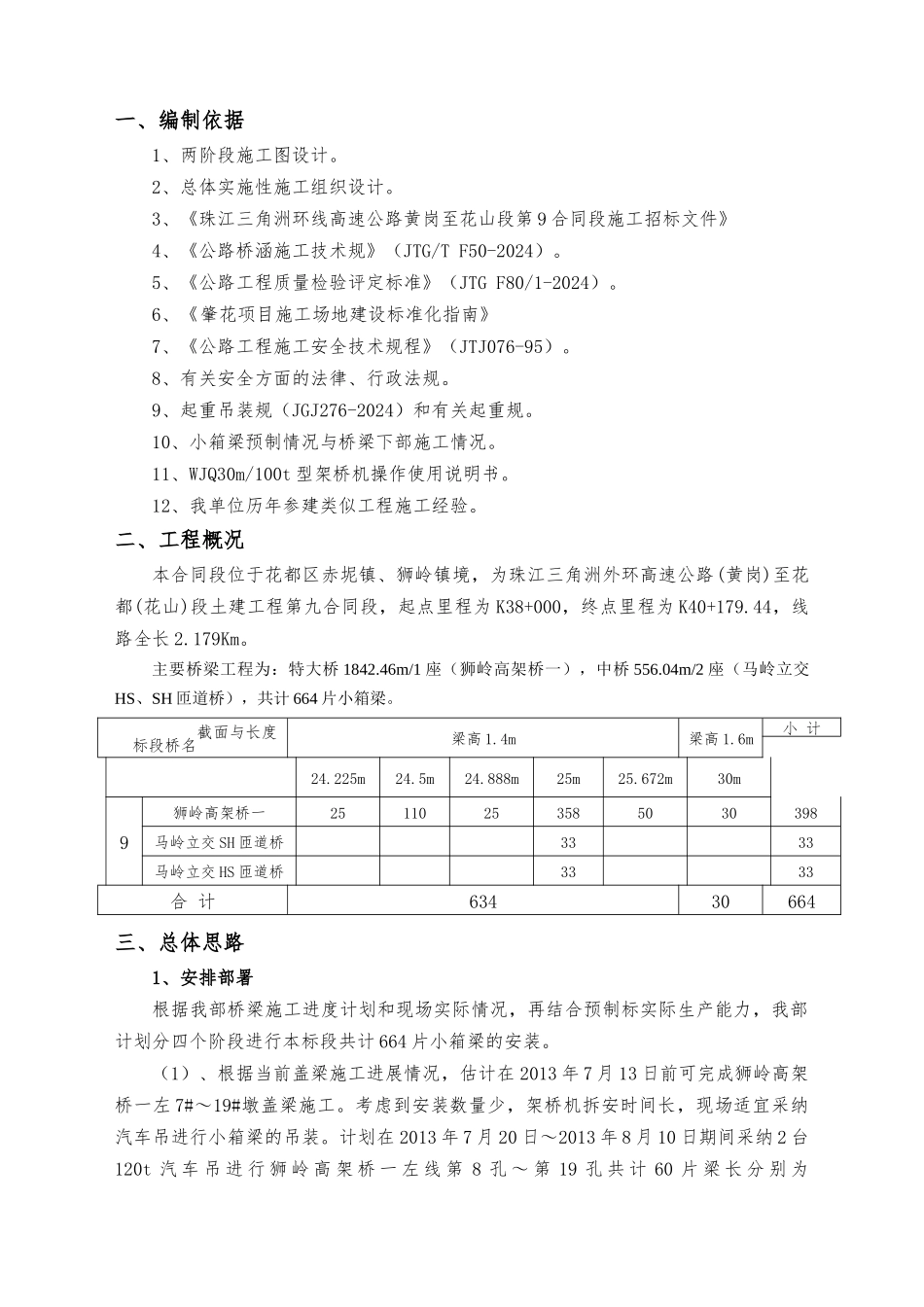

一、编制依据1、两阶段施工图设计。2、总体实施性施工组织设计。3、《珠江三角洲环线高速公路黄岗至花山段第 9 合同段施工招标文件》4、《公路桥涵施工技术规》（JTG/T F50-2024）。5、《公路工程质量检验评定标准》（JTG F80/1-2024）。6、《肇花项目施工场地建设标准化指南》7、《公路工程施工安全技术规程》（JTJ076-95）。8、有关安全方面的法律、行政法规。9、起重吊装规（JGJ276-2024）和有关起重规。10、小箱梁预制情况与桥梁下部施工情况。11、WJQ30m/100t 型架桥机操作使用说明书。12、我单位历年参建类似工程施工经验。二、工程概况本合同段位于花都区赤坭镇、狮岭镇境，为珠江三角洲外环高速公路(黄岗)至花都(花山)段土建工程第九合同段，起点里程为 K38+000，终点里程为 K40+179.44，线路全长 2.179Km。主要桥梁工程为：特大桥 1842.46m/1 座（狮岭高架桥一），中桥 556.04m/2 座（马岭立交HS、SH 匝道桥），共计 664 片小箱梁。 标段桥名截面与长度梁高 1.4m梁高 1.6m小 计24.225m24.5m24.888m25m25.672m30m9狮岭高架桥一25110253585030398马岭立交 SH 匝道桥3333马岭立交 HS 匝道桥3333合 计63430664三、总体思路1、安排部署根据我部桥梁施工进度计划和现场实际情况，再结合预制标实际生产能力，我部计划分四个阶段进行本标段共计 664 片小箱梁的安装。（1）、根据当前盖梁施工进展情况，估计在 2013 年 7 月 13 日前可完成狮岭高架桥一左 7#～19#墩盖梁施工。考虑到安装数量少，架桥机拆安时间长，现场适宜采纳汽车吊进行小箱梁的吊装。计划在 2013 年 7 月 20 日～2013 年 8 月 10 日期间采纳 2 台120t 汽 车 吊 进 行 狮 岭 高 架 桥 一 左 线 第 8 孔 ～ 第 19 孔 共 计 60 片 梁 长 分 别 为24.5m、25m、25.672m 的小箱梁吊装。（2）、由于狮岭高架桥一左线第 38 孔～第 73 孔和右线第 37 孔～73 孔以与马岭立交 SH、HS 匝道桥位于山前大道两侧，在进行该部分小箱梁安装时，山前大道不仅是运梁唯一道路，还是小箱梁安装过程中的隐患覆盖区。为确前大道交通安全和施工作业安全，我部根据分左右线同时进行以上段落小箱梁安装的指导思想进行下部结构施工，估计在 2024 年 12 月底全部完成以上部位的盖梁施工。计划在 2013 年 11 月 5日至 2014 年 1 月 20 日期间（错过其他用梁标架梁高峰期），采纳 2 台架桥机分左右线同...
