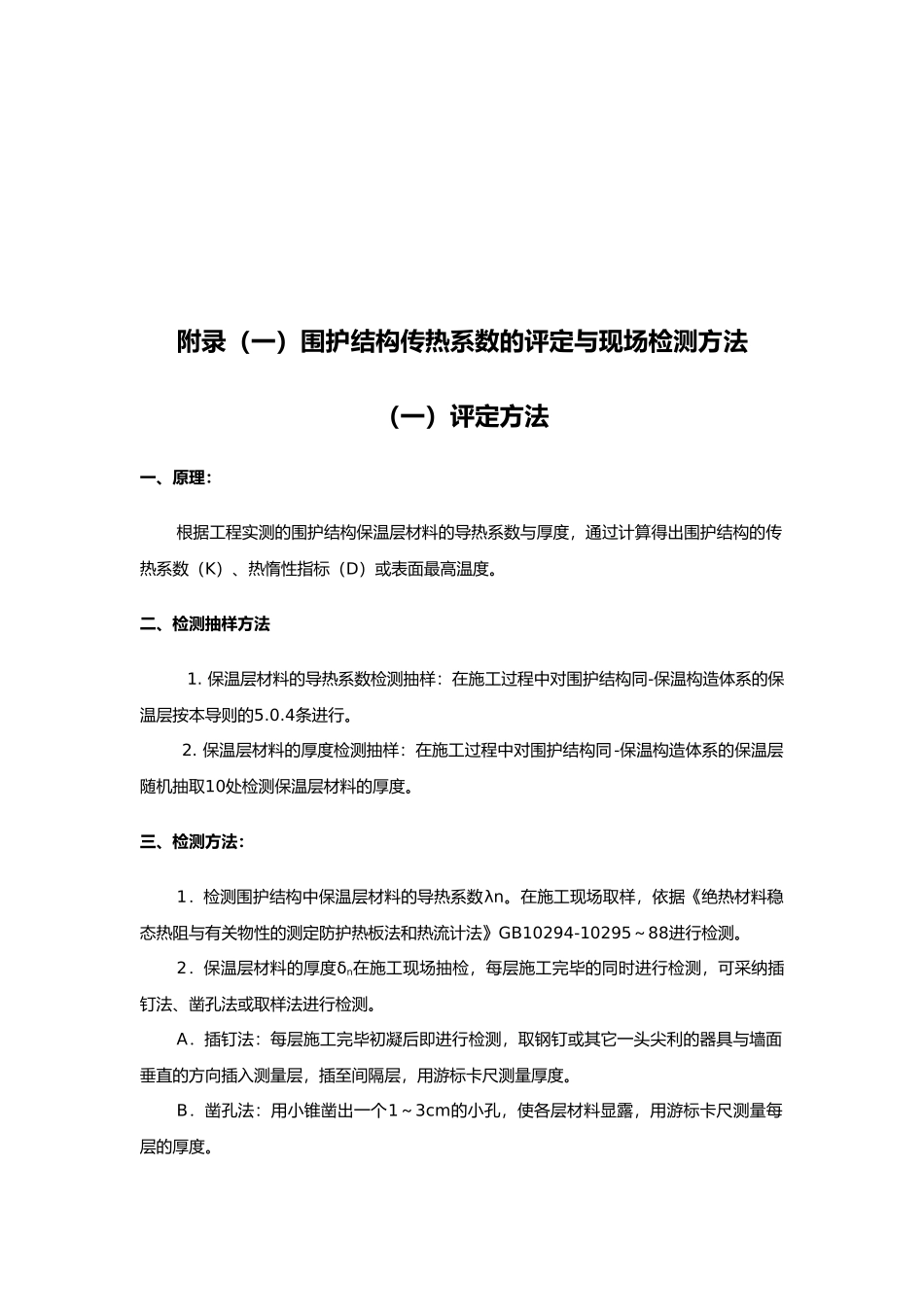

居住建筑围护结构节能工程质量验收本----------------------- -----------------------日期：居住建筑围护结构节能工程质量验收居住建筑围护结构节能工程质量验收应提交下列有关技术文件与资料:1 节能专项施工图设计文件、图纸会审、设计变更、洽商记录；2 施工图审查意见；3 产品合格证、保温隔热系统的性能检验报告；4 保温隔热系统主要组成材料性能检验报告；5 节能材料性能进场抽查复试报告；6 外门外窗的气密性检测报告与保温隔热性能检测报告；7 节能工程施工质量检查记录（由监理组织）；8 建筑物外围护综合传热系数现场检测报告。附录（一）围护结构传热系数的评定与现场检测方法（一）评定方法一、原理：根据工程实测的围护结构保温层材料的导热系数与厚度，通过计算得出围护结构的传热系数（K）、热惰性指标（D）或表面最高温度。二、检测抽样方法 1. 保温层材料的导热系数检测抽样：在施工过程中对围护结构同-保温构造体系的保温层按本导则的5.0.4条进行。 2. 保温层材料的厚度检测抽样：在施工过程中对围护结构同-保温构造体系的保温层随机抽取10处检测保温层材料的厚度。三、检测方法：1．检测围护结构中保温层材料的导热系数λn。在施工现场取样，依据《绝热材料稳态热阻与有关物性的测定防护热板法和热流计法》GB10294-10295～88进行检测。2．保温层材料的厚度δn在施工现场抽检，每层施工完毕的同时进行检测，可采纳插钉法、凿孔法或取样法进行检测。A．插钉法：每层施工完毕初凝后即进行检测，取钢钉或其它一头尖利的器具与墙面垂直的方向插入测量层，插至间隔层，用游标卡尺测量厚度。B．凿孔法：用小锥凿出一个1～3cm的小孔，使各层材料显露，用游标卡尺测量每层的厚度。C．取样法：用切割机切割5CM*5CM的样品，从整体中取出，用游标卡尺测量每层厚度。四、计算：A．计算保温层的厚度：δn=(δn1+ δn 2+……+ δn10)/10B．计算各构造层的热阻：Rn=δn /λn 除保温层外其他各层的λn值可按省《居住建筑节能设计标准》表F.0.3选用。δn -各构造层的厚度λn-各构造层的导热系数 n=1.2.…C．计算围护结构的热阻：R=R1+R2+┉RnD. 计算围护结构传热阻：R0=Ri+R+ReRi—表面换热阻按下表取值：适用季节表面特征Ri（m2·K/W）冬季和夏季墙面、地面、表面平整或有肋状突出物的顶棚，当h/s≤0.3时0.11有肋突出物的顶棚，当h/s>0.3时0.13注：h --- 肋高， s --- 肋间净高Re—外表面换热阻按下表取值：适用季节表...
