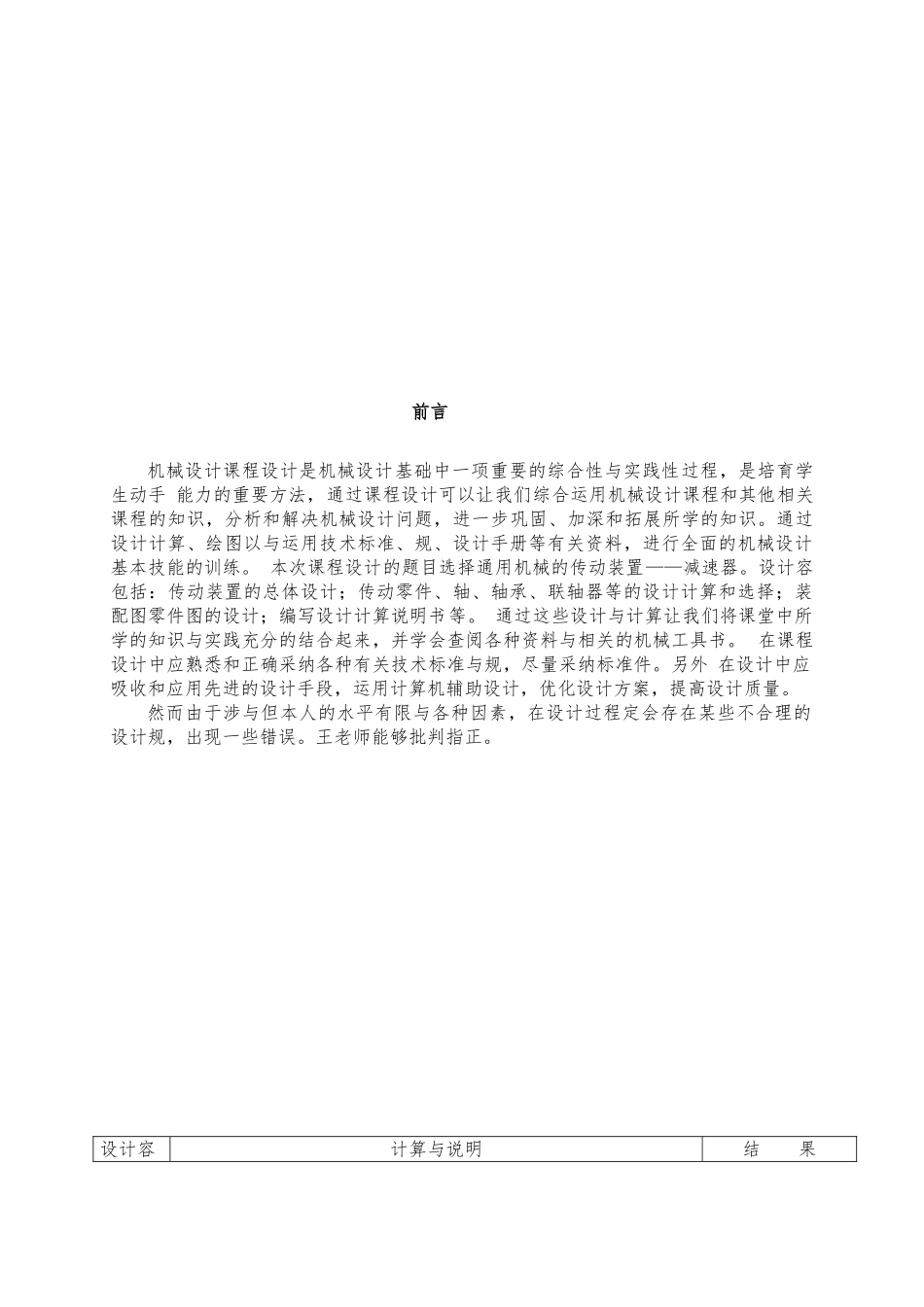

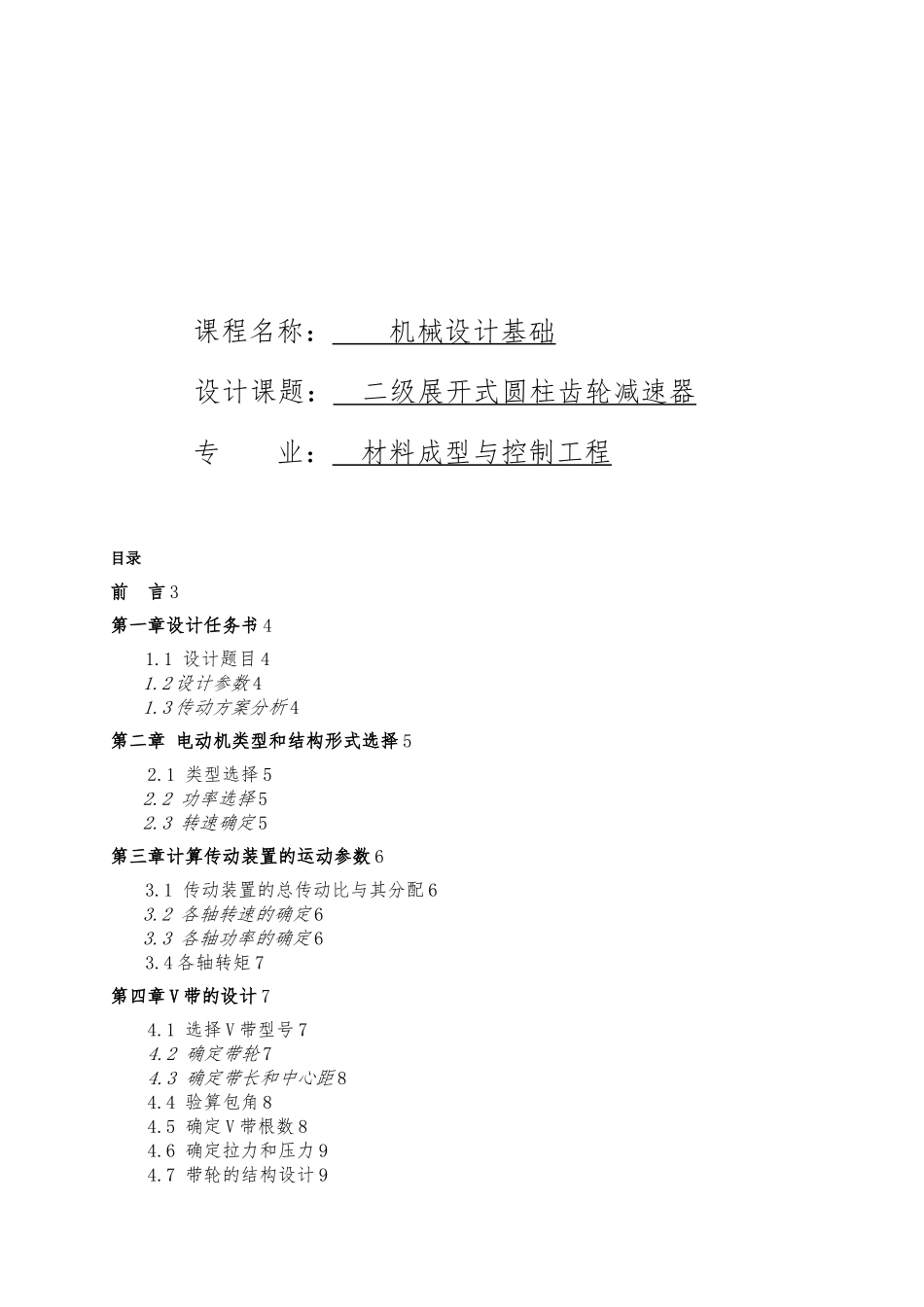

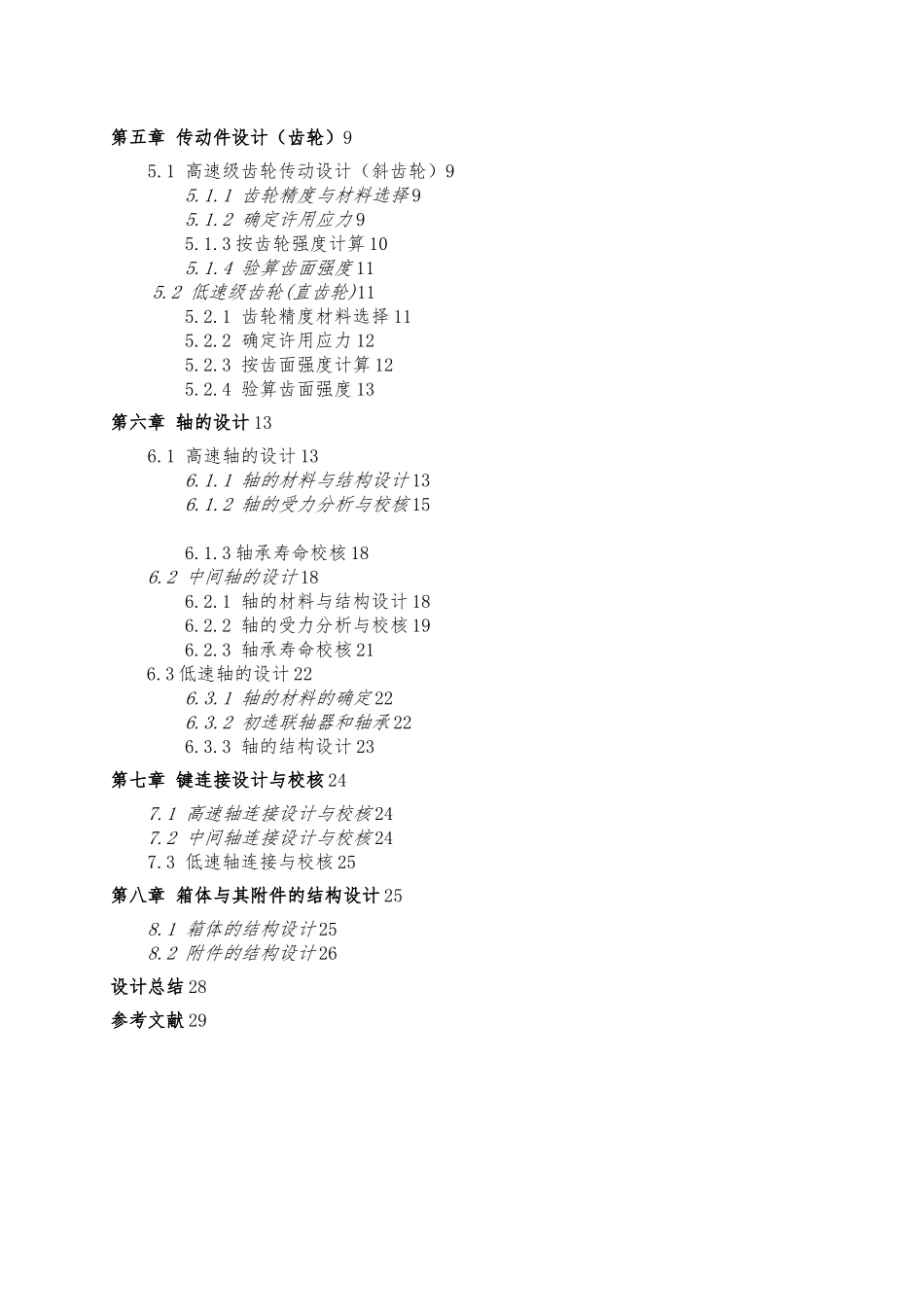

课程名称: 机械设计基础 设计课题: 二级展开式圆柱齿轮减速器 专 业: 材料成型与控制工程 目录前 言 3第一章设计任务书 41.1 设计题目 41.2 设计参数 41.3 传动方案分析 4第二章 电动机类型和结构形式选择 52.1 类型选择 52.2 功率选择 52.3 转速确定 5第三章计算传动装置的运动参数 63.1 传动装置的总传动比与其分配 63.2 各轴转速的确定 63.3 各轴功率的确定 63.4 各轴转矩 7第四章 V 带的设计 74.1 选择 V 带型号 74.2 确定带轮 74.3 确定带长和中心距 84.4 验算包角 84.5 确定 V 带根数 84.6 确定拉力和压力 94.7 带轮的结构设计 9第五章 传动件设计(齿轮)95.1 高速级齿轮传动设计(斜齿轮)95.1.1 齿轮精度与材料选择 95.1.2 确定许用应力 95.1.3 按齿轮强度计算 105.1.4 验算齿面强度 115.2 低速级齿轮(直齿轮)115.2.1 齿轮精度材料选择 115.2.2 确定许用应力 125.2.3 按齿面强度计算 125.2.4 验算齿面强度 13第六章 轴的设计 136.1 高速轴的设计 136.1.1 轴的材料与结构设计 136.1.2 轴的受力分析与校核 156.1.3 轴承寿命校核 186.2 中间轴的设计 186.2.1 轴的材料与结构设计 186.2.2 轴的受力分析与校核 196.2.3 轴承寿命校核 216.3 低速轴的设计 226.3.1 轴的材料的确定 226.3.2 初选联轴器和轴承 226.3.3 轴的结构设计 23第七章 键连接设计与校核 247.1 高速轴连接设计与校核 247.2 中间轴连接设计与校核 247.3 低速轴连接与校核 25第八章 箱体与其附件的结构设计 258.1 箱体的结构设计 258.2 附件的结构设计 26设计总结 28参考文献 29前言机械设计课程设计是机械设计基础中一项重要的综合性与实践性过程,是培育学生动手 能力的重要方法,通过课程设计可以让我们综合运用机械设计课程和其他相关课程的知识,分析和解决机械设计问题,进一步巩固、加深和拓展所学的知识。通过设计计算、绘图以与运用技术标准、规、设计手册等有关资料,进行全面的机械设计基本技能的训练。 本次课程设计的题目选择通用机械的传动装置——减速器。设计容包括:传动装置的总体设计;传动零件、轴、轴承、联轴器等的设计计算和选择;装配图零件图的设计;编写设计计算说明书等。 通过这些设计与计算让我们将课堂中所学的知识与实践充分的结合起来,并学会查阅各种资料与相关的机械工具书。 在课程设计中应熟悉和正确采纳各种...
