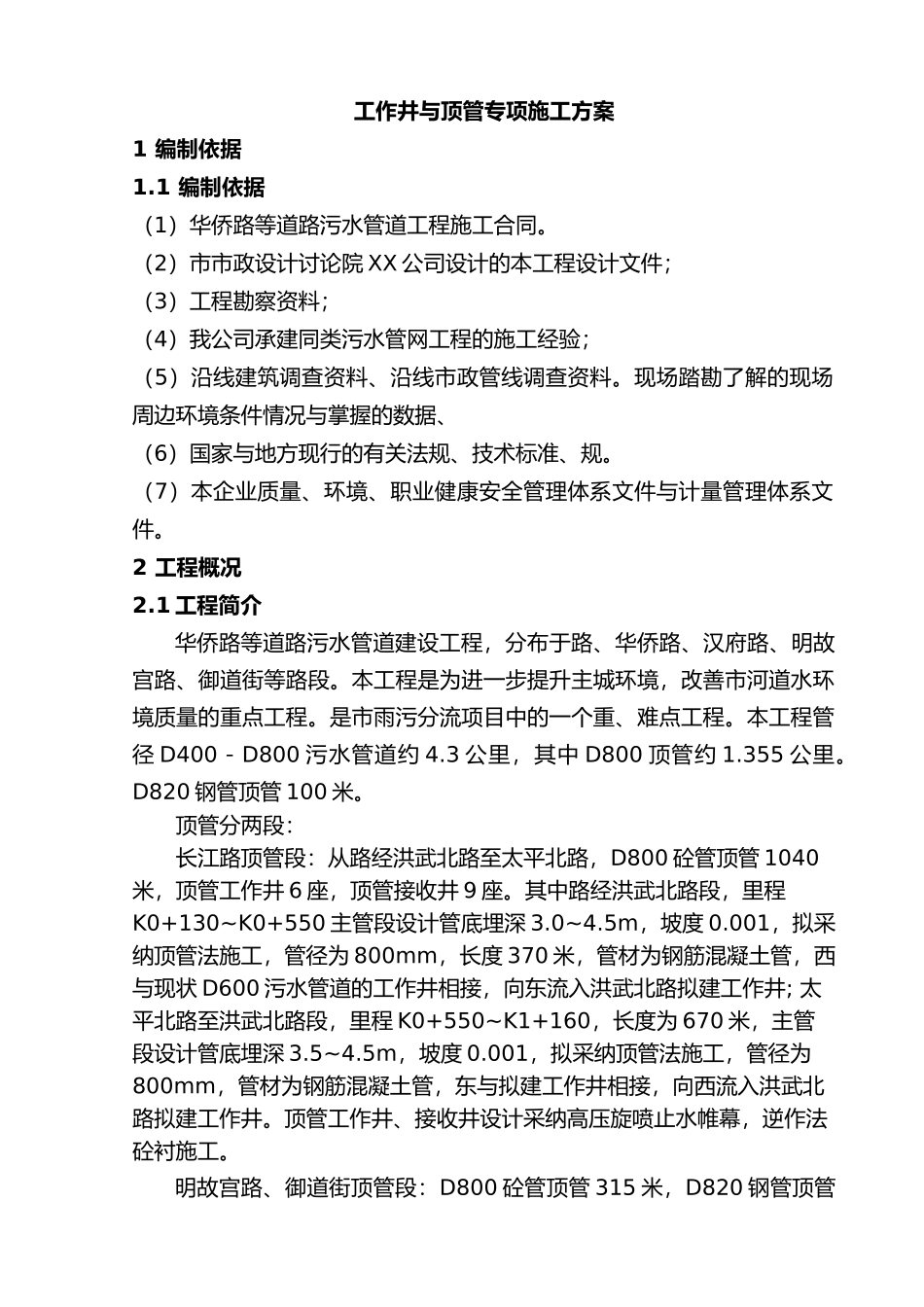

工作井顶管专项工程施工设计方案

工作井与顶管专项施工方案1 编制依据1.1 编制依据（1）华侨路等道路污水管道工程施工合同。 （2）市市政设计讨论院 XX 公司设计的本工程设计文件； （3）工程勘察资料；（4）我公司承建同类污水管网工程的施工经验；（5）沿线建筑调查资料、沿线市政管线调查资料。现场踏勘了解的现场周边环境条件情况与掌握的数据、（6）国家与地方现行的有关法规、技术标准、规。（7）本企业质量、环境、职业健康安全管理体系文件与计量管理体系文件。2 工程概况2.1 工程简介华侨路等道路污水管道建设工程，分布于路、华侨路、汉府路、明故宫路、御道街等路段。本工程是为进一步提升主城环境，改善市河道水环境质量的重点工程。是市雨污分流项目中的一个重、难点工程。本工程管径 D400－D800 污水管道约 4.3 公里，其中 D800 顶管约 1.355 公里。D820 钢管顶管 100 米。顶管分两段：长江路顶管段：从路经洪武北路至太平北路，D800 砼管顶管 1040米，顶管工作井 6 座，顶管接收井 9 座。其中路经洪武北路段，里程K0+130~K0+550 主管段设计管底埋深 3.0~4.5m，坡度 0.001，拟采纳顶管法施工，管径为 800mm，长度 370 米，管材为钢筋混凝土管，西与现状 D600 污水管道的工作井相接，向东流入洪武北路拟建工作井; 太平北路至洪武北路段，里程 K0+550~K1+160，长度为 670 米，主管段设计管底埋深 3.5~4.5m，坡度 0.001，拟采纳顶管法施工，管径为800mm，管材为钢筋混凝土管，东与拟建工作井相接，向西流入洪武北路拟建工作井。顶管工作井、接收井设计采纳高压旋喷止水帷幕，逆作法砼衬施工。明故宫路、御道街顶管段：D800 砼管顶管 315 米，D820 钢管顶管100 米，顶管工作井 3 座，接收井 4 座。明故宫路顶管敷设在现状道路快车道下，污水从明故宫路东西两侧汇入北安门街 D700（W5 接收井）既有管道中，经倒虹穿越清溪河-最终汇入珠江路路已建 d800 污水主干管;御道街顶管是将御道街污水倒虹顶管穿越明御河，最终接入瑞金路现状D1000 污水管中，倒虹过河顶管均采纳 D820 钢管顶管。顶管工作井、接收井设计采纳高压旋喷止水帷幕，逆作法砼衬施工;御道街顶管工作井（W10）位于明御河岸边，占据半边河道，离两侧高楼均较近，设计采纳高压旋喷止水桩加钢筋砼灌注桩支护，逆作法钢筋砼衬制作工作井。2.2 整个工程管线布置：见图 2.2：2.3 水文、地质情况2.3.1 场区工程地质条件（1）地形、地貌场区隶属于岗地前...
