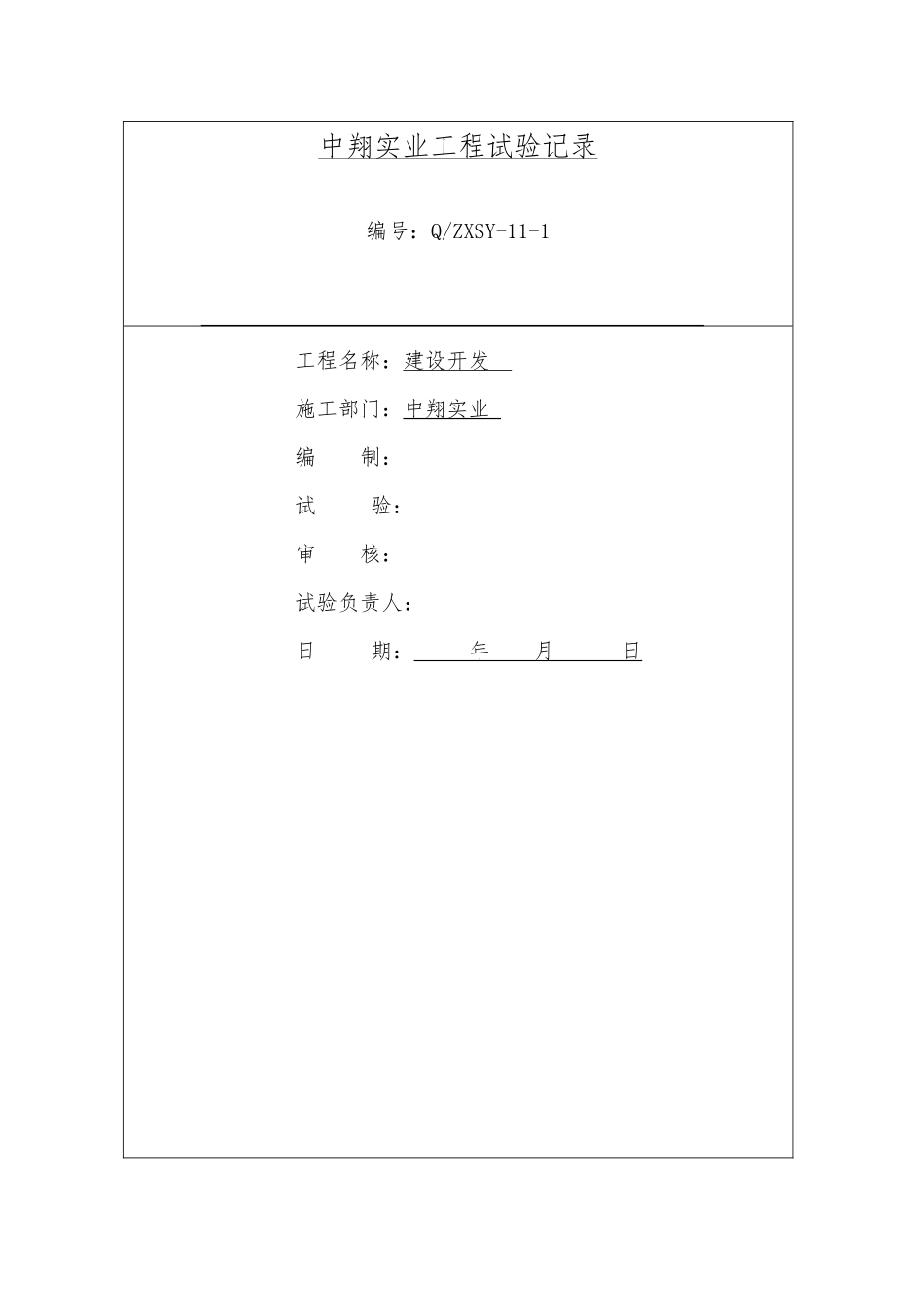

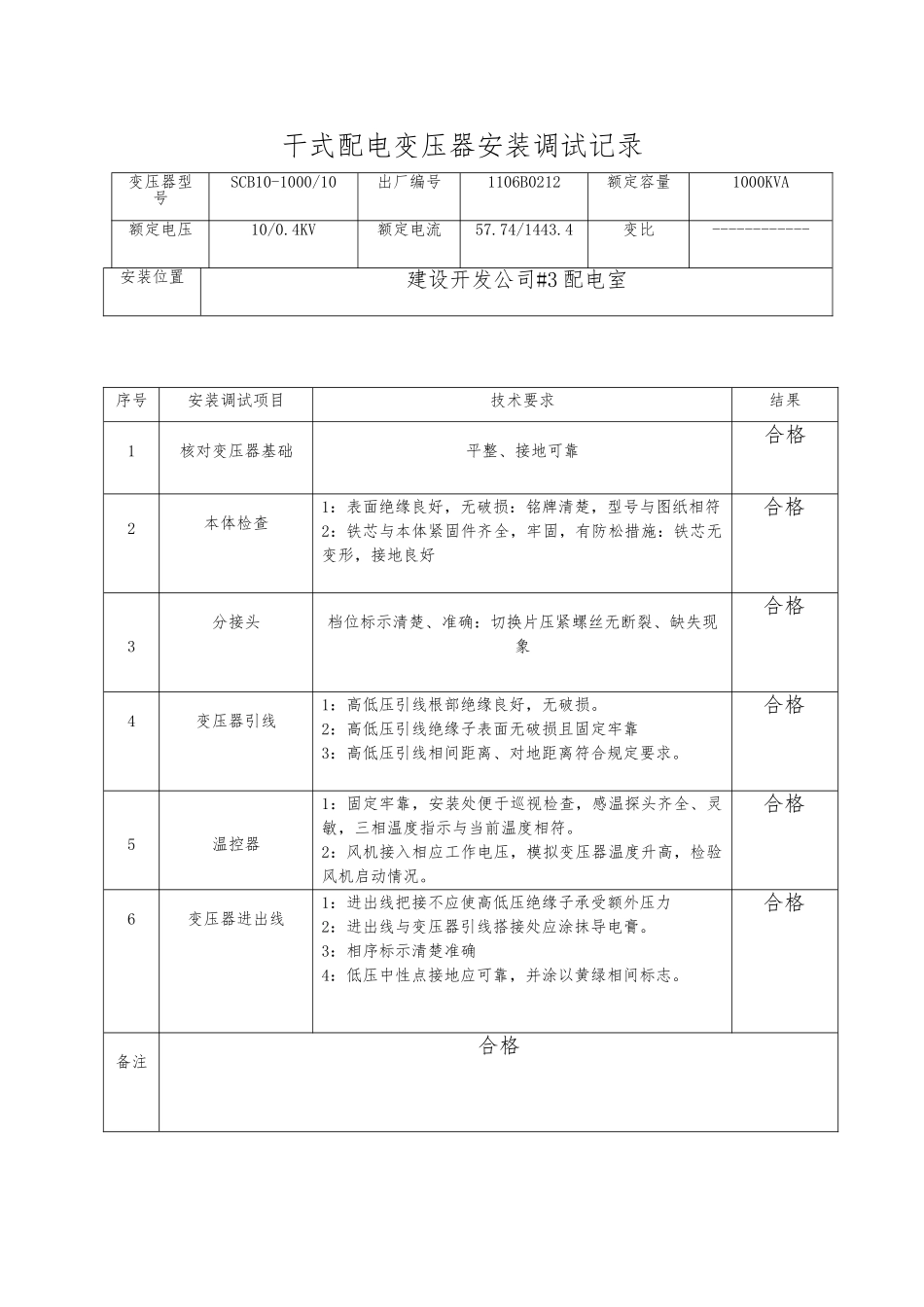

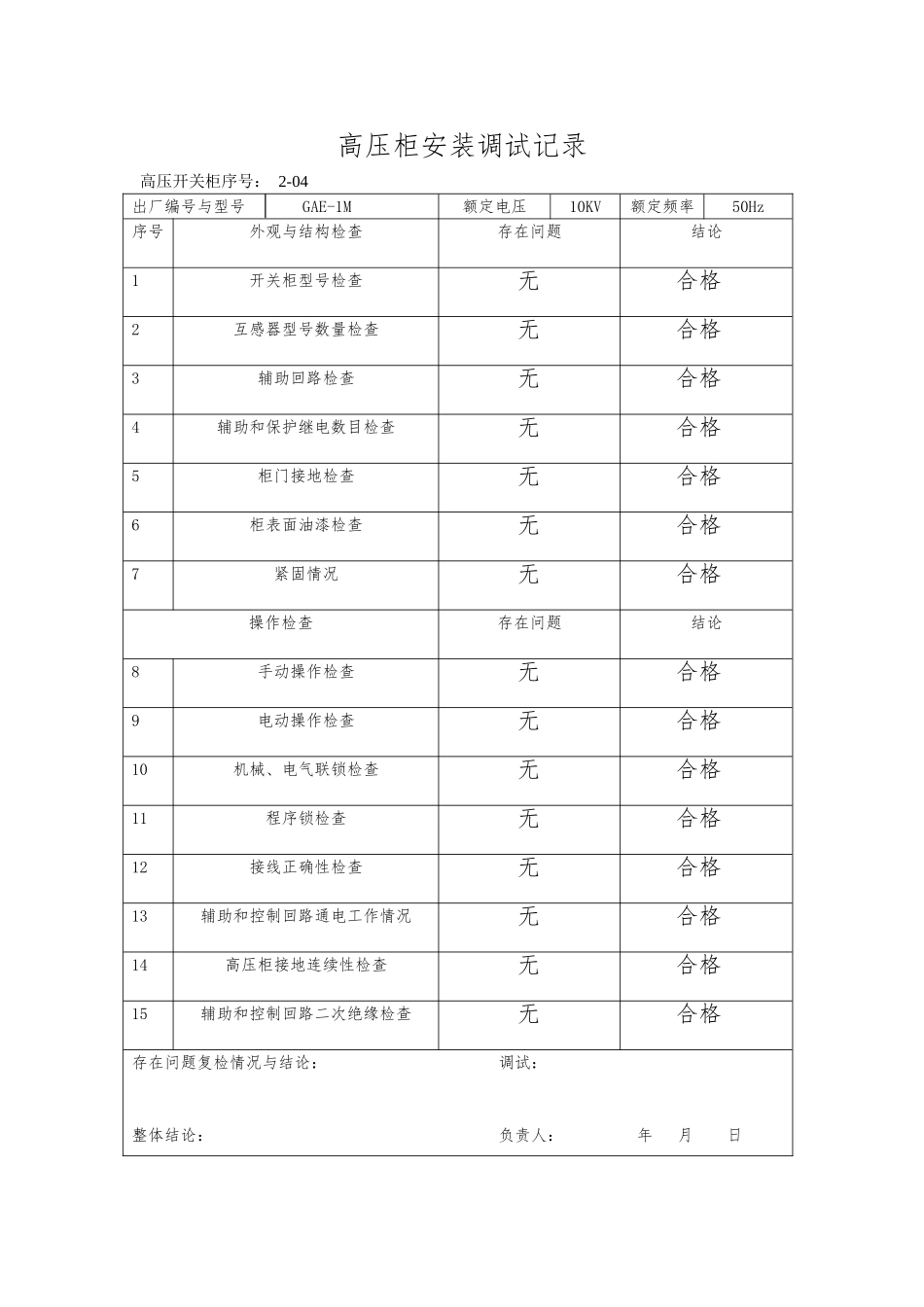

中翔实业工程试验记录编号：Q/ZXSY-11-1工程名称：建设开发 施工部门：中翔实业 编 制：试 验：审 核：试验负责人：日 期： 年 月 日干式配电变压器安装调试记录序号安装调试项目技术要求结果1核对变压器基础平整、接地可靠合格2本体检查1：表面绝缘良好，无破损：铭牌清楚，型号与图纸相符2：铁芯与本体紧固件齐全，牢固，有防松措施：铁芯无变形，接地良好合格3分接头档位标示清楚、准确：切换片压紧螺丝无断裂、缺失现象合格4变压器引线1：高低压引线根部绝缘良好，无破损。2：高低压引线绝缘子表面无破损且固定牢靠3：高低压引线相间距离、对地距离符合规定要求。合格5温控器1：固定牢靠，安装处便于巡视检查，感温探头齐全、灵敏，三相温度指示与当前温度相符。2：风机接入相应工作电压，模拟变压器温度升高，检验风机启动情况。合格6变压器进出线1：进出线把接不应使高低压绝缘子承受额外压力2：进出线与变压器引线搭接处应涂抹导电膏。3：相序标示清楚准确4：低压中性点接地应可靠，并涂以黄绿相间标志。合格备注合格变压器型号SCB10-1000/10出厂编号1106B0212额定容量1000KVA额定电压10/0.4KV额定电流57.74/1443.4变比------------安装位置建设开发公司#3 配电室高压柜安装调试记录高压开关柜序号： 2-04出厂编号与型号 GAE-1M额定电压10KV额定频率50Hz序号外观与结构检查存在问题结论1开关柜型号检查无合格2互感器型号数量检查无合格3辅助回路检查无合格4辅助和保护继电数目检查无合格5柜门接地检查无合格6柜表面油漆检查无合格7紧固情况无合格操作检查存在问题结论8手动操作检查无合格9电动操作检查无合格10机械、电气联锁检查无合格11程序锁检查无合格12接线正确性检查无合格13辅助和控制回路通电工作情况无合格14高压柜接地连续性检查无合格15辅助和控制回路二次绝缘检查无合格存在问题复检情况与结论： 调试：整体结论： 负责人： 年 月 日低压柜断路器与其回路调试记录NO:安装位置D04型号RMM1-250H/3P出厂编号序号检查调试项目技术要求与测试条件存在问题结论1外观1：断路器、回路仪表表面无破损、刻度指示正常 2：各类标签、标识齐全，且与实际相符，3：回路互感器变比与仪表变比一样且与图纸相符无合格2部结构断 路 器 引下 线 连 接与紧固1：引下线搭接符合规程规定 2：紧固件被复层无变质、脱落、锈蚀现象 3：搭接应牢靠、无松动、紧固件有防松动装置无合格断 路 器 回路 元 件 检查各元件型号...
