工程建筑框架结构01

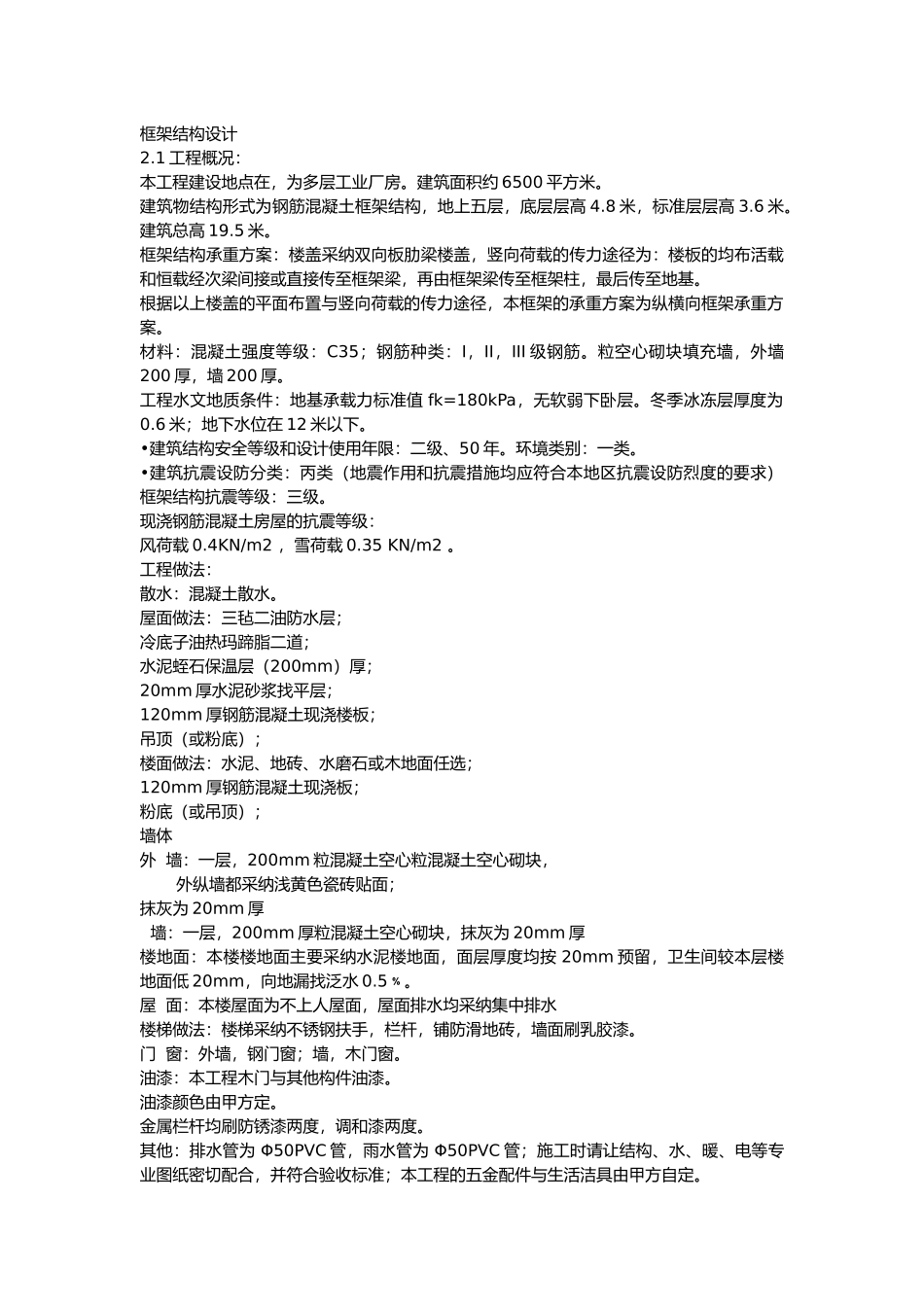

框架结构设计2.1 工程概况：本工程建设地点在，为多层工业厂房。建筑面积约 6500 平方米。建筑物结构形式为钢筋混凝土框架结构，地上五层，底层层高 4.8 米，标准层层高 3.6 米。建筑总高 19.5 米。框架结构承重方案：楼盖采纳双向板肋梁楼盖，竖向荷载的传力途径为：楼板的均布活载和恒载经次梁间接或直接传至框架梁，再由框架梁传至框架柱，最后传至地基。根据以上楼盖的平面布置与竖向荷载的传力途径，本框架的承重方案为纵横向框架承重方案。材料：混凝土强度等级：C35；钢筋种类：I，II，III 级钢筋。粒空心砌块填充墙，外墙200 厚，墙 200 厚。工程水文地质条件：地基承载力标准值 fk=180kPa，无软弱下卧层。冬季冰冻层厚度为0.6 米；地下水位在 12 米以下。•建筑结构安全等级和设计使用年限：二级、50 年。环境类别：一类。•建筑抗震设防分类：丙类（地震作用和抗震措施均应符合本地区抗震设防烈度的要求）框架结构抗震等级：三级。现浇钢筋混凝土房屋的抗震等级：风荷载 0.4KN/m2 ，雪荷载 0.35 KN/m2 。工程做法：散水：混凝土散水。屋面做法：三毡二油防水层；冷底子油热玛蹄脂二道；水泥蛭石保温层（200mm）厚；20mm 厚水泥砂浆找平层；120mm 厚钢筋混凝土现浇楼板；吊顶（或粉底）；楼面做法：水泥、地砖、水磨石或木地面任选；120mm 厚钢筋混凝土现浇板；粉底（或吊顶）；墙体外 墙：一层，200mm 粒混凝土空心粒混凝土空心砌块， 外纵墙都采纳浅黄色瓷砖贴面；抹灰为 20mm 厚 墙：一层，200mm 厚粒混凝土空心砌块，抹灰为 20mm 厚楼地面：本楼楼地面主要采纳水泥楼地面，面层厚度均按 20mm 预留，卫生间较本层楼地面低 20mm，向地漏找泛水 0.5﹪。屋 面：本楼屋面为不上人屋面，屋面排水均采纳集中排水楼梯做法：楼梯采纳不锈钢扶手，栏杆，铺防滑地砖，墙面刷乳胶漆。门 窗：外墙，钢门窗；墙，木门窗。油漆：本工程木门与其他构件油漆。油漆颜色由甲方定。金属栏杆均刷防锈漆两度，调和漆两度。其他：排水管为 Φ50PVC 管，雨水管为 Φ50PVC 管；施工时请让结构、水、暖、电等专业图纸密切配合，并符合验收标准；本工程的五金配件与生活洁具由甲方自定。2.2 结构平面布置2.2.1 原则：•应满足工艺流程要求； －见建筑设计指导书•满足建筑要求（生活、采光照明、防火、节能等） ；－见建筑设计指导书•满足、受力合理、计算简单、施工方便、经济、可靠的要求。《抗震规》3.4.1...
