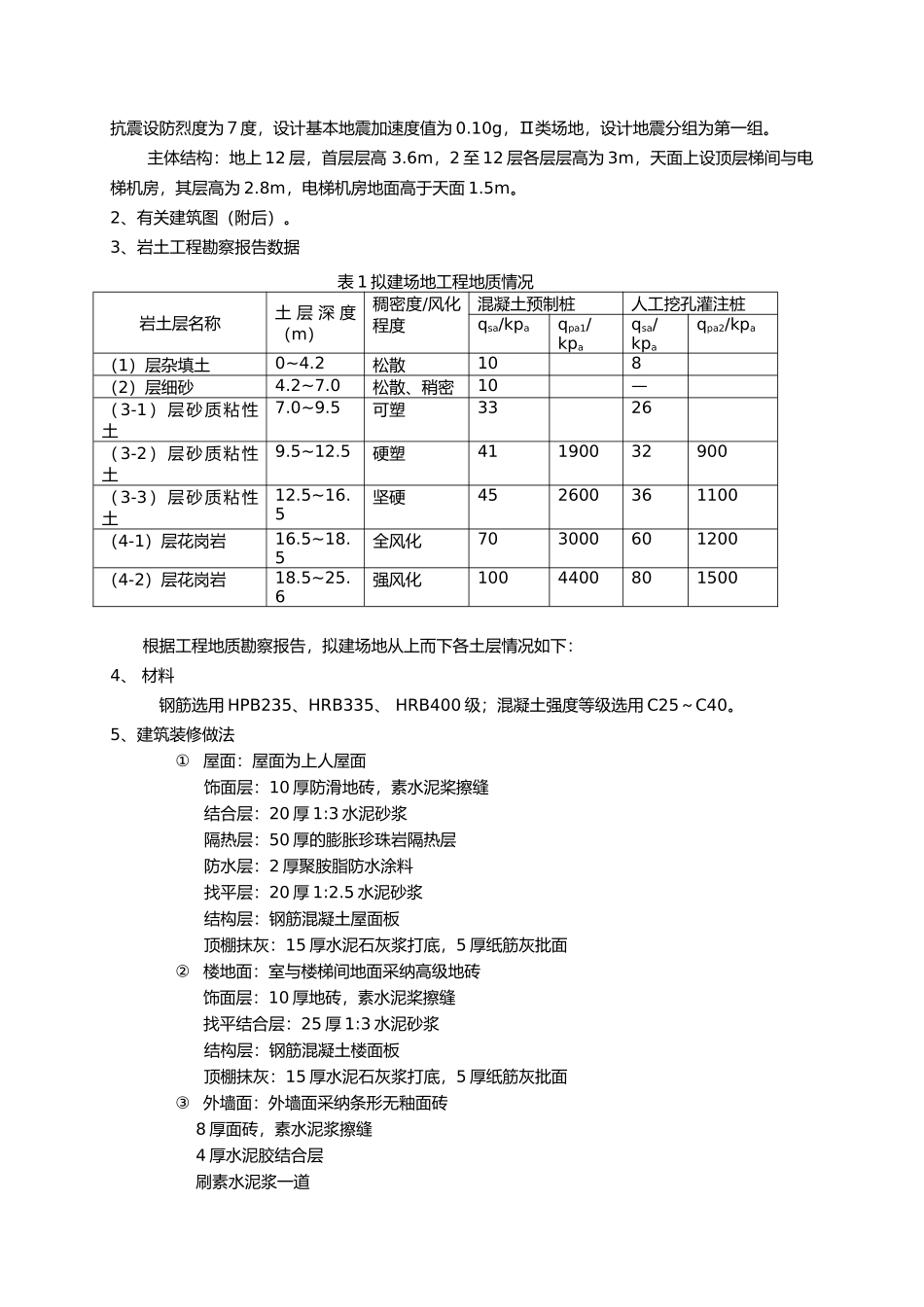

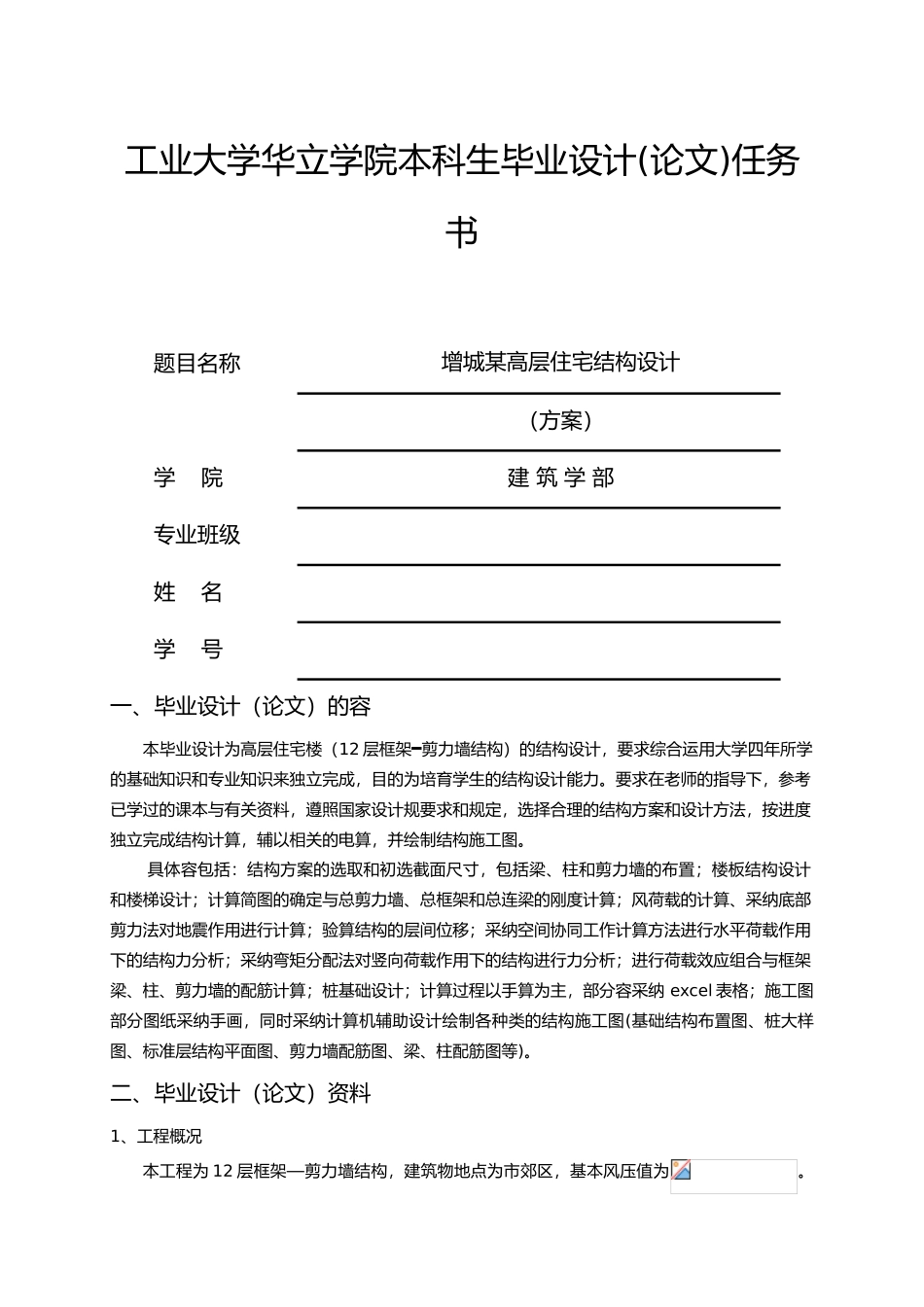

工业大学华立学院本科生毕业设计(论文)任务书题目名称增城某高层住宅结构设计（方案）学 院建 筑 学 部专业班级姓 名学 号一、毕业设计（论文）的容本毕业设计为高层住宅楼（12 层框架━剪力墙结构）的结构设计，要求综合运用大学四年所学的基础知识和专业知识来独立完成，目的为培育学生的结构设计能力。要求在老师的指导下，参考已学过的课本与有关资料，遵照国家设计规要求和规定，选择合理的结构方案和设计方法，按进度独立完成结构计算，辅以相关的电算，并绘制结构施工图。具体容包括：结构方案的选取和初选截面尺寸，包括梁、柱和剪力墙的布置；楼板结构设计和楼梯设计；计算简图的确定与总剪力墙、总框架和总连梁的刚度计算；风荷载的计算、采纳底部剪力法对地震作用进行计算；验算结构的层间位移；采纳空间协同工作计算方法进行水平荷载作用下的结构力分析；采纳弯矩分配法对竖向荷载作用下的结构进行力分析；进行荷载效应组合与框架梁、柱、剪力墙的配筋计算；桩基础设计；计算过程以手算为主，部分容采纳 excel 表格；施工图部分图纸采纳手画，同时采纳计算机辅助设计绘制各种类的结构施工图(基础结构布置图、桩大样图、标准层结构平面图、剪力墙配筋图、梁、柱配筋图等)。二、毕业设计（论文）资料1、工程概况本工程为 12 层框架—剪力墙结构，建筑物地点为市郊区，基本风压值为。抗震设防烈度为７度，设计基本地震加速度值为 0.10g，Ⅱ类场地，设计地震分组为第一组。主体结构：地上 12 层，首层层高 3.6m，2 至 12 层各层层高为 3m，天面上设顶层梯间与电梯机房，其层高为 2.8m，电梯机房地面高于天面 1.5m。2、有关建筑图（附后）。3、岩土工程勘察报告数据根据工程地质勘察报告，拟建场地从上而下各土层情况如下：4、 材料钢筋选用 HPB235、HRB335、 HRB400 级；混凝土强度等级选用 C25～C40。5、建筑装修做法①屋面：屋面为上人屋面饰面层：10 厚防滑地砖，素水泥桨擦缝结合层：20 厚 1:3 水泥砂浆隔热层：50 厚的膨胀珍珠岩隔热层防水层：2 厚聚胺脂防水涂料找平层：20 厚 1:2.5 水泥砂浆结构层：钢筋混凝土屋面板顶棚抹灰：15 厚水泥石灰浆打底，5 厚纸筋灰批面②楼地面：室与楼梯间地面采纳高级地砖饰面层：10 厚地砖，素水泥桨擦缝找平结合层：25 厚 1:3 水泥砂浆结构层：钢筋混凝土楼面板顶棚抹灰：15 厚水泥石灰浆打底，5 厚纸筋灰批面③外墙面：外墙面采纳条形无釉面砖8 厚面...
