工程建筑给排水毕业实习报告范本VIP专享

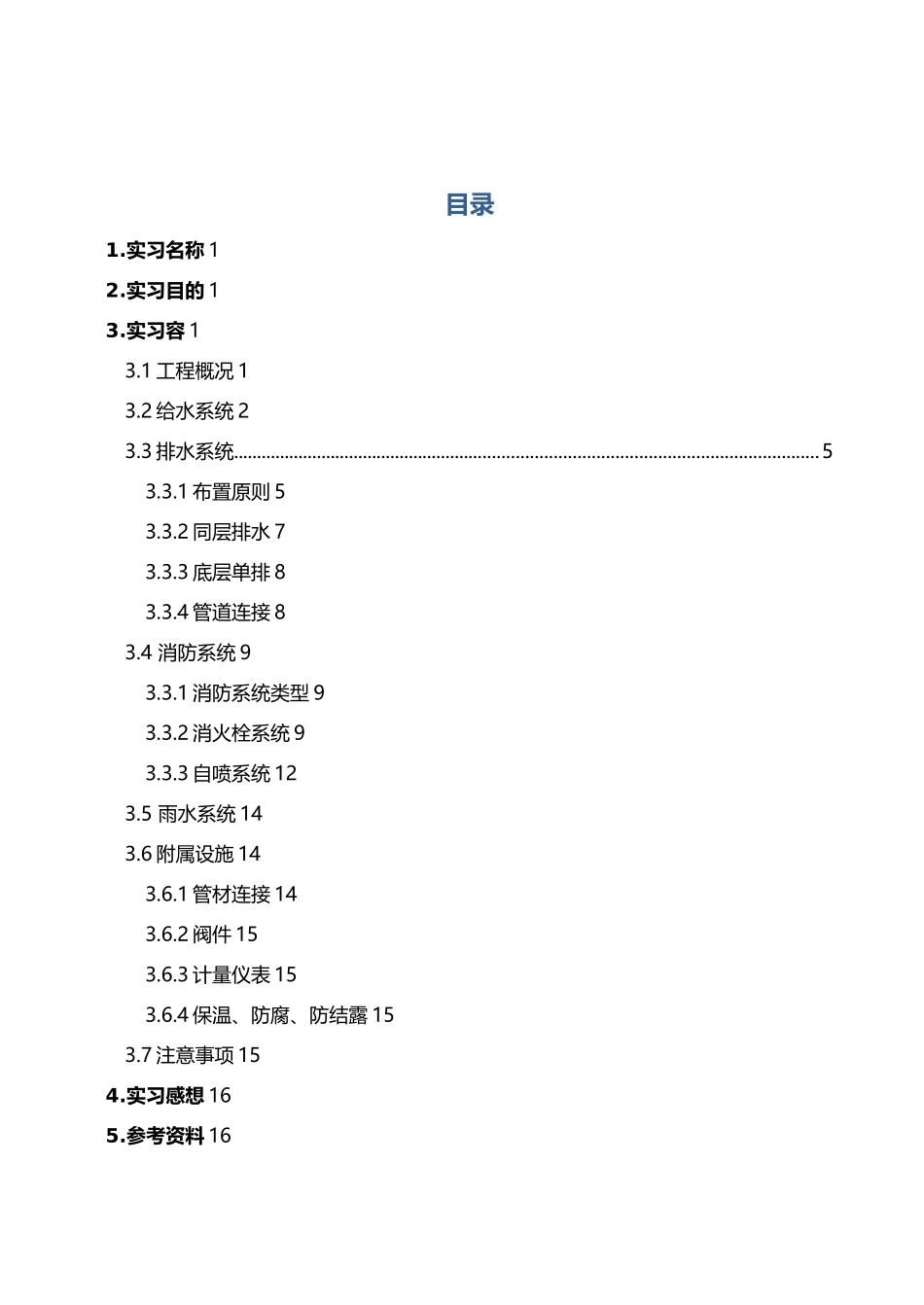

目录1.实习名称 12.实习目的 13.实习容 13.1 工程概况 13.2 给水系统 23.3 排水系统.............................................................................................................................53.3.1 布置原则 53.3.2 同层排水 73.3.3 底层单排 83.3.4 管道连接 83.4 消防系统 93.3.1 消防系统类型 93.3.2 消火栓系统 93.3.3 自喷系统 123.5 雨水系统 143.6 附属设施 143.6.1 管材连接 143.6.2 阀件 153.6.3 计量仪表 153.6.4 保温、防腐、防结露 153.7 注意事项 154.实习感想 165.参考资料 161.实习名称某二十层综合办公楼给水排水工程设计2.实习目的（1）通过阅读高层公共建筑给排水系统施工图设计纸，进一步熟悉高层建筑给排水系统的设计步骤；（2）掌握基于高层公共建筑的给水方式、分区原则等；掌握管道敷设原则；了解阀门、水泵、水箱等的选用类型、原则等；（3）熟悉排水方式和底层单排的情况；了解检查口、清扫口等附件的设置原则、设置位置等；（4）掌握消火栓系统、自喷系统的设计、计算； （5）掌握雨水的排水方式、组成、管材与连接方式。3．实习容3.1 工程概况本次实习的建筑物是一栋二十层综合办公楼，属于民用公共建筑，建筑总面积 25300m2。地下一层主要为车库，排风机房，送风机房，管理值班室，制冷机房，水箱间，发电机房，控制室，集水坑，柴油机房，储油间等，同时地下一层也作为战时避难场所，配有战时厕所，战时水箱间；底层室有货物运输交易大厅，办公入口大厅，营业入口大厅，电视监控室，服务台，消防控制室，室外有花池和残疾人坡道；二层设有库房，机房，新风机房以与和一层相通的营业大厅；三层设有精加工间、面点间、库房、备餐间、包间、洗碗间、浴室、接待餐厅等，主要用于接待来宾；四层有操作间、新风机房、办公室以与用于职工就餐休息的职工餐厅、小餐厅等，除此之外还有备餐间、洗碗间以与可上人屋面；五层设有办公室、新风机房、信息采集处理处、信息发布大厅、会议室等，主要用于开会以与供客户对外发布信息；六层有交通运输新产品 新工艺 新技术展示大厅、交通新闻发布中心、办公室、库房，主要用来展示成果以与发布交通新闻；七层设有办公室、空调机房、终端室、主机房、随机资料室、备件室等，该层主要是设备控制层；八层到十六层主要是办公层，主要是供入驻企业办公使用；十七层到十九层为宿舍；二十层设有大、小会议室，办公室...
