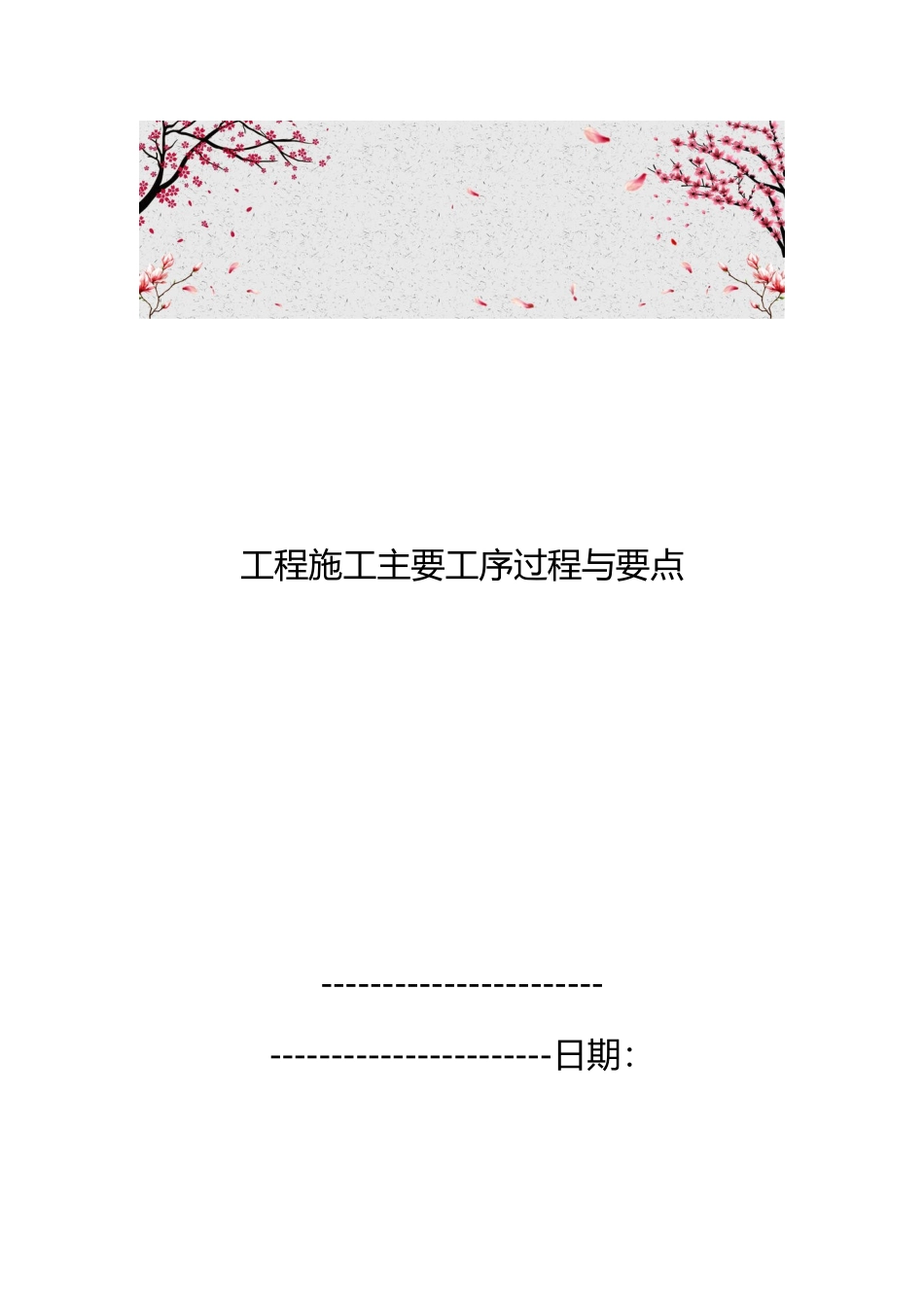

工程施工主要工序过程与要点----------------------- -----------------------日期：技 术 交 底 书工程名称跨宁杭特大桥交底部位与容钻孔桩工序过程技术交底接收班组工程地点德清跨宁杭高速公路特大桥跨宁杭特大桥墩台除台外均采纳钻孔灌注桩基础，其中 40 墩采纳 1.25 米桩径钻孔桩、43、44、64、65 号墩采纳 1.5 米桩径钻孔桩，41、42 墩采纳 2.0 状径钻孔桩，其余钻孔桩桩径均为 1 米。地质情况:表层为粉质粘土、淤泥质粉质粘质粘土或者素填土，下伏为粉土、粉砂、中砂、细圆砾土、粗圆砾土、砾砂，下伏基岩为砂岩、凝灰岩、花岗斑岩、闪长玢岩。 部分墩台钻孔桩采纳柱桩或嵌岩桩设计，孔桩进入 W2 岩层长度要求见表 1。主要工序过程施工要点1、施工准备场地准备：a、场地为旱地时，清除杂物，填筑作业层，整平夯实。b、场地为浅水时，采纳筑岛法(即围堰)施工。筑岛高度应高于是高水位 0.5～1.0m。c、场地为深水或淤泥层较厚时，采纳搭设钢管桩工作平台。个别墩另行编制方案。d、挖设泥浆池，建立良好的泥浆循环系统，包括泥浆沟槽、过滤池、沉淀池、储浆池、泥浆泵。排放的弃渣、泥浆应有足够的位置存放。 跨宁杭特大桥大部分墩位处于旱地，场地准备根据 a 项来执行，部分位于池塘与小河流浅水区的墩位场地准备根据 b 项来执行。2、埋设护筒① 护筒主要采纳挖埋法，护筒底部和四周所填粘质土采纳分层夯实。个别地方采纳振动锤击法。② 护筒底端埋置深度根据桩位的水文地质条件确定，一般情况埋置深度宜为 1～2m。分以下几种情况取用：a、在旱地或浅水处，对于粘土埋深不小于 1.0～1.5m；b、在砂土上，应将护筒周围 0.5～1.0m 围的砂土挖除，然后夯填粘土至护筒底 0.5m以下；c、在深水与河床软土、淤泥层较厚处，应尽可能埋入到不透水层 1.0～1.5m。d、护筒顶面高程一般以高出原地面或岛面 0.5m 左右控制，个别特别地方高出地下水位或施工水位 2m。③ 护筒中心竖直线与桩中心线重合。护筒平面允许误差为 5cm，竖直线倾斜度不得大于 1%。长钢护筒连接应顺直，护筒无突出物，应耐拉、压，不漏水。④ 护筒用钢板按孔径要求加工，钢板壁厚不小于 6mm，做成整体圆形，为增加刚度防止变形，在护筒上、下端和中部的外侧各焊一道加劲肋。护筒径比桩径大 30cm。3、 钻机就位① 冲击式钻机采纳十字钻头，钻机就位前，对钻机的电动机、滑轮、钢丝绳进行检查，故障与时修理或更放。② 钻机安装就位后，检查...
