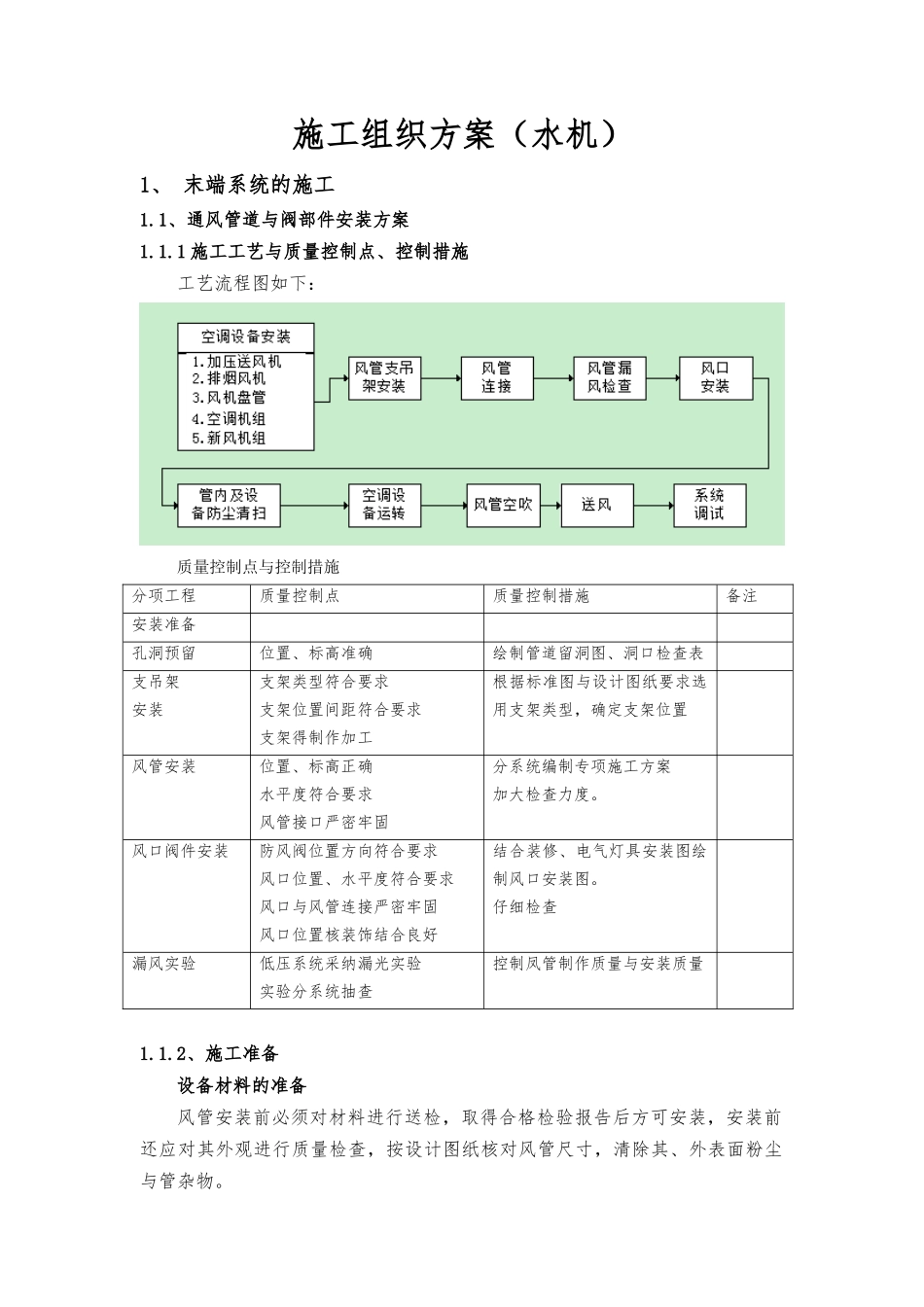

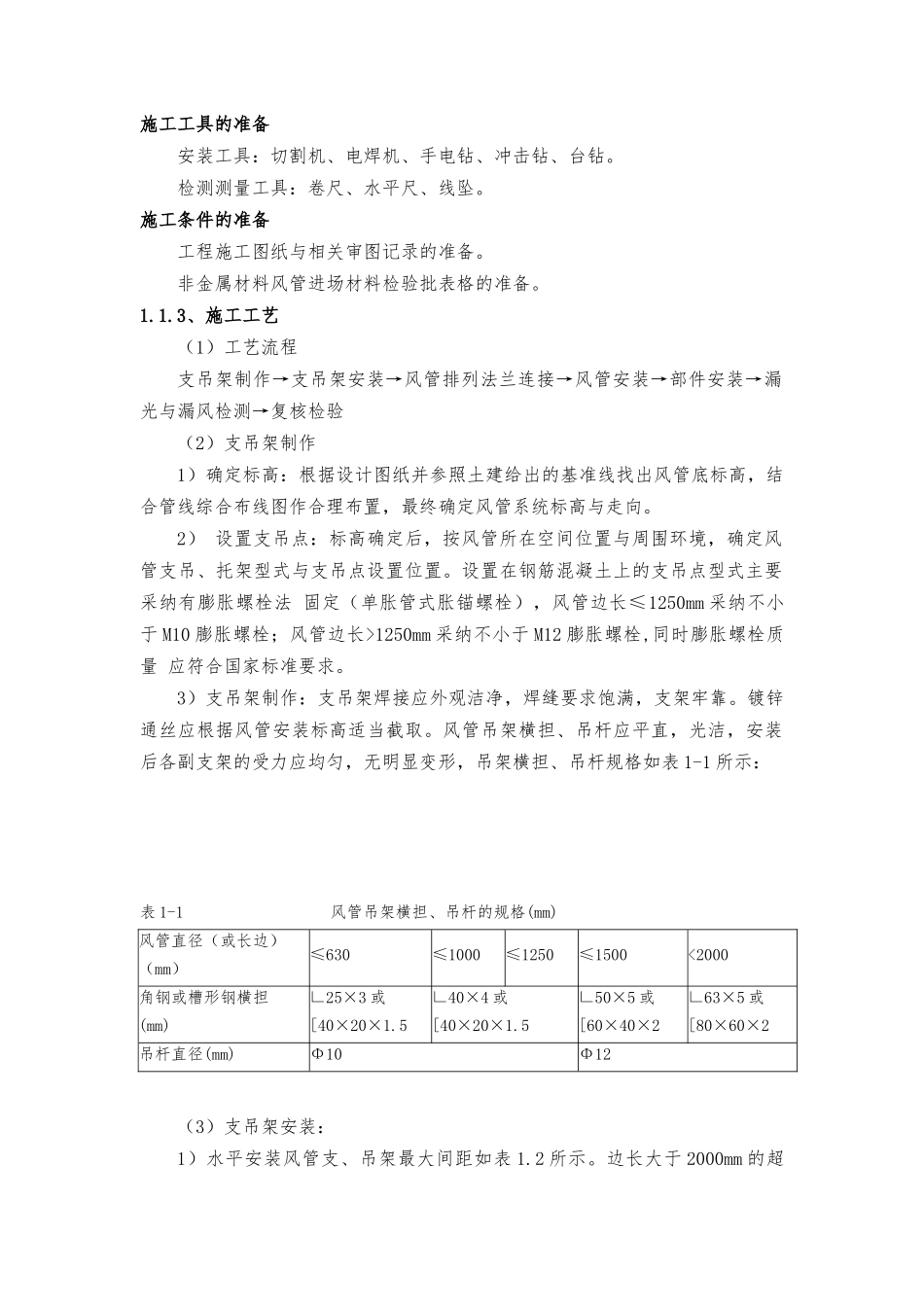

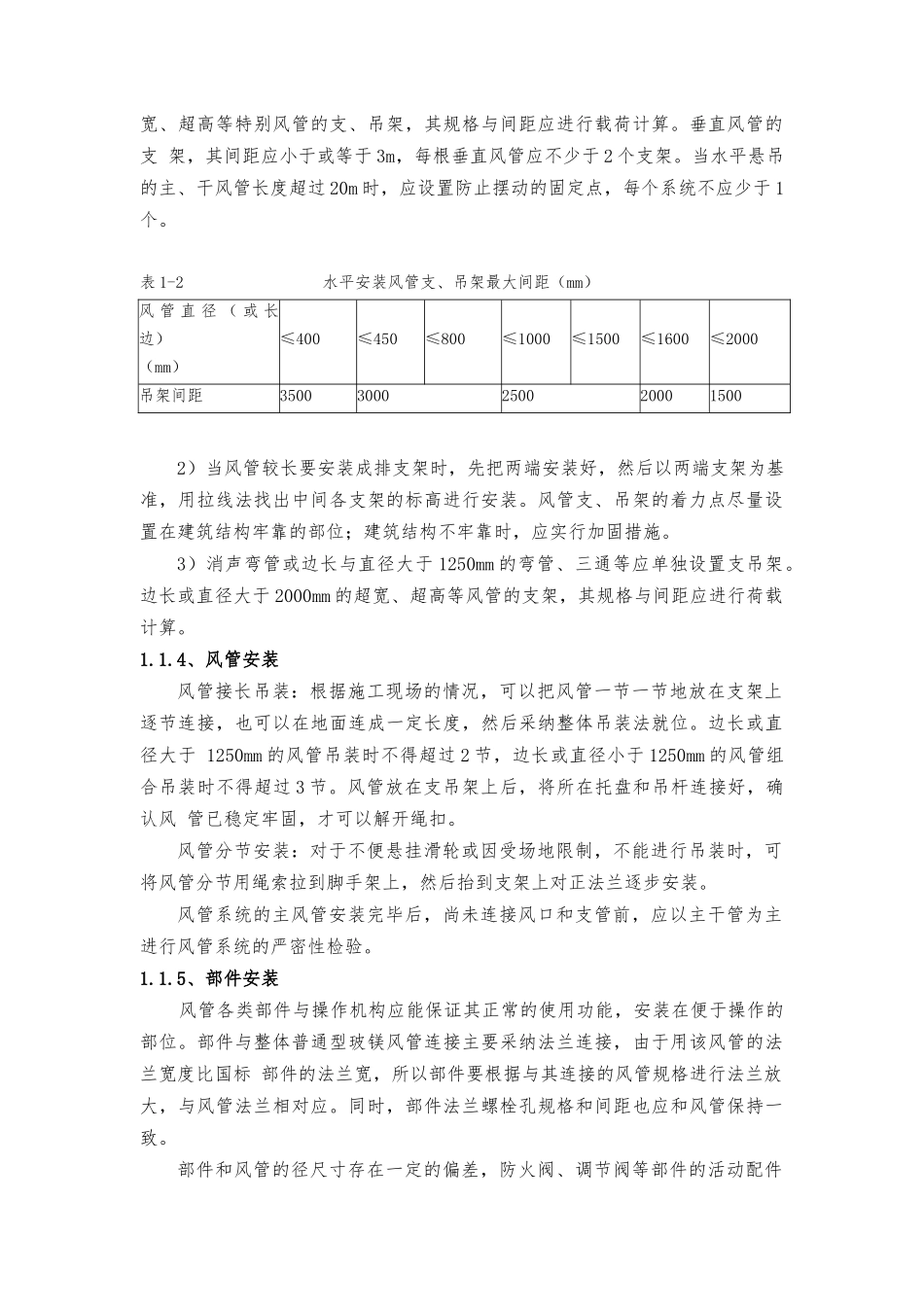

施工组织方案（水机）1、 末端系统的施工1.1、通风管道与阀部件安装方案1.1.1 施工工艺与质量控制点、控制措施工艺流程图如下：质量控制点与控制措施分项工程质量控制点质量控制措施备注安装准备孔洞预留位置、标高准确绘制管道留洞图、洞口检查表支吊架安装支架类型符合要求支架位置间距符合要求支架得制作加工根据标准图与设计图纸要求选用支架类型，确定支架位置风管安装位置、标高正确水平度符合要求风管接口严密牢固分系统编制专项施工方案加大检查力度。风口阀件安装防风阀位置方向符合要求风口位置、水平度符合要求风口与风管连接严密牢固风口位置核装饰结合良好结合装修、电气灯具安装图绘制风口安装图。仔细检查漏风实验低压系统采纳漏光实验实验分系统抽查控制凤管制作质量与安装质量1.1.2、施工准备设备材料的准备风管安装前必须对材料进行送检，取得合格检验报告后方可安装，安装前还应对其外观进行质量检查，按设计图纸核对风管尺寸，清除其、外表面粉尘与管杂物。施工工具的准备安装工具：切割机、电焊机、手电钻、冲击钻、台钻。检测测量工具：卷尺、水平尺、线坠。施工条件的准备工程施工图纸与相关审图记录的准备。非金属材料风管进场材料检验批表格的准备。1.1.3、施工工艺（1）工艺流程支吊架制作→支吊架安装→风管排列法兰连接→风管安装→部件安装→漏光与漏风检测→复核检验（2）支吊架制作1）确定标高：根据设计图纸并参照土建给出的基准线找出风管底标高，结合管线综合布线图作合理布置，最终确定风管系统标高与走向。2） 设置支吊点：标高确定后，按风管所在空间位置与周围环境，确定风管支吊、托架型式与支吊点设置位置。设置在钢筋混凝土上的支吊点型式主要采纳有膨胀螺栓法 固定（单胀管式胀锚螺栓），风管边长≤1250mm 采纳不小于 M10 膨胀螺栓；风管边长>1250mm 采纳不小于 M12 膨胀螺栓,同时膨胀螺栓质量 应符合国家标准要求。3）支吊架制作：支吊架焊接应外观洁净，焊缝要求饱满，支架牢靠。镀锌通丝应根据风管安装标高适当截取。风管吊架横担、吊杆应平直，光洁，安装后各副支架的受力应均匀，无明显变形，吊架横担、吊杆规格如表 1-1 所示：表 1-1 风管吊架横担、吊杆的规格(mm)（3）支吊架安装：1）水平安装风管支、吊架最大间距如表 1.2 所示。边长大于 2000mm 的超风管直径（或长边）（mm）≤630≤1000≤1250≤1500<2000角钢或槽形钢横担(mm)∟25×3 或[40×20×1.5∟40×4 或[40×20...
