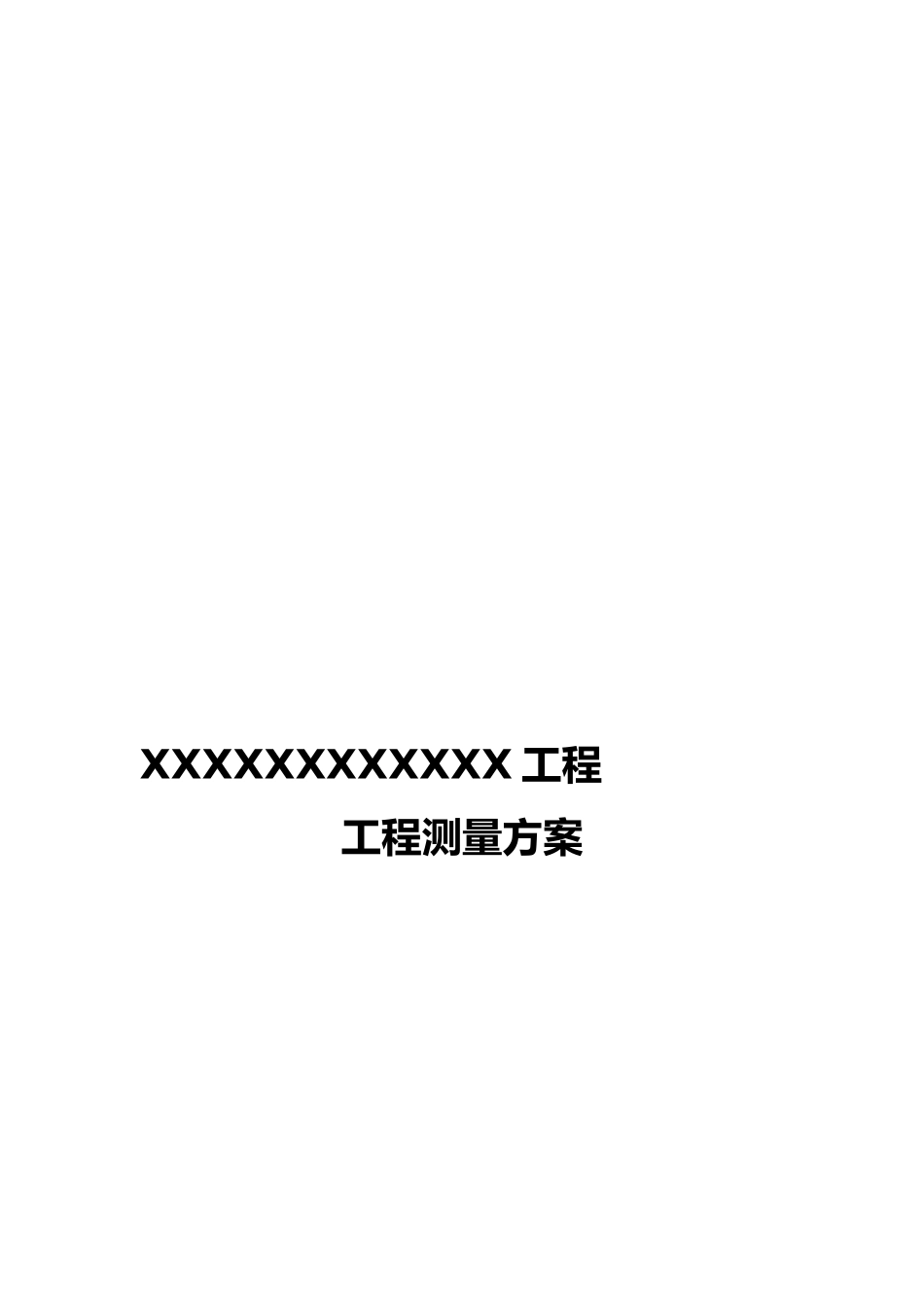

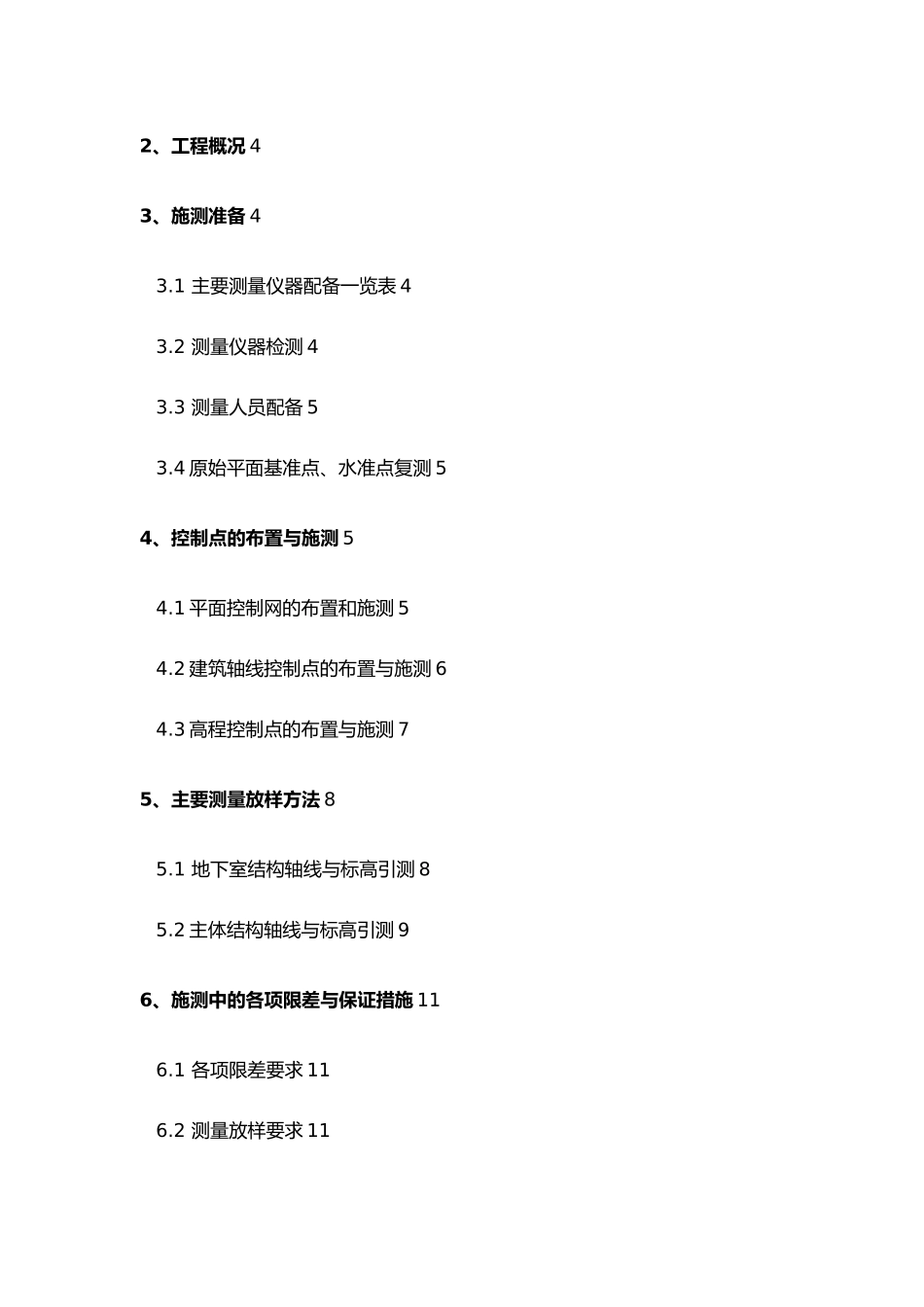

XXXXXXXXXXXX 工程工程测量方案复 核: 名华工程建筑二 O 一二年一月目 录1、编制依据 41.1.文件:41.2 引用技术规:42、工程概况 43、施测准备 43.1 主要测量仪器配备一览表 43.2 测量仪器检测 43.3 测量人员配备 53.4 原始平面基准点、水准点复测 54、控制点的布置与施测 54.1 平面控制网的布置和施测 54.2 建筑轴线控制点的布置与施测 64.3 高程控制点的布置与施测 75、主要测量放样方法 85.1 地下室结构轴线与标高引测 85.2 主体结构轴线与标高引测 96、施测中的各项限差与保证措施 116.1 各项限差要求 116.2 测量放样要求 117、沉降观测 117.1 沉降观测埋设的条件 117.2 沉降观测高程基准点和沉降观点点的设置 117.3 沉降观测的方法和精度要求 127.4 沉降观测的周期 127.5 沉降观测的成果处理 128、仪器的保养和使用 129. 测量管理制度 13XXXXXXXXXXXX 工程1、编制依据1.1.文件:1、XXXXXXXXXXXXX 程施工图纸2、 XXXXXXXXXXXXX 工程工程测绘报告书3、《工程测量规》(GB50026-2024)1.2 引用技术规:1、《工程测量规》(GB50026-2024) 2、《建筑工程施工质量验收统一标准》(GB50300-2001)2、工程概况XXXXXXXXXXXXX 工 程 位 于 XXXXXXXXXXXXX , 横 港 河 以 北 ,XXXX 一期东面。拟建 7 幢多层住宅、7 幢底层住宅别墅,北首为 8 号地下车库,南首为 9 号地下车库,总建筑面为 61305.55 多平方米。本工程由 XXXX 房地产开发开发。中国 XXXXXX 设计,XXXX 工程监理,名华工程建筑总承包。3、施测准备3.1 主要测量仪器配备一览表序号测量器具名称型号规格单 位数 量备 注1全站仪TC307台12电子经纬仪DT202C台13垂准仪DZJ2台14水准仪DSZ2/ AL32台25钢卷尺5m把56钢卷尺50m把13.2 测量仪器检测本工程施工所配备的测量仪器均已报送技术监督局检测,检测合格后方可投入使用,所用测量仪器的有效期为 1 年,到有效期结束前所有仪器必须检定检测。3.3 测量人员配备测量技术的好坏直接影响到工程的进度和质量,为保证工程测量的精度,现场配备测量工程师 1 名,测量员 1 名。测量工程师对测量工作全面负责,测量员具体做好测量放线与复核工作。3.4 原始平面基准点、水准点复测在正式测量放线前,应会同业主代表、监理工程师与有关人员,依据建筑总平面坐标、高程,共同对基准点、水准点进行复测。经复测有效的基准点、水准点,才能作为工程施工测量的依...
