工程满堂脚手架工程施工组织设计方案

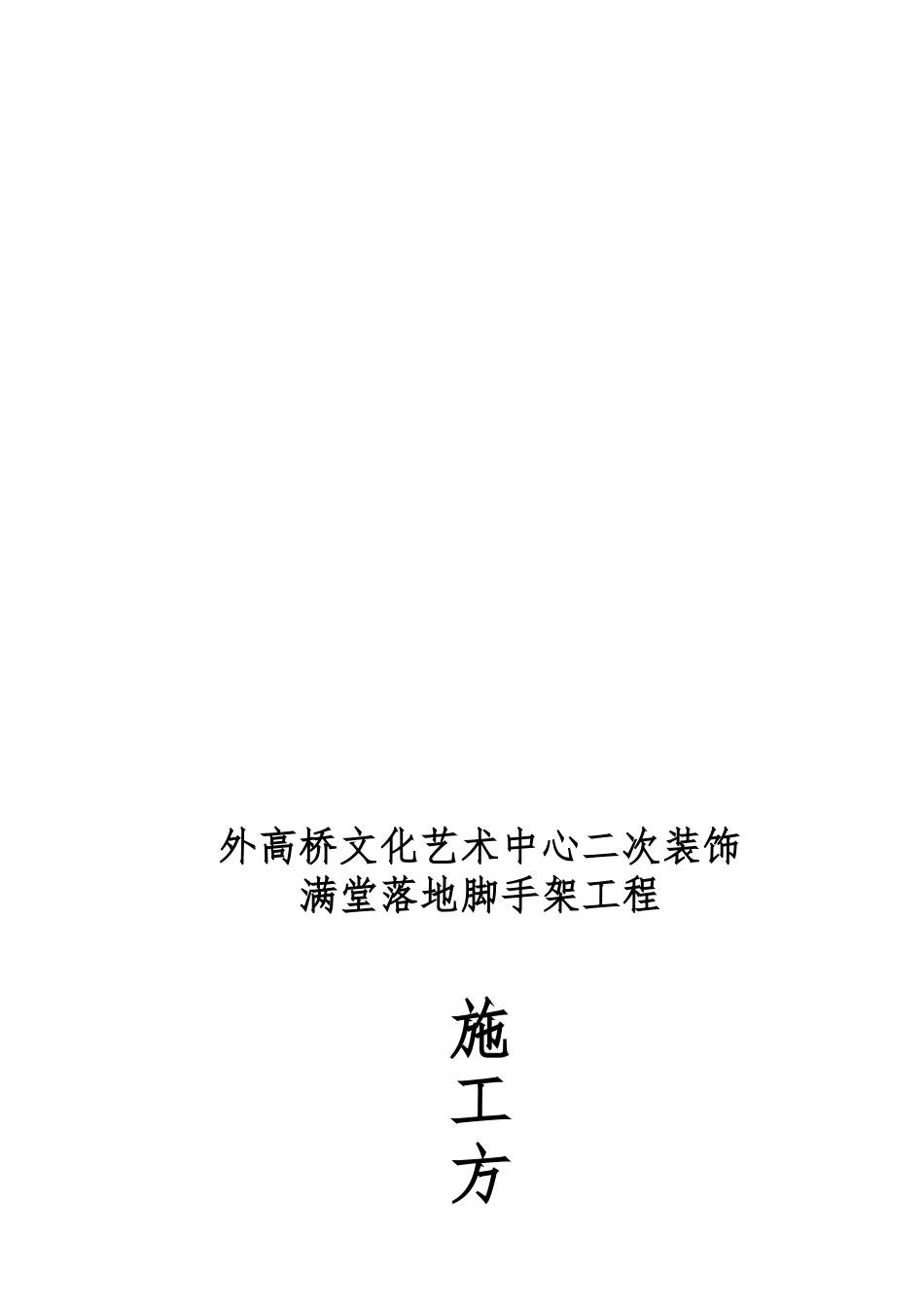

工程满堂脚手架工程施工组织设计方案_第1页
1/16

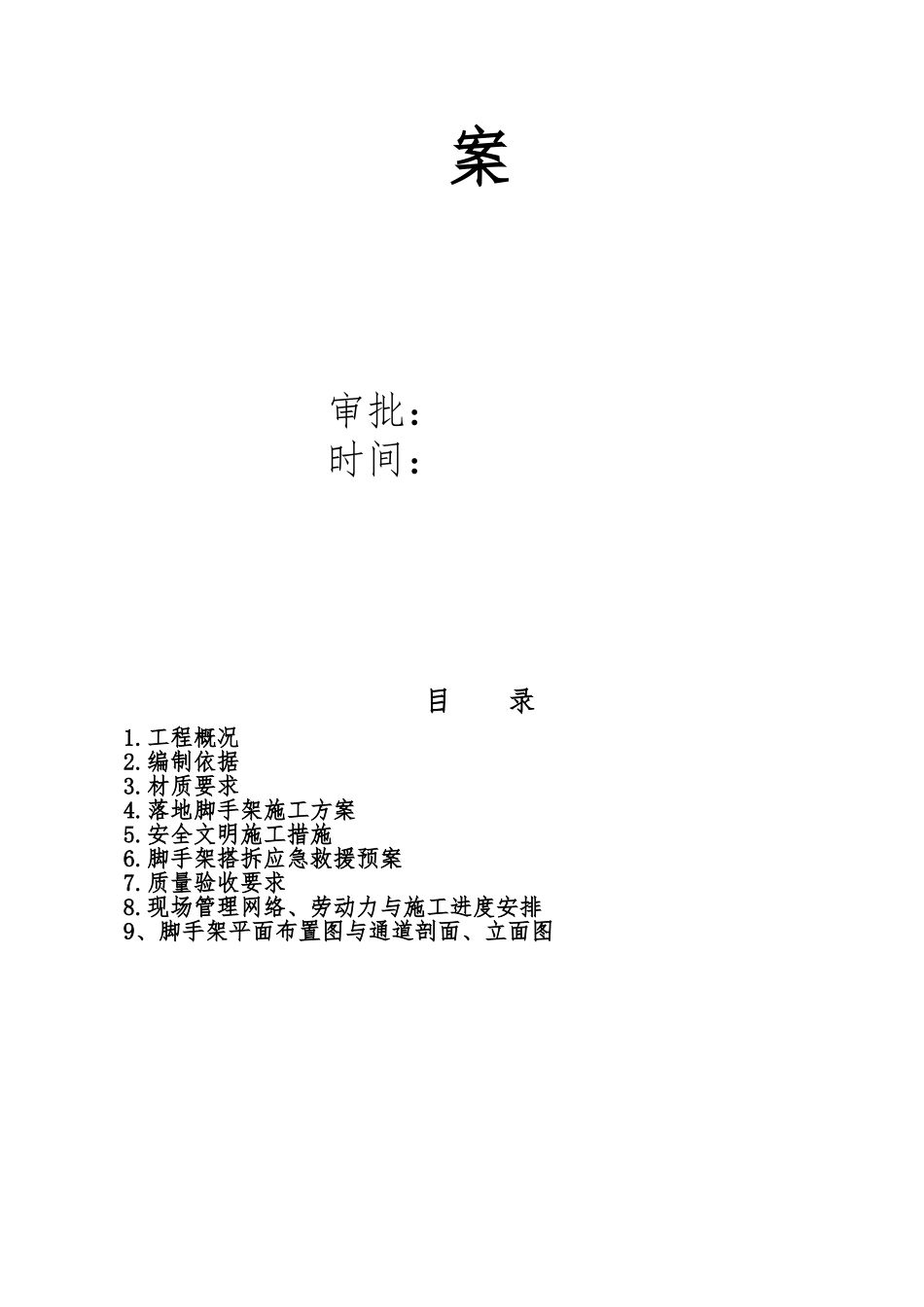

工程满堂脚手架工程施工组织设计方案_第2页
2/16

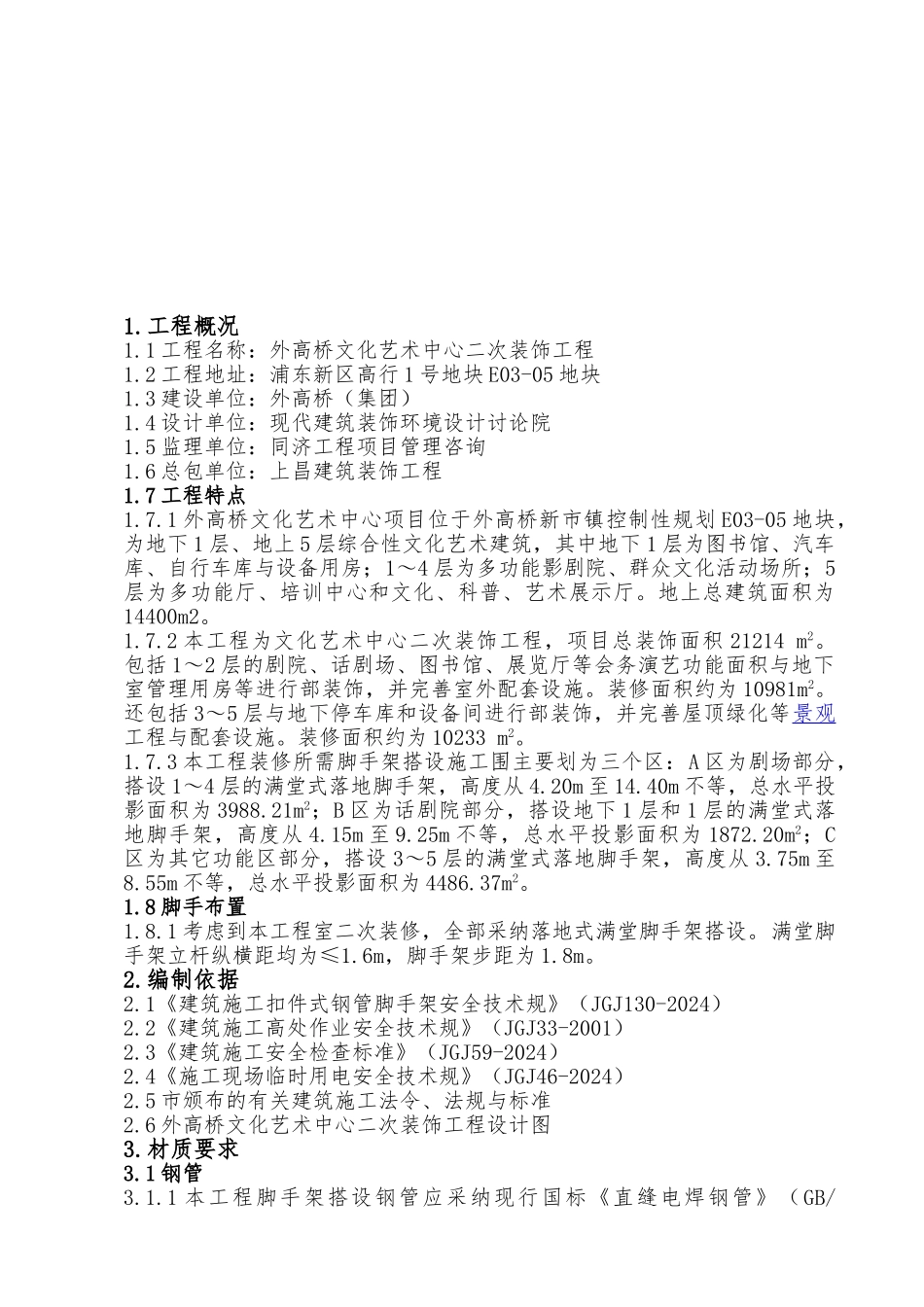

工程满堂脚手架工程施工组织设计方案_第3页
3/16
外高桥文化艺术中心二次装饰满堂落地脚手架工程施 工方 案审批:时间:目 录1.工程概况2.编制依据3.材质要求4.落地脚手架施工方案5.安全文明施工措施6.脚手架搭拆应急救援预案7.质量验收要求8.现场管理网络、劳动力与施工进度安排9、脚手架平面布置图与通道剖面、立面图1.工程概况1.1 工程名称:外高桥文化艺术中心二次装饰工程1.2 工程地址:浦东新区高行 1 号地块 E03-05 地块1.3 建设单位:外高桥(集团)1.4 设计单位:现代建筑装饰环境设计讨论院1.5 监理单位:同济工程项目管理咨询1.6 总包单位:上昌建筑装饰工程1.7 工程特点1.7.1 外高桥文化艺术中心项目位于外高桥新市镇控制性规划 E03-05 地块,为地下 1 层、地上 5 层综合性文化艺术建筑,其中地下 1 层为图书馆、汽车库、自行车库与设备用房;1~4 层为多功能影剧院、群众文化活动场所;5层为多功能厅、培训中心和文化、科普、艺术展示厅。地上总建筑面积为14400m2。1.7.2 本工程为文化艺术中心二次装饰工程,项目总装饰面积 21214 m2。 包括 1~2 层的剧院、话剧场、图书馆、展览厅等会务演艺功能面积与地下室管理用房等进行部装饰,并完善室外配套设施。装修面积约为 10981m2。还包括 3~5 层与地下停车库和设备间进行部装饰,并完善屋顶绿化等景观工程与配套设施。装修面积约为 10233 m2。 1.7.3 本工程装修所需脚手架搭设施工围主要划为三个区:A 区为剧场部分,搭设 1~4 层的满堂式落地脚手架,高度从 4.20m 至 14.40m 不等,总水平投影面积为 3988.21m2;B 区为话剧院部分,搭设地下 1 层和 1 层的满堂式落地脚手架,高度从 4.15m 至 9.25m 不等,总水平投影面积为 1872.20m2;C区为其它功能区部分,搭设 3~5 层的满堂式落地脚手架,高度从 3.75m 至8.55m 不等,总水平投影面积为 4486.37m2。1.8 脚手布置1.8.1 考虑到本工程室二次装修,全部采纳落地式满堂脚手架搭设。满堂脚手架立杆纵横距均为≤1.6m,脚手架步距为 1.8m。2.编制依据2.1《建筑施工扣件式钢管脚手架安全技术规》(JGJ130-2024)2.2《建筑施工高处作业安全技术规》(JGJ33-2001)2.3《建筑施工安全检查标准》(JGJ59-2024)2.4《施工现场临时用电安全技术规》(JGJ46-2024)2.5 市颁布的有关建筑施工法令、法规与标准2.6 外高桥文化艺术中心二次装饰工程设计图3.材质要求3.1 钢管3.1.1 本工程脚手架搭设钢管应采纳现行国标《直缝电焊钢...
