电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

差热分析实验报告

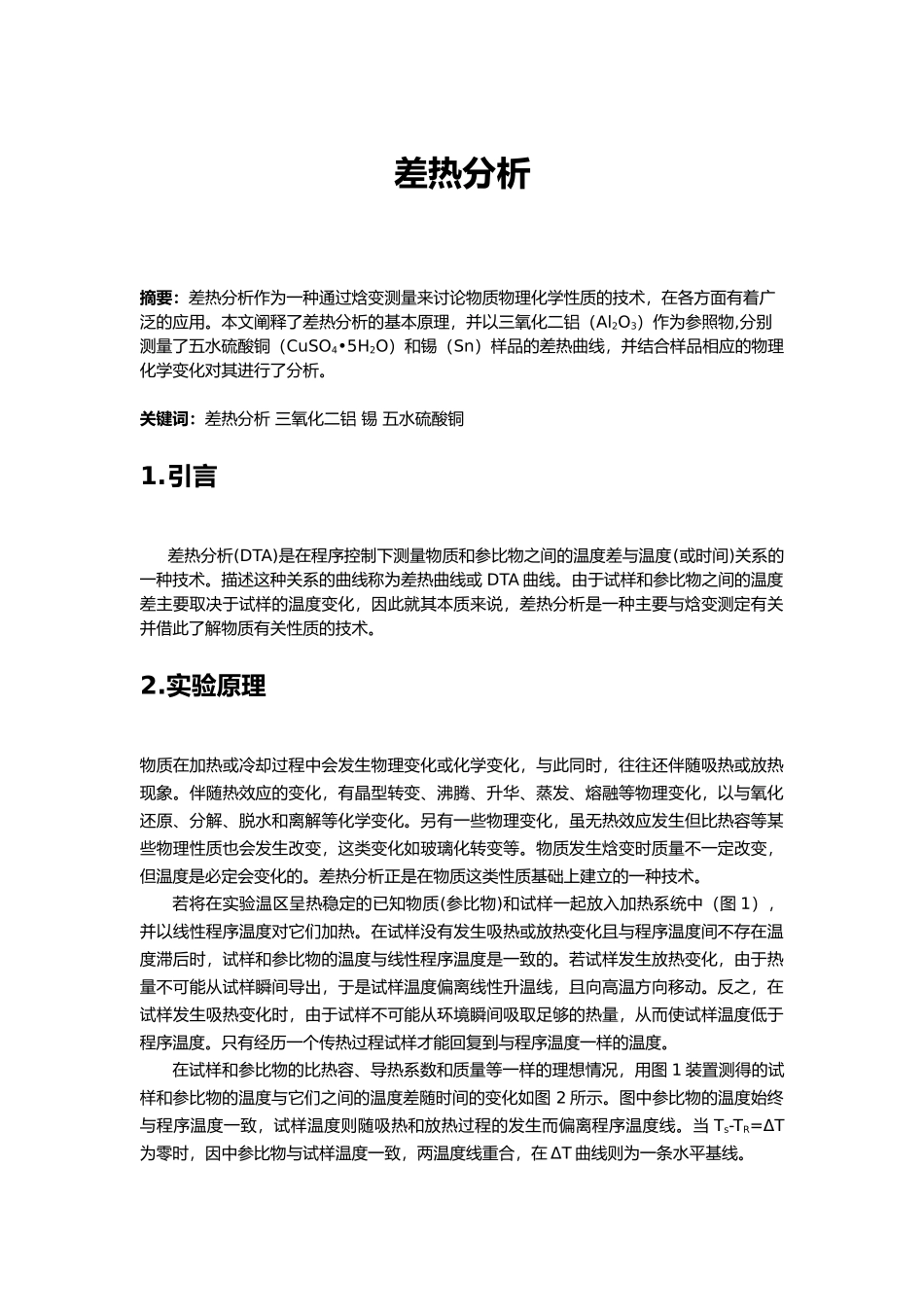

差热分析实验报告_第1页
1/11

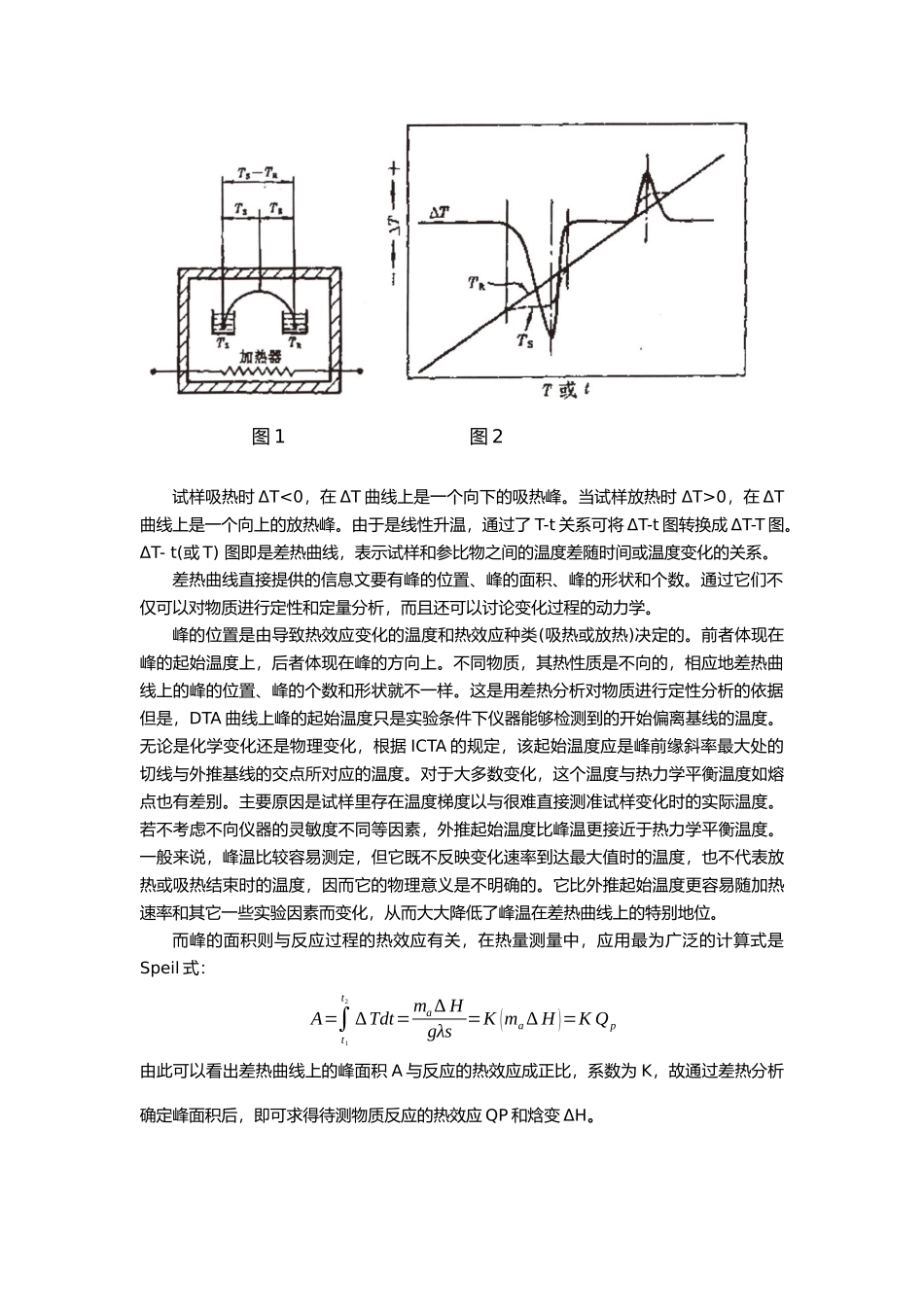

差热分析实验报告_第2页
2/11

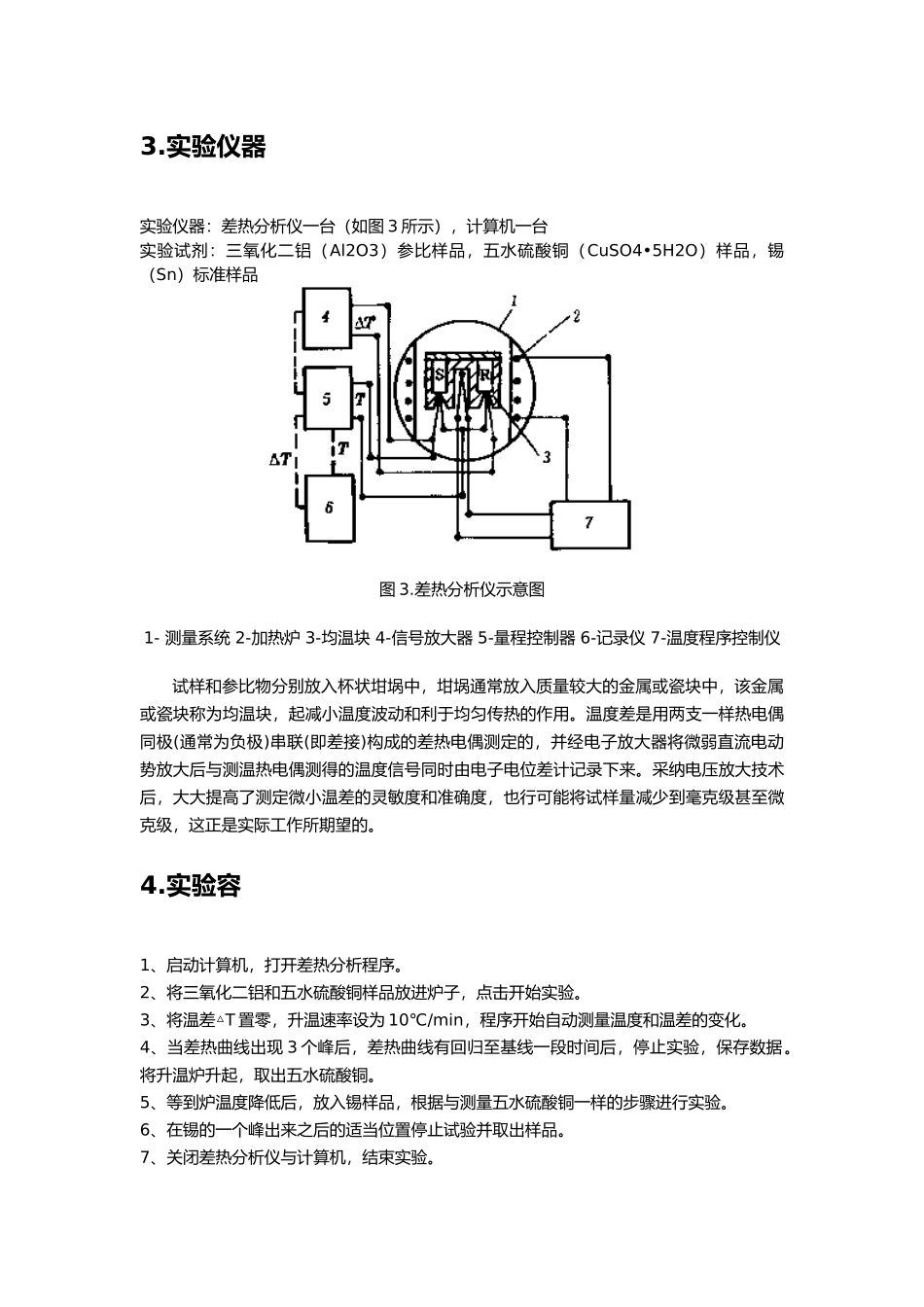

差热分析实验报告_第3页
3/11
差热分析摘要:差热分析作为一种通过焓变测量来讨论物质物理化学性质的技术,在各方面有着广泛的应用。本文阐释了差热分析的基本原理,并以三氧化二铝(Al2O3)作为参照物,分别测量了五水硫酸铜(CuSO4•5H2O)和锡(Sn)样品的差热曲线,并结合样品相应的物理化学变化对其进行了分析。关键词:差热分析 三氧化二铝 锡 五水硫酸铜1.引言差热分析(DTA)是在程序控制下测量物质和参比物之间的温度差与温度(或时间)关系的一种技术。描述这种关系的曲线称为差热曲线或 DTA 曲线。由于试样和参比物之间的温度差主要取决于试样的温度变化,因此就其本质来说,差热分析是一种主要与焓变测定有关并借此了解物质有关性质的技术。2.实验原理物质在加热或冷却过程中会发生物理变化或化学变化,与此同时,往往还伴随吸热或放热现象。伴随热效应的变化,有晶型转变、沸腾、升华、蒸发、熔融等物理变化,以与氧化还原、分解、脱水和离解等化学变化。另有一些物理变化,虽无热效应发生但比热容等某些物理性质也会发生改变,这类变化如玻璃化转变等。物质发生焓变时质量不一定改变,但温度是必定会变化的。差热分析正是在物质这类性质基础上建立的一种技术。若将在实验温区呈热稳定的已知物质(参比物)和试样一起放入加热系统中(图 1),并以线性程序温度对它们加热。在试样没有发生吸热或放热变化且与程序温度间不存在温度滞后时,试样和参比物的温度与线性程序温度是一致的。若试样发生放热变化,由于热量不可能从试样瞬间导出,于是试样温度偏离线性升温线,且向高温方向移动。反之,在试样发生吸热变化时,由于试样不可能从环境瞬间吸取足够的热量,从而使试样温度低于程序温度。只有经历一个传热过程试样才能回复到与程序温度一样的温度。在试样和参比物的比热容、导热系数和质量等一样的理想情况,用图 1 装置测得的试样和参比物的温度与它们之间的温度差随时间的变化如图 2 所示。图中参比物的温度始终与程序温度一致,试样温度则随吸热和放热过程的发生而偏离程序温度线。当 Ts-TR=ΔT为零时,因中参比物与试样温度一致,两温度线重合,在 ΔT 曲线则为一条水平基线。图 1 图 2试样吸热时 ΔT<0,在 ΔT 曲线上是一个向下的吸热峰。当试样放热时 ΔT>0,在 ΔT曲线上是一个向上的放热峰。由于是线性升温,通过了 T-t 关系可将 ΔT-t 图转换成 ΔT-T 图。ΔT- t(或 T) 图即是差热曲线,表示试样和参比物之间的温度差随时间或温...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

差热分析实验报告

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
