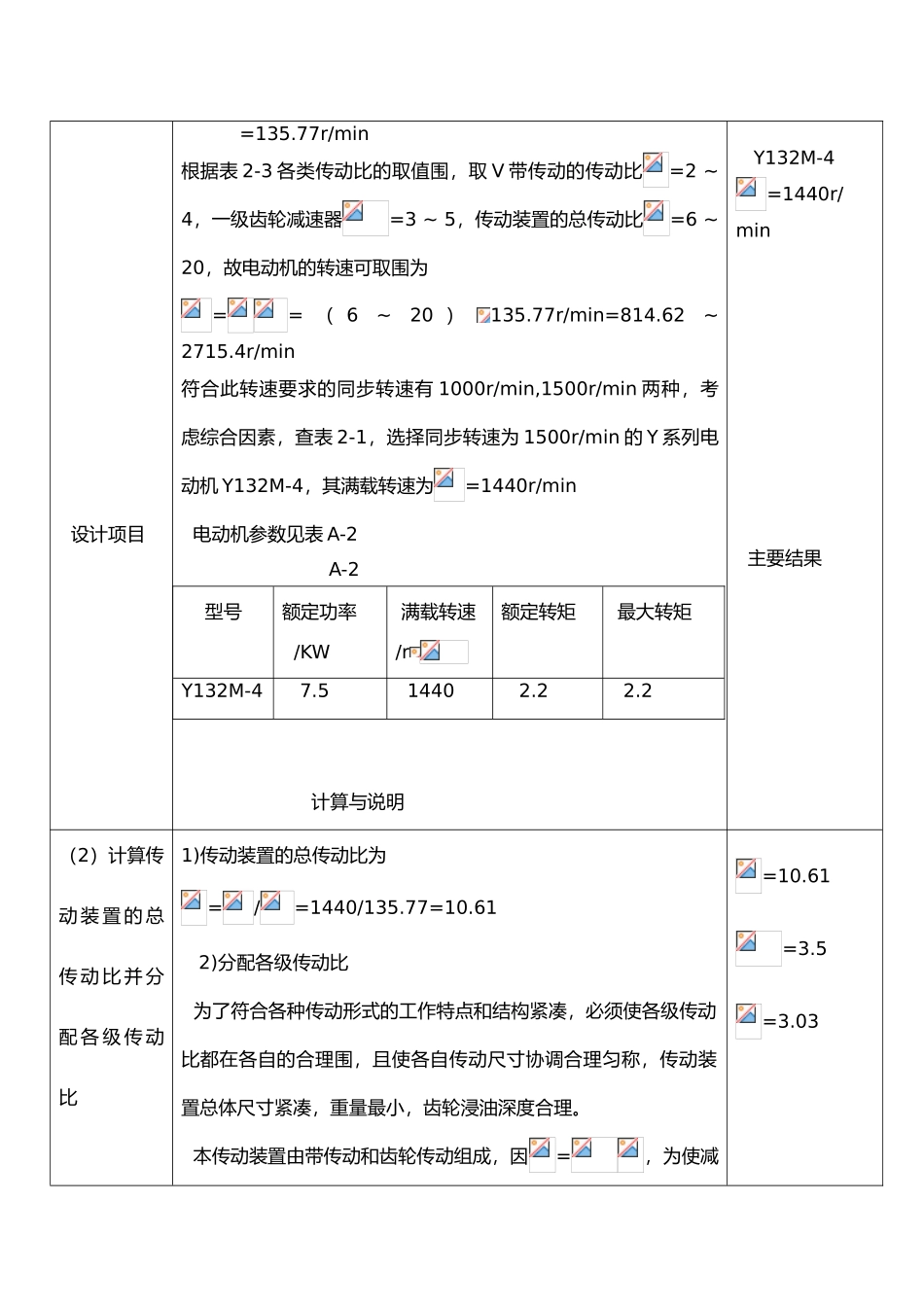

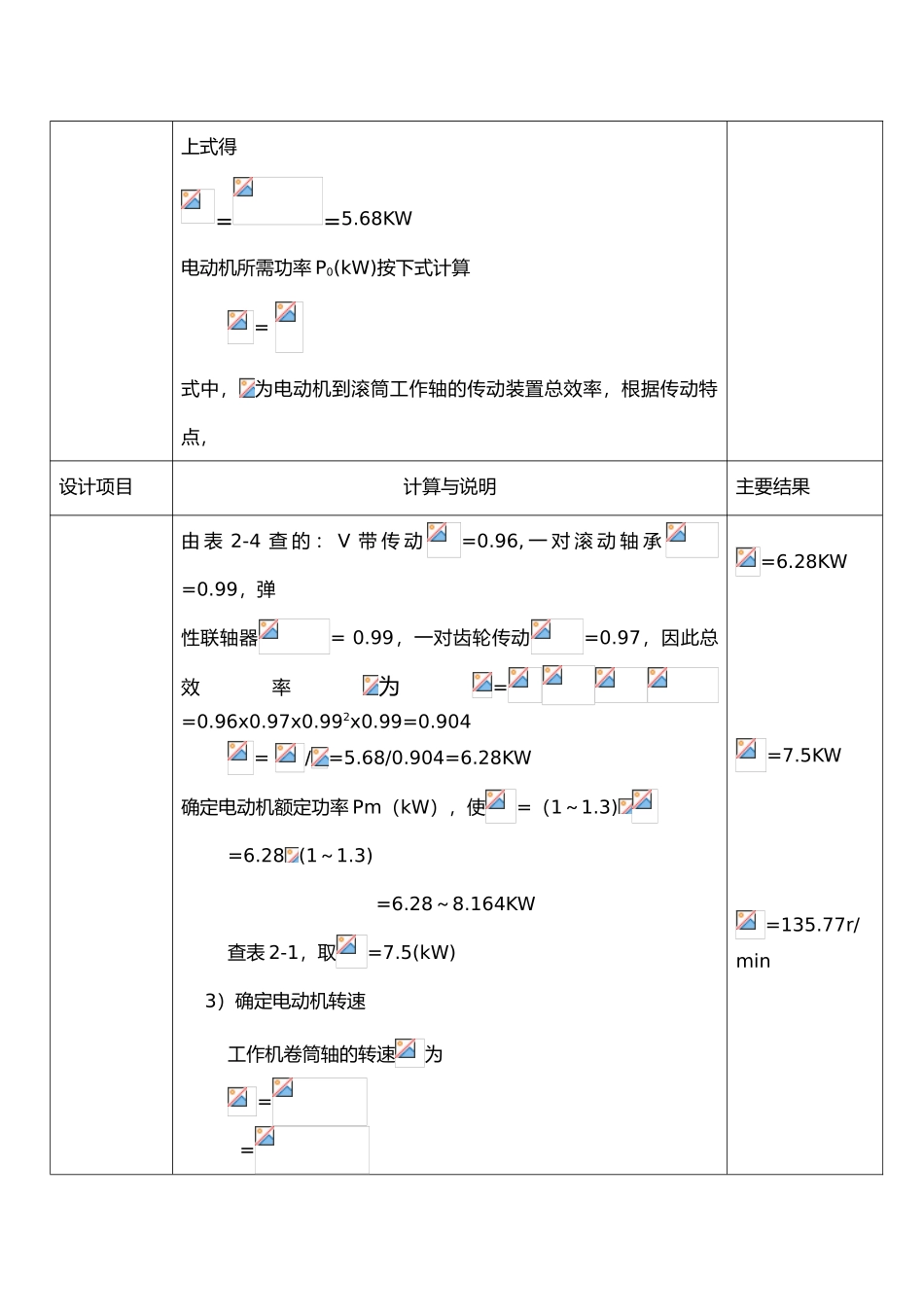

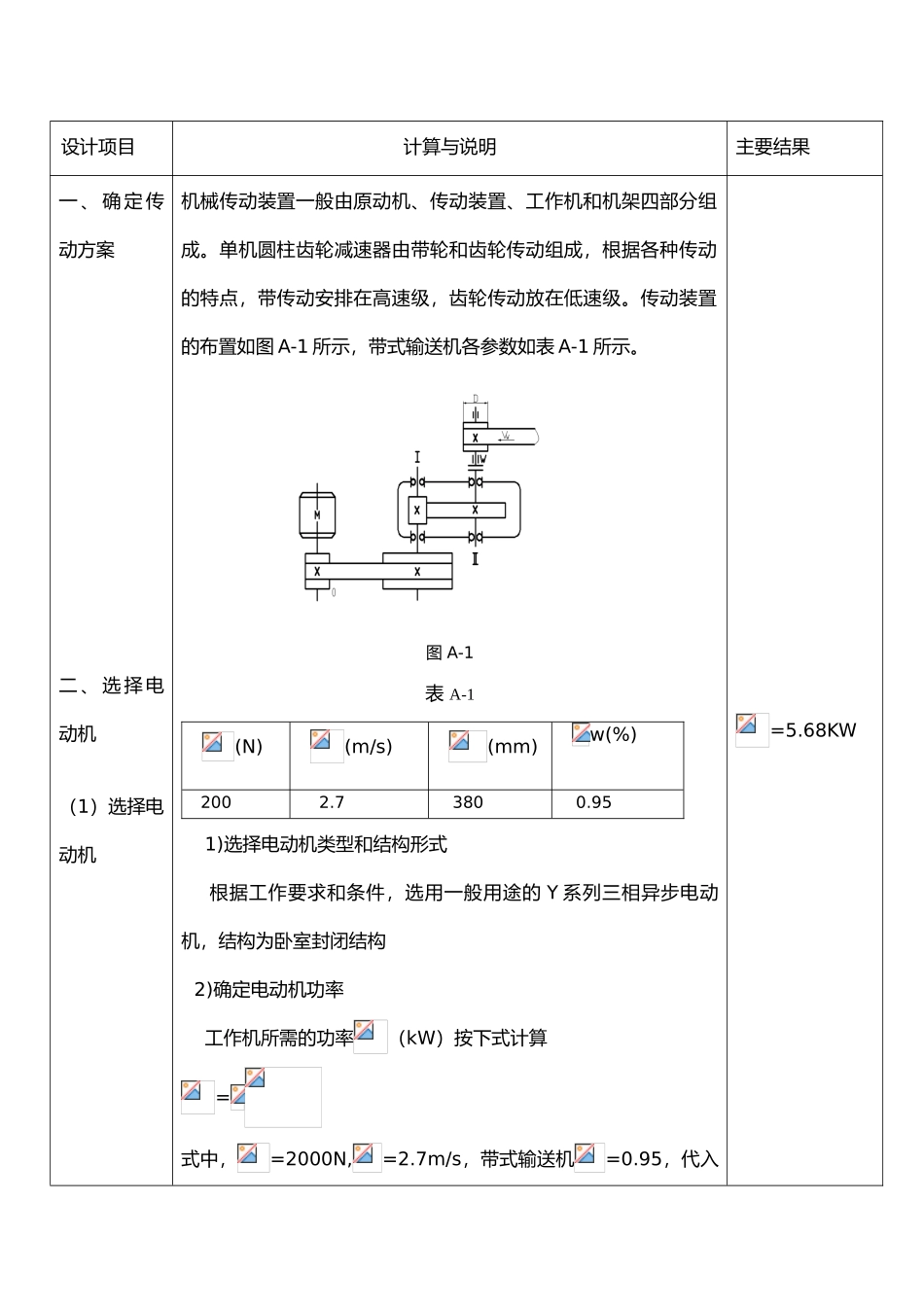

设计项目计算与说明主要结果一 、 确 定 传动方案二 、 选 择 电动机（1）选择电动机机械传动装置一般由原动机、传动装置、工作机和机架四部分组成。单机圆柱齿轮减速器由带轮和齿轮传动组成，根据各种传动的特点，带传动安排在高速级，齿轮传动放在低速级。传动装置的布置如图 A-1 所示，带式输送机各参数如表 A-1 所示。图 A-1表 A-1 (N) (m/s) (mm) w(%) 200 2.7 380 0.95 1)选择电动机类型和结构形式 根据工作要求和条件，选用一般用途的 Y 系列三相异步电动机，结构为卧室封闭结构 2)确定电动机功率 工作机所需的功率（kW）按下式计算 =式中，=2000N,=2.7m/s，带式输送机=0.95，代入=5.68KW上式得==5.68KW电动机所需功率 P0(kW)按下式计算= 式中，为电动机到滚筒工作轴的传动装置总效率，根据传动特点，设计项目计算与说明主要结果由 表 2-4 查 的 ： V 带 传 动=0.96, 一 对 滚 动 轴 承=0.99，弹性联轴器= 0.99，一对齿轮传动=0.97，因此总效率为==0.96x0.97x0.992x0.99=0.904= /=5.68/0.904=6.28KW确定电动机额定功率 Pm（kW），使=（1～1.3)=6.28 (1～1.3) =6.28～8.164KW查表 2-1，取=7.5(kW) 3）确定电动机转速工作机卷筒轴的转速为= ==6.28KW=7.5KW=135.77r/min 设计项目 =135.77r/min根据表 2-3 各类传动比的取值围，取 V 带传动的传动比=2 ~ 4，一级齿轮减速器=3 ~ 5，传动装置的总传动比=6 ~ 20，故电动机的转速可取围为== （ 6 ~ 20 ）135.77r/min=814.62 ~ 2715.4r/min符合此转速要求的同步转速有 1000r/min,1500r/min 两种，考虑综合因素，查表 2-1，选择同步转速为 1500r/min 的 Y 系列电动机 Y132M-4，其满载转速为=1440r/min 电动机参数见表 A-2 A-2型号额定功率 /KW 满载转速/r额定转矩 最大转矩Y132M-4 7.5 1440 2.2 2.2 计算与说明 Y132M-4=1440r/min 主要结果（2）计算传动 装 置 的 总传 动 比 并 分配 各 级 传 动比1)传动装置的总传动比为=/=1440/135.77=10.61 2)分配各级传动比 为了符合各种传动形式的工作特点和结构紧凑，必须使各级传动比都在各自的合理围，且使各自传动尺寸协调合理匀称，传动装置总体尺寸紧凑，重量最小，齿轮浸油深度合理。 本传动装置由带传动和齿轮传动组成，因=，为使减=10.61=3.5=3.03(3)计算传动装 置 的 运 动参 数 和 动 力参数速器部分设计合理方便，取齿轮传...
