干式气柜工程施工设计方案

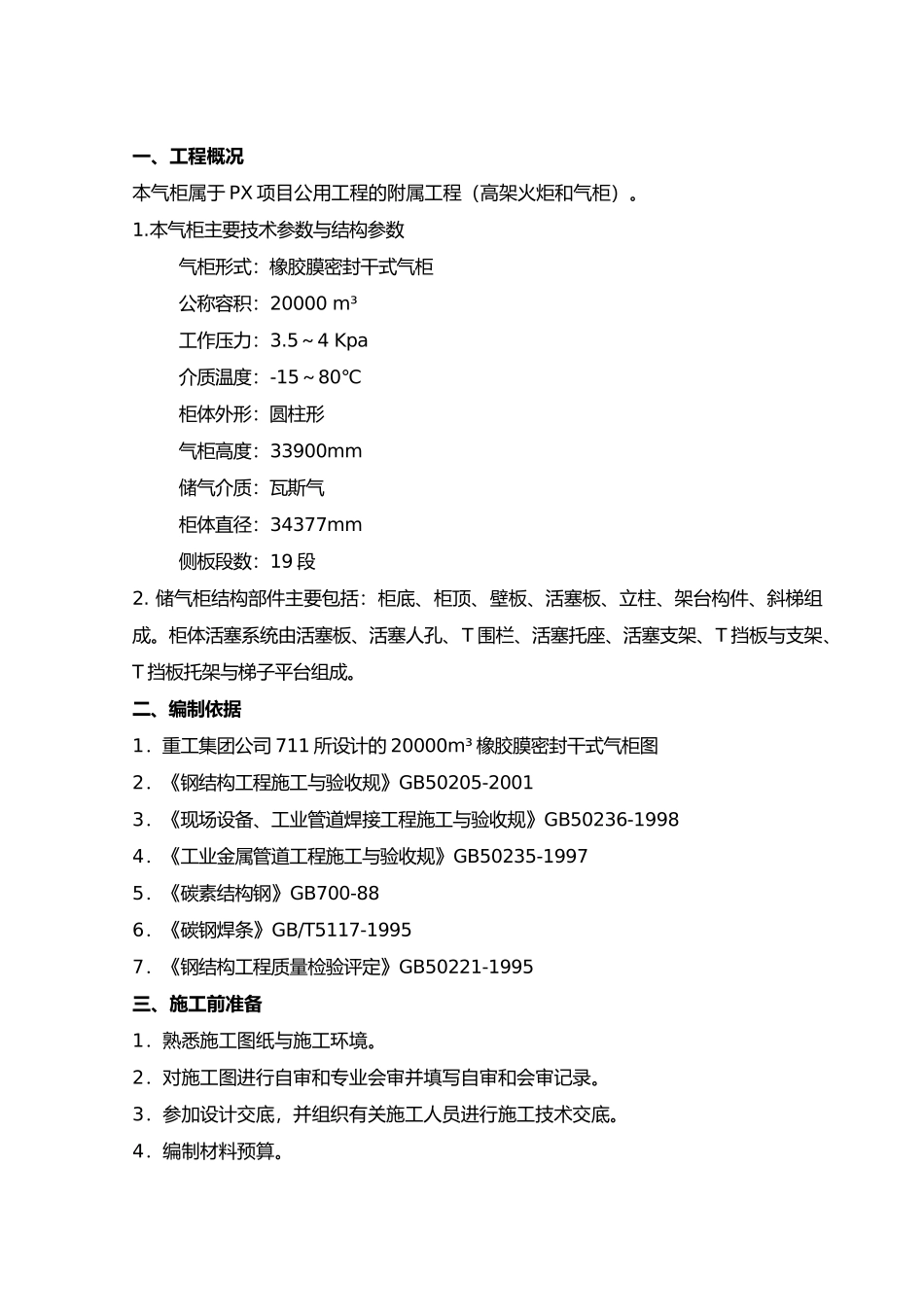

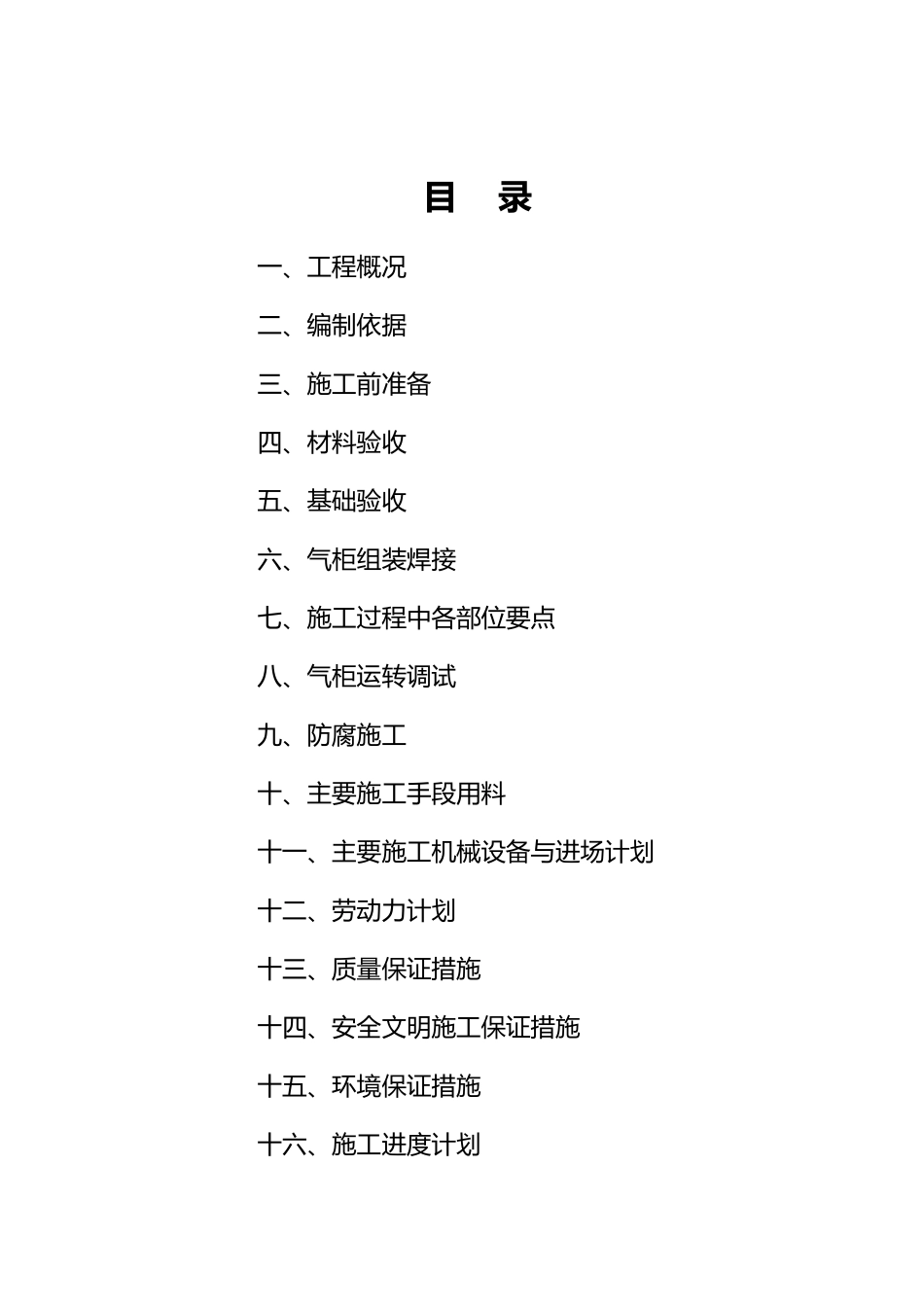

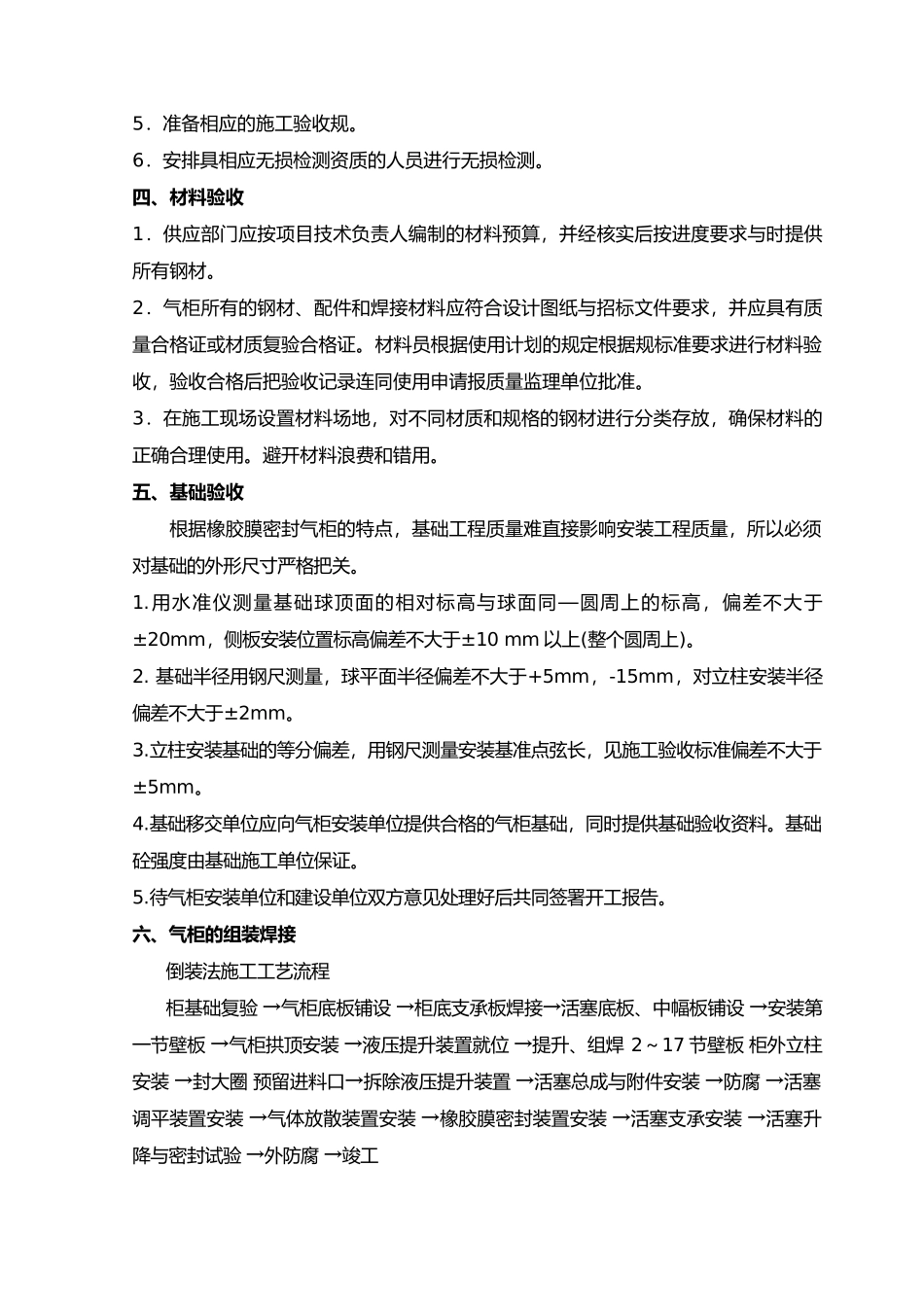

目 录一、工程概况二、编制依据三、施工前准备四、材料验收五、基础验收六、气柜组装焊接七、施工过程中各部位要点八、气柜运转调试九、防腐施工十、主要施工手段用料十一、主要施工机械设备与进场计划十二、劳动力计划十三、质量保证措施十四、安全文明施工保证措施十五、环境保证措施十六、施工进度计划一、工程概况本气柜属于 PX 项目公用工程的附属工程（高架火炬和气柜）。1.本气柜主要技术参数与结构参数气柜形式：橡胶膜密封干式气柜公称容积：20000 m³工作压力：3.5～4 Kpa介质温度：-15～80℃柜体外形：圆柱形气柜高度：33900mm储气介质：瓦斯气柜体直径：34377mm侧板段数：19 段2. 储气柜结构部件主要包括：柜底、柜顶、壁板、活塞板、立柱、架台构件、斜梯组成。柜体活塞系统由活塞板、活塞人孔、T 围栏、活塞托座、活塞支架、T 挡板与支架、T 挡板托架与梯子平台组成。二、编制依据1．重工集团公司 711 所设计的 20000m³ 橡胶膜密封干式气柜图 2．《钢结构工程施工与验收规》GB50205-2001 3．《现场设备、工业管道焊接工程施工与验收规》GB50236-1998 4．《工业金属管道工程施工与验收规》GB50235-1997 5．《碳素结构钢》GB700-88 6．《碳钢焊条》GB/T5117-19957．《钢结构工程质量检验评定》GB50221-1995 三、施工前准备1．熟悉施工图纸与施工环境。2．对施工图进行自审和专业会审并填写自审和会审记录。3．参加设计交底，并组织有关施工人员进行施工技术交底。4．编制材料预算。5．准备相应的施工验收规。6．安排具相应无损检测资质的人员进行无损检测。四、材料验收1．供应部门应按项目技术负责人编制的材料预算，并经核实后按进度要求与时提供所有钢材。2．气柜所有的钢材、配件和焊接材料应符合设计图纸与招标文件要求，并应具有质量合格证或材质复验合格证。材料员根据使用计划的规定根据规标准要求进行材料验收，验收合格后把验收记录连同使用申请报质量监理单位批准。3．在施工现场设置材料场地，对不同材质和规格的钢材进行分类存放，确保材料的正确合理使用。避开材料浪费和错用。五、基础验收根据橡胶膜密封气柜的特点，基础工程质量难直接影响安装工程质量，所以必须对基础的外形尺寸严格把关。1.用水准仪测量基础球顶面的相对标高与球面同—圆周上的标高，偏差不大于±20mm，侧板安装位置标高偏差不大于±10 mm 以上(整个圆周上)。2. 基础半径用钢尺测量，球平面半径偏差不大于+5mm，-15mm，对...
