年产焦炭70万吨焦化厂回收车间硫铵工段的工艺的设计说明

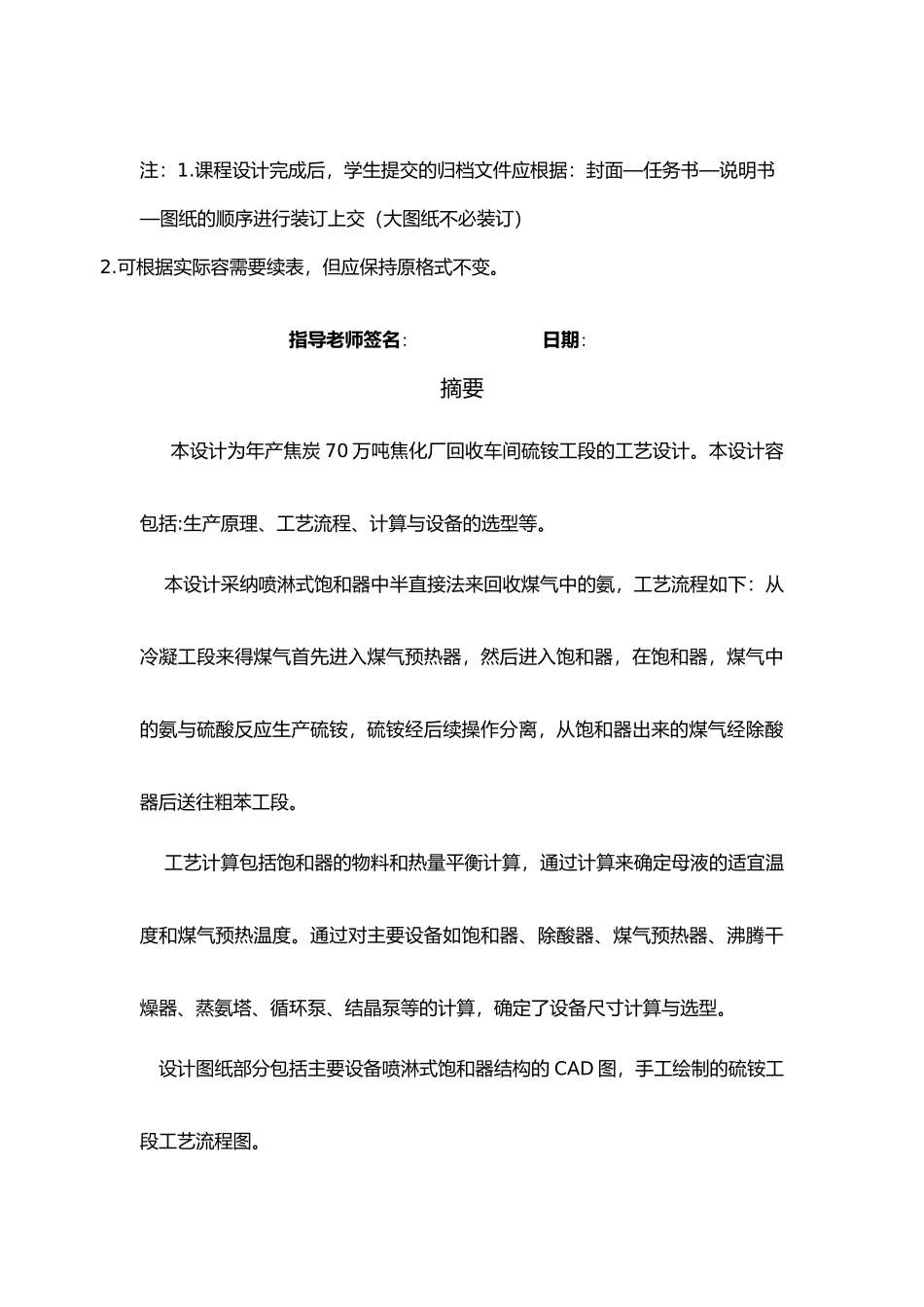

课程设计任务书专业班级学生课程名称设计名称年产 70 万吨焦化厂硫铵工段的初步设计设计周数指导老师设计任务主要设计参数剩余氨水含氨量 g/L 3.5焦炉湿煤装入量 t/h 105（70 万吨时为 105） 配煤水分 % 8.0化合水 % 2.0煤气发生量 Nm3/t 干煤 330初冷器后煤气温度 ℃ 30剩余氨水含氨量 g/L 3.5氨的产率（挥发氨） % 0.29（按部分混合氨水系统计）饱和器后煤气含氨量 g/Nm3 0.03硫酸浓度 % 92.5预热器前煤气温度 ℃ 55预热器后煤气温度 ℃ 67预热器煤气平均压力 mmHg 872饱和器前煤气压力 ㎜H2O 1800饱和器阻力 ㎜H2O 600饱和器后煤气露点温度 ℃ 45饱和器煤气温度 ℃ 55每天操作时间 h/d 15进干燥器的硫铵含水 % 2出干燥器的硫铵含水 % 0.1进干燥器的硫铵温度 ℃ 15出干燥器的硫铵温度 ℃ 68大气温度 ℃ 5相对湿度 % 84出干燥器的空气温度 ℃ 70空气加热器后空气温度 ℃ 104设计容设计要求1. 绪论。其中包括：煤炭的干净利用、脱氨简介、硫铵方法概述、硫铵方法的选择标准等。文献综述 包括课题来源、项目名称、本课题讨论领域的历史与现状、前沿进展情况分析、已有讨论成果与文献清单。2. 化工技术部分。主要包括：硫铵工艺的比较与选择、设备的选择、设备的平立面布置、整个工段的平面布置、有关专业要求等。3. 计算部分。主要包括物料衡算、热量衡算、主要设备的计算等。4. 综合技术部分5. 经济技术部分6. 其它主要参考资 料1.煤化工工艺学 化学工业 1992.52.化工原理（上、下册） 科学 1983.113.煤气设计手册（中） 1986.124.煤炭气化工程 机械工业 1992. 75.化工工艺设计手册（上） 化学工业 1989.126.焦化厂化产生产问答 冶金工业 1992.57.化肥厂技术可行性报告 省化工编 1992.128.化工设备机械基础 华东化工学院 1991.129.化工过程设计与经济 科学技术 1989.4学生提交归档文件年产 70 万吨焦化厂硫铵工段的初步设计课程设计说明书一本硫铵工段生产工艺流程图一套（手工绘制）2#图纸主要设备结构图喷淋式饱和器装配图一套（CAD 绘制）2#图纸注：1.课程设计完成后，学生提交的归档文件应根据：封面—任务书—说明书—图纸的顺序进行装订上交（大图纸不必装订） 2.可根据实际容需要续表，但应保持原格式不变。指导老师签名： 日期： 摘要 本设计为年产焦炭 70 万吨焦化厂回收车间硫铵工段的工艺设计。本设计容包括:生产原理、工艺流程、计算与...
