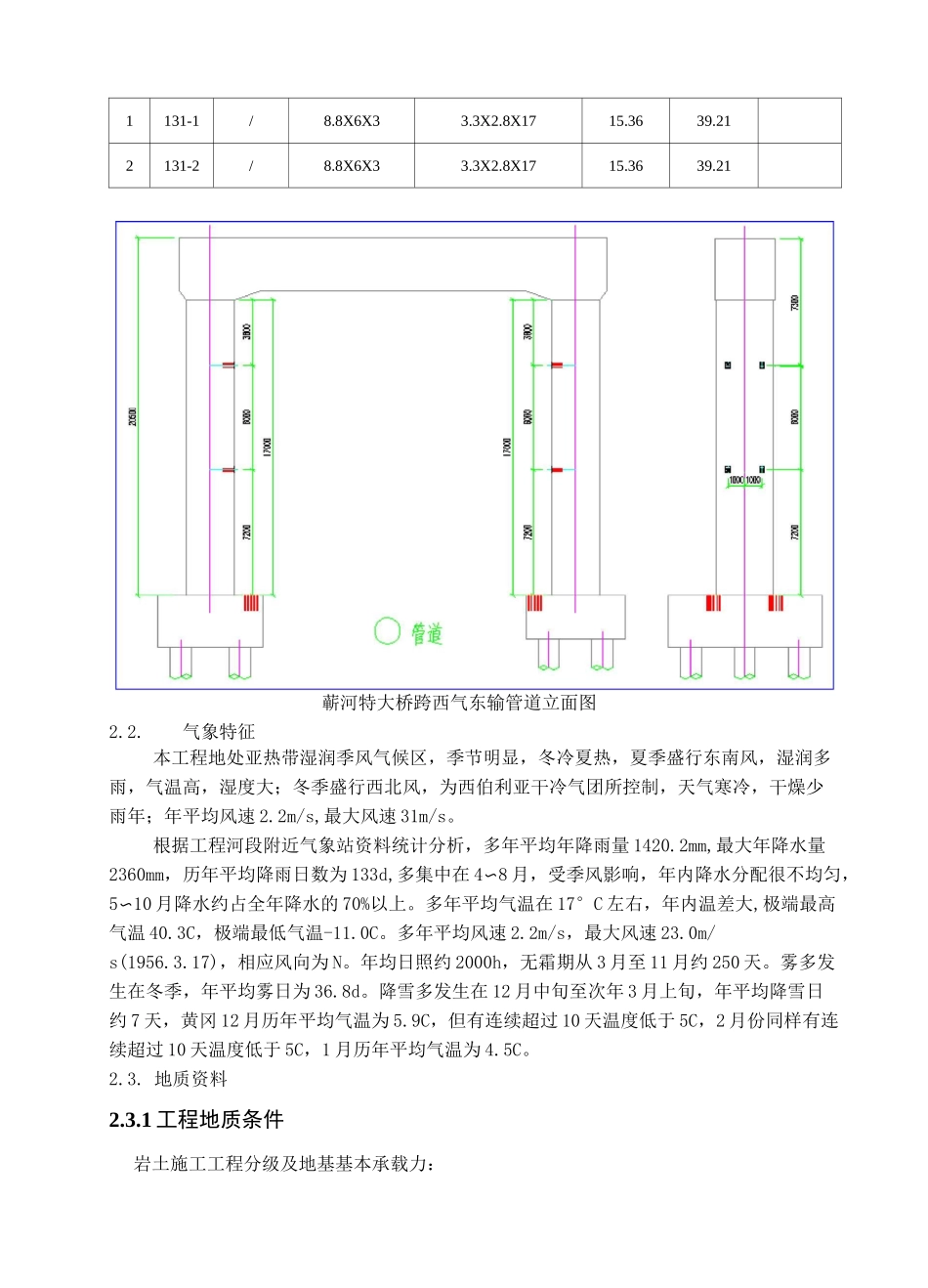

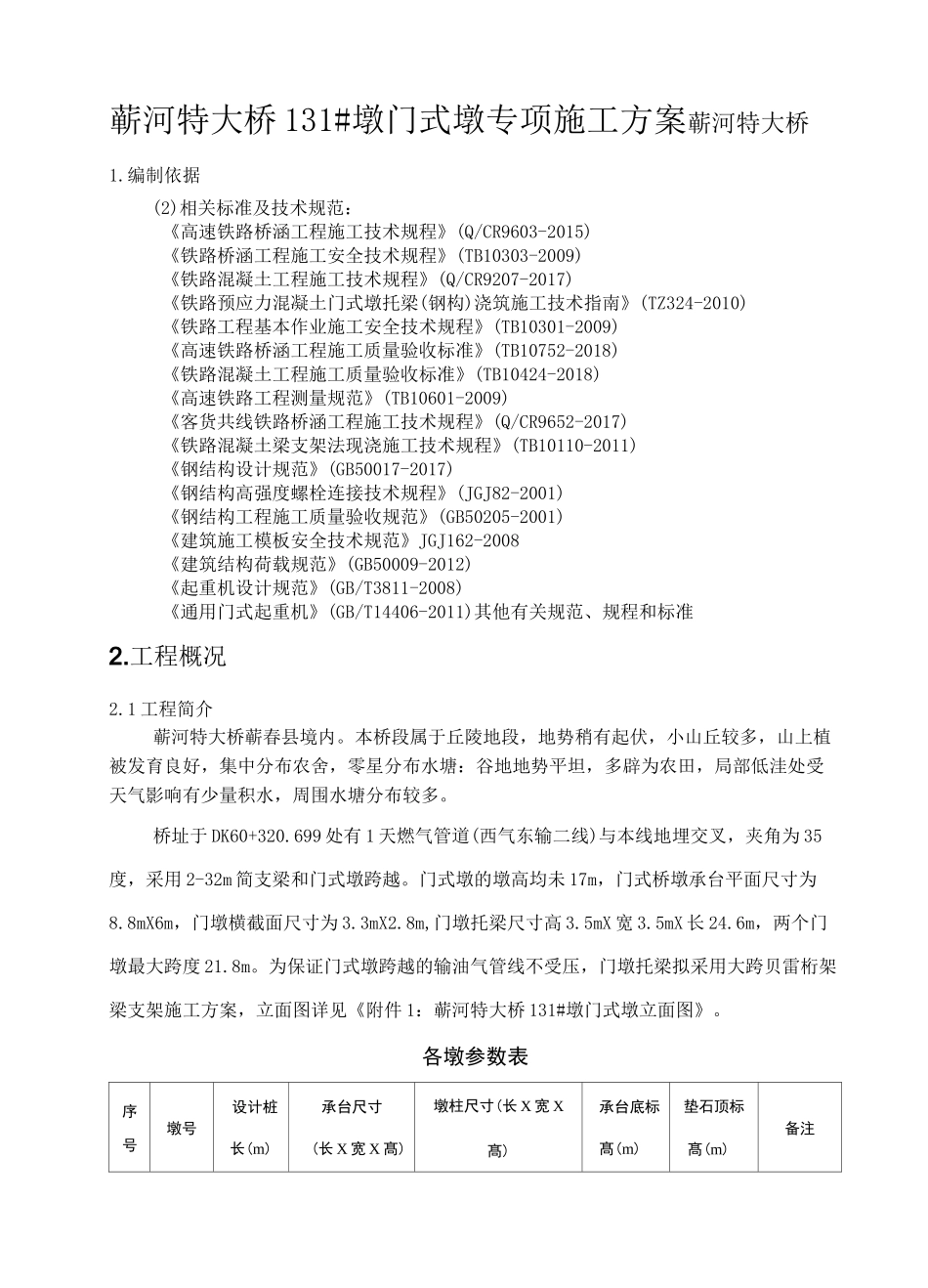

蕲河特大桥 131#墩门式墩专项施工方案蕲河特大桥1.编制依据(2)相关标准及技术规范：《高速铁路桥涵工程施工技术规程》(Q/CR9603-2015)《铁路桥涵工程施工安全技术规程》(TB10303-2009)《铁路混凝土工程施工技术规程》(Q/CR9207-2017)《铁路预应力混凝土门式墩托梁(钢构)浇筑施工技术指南》(TZ324-2010)《铁路工程基本作业施工安全技术规程》(TB10301-2009)《高速铁路桥涵工程施工质量验收标准》(TB10752-2018)《铁路混凝土工程施工质量验收标准》(TB10424-2018)《高速铁路工程测量规范》(TB10601-2009)《客货共线铁路桥涵工程施工技术规程》(Q/CR9652-2017)《铁路混凝土梁支架法现浇施工技术规程》(TB10110-2011)《钢结构设计规范》(GB50017-2017)《钢结构高强度螺栓连接技术规程》(JGJ82-2001)《钢结构工程施工质量验收规范》(GB50205-2001)《建筑施工模板安全技术规范》JGJ162-2008《建筑结构荷载规范》(GB50009-2012)《起重机设计规范》(GB/T3811-2008)《通用门式起重机》(GB/T14406-2011)其他有关规范、规程和标准2.工程概况2.1 工程简介蕲河特大桥蕲春县境内。本桥段属于丘陵地段，地势稍有起伏，小山丘较多，山上植被发育良好，集中分布农舍，零星分布水塘：谷地地势平坦，多辟为农田，局部低洼处受天气影响有少量积水，周围水塘分布较多。桥址于 DK60+320.699 处有 1 天燃气管道(西气东输二线)与本线地埋交叉，夹角为 35度，采用 2-32m 简支梁和门式墩跨越。门式墩的墩高均未 17m，门式桥墩承台平面尺寸为8.8mX6m，门墩横截面尺寸为 3.3mX2.8m,门墩托梁尺寸高 3.5mX 宽 3.5mX 长 24.6m，两个门墩最大跨度 21.8m。为保证门式墩跨越的输油气管线不受压，门墩托梁拟采用大跨贝雷桁架梁支架施工方案，立面图详见《附件 1：蕲河特大桥 131#墩门式墩立面图》。各墩参数表序号墩号设计桩长(m)承台尺寸(长 X 宽 X 髙)墩柱尺寸(长 X 宽 X髙)承台底标髙(m)垫石顶标髙(m)备注1131-1/8.8X6X33.3X2.8X1715.3639.212131-2/8.8X6X33.3X2.8X1715.3639.21蕲河特大桥跨西气东输管道立面图2.2.气象特征本工程地处亚热带湿润季风气候区，季节明显，冬冷夏热，夏季盛行东南风，湿润多雨，气温高，湿度大；冬季盛行西北风，为西伯利亚干冷气团所控制，天气寒冷，干燥少雨年；年平均风速 2.2m/s,最大风速 31m/s。根据工程河段附近气象站资料统计分析，多年平均年降雨量 1420.2mm,最大年降水量2360mm，历年平均降雨日数为 133d,多集中...
