虹吸排水的施工工艺

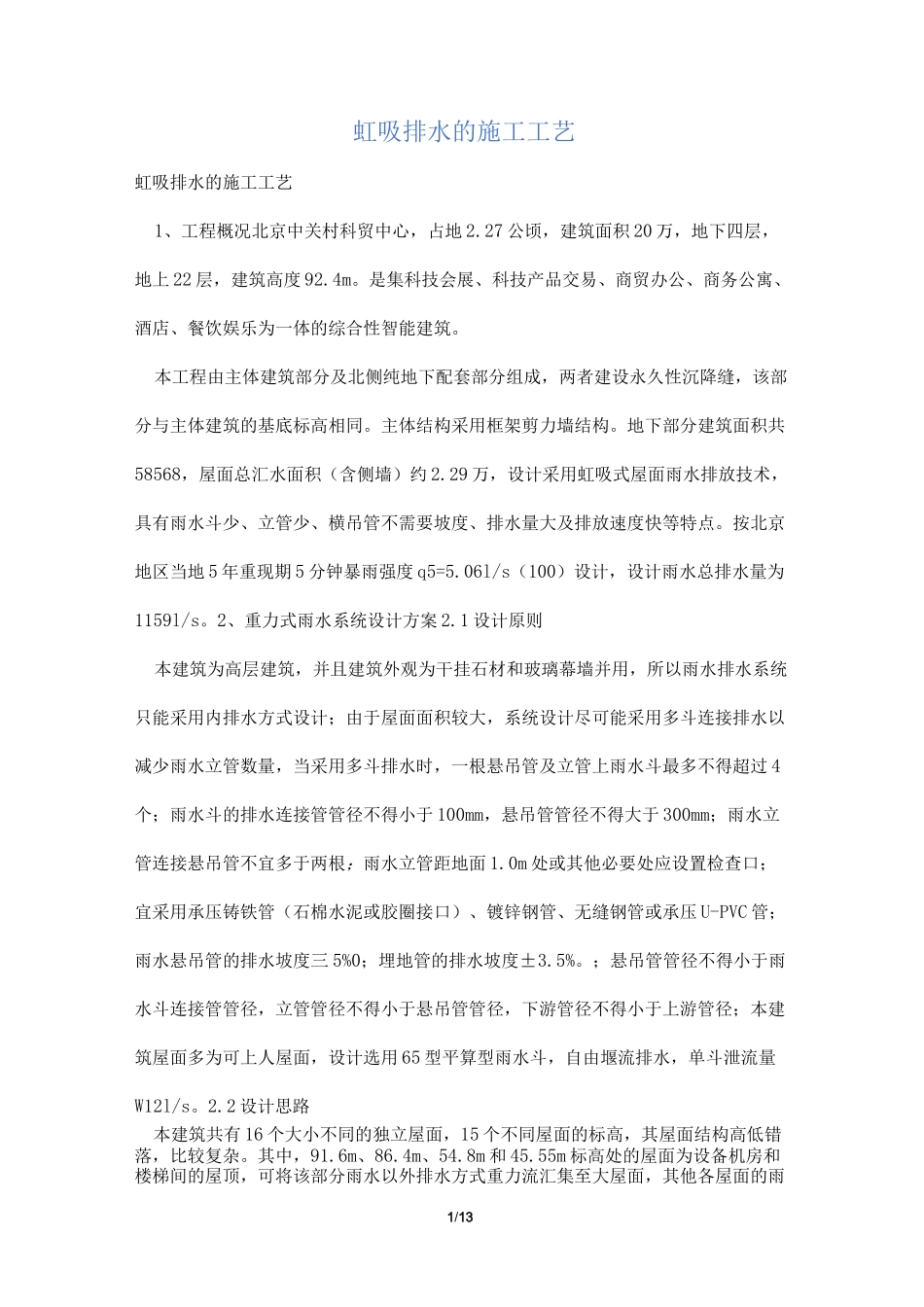

虹吸排水的施工工艺_第1页
1/12

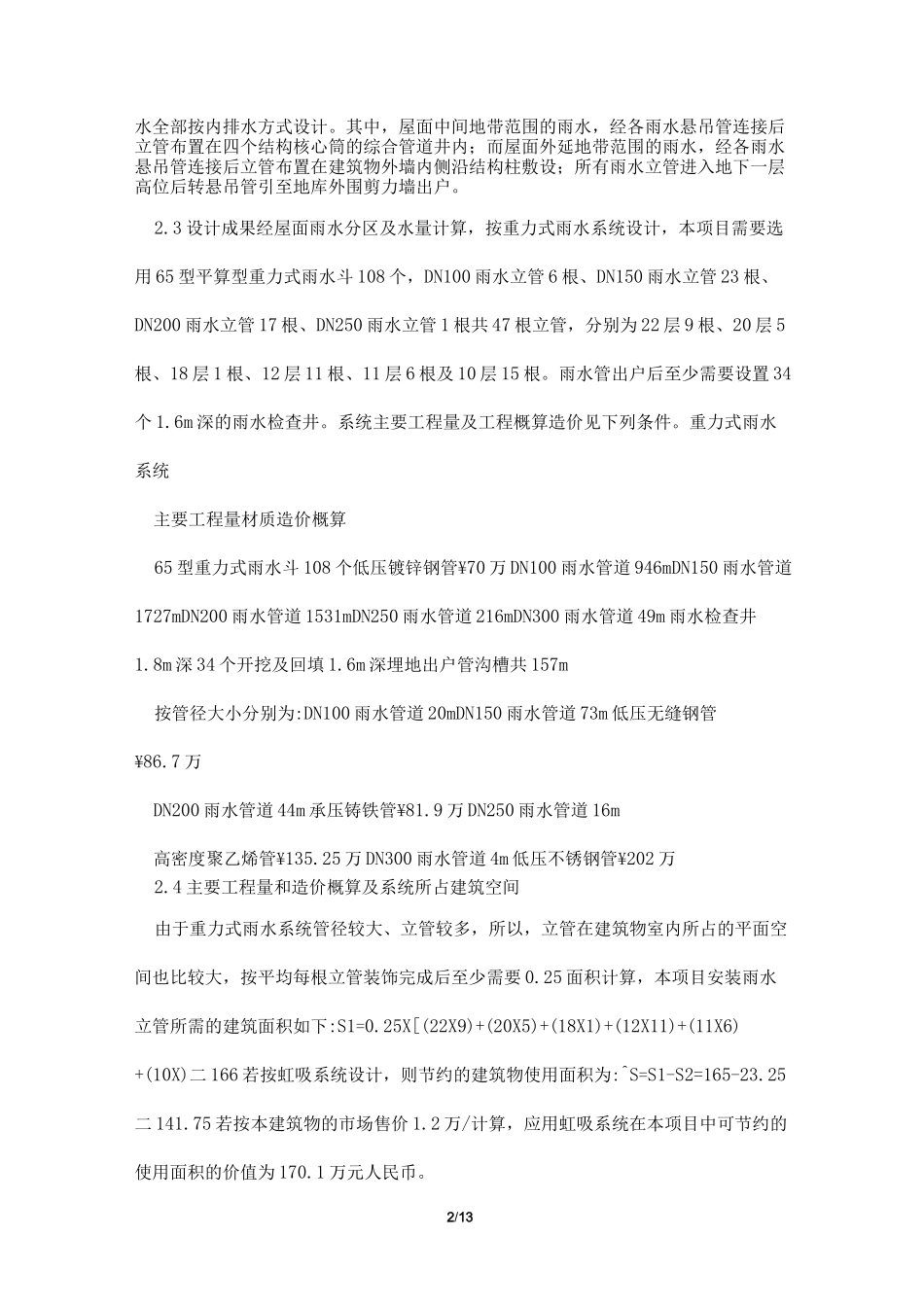

虹吸排水的施工工艺_第2页
2/12

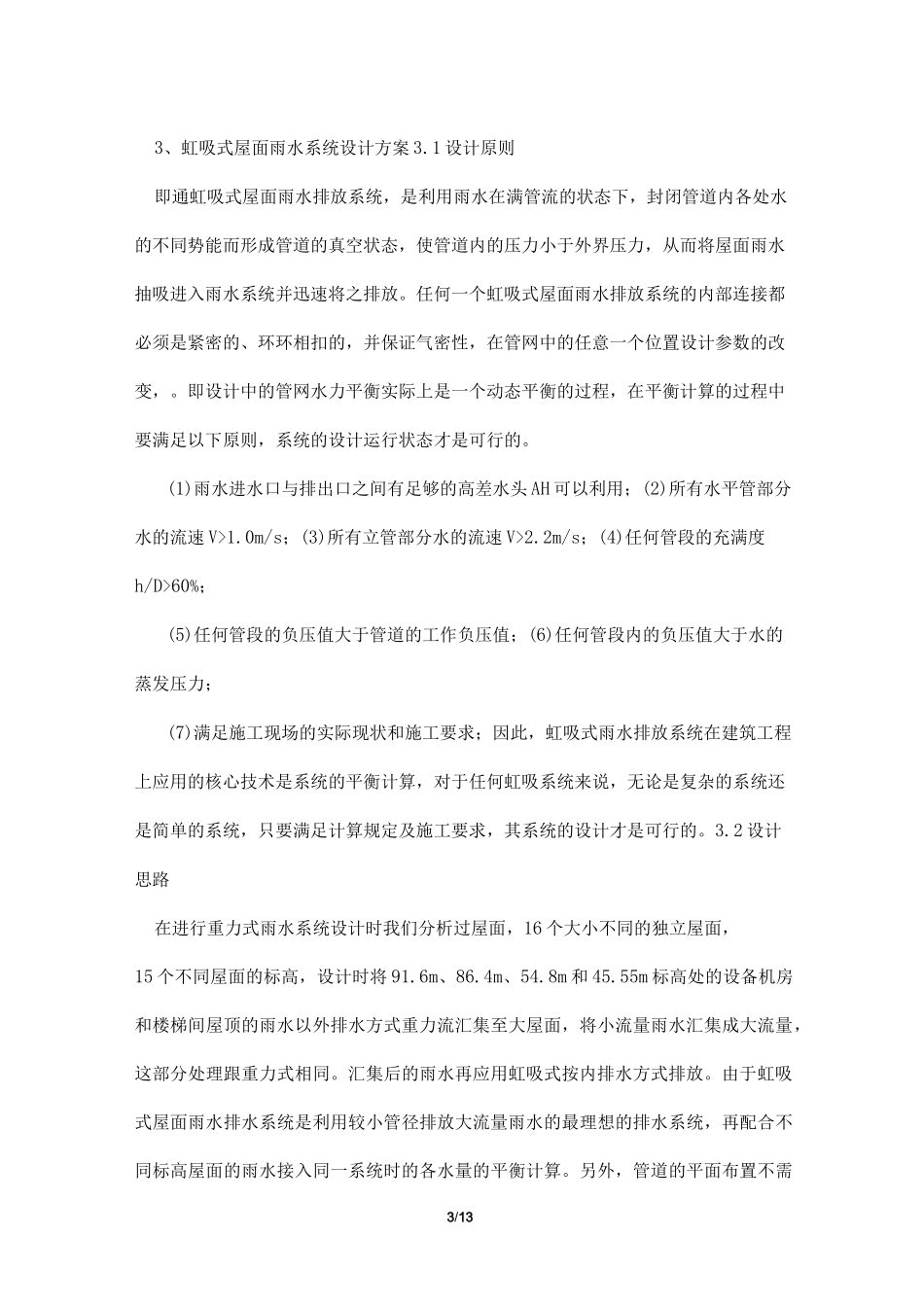

虹吸排水的施工工艺_第3页
3/12
1/13虹吸排水的施工工艺虹吸排水的施工工艺1、工程概况北京中关村科贸中心,占地 2.27 公顷,建筑面积 20 万,地下四层,地上 22 层,建筑高度 92.4m。是集科技会展、科技产品交易、商贸办公、商务公寓、酒店、餐饮娱乐为一体的综合性智能建筑。本工程由主体建筑部分及北侧纯地下配套部分组成,两者建设永久性沉降缝,该部分与主体建筑的基底标高相同。主体结构采用框架剪力墙结构。地下部分建筑面积共58568,屋面总汇水面积(含侧墙)约 2.29 万,设计采用虹吸式屋面雨水排放技术,具有雨水斗少、立管少、横吊管不需要坡度、排水量大及排放速度快等特点。按北京地区当地 5 年重现期 5 分钟暴雨强度 q5=5.06l/s(100)设计,设计雨水总排水量为1159l/s。2、重力式雨水系统设计方案 2.1 设计原则本建筑为高层建筑,并且建筑外观为干挂石材和玻璃幕墙并用,所以雨水排水系统只能采用内排水方式设计;由于屋面面积较大,系统设计尽可能采用多斗连接排水以减少雨水立管数量,当采用多斗排水时,一根悬吊管及立管上雨水斗最多不得超过 4个;雨水斗的排水连接管管径不得小于 100mm,悬吊管管径不得大于 300mm;雨水立管连接悬吊管不宜多于两根;雨水立管距地面 1.0m 处或其他必要处应设置检查口;宜采用承压铸铁管(石棉水泥或胶圈接口)、镀锌钢管、无缝钢管或承压 U-PVC 管;雨水悬吊管的排水坡度三 5%0;埋地管的排水坡度±3.5%。;悬吊管管径不得小于雨水斗连接管管径,立管管径不得小于悬吊管管径,下游管径不得小于上游管径;本建筑屋面多为可上人屋面,设计选用 65 型平算型雨水斗,自由堰流排水,单斗泄流量W12l/s。2.2 设计思路本建筑共有 16 个大小不同的独立屋面,15 个不同屋面的标高,其屋面结构高低错落,比较复杂。其中,91.6m、86.4m、54.8m 和 45.55m 标高处的屋面为设备机房和楼梯间的屋顶,可将该部分雨水以外排水方式重力流汇集至大屋面,其他各屋面的雨2/13水全部按内排水方式设计。其中,屋面中间地带范围的雨水,经各雨水悬吊管连接后立管布置在四个结构核心筒的综合管道井内;而屋面外延地带范围的雨水,经各雨水悬吊管连接后立管布置在建筑物外墙内侧沿结构柱敷设;所有雨水立管进入地下一层高位后转悬吊管引至地库外围剪力墙出户。2.3 设计成果经屋面雨水分区及水量计算,按重力式雨水系统设计,本项目需要选用 65 型平算型重力式雨水斗 108 个,DN100 雨水立管 6 根、DN150 雨水立...
