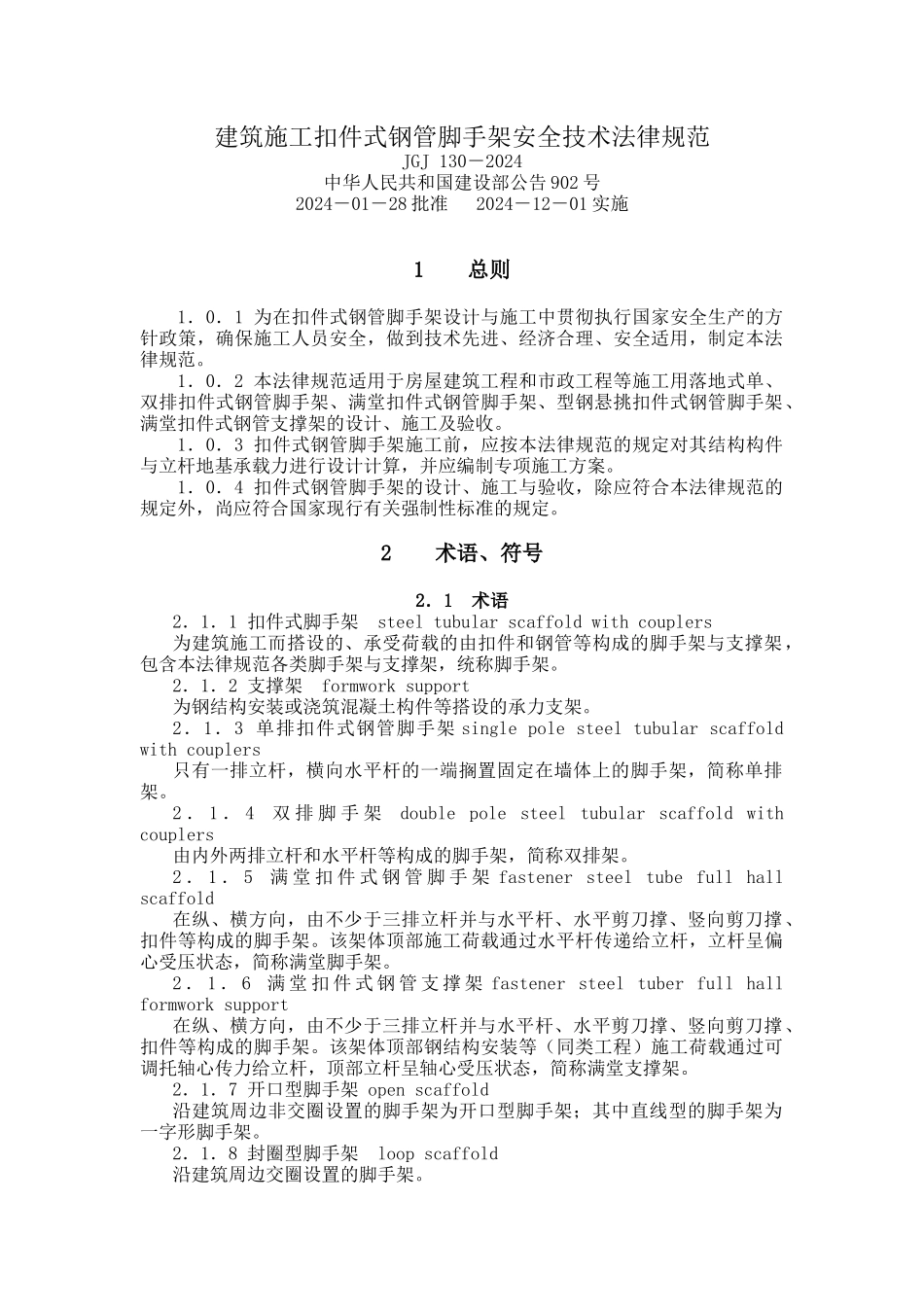

建筑施工扣件式钢管脚手架安全技术法律规范JGJ 130-2024中华人民共和国建设部公告 902 号2024-01-28 批准 2024-12-01 实施1 总则1.0.1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策,确保施工人员安全,做到技术先进、经济合理、安全适用,制定本法律规范。1.0.2 本法律规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。1.0.3 扣件式钢管脚手架施工前,应按本法律规范的规定对其结构构件与立杆地基承载力进行设计计算,并应编制专项施工方案。1.0.4 扣件式钢管脚手架的设计、施工与验收,除应符合本法律规范的规定外,尚应符合国家现行有关强制性标准的规定。2 术语、符号2.1 术语2.1.1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架,包含本法律规范各类脚手架与支撑架,统称脚手架。2.1.2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。2.1.3 单排扣件式钢管脚手架 single pole steel tubular scaffold with couplers只有一排立杆,横向水平杆的一端搁置固定在墙体上的脚手架,简称单排架。2 . 1 . 4 双 排 脚 手 架 double pole steel tubular scaffold with couplers由内外两排立杆和水平杆等构成的脚手架,简称双排架。2 . 1 . 5 满 堂 扣 件 式 钢 管 脚 手 架 fastener steel tube full hall scaffold 在纵、横方向,由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部施工荷载通过水平杆传递给立杆,立杆呈偏心受压状态,简称满堂脚手架。2 . 1 . 6 满 堂 扣 件 式 钢 管 支 撑 架 fastener steel tuber full hall formwork support在纵、横方向,由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部钢结构安装等(同类工程)施工荷载通过可调托轴心传力给立杆,顶部立杆呈轴心受压状态,简称满堂支撑架。2.1.7 开口型脚手架 open scaffold沿建筑周边非交圈设置的脚手架为开口型脚手架;其中直线型的脚手架为一字形脚手架。2.1.8 封圈型脚手架 loop scaffold沿建筑周边交圈设置的脚手架。2...
