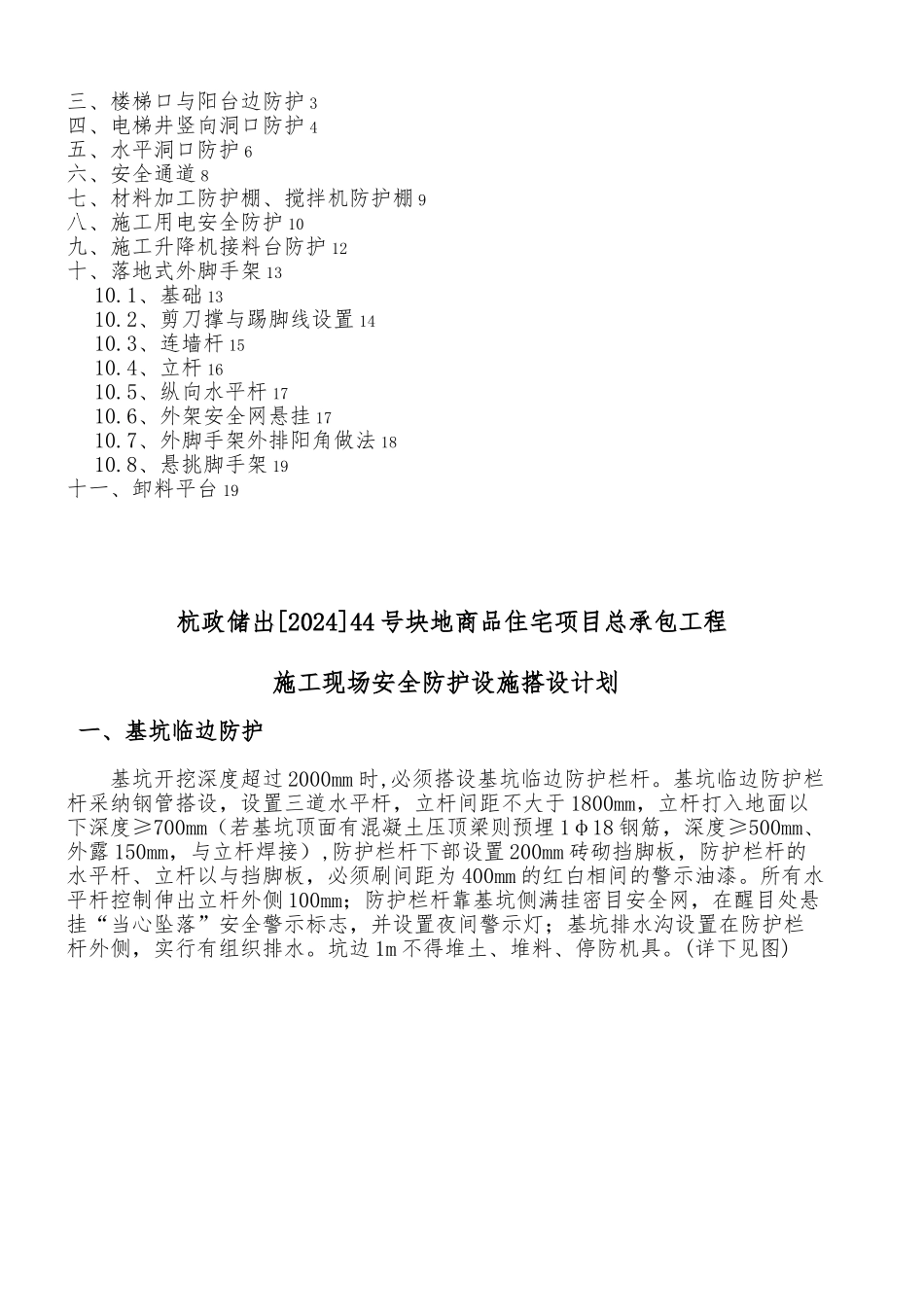

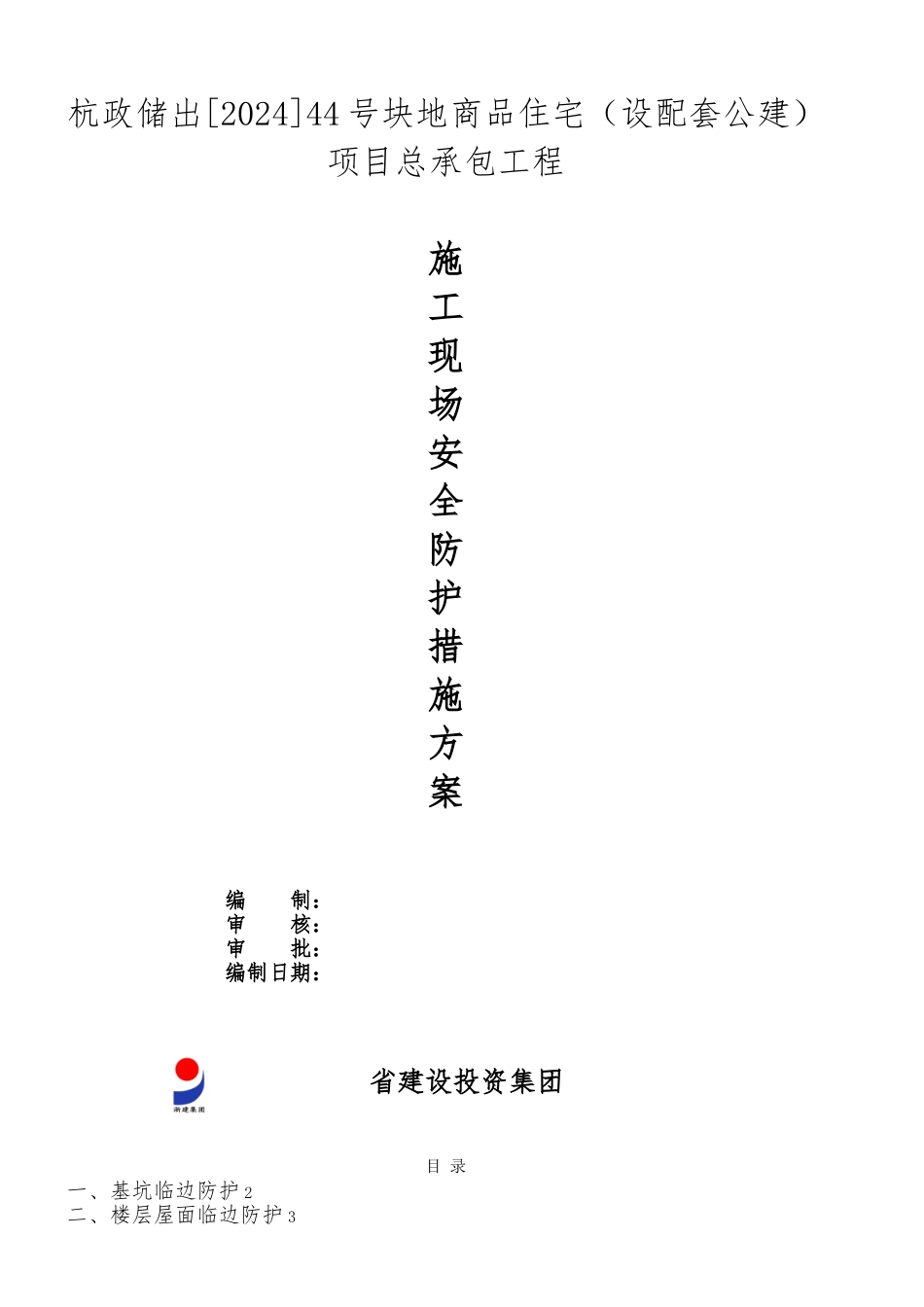

杭政储出[2024]44 号块地商品住宅（设配套公建）项目总承包工程施工现场安全防护措施方案编 制：审 核：审 批：编制日期： 省建设投资集团目 录一、基坑临边防护 2二、楼层屋面临边防护 3三、楼梯口与阳台边防护 3四、电梯井竖向洞口防护 4五、水平洞口防护 6六、安全通道 8七、材料加工防护棚、搅拌机防护棚 9八、施工用电安全防护 10九、施工升降机接料台防护 12十、落地式外脚手架 1310.1、基础 1310.2、剪刀撑与踢脚线设置 1410.3、连墙杆 1510.4、立杆 1610.5、纵向水平杆 1710.6、外架安全网悬挂 1710.7、外脚手架外排阳角做法 1810.8、悬挑脚手架 19十一、卸料平台 19杭政储出[2024]44 号块地商品住宅项目总承包工程施工现场安全防护设施搭设计划一、基坑临边防护基坑开挖深度超过 2000mm 时,必须搭设基坑临边防护栏杆。基坑临边防护栏杆采纳钢管搭设，设置三道水平杆，立杆间距不大于 1800mm，立杆打入地面以下深度≥700mm（若基坑顶面有混凝土压顶梁则预埋 1φ18 钢筋，深度≥500mm、外露 150mm，与立杆焊接）,防护栏杆下部设置 200mm 砖砌挡脚板，防护栏杆的水平杆、立杆以与挡脚板，必须刷间距为 400mm 的红白相间的警示油漆。所有水平杆控制伸出立杆外侧 100mm；防护栏杆靠基坑侧满挂密目安全网，在醒目处悬挂“当心坠落”安全警示标志，并设置夜间警示灯；基坑排水沟设置在防护栏杆外侧，实行有组织排水。坑边 1m 不得堆土、堆料、停防机具。(详下见图)二、楼层、屋面临边防护当临边窗台或屋面女儿墙高度≤800mm，外侧高差大于 2000mm 时，需要搭设临边防护；临边采纳 Ф48mm、厚 3.5mm 钢管搭设，立杆间距不大于 1.8m，下边在 0.18m 高度设置扫地杆一道。防护栏杆与结构柱处采纳钢管抱箍方式拉结，防护高度 0.6m、1.2m 两道，扫地杆涂红白相间警示色，间距为 400mm。如图所示：三、楼梯口与阳台边防护延楼梯踏步采纳 Ф48mm、厚 3.5mm 钢管搭设，立杆间距不大于 1.8m，防护高度 0.6m、1.2m 各一道，下边设置踢脚板 0.18m 或在 0.18m 高度设置扫地杆一道。踢脚板、钢管均涂红白相间警示色，踢脚板间距 150mm，钢管间距为 400m。楼梯间必须设置照明，采纳 36V 低压供电，并设置灯罩。如下图所示：四、电梯井、竖向洞口防护1、电梯井门洞安装 1800mm 高立式钢筋防护门，钢筋直径为 φ14～φ16，竖向钢筋间距不大于 150mm；底部安装 200mm 高、1mm 厚钢板,刷红...
