电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

建筑施工试样的制备

建筑施工试样的制备_第1页
1/48

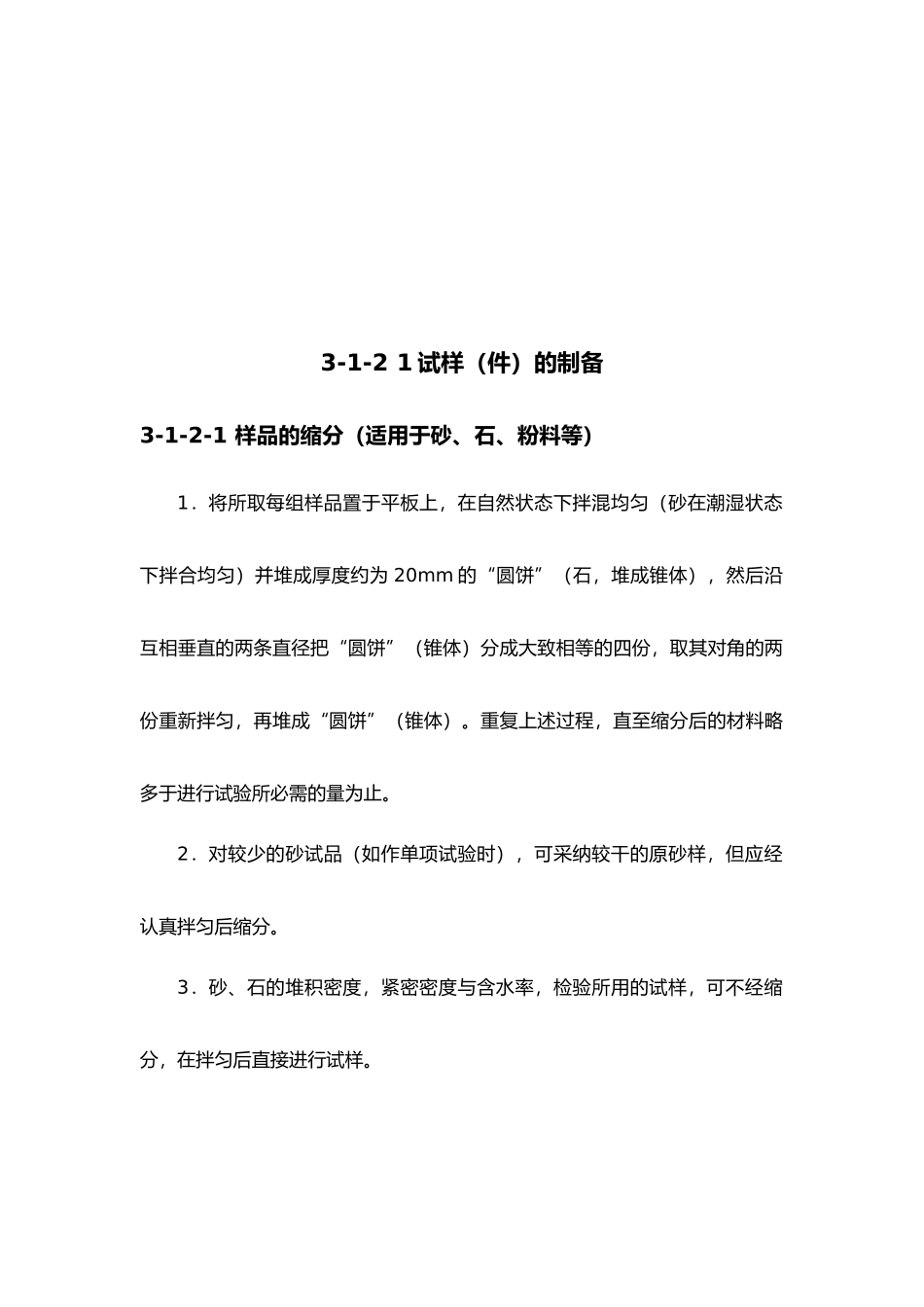

建筑施工试样的制备_第2页
2/48

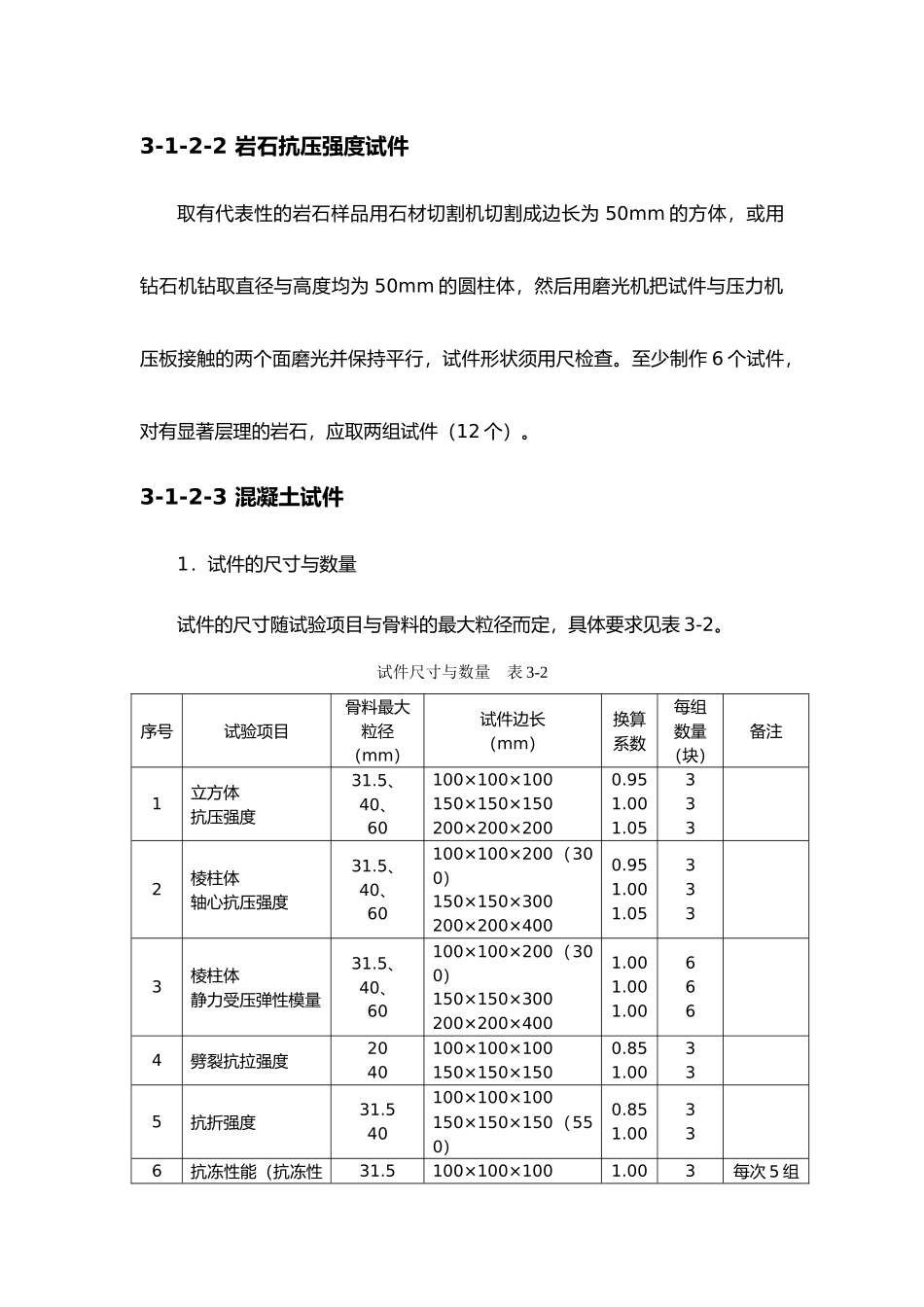

建筑施工试样的制备_第3页
3/48
建筑施工试样的制备----------------------- -----------------------日期:3-1-2 1 试样(件)的制备3-1-2-1 样品的缩分(适用于砂、石、粉料等)1.将所取每组样品置于平板上,在自然状态下拌混均匀(砂在潮湿状态下拌合均匀)并堆成厚度约为 20mm 的“圆饼”(石,堆成锥体),然后沿互相垂直的两条直径把“圆饼”(锥体)分成大致相等的四份,取其对角的两份重新拌匀,再堆成“圆饼”(锥体)。重复上述过程,直至缩分后的材料略多于进行试验所必需的量为止。2.对较少的砂试品(如作单项试验时),可采纳较干的原砂样,但应经认真拌匀后缩分。3.砂、石的堆积密度,紧密密度与含水率,检验所用的试样,可不经缩分,在拌匀后直接进行试样。3-1-2-2 岩石抗压强度试件取有代表性的岩石样品用石材切割机切割成边长为 50mm 的方体,或用钻石机钻取直径与高度均为 50mm 的圆柱体,然后用磨光机把试件与压力机压板接触的两个面磨光并保持平行,试件形状须用尺检查。至少制作 6 个试件,对有显著层理的岩石,应取两组试件(12 个)。3-1-2-3 混凝土试件1.试件的尺寸与数量试件的尺寸随试验项目与骨料的最大粒径而定,具体要求见表 3-2。试件尺寸与数量 表 3-2序号试验项目骨料最大粒径(mm)试件边长(mm)换算系数每组数量(块)备注1立方体抗压强度31.5、40、60100×100×100150×150×150200×200×2000.951.001.053332棱柱体轴心抗压强度31.5、40、60100×100×200(300)150×150×300200×200×4000.951.001.053333棱柱体静力受压弹性模量31.5、40、60100×100×200(300)150×150×300200×200×4001.001.001.006664劈裂抗拉强度2040100×100×100150×150×1500.851.00335抗折强度31.540100×100×100150×150×150(550)0.851.00336抗冻性能(抗冻性31.5100×100×1001.003每次 5 组等级测定)4060150×150×150200×200×2001.001.0033每次 5 组每次 5 组7抗冻性能(耐久性系数测定)31.5100×100×40038抗渗性能直 径175~185高15069收缩100×100×515310碳化31.54060100×100×300150×150×450200×200×6003332.试件的成型试件成型方法应与实际施工采纳的方法一样。用振动台成型时,应将拌合物一次装入试模,装料时应用抹刀沿试模壁略加插捣并使拌合物高出试模上口。振动时应防止试模在振动台上自由跳动,振动应持续到混凝土表面出浆为止,刮除多余的混凝土,并用抹刀抹平。用人工插捣时,拌合物应分为二层...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

建筑施工试样的制备

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
