弧面凸轮数控转台的设计概要

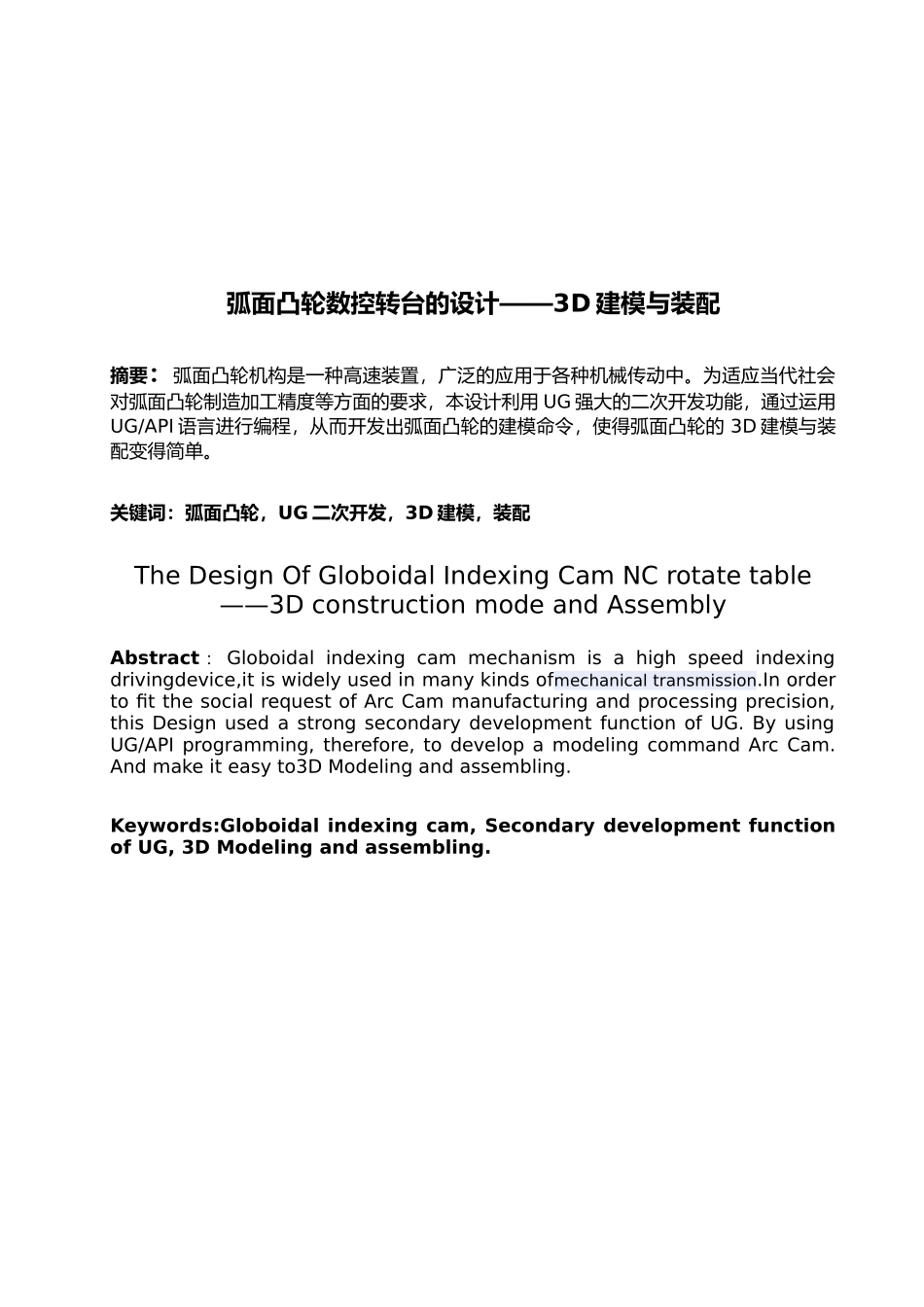

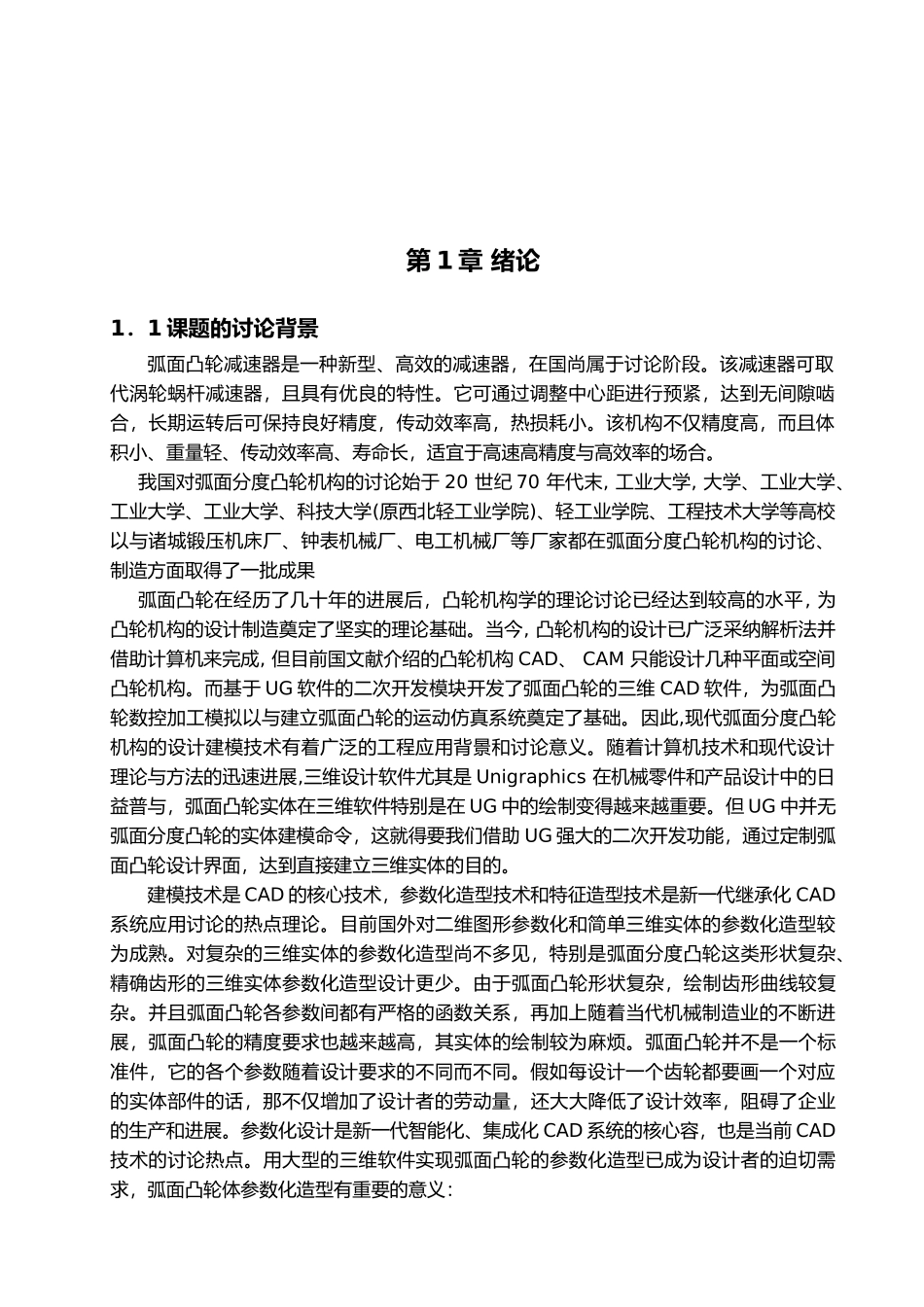

弧面凸轮数控转台的设计概要----------------------- -----------------------日期：弧面凸轮数控转台的设计——3D 建模与装配摘要：弧面凸轮机构是一种高速装置，广泛的应用于各种机械传动中。为适应当代社会对弧面凸轮制造加工精度等方面的要求，本设计利用 UG 强大的二次开发功能，通过运用UG/API 语言进行编程，从而开发出弧面凸轮的建模命令，使得弧面凸轮的 3D 建模与装配变得简单。关键词：弧面凸轮，UG 二次开发，3D 建模，装配The Design Of Globoidal Indexing Cam NC rotate table——3D construction mode and AssemblyAbstract ： Globoidal indexing cam mechanism is a high speed indexing drivingdevice,it is widely used in many kinds ofmechanical transmission.In order to fit the social request of Arc Cam manufacturing and processing precision, this Design used a strong secondary development function of UG. By using UG/API programming, therefore, to develop a modeling command Arc Cam. And make it easy to3D Modeling and assembling.Keywords:Globoidal indexing cam, Secondary development function of UG, 3D Modeling and assembling.第 1 章 绪论1．1 课题的讨论背景弧面凸轮减速器是一种新型、高效的减速器，在国尚属于讨论阶段。该减速器可取代涡轮蜗杆减速器，且具有优良的特性。它可通过调整中心距进行预紧，达到无间隙啮合，长期运转后可保持良好精度，传动效率高，热损耗小。该机构不仅精度高，而且体积小、重量轻、传动效率高、寿命长，适宜于高速高精度与高效率的场合。我国对弧面分度凸轮机构的讨论始于 20 世纪 70 年代末, 工业大学, 大学、工业大学、工业大学、工业大学、科技大学(原西北轻工业学院)、轻工业学院、工程技术大学等高校以与诸城锻压机床厂、钟表机械厂、电工机械厂等厂家都在弧面分度凸轮机构的讨论、制造方面取得了一批成果弧面凸轮在经历了几十年的进展后，凸轮机构学的理论讨论已经达到较高的水平, 为凸轮机构的设计制造奠定了坚实的理论基础。当今, 凸轮机构的设计已广泛采纳解析法并借助计算机来完成, 但目前国文献介绍的凸轮机构 CAD、 CAM 只能设计几种平面或空间凸轮机构。而基于 UG 软件的二次开发模块开发了弧面凸轮的三维 CAD 软件，...
