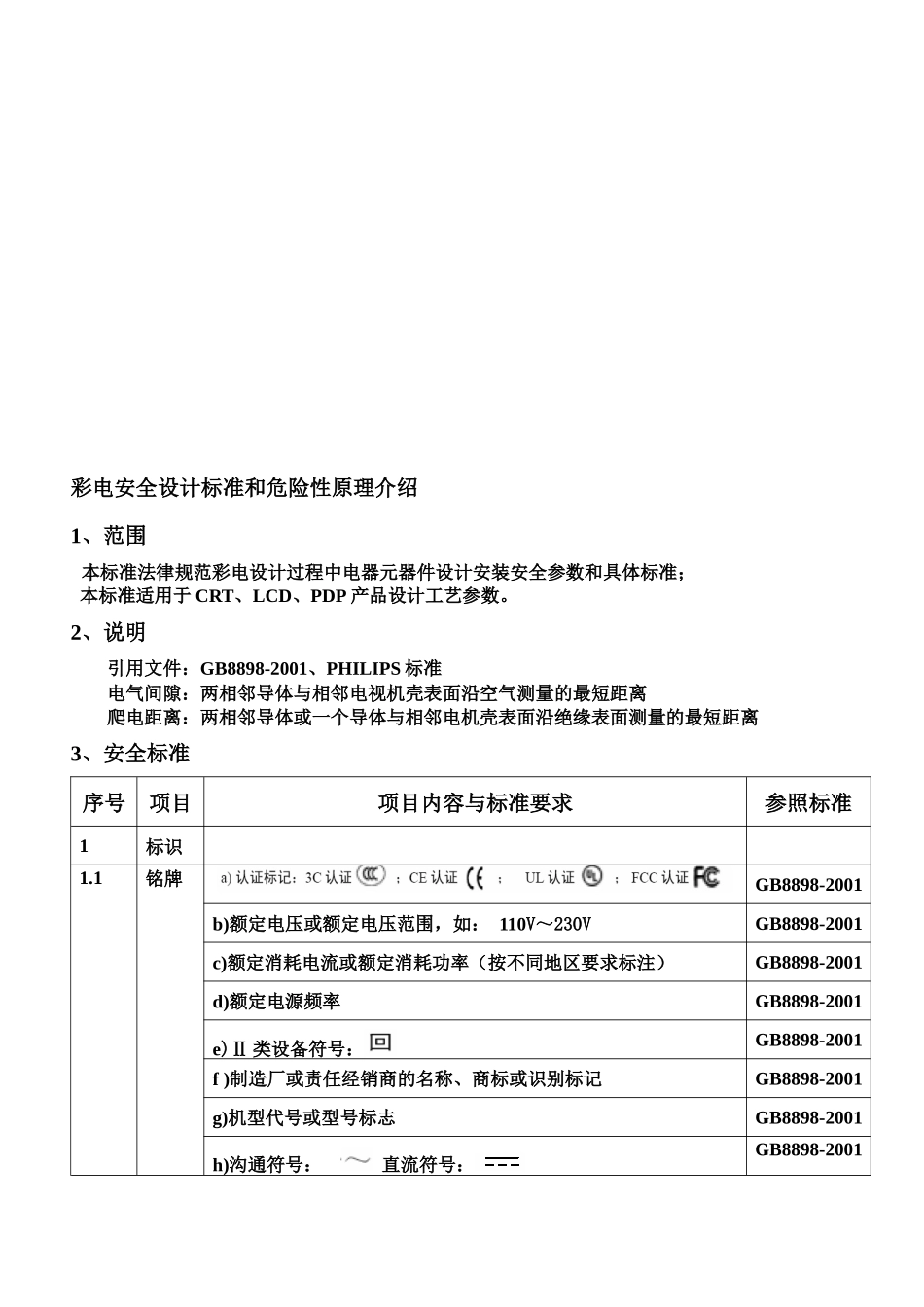

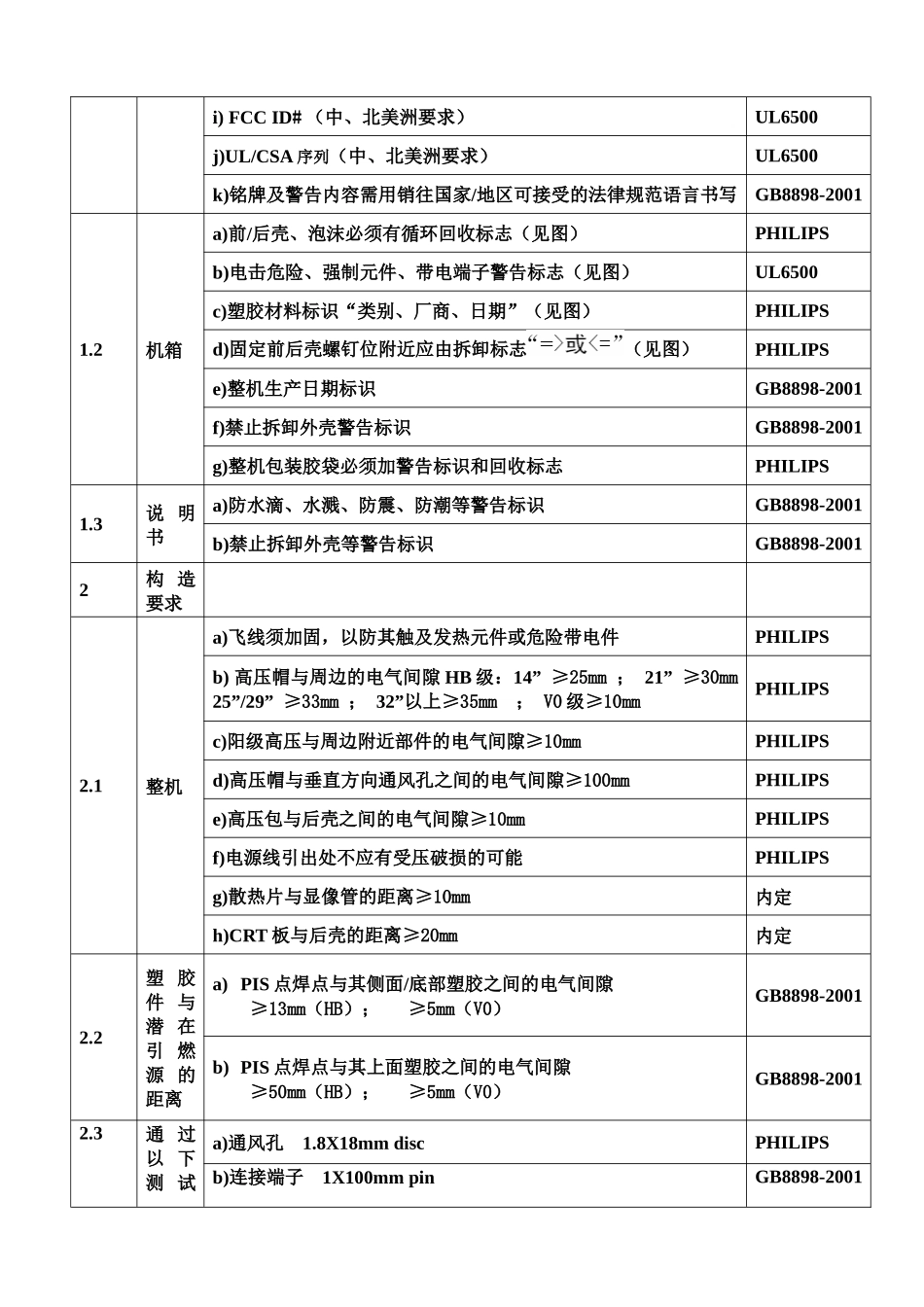

彩电安全设计标准和危险性原理介绍1、范围 本标准法律规范彩电设计过程中电器元器件设计安装安全参数和具体标准; 本标准适用于 CRT、LCD、PDP 产品设计工艺参数。2、说明引用文件:GB8898-2001、PHILIPS 标准电气间隙:两相邻导体与相邻电视机壳表面沿空气测量的最短距离爬电距离:两相邻导体或一个导体与相邻电机壳表面沿绝缘表面测量的最短距离3、安全标准序号项目项目内容与标准要求参照标准1标识1.1铭牌GB8898-2001b)额定电压或额定电压范围,如: 110V~230VGB8898-2001c)额定消耗电流或额定消耗功率(按不同地区要求标注)GB8898-2001d)额定电源频率GB8898-2001e)Ⅱ 类设备符号:GB8898-2001f )制造厂或责任经销商的名称、商标或识别标记GB8898-2001g)机型代号或型号标志GB8898-2001h)沟通符号: 直流符号:GB8898-2001i) FCC ID# (中、北美洲要求)UL6500j)UL/CSA 序列(中、北美洲要求)UL6500k)铭牌及警告内容需用销往国家/地区可接受的法律规范语言书写GB8898-20011.2机箱a)前/后壳、泡沫必须有循环回收标志(见图)PHILIPSb)电击危险、强制元件、带电端子警告标志(见图)UL6500c)塑胶材料标识“类别、厂商、日期”(见图)PHILIPSd)固定前后壳螺钉位附近应由拆卸标志(见图)PHILIPSe)整机生产日期标识GB8898-2001f)禁止拆卸外壳警告标识GB8898-2001g)整机包装胶袋必须加警告标识和回收标志PHILIPS1.3说 明书a)防水滴、水溅、防震、防潮等警告标识GB8898-2001b)禁止拆卸外壳等警告标识GB8898-20012构 造要求2.1整机a)飞线须加固,以防其触及发热元件或危险带电件PHILIPSb) 高压帽与周边的电气间隙 HB 级:14” ≥25mm ; 21” ≥30mm 25”/29” ≥33mm ; 32”以上≥35mm ; V0 级≥10mmPHILIPSc)阳级高压与周边附近部件的电气间隙≥10mmPHILIPSd)高压帽与垂直方向通风孔之间的电气间隙≥100mmPHILIPSe)高压包与后壳之间的电气间隙≥10mmPHILIPSf)电源线引出处不应有受压破损的可能PHILIPSg)散热片与显像管的距离≥10mm内定h)CRT 板与后壳的距离≥20mm内定2.2塑 胶件 与潜 在引 燃源 的距离a) PIS 点焊点与其侧面/底部塑胶之间的电气间隙 ≥13mm(HB); ≥5mm(V0)GB8898-2001b) PIS 点焊点与其上面塑胶之间的电气间隙≥50mm(HB); ≥5mm(V0)GB8898-20012.3通 过以 下测 试a)通风孔 1.8X18mm discPHILIPSb)连接端子 1X100mm pinGB8898-2001带 电件 不可 变c)预调控件 2X...
