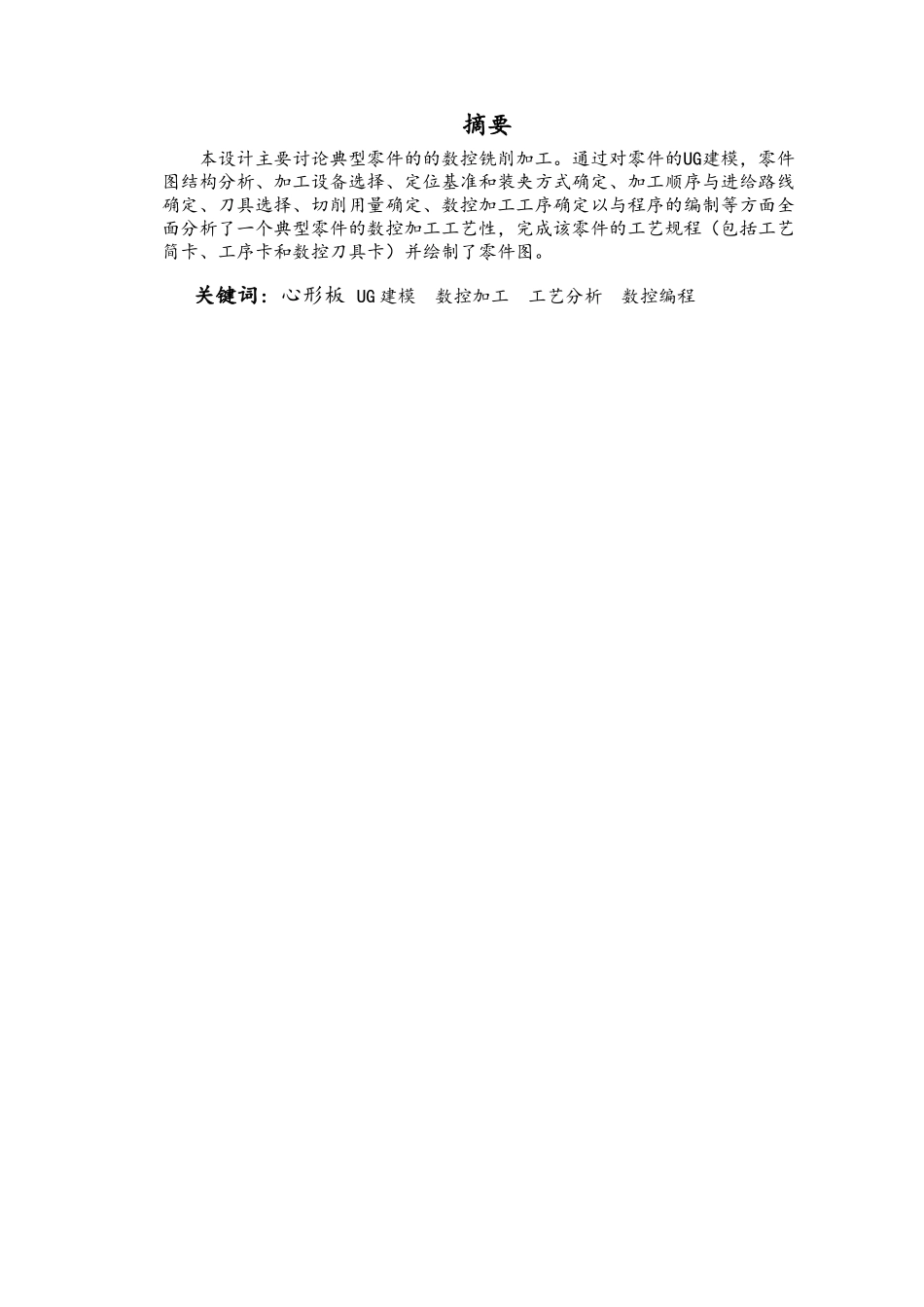

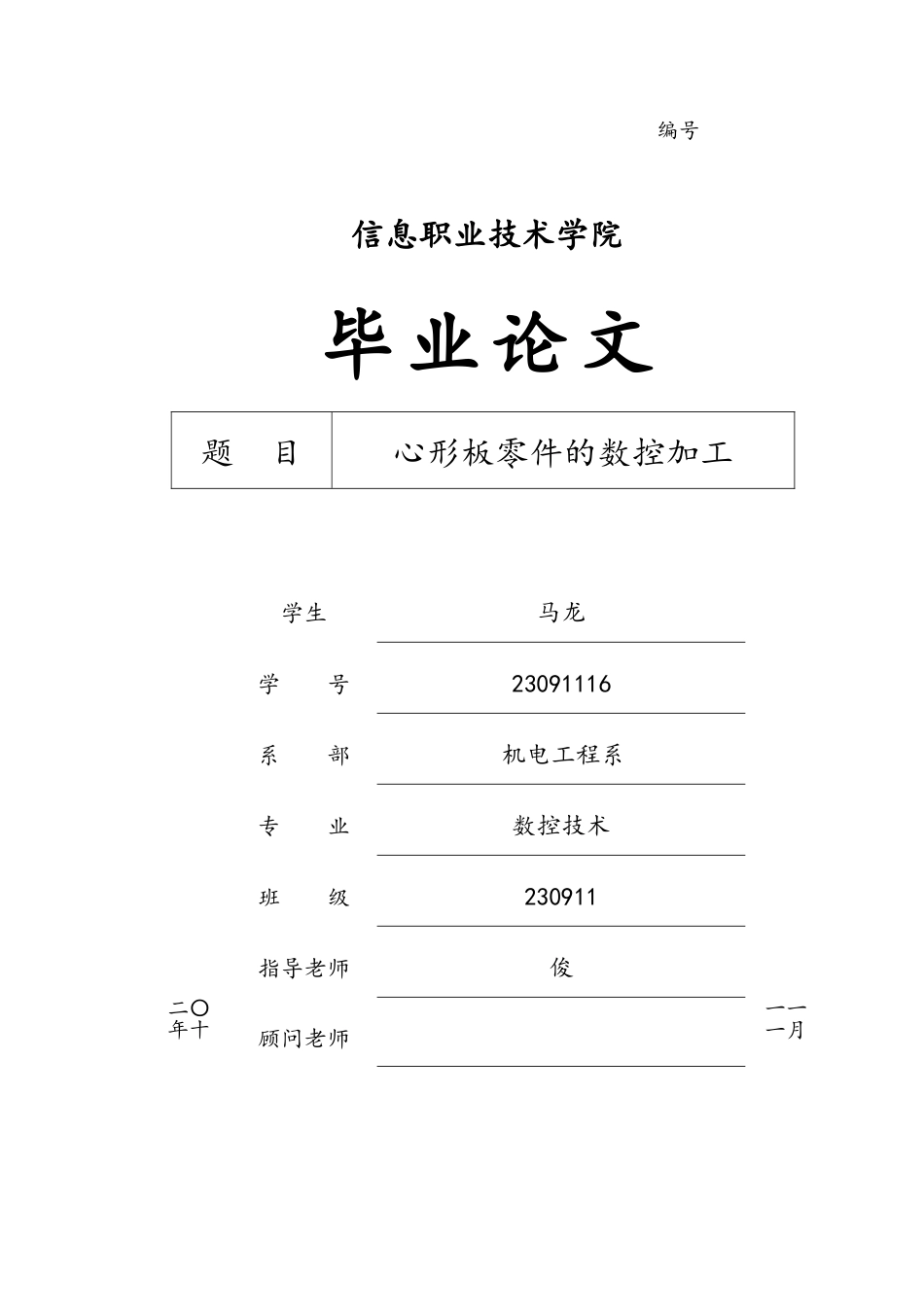

编号信息职业技术学院毕业论文二〇一一年十一月题 目心形板零件的数控加工学生马龙学 号23091116系 部机电工程系专 业数控技术班 级230911指导老师俊顾问老师摘要本设计主要讨论典型零件的的数控铣削加工。通过对零件的UG建模,零件图结构分析、加工设备选择、定位基准和装夹方式确定、加工顺序与进给路线确定、刀具选择、切削用量确定、数控加工工序确定以与程序的编制等方面全面分析了一个典型零件的数控加工工艺性,完成该零件的工艺规程(包括工艺简卡、工序卡和数控刀具卡)并绘制了零件图。关键词:心形板 UG 建模 数控加工 工艺分析 数控编程目 录摘要 I第一章数控机床概述 11.1 数控机床的产生和进展 11.2 数控机床的加工特点 21.3 数控机床的进展趋势 21.4 论文概述 3第二章 UG 建模 52.1 进入 UG NX6.0 主界面 52.2 新建部件文件 52.3 绘制草图 62.4 拉伸操作 72.5 倒斜角创建 10第三章典型零件数控加工工艺分析 123.1 零件图工艺分析 123.2 确定毛坯 123.3 工件的装夹 133.4 定位基准的选择 133.5 选择加工设备 143.6 刀具的选择 143.6.1 铣刀类型的选择 143.6.2 铣刀类参数的选择 143.6.3 刀具材料 163.7 切削用量的选择 173.7.1 背吃刀量的选择 173.7.2 进给速度的选择 173.7.3 选择切削速度 183.7.4 主轴转速 183.7.5 切削用量的确定 193.8 切削液选择 193.9 数控加工刀具卡 203.10 工艺过程卡 213.11 工序卡 223.12 数控加工走刀路线图 27第四章加工程序的编制 314.1 编程简介 314.2 编程方法 314.3 加工程序 314.4 心形槽、圆弧槽和槽的自动编程 374.4.1 创建程序 384.4.2 创建刀具 384.4.3 创建几何体 394.4.4 创建操作 404.4.5 指定切屑区域 414.4.6 刀轨生成 414.4.7 后处理 42总 结 47致 48参考文献 49附录 1 心形板零件图 50第一章数控机床概述1.1数控机床的产生和进展数控机床(Numerical Control Machine Tools)是用数字代码形式的信息(程序指令),控制刀具按给定的工作程序、运动速度和轨迹进行自动加工的机床,简称数控机床。数控机床是在机械制造技术和控制技术的基础上进展起来的,随着电子技术的进展,1946 年世界上第一台电子计算机问世,由此掀开了信息自动化的新篇章。1948 年,美国帕森斯公司接受美国空军委托,研制直升飞机螺旋桨叶片轮廓检验用样板的加工设备。由于样板形状复杂多样,精度要求...
