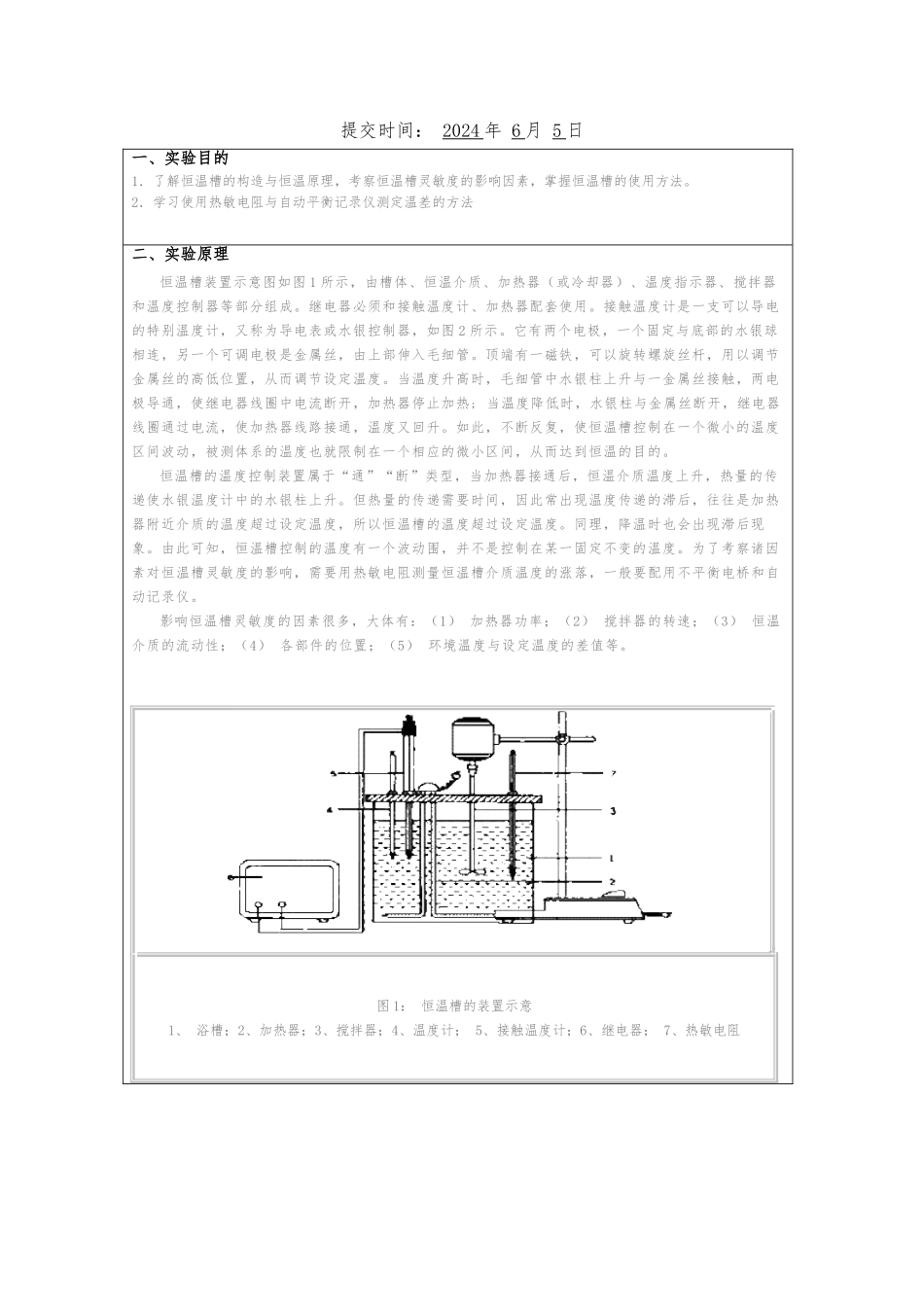

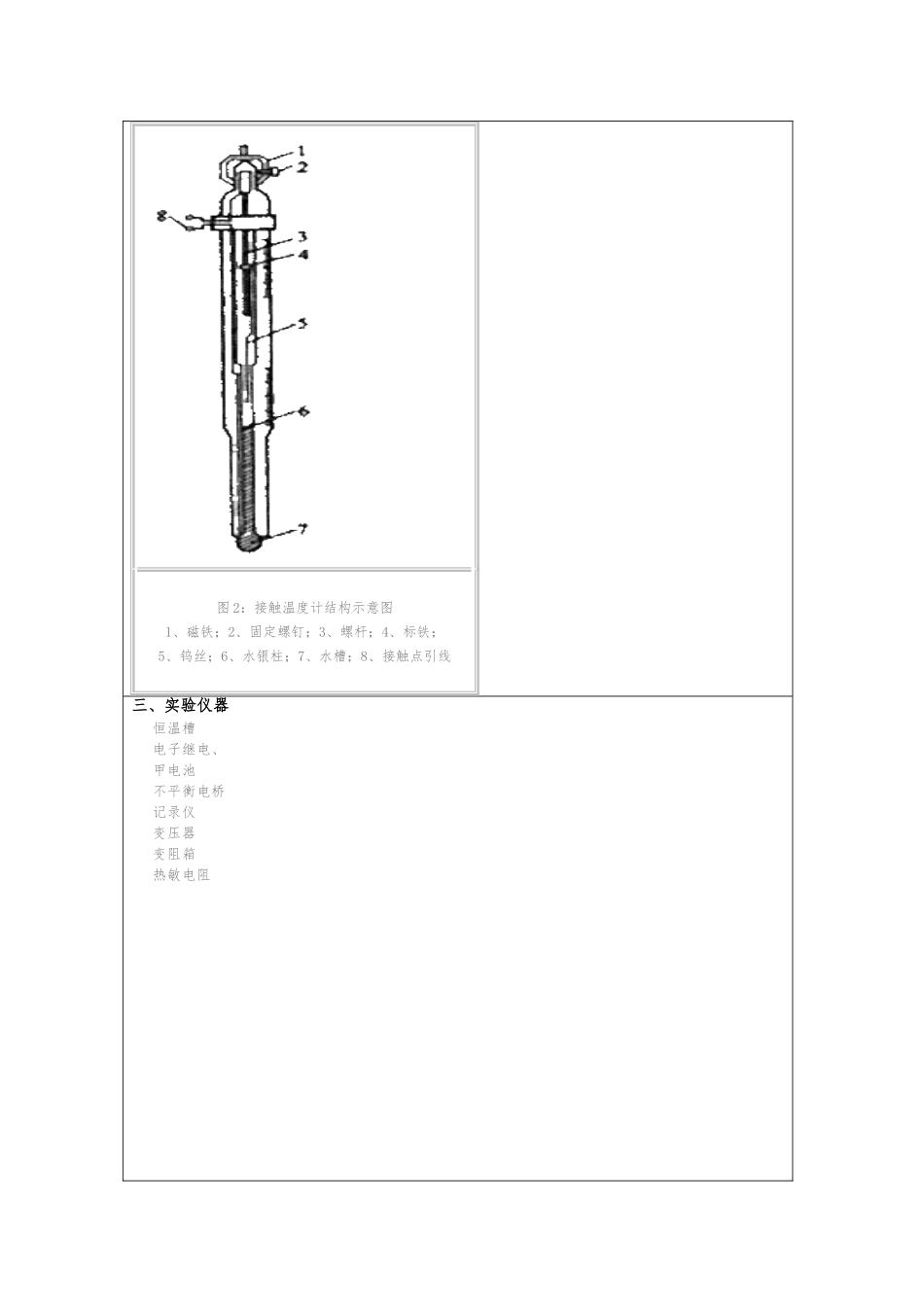

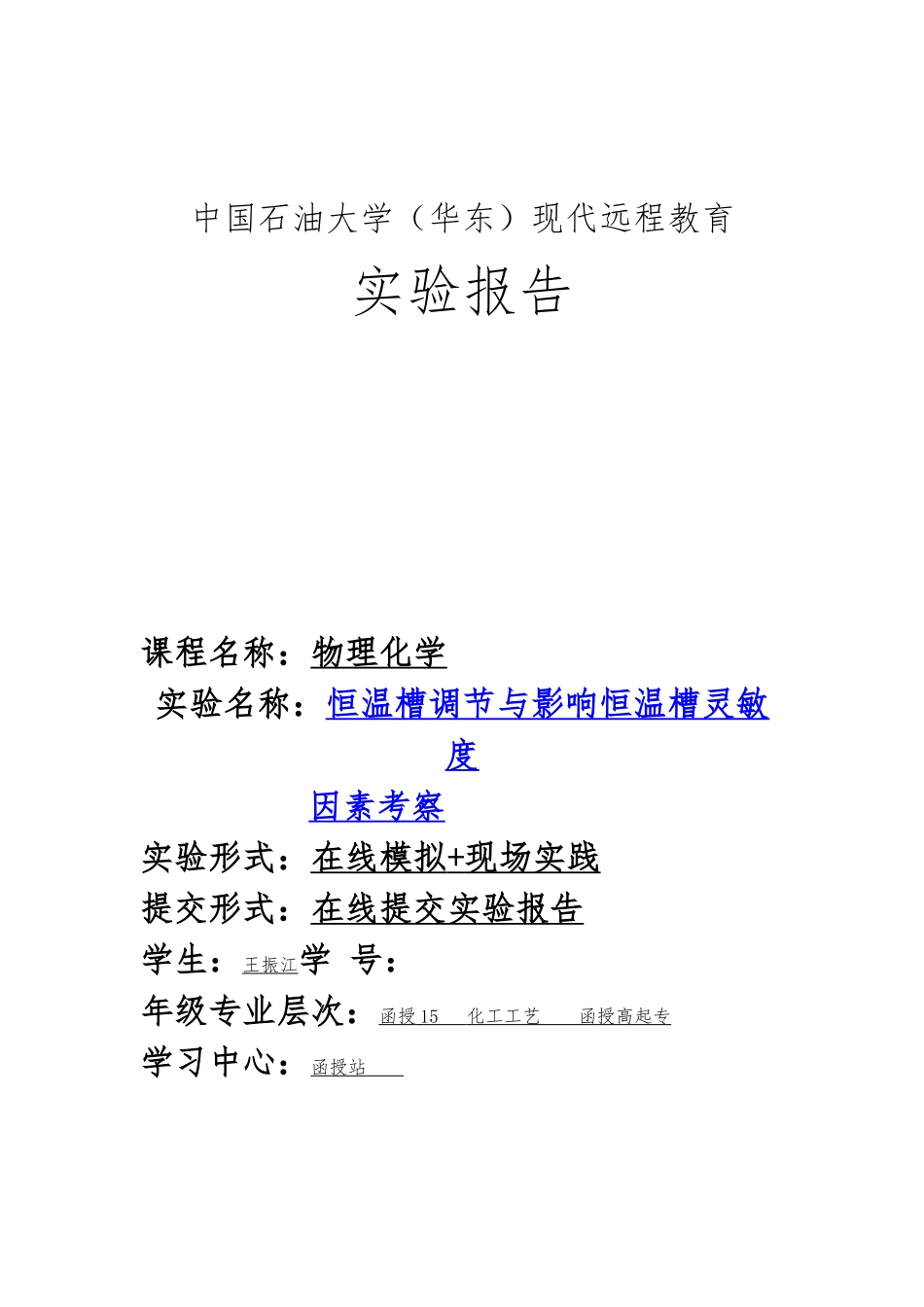

中国石油大学(华东)现代远程教育实验报告课程名称:物理化学实验名称:恒温槽调节与影响恒温槽灵敏度因素考察实验形式:在线模拟 + 现场实践 提交形式:在线提交实验报告学生:王振江学 号:年级专业层次:函授 15 化工工艺 函授高起专 学习中心:函授站 提交时间: 2024 年 6 月 5 日一、实验目的1.了解恒温槽的构造与恒温原理,考察恒温槽灵敏度的影响因素,掌握恒温槽的使用方法。2.学习使用热敏电阻与自动平衡记录仪测定温差的方法二、实验原理恒温槽装置示意图如图 1 所示,由槽体、恒温介质、加热器(或冷却器)、温度指示器、搅拌器和温度控制器等部分组成。继电器必须和接触温度计、加热器配套使用。接触温度计是一支可以导电的特别温度计,又称为导电表或水银控制器,如图 2 所示。它有两个电极,一个固定与底部的水银球相连,另一个可调电极是金属丝,由上部伸入毛细管。顶端有一磁铁,可以旋转螺旋丝杆,用以调节金属丝的高低位置,从而调节设定温度。当温度升高时,毛细管中水银柱上升与一金属丝接触,两电极导通,使继电器线圈中电流断开,加热器停止加热; 当温度降低时,水银柱与金属丝断开,继电器线圈通过电流,使加热器线路接通,温度又回升。如此,不断反复,使恒温槽控制在一个微小的温度区间波动,被测体系的温度也就限制在一个相应的微小区间,从而达到恒温的目的。 恒温槽的温度控制装置属于“通”“断”类型,当加热器接通后,恒温介质温度上升,热量的传递使水银温度计中的水银柱上升。但热量的传递需要时间,因此常出现温度传递的滞后,往往是加热器附近介质的温度超过设定温度,所以恒温槽的温度超过设定温度。同理,降温时也会出现滞后现象。由此可知,恒温槽控制的温度有一个波动围,并不是控制在某一固定不变的温度。为了考察诸因素对恒温槽灵敏度的影响,需要用热敏电阻测量恒温槽介质温度的涨落,一般要配用不平衡电桥和自动记录仪。 影响恒温槽灵敏度的因素很多,大体有:(1) 加热器功率;(2) 搅拌器的转速;(3) 恒温介质的流动性;(4) 各部件的位置;(5) 环境温度与设定温度的差值等。图 1: 恒温槽的装置示意1、 浴槽;2、加热器;3、搅拌器;4、温度计; 5、接触温度计;6、继电器; 7、热敏电阻 图 2:接触温度计结构示意图1、磁铁;2、固定螺钉;3、螺杆;4、标铁;5、钨丝;6、水银柱;7、水槽;8、接触点引线三、实验仪器恒温槽电子继电、甲电池不平衡电...
