户外机柜安装规范标准

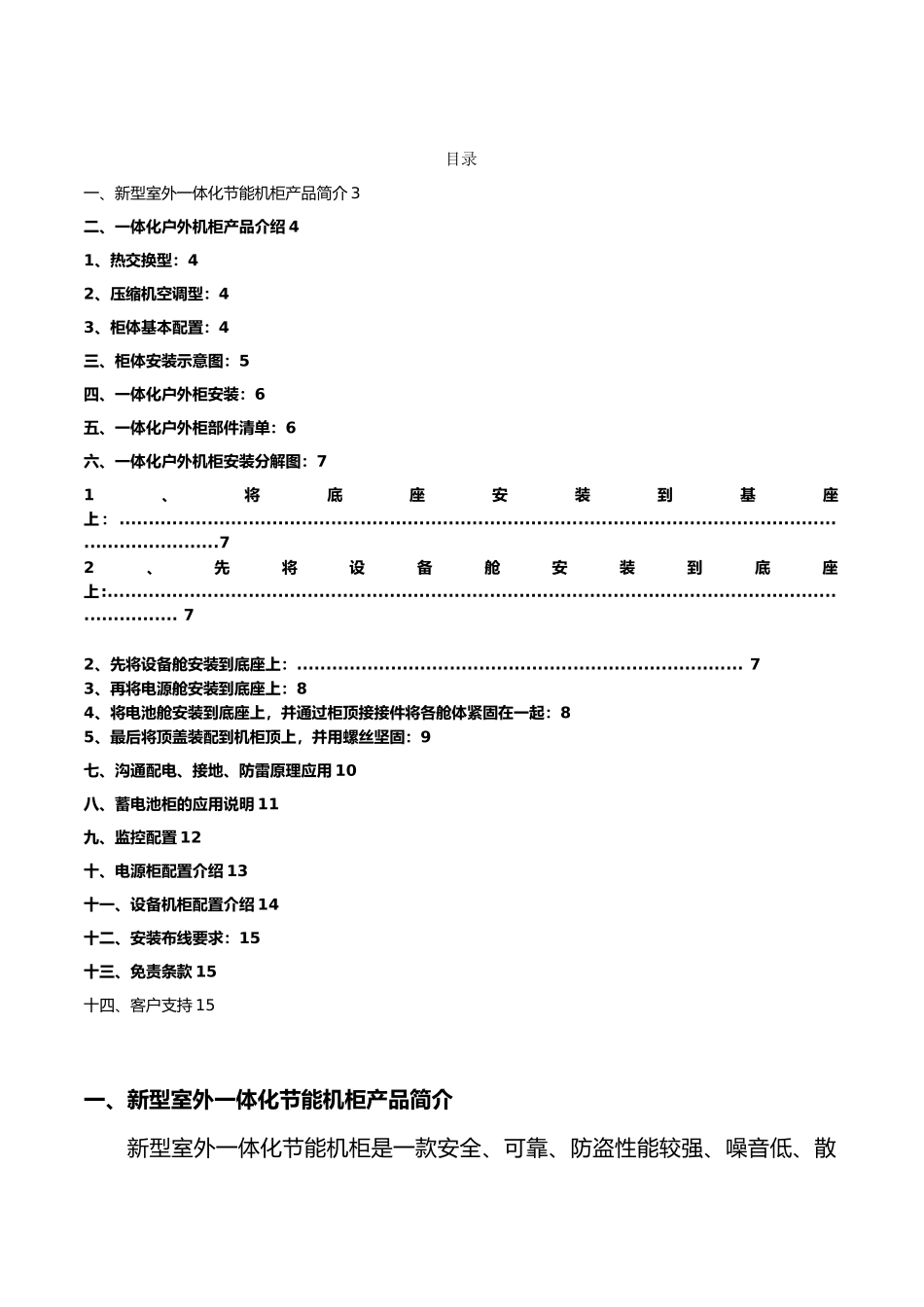

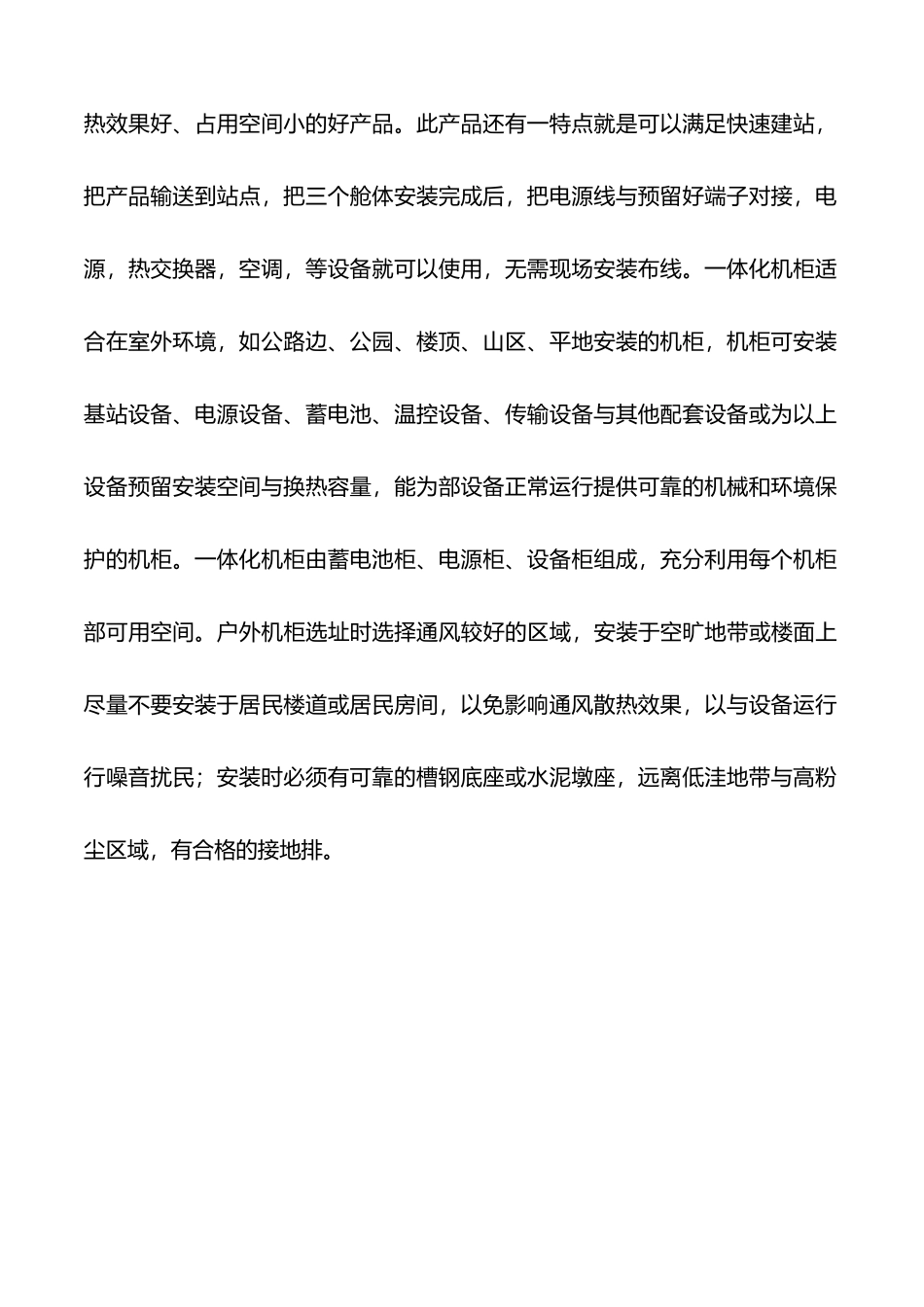

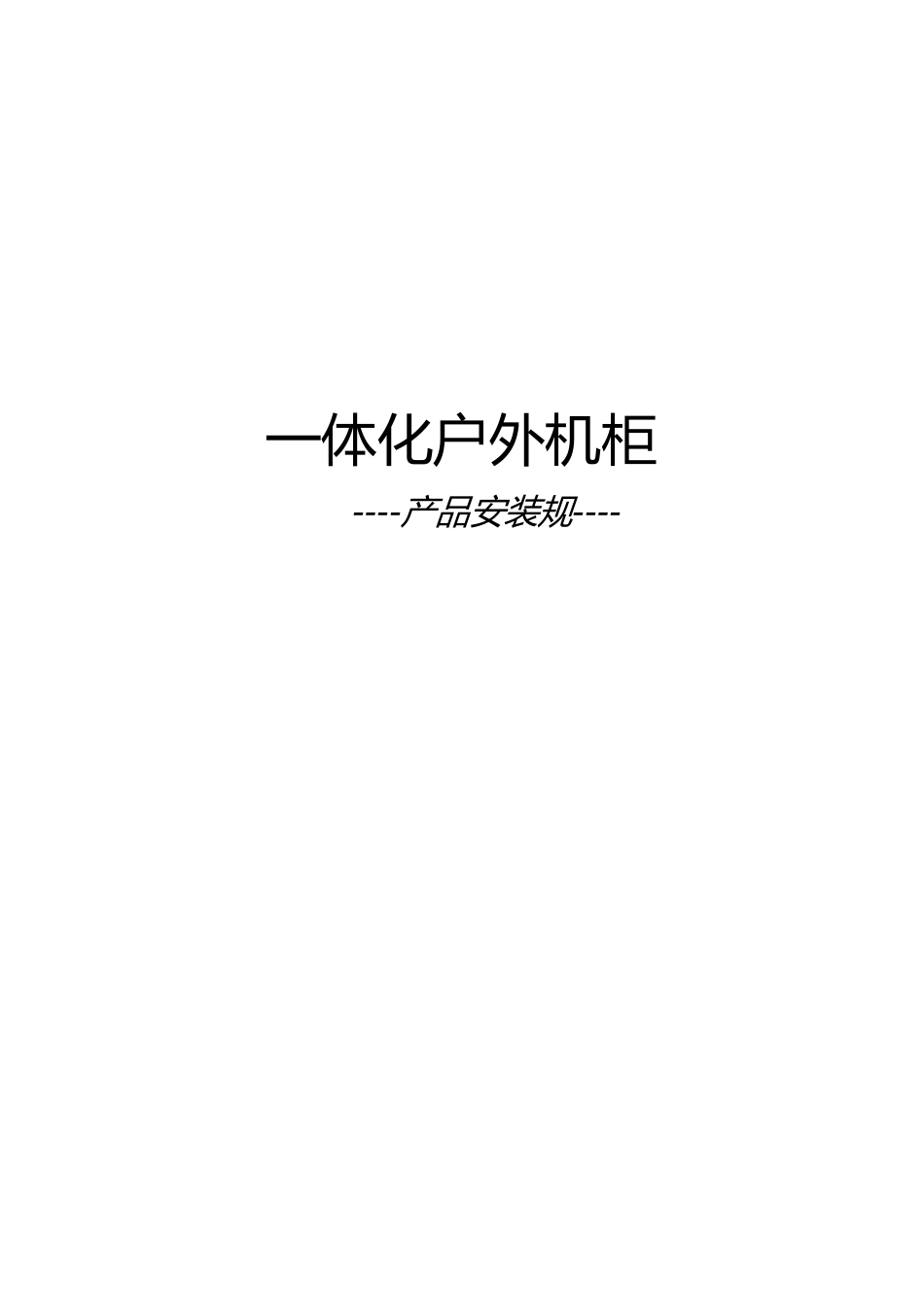

一体化户外机柜----产品安装规----目录一、新型室外一体化节能机柜产品简介 3二、一体化户外机柜产品介绍 41、热交换型：42、压缩机空调型：43、柜体基本配置：4三、柜体安装示意图：5四、一体化户外柜安装：6五、一体化户外柜部件清单：6六、一体化户外机柜安装分解图：71、将底座安装到基座上：.................................................................................................................................................72、先将设备舱安装到底座上:............................................................................................................................................ 72、先将设备舱安装到底座上：............................................................................ 73、再将电源舱安装到底座上：84、将电池舱安装到底座上，并通过柜顶接接件将各舱体紧固在一起：85、最后将顶盖装配到机柜顶上，并用螺丝坚固：9七、沟通配电、接地、防雷原理应用 10八、蓄电池柜的应用说明 11九、监控配置 12十、电源柜配置介绍 13十一、设备机柜配置介绍 14十二、安装布线要求：15十三、免责条款 15十四、客户支持 15一、新型室外一体化节能机柜产品简介新型室外一体化节能机柜是一款安全、可靠、防盗性能较强、噪音低、散热效果好、占用空间小的好产品。此产品还有一特点就是可以满足快速建站，把产品输送到站点，把三个舱体安装完成后，把电源线与预留好端子对接，电源，热交换器，空调，等设备就可以使用，无需现场安装布线。一体化机柜适合在室外环境，如公路边、公园、楼顶、山区、平地安装的机柜，机柜可安装基站设备、电源设备、蓄电池、温控设备、传输设备与其他配套设备或为以上设备预留安装空间与换热容量，能为部设备正常运行提供可靠的机械和环境保护的机柜。一体化机柜由蓄电池柜、电源柜、设备柜组成，充分利用每个机柜部可用空间。户外机柜选址时选择通风较好的区域，安装于空旷地带或楼面上尽量不要安装于居民楼道或居民房间，以免影响通风散热效果，以与设备运行行噪音扰民；安装时必须有可靠的槽钢底座或水泥墩座，远离低洼地带与高粉尘区域，有合格的接地排。一、一体化户外机柜产品介绍1、热交换型：采纳热交换器作为散热设备的温控元件，利用外完全隔离的风道，通过相互隔绝的热交换器芯传递热量的散热方式。2、压缩机空调型：制冷单元采纳不低于 3...
