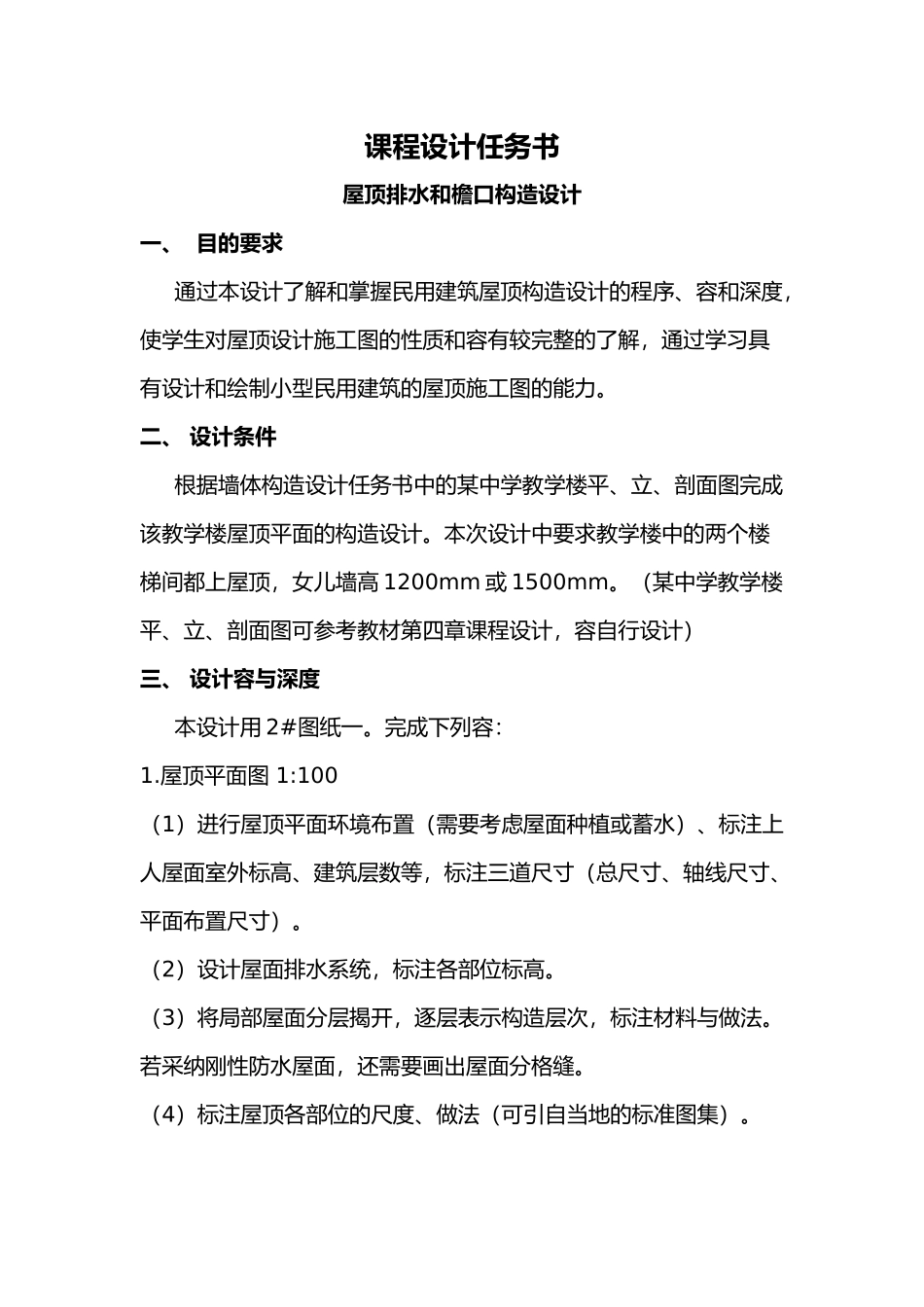

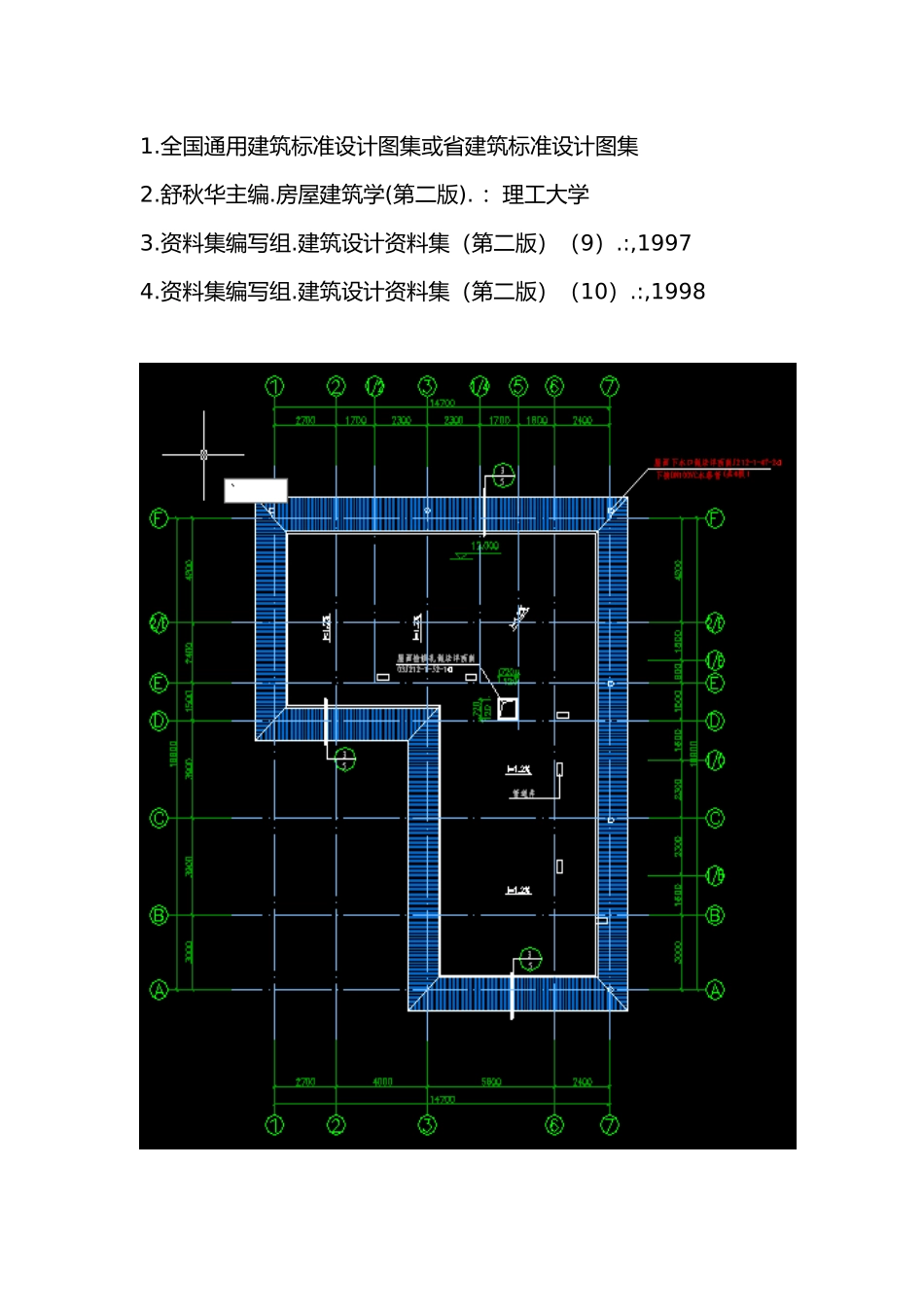

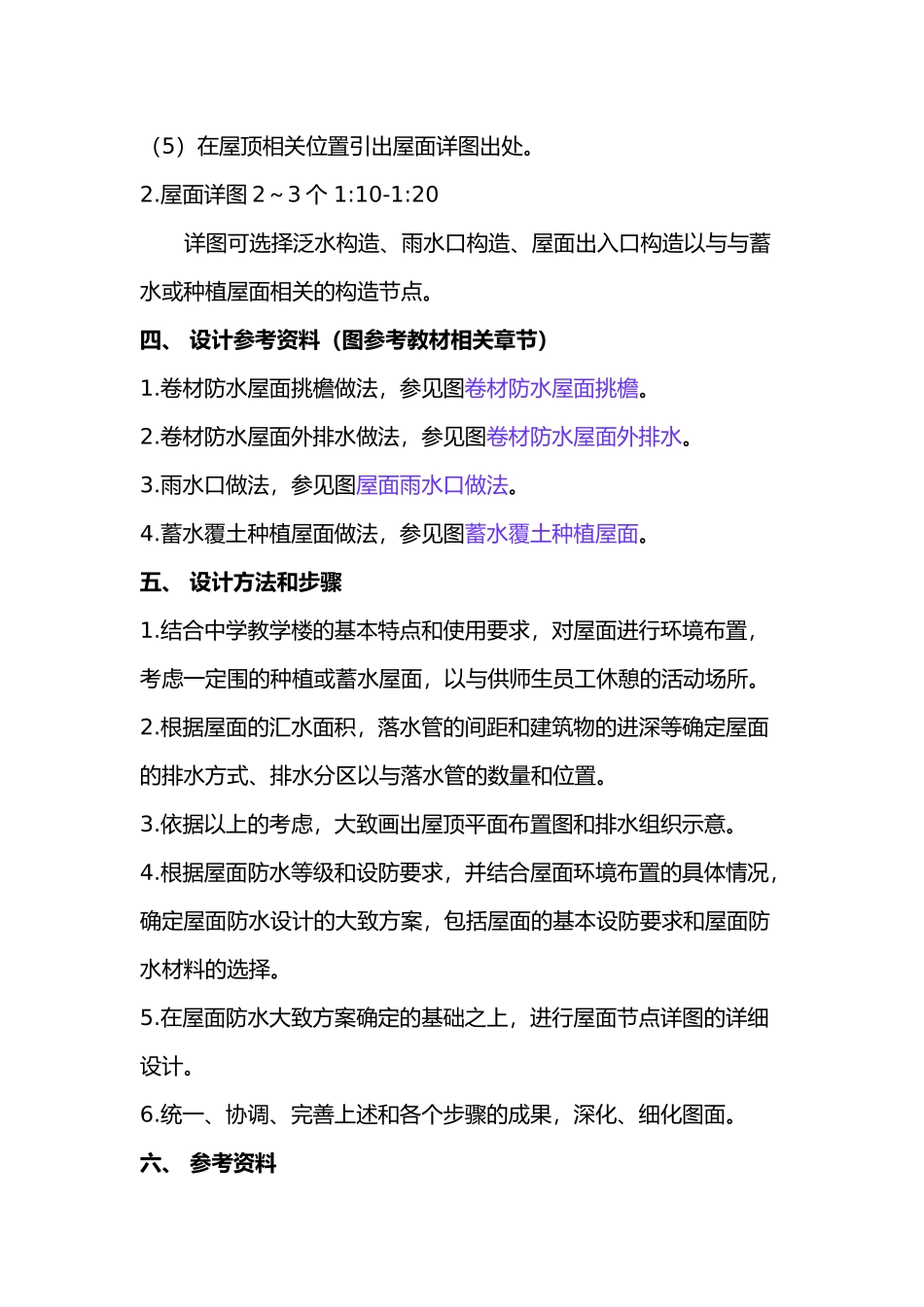

课程设计任务书屋顶排水和檐口构造设计一、 目的要求 通过本设计了解和掌握民用建筑屋顶构造设计的程序、容和深度，使学生对屋顶设计施工图的性质和容有较完整的了解，通过学习具有设计和绘制小型民用建筑的屋顶施工图的能力。二、 设计条件 根据墙体构造设计任务书中的某中学教学楼平、立、剖面图完成该教学楼屋顶平面的构造设计。本次设计中要求教学楼中的两个楼梯间都上屋顶，女儿墙高 1200mm 或 1500mm。（某中学教学楼平、立、剖面图可参考教材第四章课程设计，容自行设计）三、 设计容与深度 本设计用 2#图纸一。完成下列容：1.屋顶平面图 1:100（1）进行屋顶平面环境布置（需要考虑屋面种植或蓄水）、标注上人屋面室外标高、建筑层数等，标注三道尺寸（总尺寸、轴线尺寸、平面布置尺寸）。（2）设计屋面排水系统，标注各部位标高。（3）将局部屋面分层揭开，逐层表示构造层次，标注材料与做法。若采纳刚性防水屋面，还需要画出屋面分格缝。（4）标注屋顶各部位的尺度、做法（可引自当地的标准图集）。（5）在屋顶相关位置引出屋面详图出处。2.屋面详图 2～3 个 1:10-1:20详图可选择泛水构造、雨水口构造、屋面出入口构造以与与蓄水或种植屋面相关的构造节点。四、 设计参考资料（图参考教材相关章节）1.卷材防水屋面挑檐做法，参见图卷材防水屋面挑檐。2.卷材防水屋面外排水做法，参见图卷材防水屋面外排水。3.雨水口做法，参见图屋面雨水口做法。4.蓄水覆土种植屋面做法，参见图蓄水覆土种植屋面。五、 设计方法和步骤1.结合中学教学楼的基本特点和使用要求，对屋面进行环境布置，考虑一定围的种植或蓄水屋面，以与供师生员工休憩的活动场所。2.根据屋面的汇水面积，落水管的间距和建筑物的进深等确定屋面的排水方式、排水分区以与落水管的数量和位置。3.依据以上的考虑，大致画出屋顶平面布置图和排水组织示意。4.根据屋面防水等级和设防要求，并结合屋面环境布置的具体情况，确定屋面防水设计的大致方案，包括屋面的基本设防要求和屋面防水材料的选择。5.在屋面防水大致方案确定的基础之上，进行屋面节点详图的详细设计。6.统一、协调、完善上述和各个步骤的成果，深化、细化图面。六、 参考资料1.全国通用建筑标准设计图集或省建筑标准设计图集2.舒秋华主编.房屋建筑学(第二版). ：理工大学3.资料集编写组.建筑设计资料集（第二版）（9）.:,19974.资料集编写组.建筑设计资料集（第二版）（10）.:,1998 屋面平面布置...
