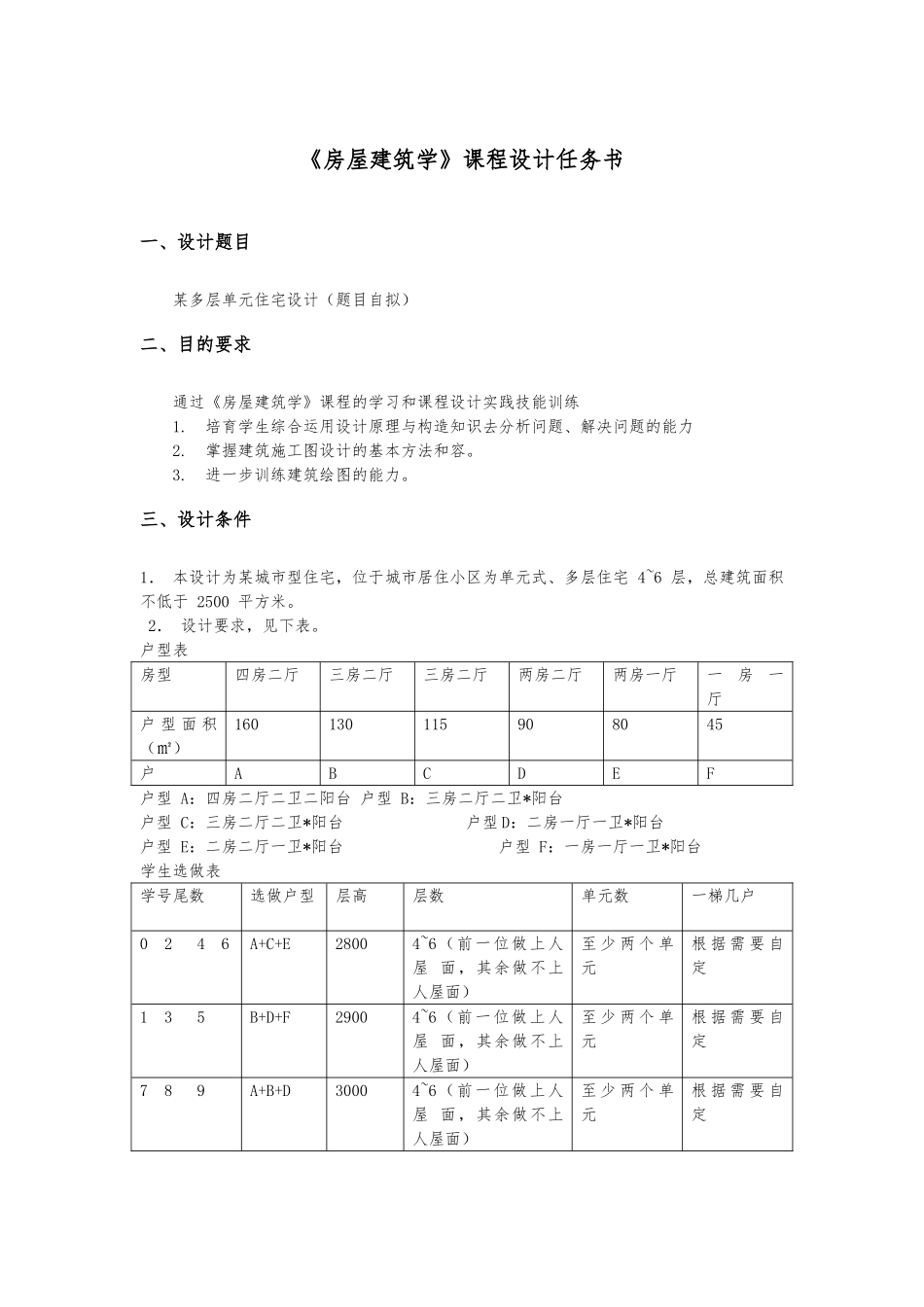

《房屋建筑学》课程设计任务书一、设计题目某多层单元住宅设计（题目自拟）二、目的要求通过《房屋建筑学》课程的学习和课程设计实践技能训练1.培育学生综合运用设计原理与构造知识去分析问题、解决问题的能力2.掌握建筑施工图设计的基本方法和容。3.进一步训练建筑绘图的能力。三、设计条件1． 本设计为某城市型住宅，位于城市居住小区为单元式、多层住宅 4~6 层，总建筑面积不低于 2500 平方米。 2． 设计要求，见下表。户型表房型 四房二厅三房二厅三房二厅两房二厅两房一厅一 房 一 厅户 型 面 积（㎡）160130115908045户ABCDEF户型 A：四房二厅二卫二阳台 户型 B：三房二厅二卫*阳台 户型 C：三房二厅二卫*阳台 户型 D：二房一厅一卫*阳台 户型 E：二房二厅一卫*阳台 户型 F：一房一厅一卫*阳台学生选做表学号尾数选做户型层高层数单元数一梯几户0 2 4 6A+C+E28004~6（前一位做上人屋 面，其余做不上人屋面）至 少 两 个 单 元根 据 需 要 自定1 3 5B+D+F29004~6（前一位做上人屋 面，其余做不上人屋面）至 少 两 个 单 元根 据 需 要 自定7 8 9A+B+D30004~6（前一位做上人屋 面，其余做不上人屋面）至 少 两 个 单 元根 据 需 要 自定3． 套型比可以自行选定，但必须满足总建筑面积，墙体均采纳 mm 墙。4. 结构类型：自定（砖混或框架）5. 建筑等级：耐久等级为Ⅱ级，耐火等级为二级。屋面防水等级：Ⅱ～皿级。6. 房间组成与要求：功能空间低限面积标准如下：起居室 18～25 m2（含衣柜面积）主卧室 12～16 m2双人次卧室 12～14 m2单人卧室 8～10 m2餐厅8 m2厨房6 m2，包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等。卫生间 4～6 m2（双卫可适当增加），包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位、排风道、机械排气等。四、设计容与深度要求本次设计根据设计资料确定建筑方案，初步选定主要构件尺寸与布置，明确各部位构造做法。在此基础上按施工图深度要求进行，但因无结构、水、电等工种相配合，故只能局部做到建筑施工图的深度。设计容如下；1． 单元平面图：至少 2-3 个套型，比例 1：50（选做）。 2． 建筑平面图（至少 2 个单元）：包括底层平面、标准层平面图和屋顶平面图，比例 1：10O，标准层必须有一个户型布置家具，其他房间标有名称和面积。 3． 建筑立面图：包括正立面、背立面与侧立面图，比例 1：100...
