手工电弧焊基础知识培训内容

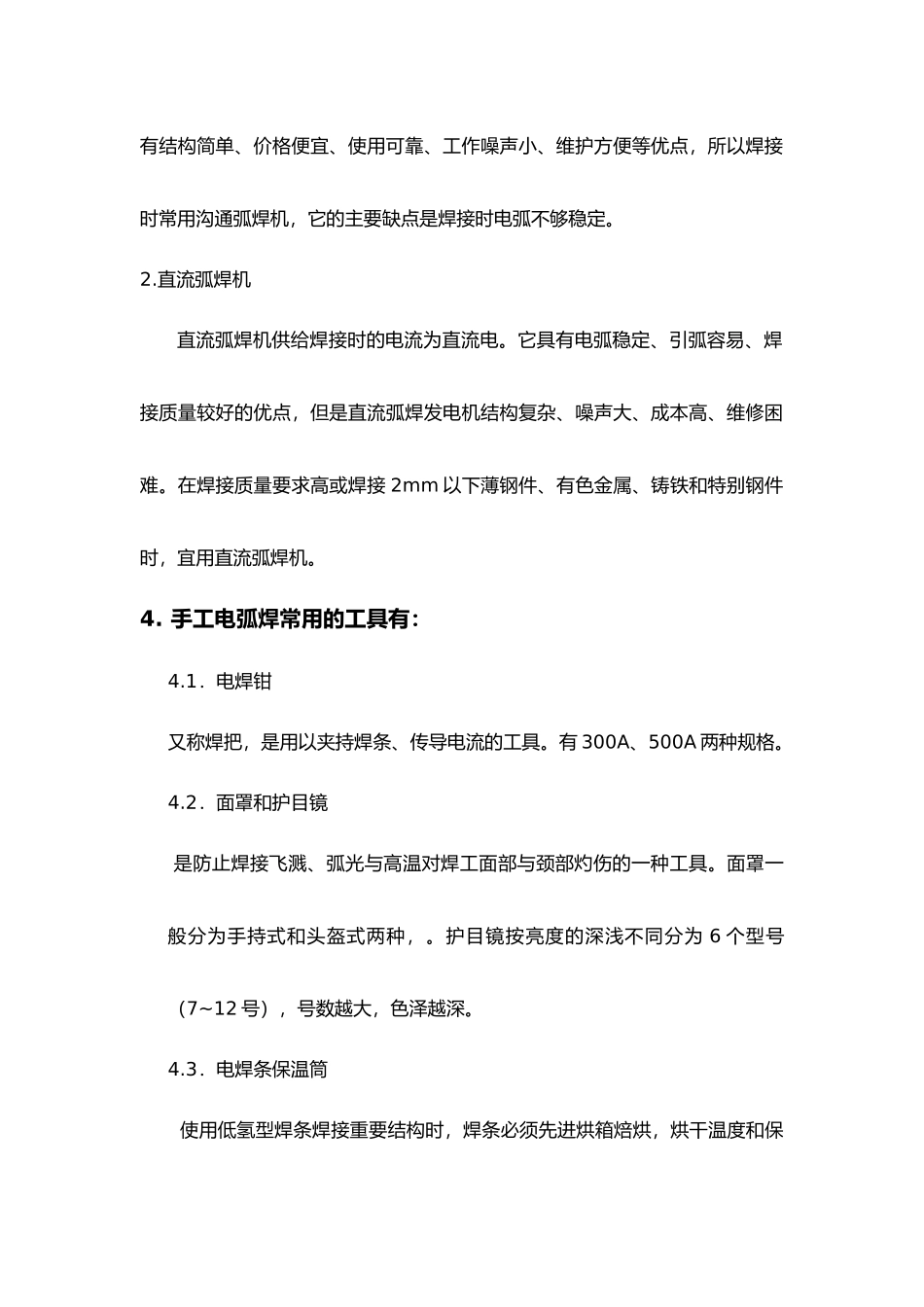

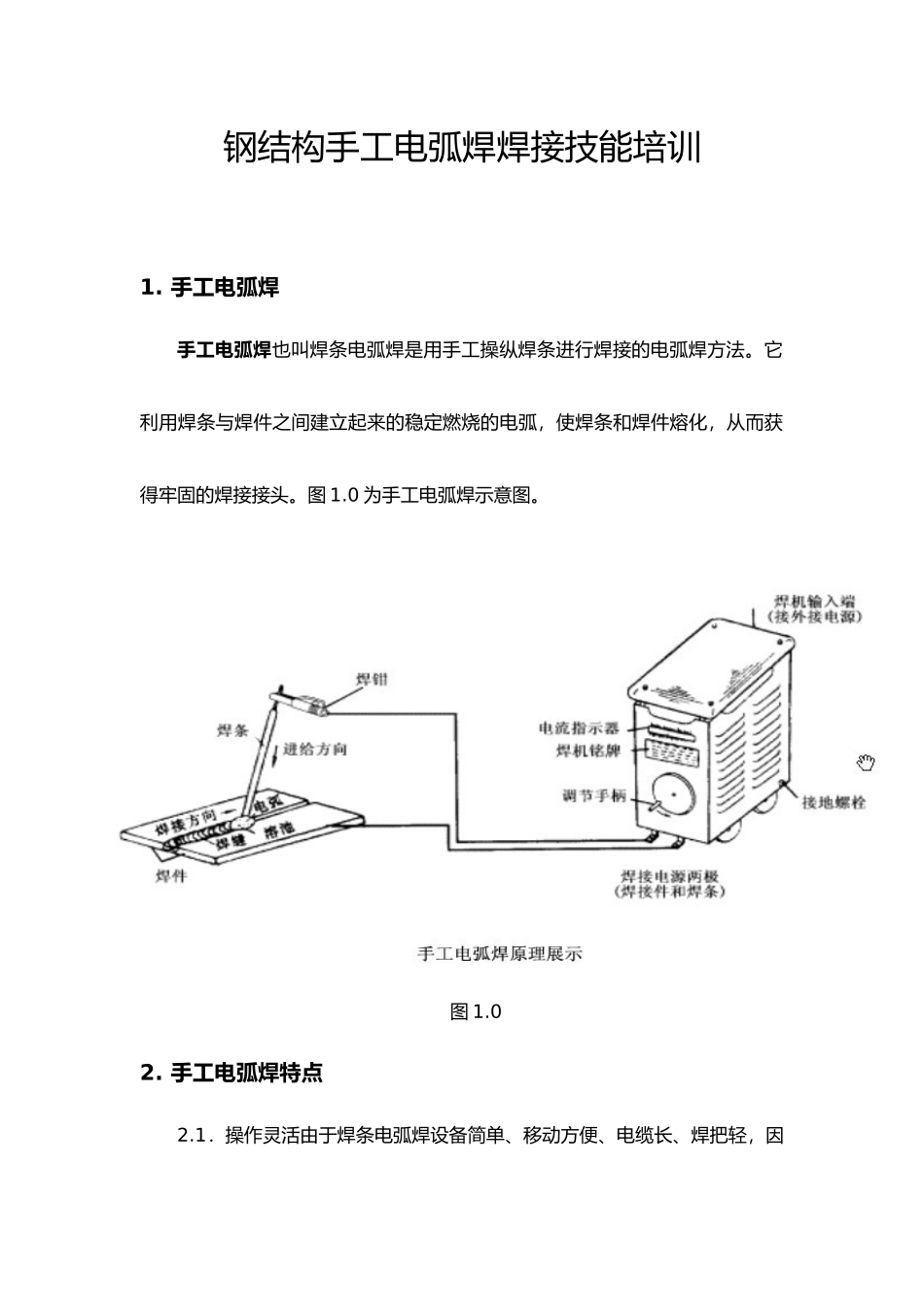

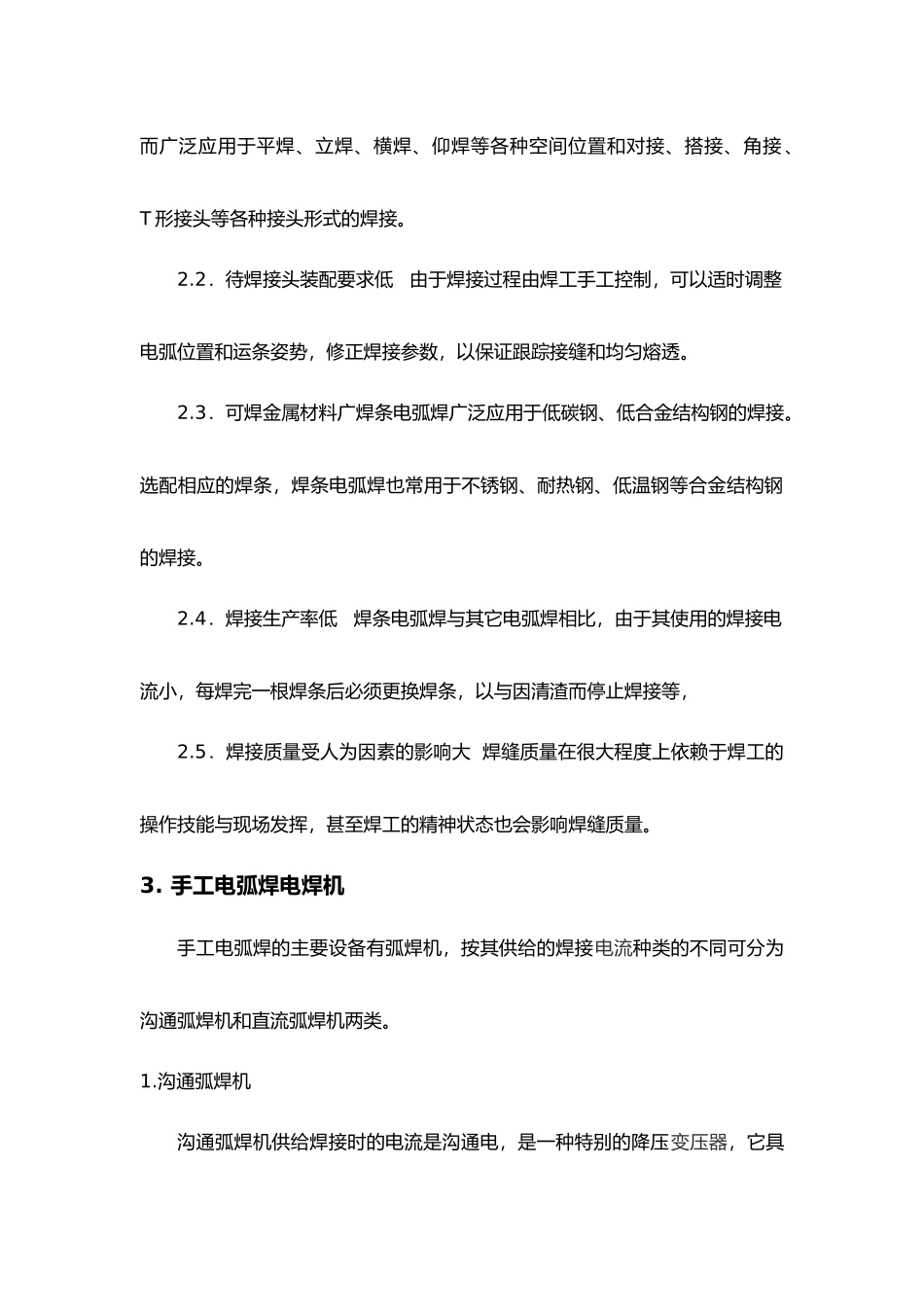

钢结构手工电弧焊焊接技能培训1. 手工电弧焊手工电弧焊也叫焊条电弧焊是用手工操纵焊条进行焊接的电弧焊方法。它利用焊条与焊件之间建立起来的稳定燃烧的电弧，使焊条和焊件熔化，从而获得牢固的焊接接头。图 1.0 为手工电弧焊示意图。图 1.02. 手工电弧焊特点2.1．操作灵活由于焊条电弧焊设备简单、移动方便、电缆长、焊把轻，因而广泛应用于平焊、立焊、横焊、仰焊等各种空间位置和对接、搭接、角接 、T 形接头等各种接头形式的焊接。2.2．待焊接头装配要求低 由于焊接过程由焊工手工控制，可以适时调整电弧位置和运条姿势，修正焊接参数，以保证跟踪接缝和均匀熔透。2.3．可焊金属材料广焊条电弧焊广泛应用于低碳钢、低合金结构钢的焊接。选配相应的焊条，焊条电弧焊也常用于不锈钢、耐热钢、低温钢等合金结构钢的焊接。2.4．焊接生产率低 焊条电弧焊与其它电弧焊相比，由于其使用的焊接电流小，每焊完一根焊条后必须更换焊条，以与因清渣而停止焊接等，2.5．焊接质量受人为因素的影响大 焊缝质量在很大程度上依赖于焊工的操作技能与现场发挥，甚至焊工的精神状态也会影响焊缝质量。3. 手工电弧焊电焊机手工电弧焊的主要设备有弧焊机，按其供给的焊接电流种类的不同可分为沟通弧焊机和直流弧焊机两类。1.沟通弧焊机沟通弧焊机供给焊接时的电流是沟通电，是一种特别的降压变压器，它具有结构简单、价格便宜、使用可靠、工作噪声小、维护方便等优点，所以焊接时常用沟通弧焊机，它的主要缺点是焊接时电弧不够稳定。2.直流弧焊机直流弧焊机供给焊接时的电流为直流电。它具有电弧稳定、引弧容易、焊接质量较好的优点，但是直流弧焊发电机结构复杂、噪声大、成本高、维修困难。在焊接质量要求高或焊接 2mm 以下薄钢件、有色金属、铸铁和特别钢件时，宜用直流弧焊机。4. 手工电弧焊常用的工具有：4.1．电焊钳又称焊把，是用以夹持焊条、传导电流的工具。有 300A、500A 两种规格。4.2．面罩和护目镜 是防止焊接飞溅、弧光与高温对焊工面部与颈部灼伤的一种工具。面罩一般分为手持式和头盔式两种，。护目镜按亮度的深浅不同分为 6 个型号（7~12 号），号数越大，色泽越深。4.3．电焊条保温筒 使用低氢型焊条焊接重要结构时，焊条必须先进烘箱焙烘，烘干温度和保温时间因材料和季节而异。焊条从烘箱取出后，应贮存在焊条保温筒，在施工现逐根取出使用。4.4．焊缝接头尺寸检测器用以测量坡口角度、间隙、错边以与余高、缝宽、角焊缝...
