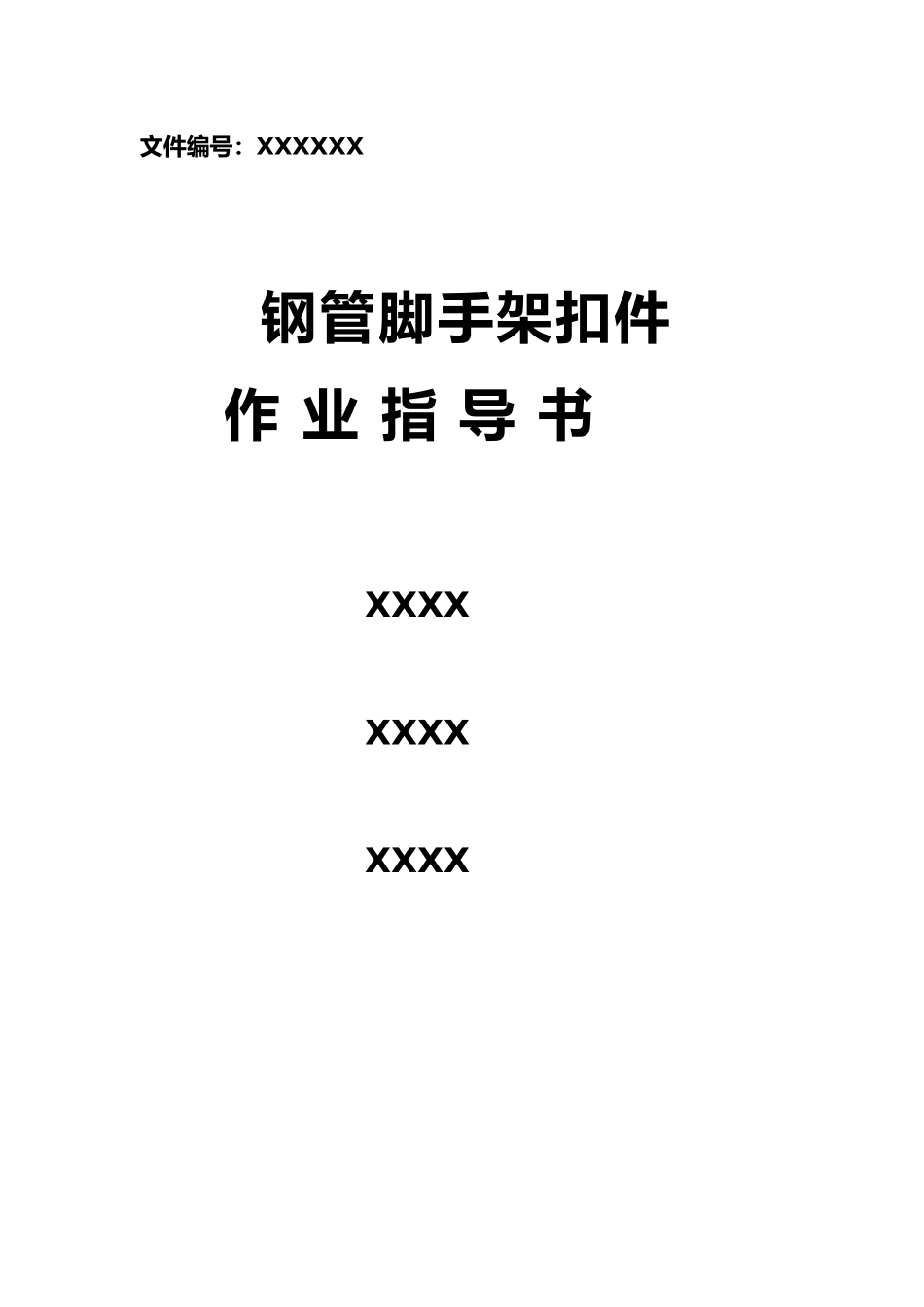

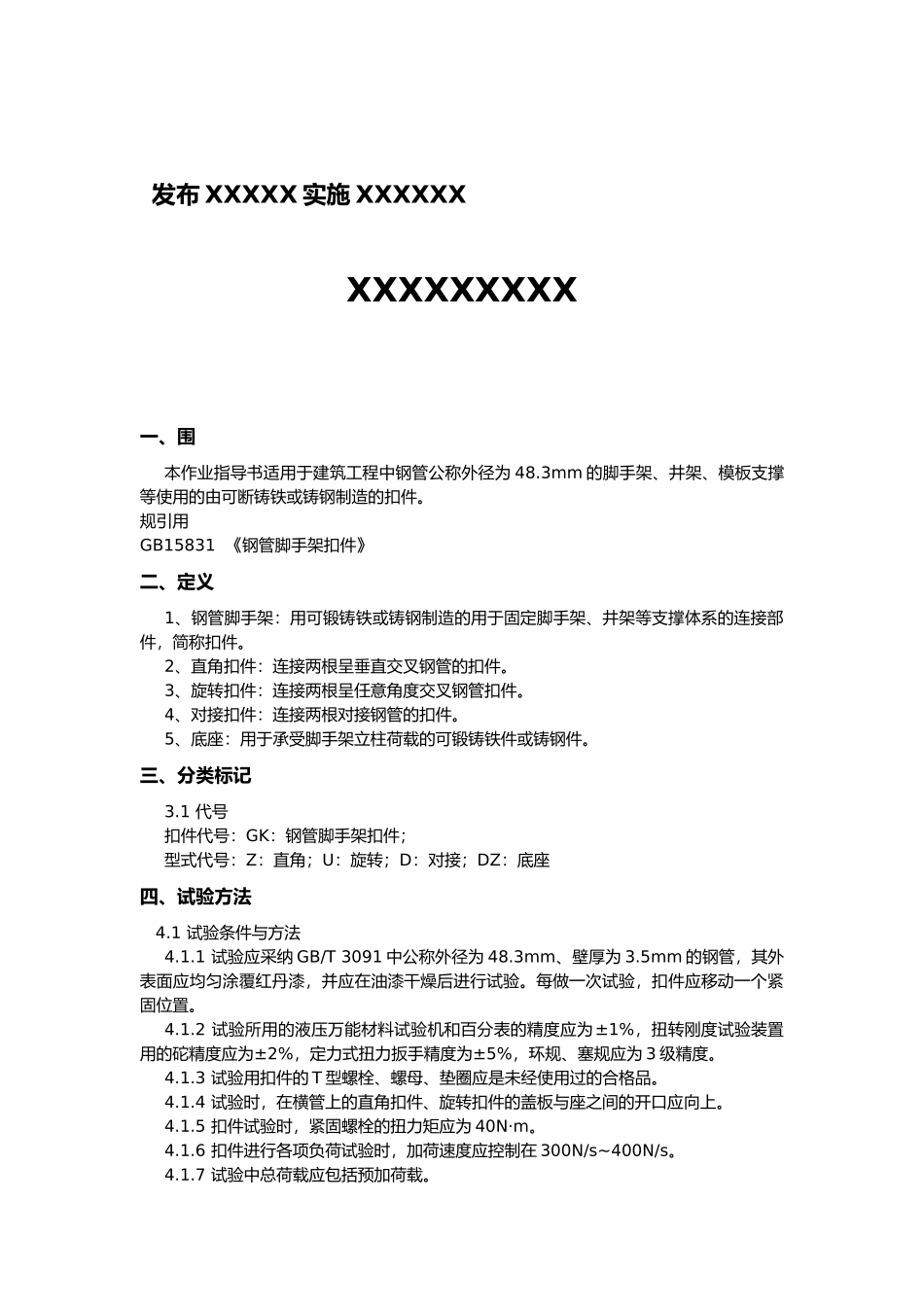

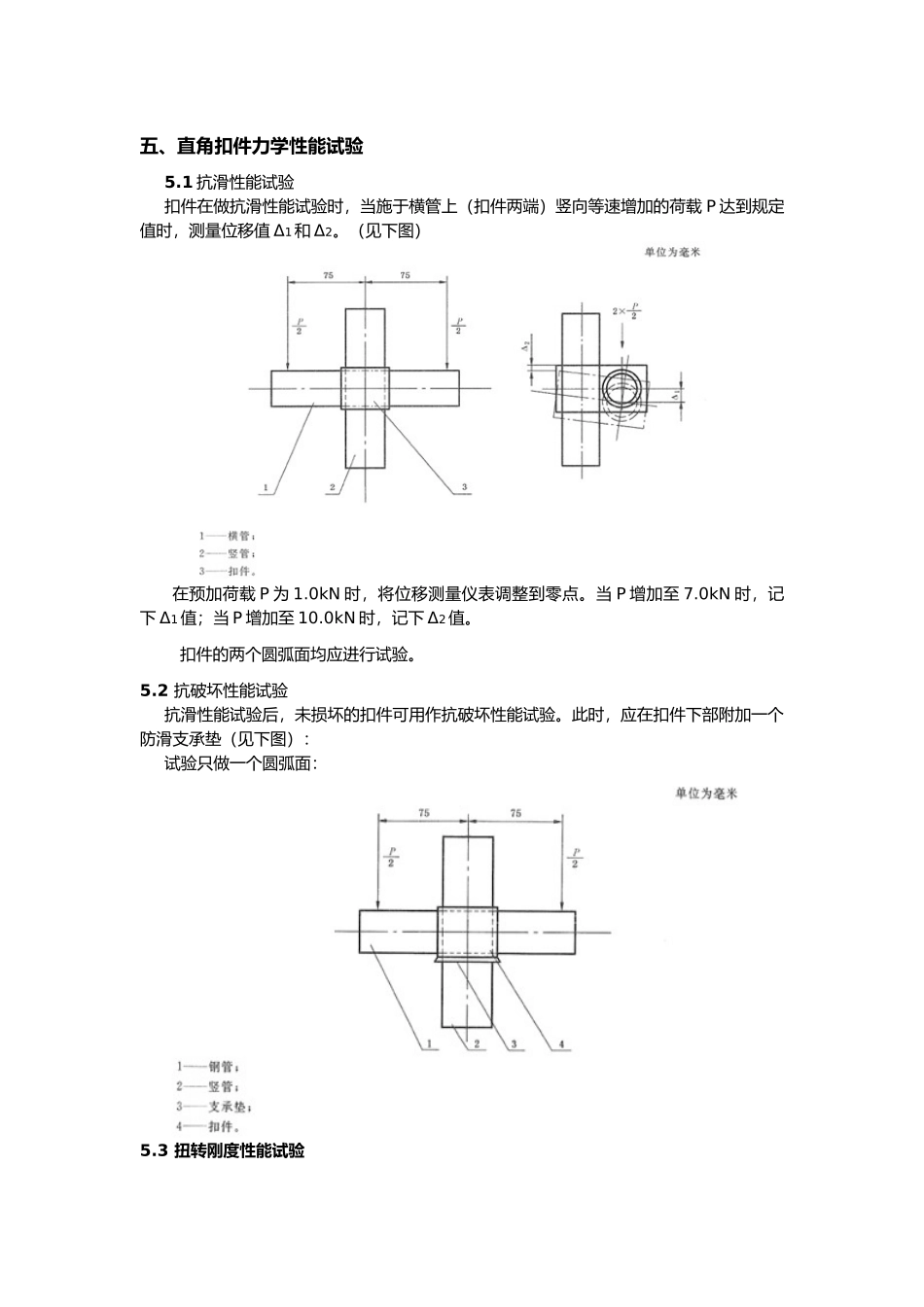

文件编号：XXXXXX钢管脚手架扣件作 业 指 导 书 XXXX XXXX XXXX发布 XXXXX 实施 XXXXXXXXXXXXXXX一、围本作业指导书适用于建筑工程中钢管公称外径为 48.3mm 的脚手架、井架、模板支撑等使用的由可断铸铁或铸钢制造的扣件。规引用GB15831 《钢管脚手架扣件》二、定义1、钢管脚手架：用可锻铸铁或铸钢制造的用于固定脚手架、井架等支撑体系的连接部件，简称扣件。2、直角扣件：连接两根呈垂直交叉钢管的扣件。3、旋转扣件：连接两根呈任意角度交叉钢管扣件。4、对接扣件：连接两根对接钢管的扣件。5、底座：用于承受脚手架立柱荷载的可锻铸铁件或铸钢件。三、分类标记3.1 代号扣件代号：GK：钢管脚手架扣件；型式代号：Z：直角；U：旋转；D：对接；DZ：底座四、试验方法 4.1 试验条件与方法4.1.1 试验应采纳 GB/T 3091 中公称外径为 48.3mm、壁厚为 3.5mm 的钢管，其外表面应均匀涂覆红丹漆，并应在油漆干燥后进行试验。每做一次试验，扣件应移动一个紧固位置。4.1.2 试验所用的液压万能材料试验机和百分表的精度应为±1%，扭转刚度试验装置用的砣精度应为±2%，定力式扭力扳手精度为±5%，环规、塞规应为 3 级精度。4.1.3 试验用扣件的 T 型螺栓、螺母、垫圈应是未经使用过的合格品。4.1.4 试验时，在横管上的直角扣件、旋转扣件的盖板与座之间的开口应向上。4.1.5 扣件试验时，紧固螺栓的扭力矩应为 40N·m。4.1.6 扣件进行各项负荷试验时，加荷速度应控制在 300N/s~400N/s。4.1.7 试验中总荷载应包括预加荷载。五、直角扣件力学性能试验5.1 抗滑性能试验扣件在做抗滑性能试验时，当施于横管上（扣件两端）竖向等速增加的荷载 P 达到规定值时，测量位移值 Δ1和 Δ2。（见下图）在预加荷载 P 为 1.0kN 时，将位移测量仪表调整到零点。当 P 增加至 7.0kN 时，记下 Δ1值；当 P 增加至 10.0kN 时，记下 Δ2值。 扣件的两个圆弧面均应进行试验。5.2 抗破坏性能试验抗滑性能试验后，未损坏的扣件可用作抗破坏性能试验。此时，应在扣件下部附加一个防滑支承垫（见下图）：试验只做一个圆弧面：5.3 扭转刚度性能试验扣件安装在两根互相垂直的钢管上。横管长 2000mm 以上，在距中心 1000mm 处的横管上加荷载 P，在无荷载端距中心 1000mm 处测量横管位移值。六、技术要求 6.1 扣件应按规定程序批准的图样进行生产。 6.2 扣件铸件的材料应采纳 GB/T 9440 中所规定的力学性能不低于...
