扭王字块安装工程施工设计方案

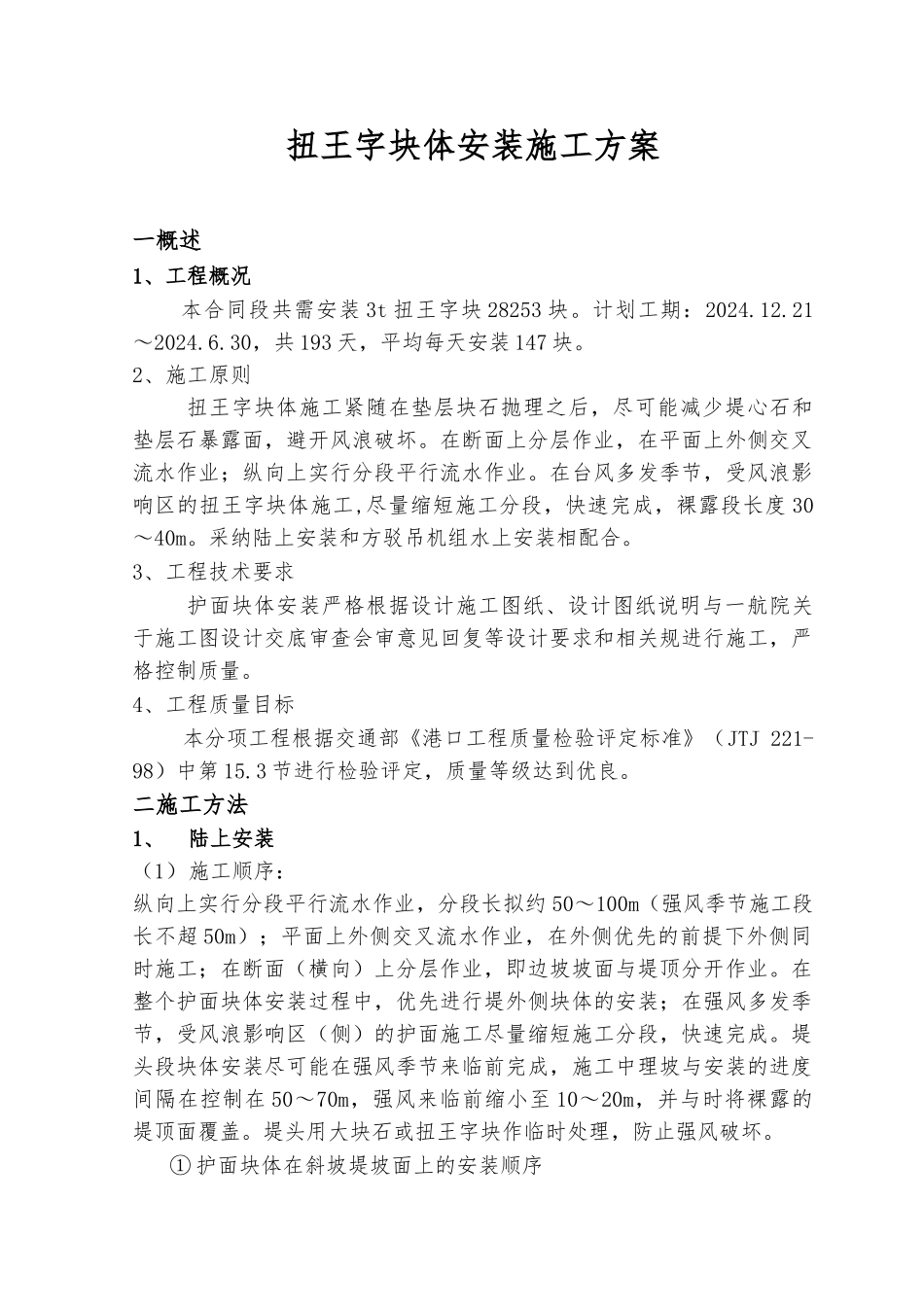

扭王字块体安装施工方案一概述1、工程概况本合同段共需安装 3t 扭王字块 28253 块。计划工期：2024.12.21～2024.6.30，共 193 天，平均每天安装 147 块。2、施工原则扭王字块体施工紧随在垫层块石抛理之后，尽可能减少堤心石和垫层石暴露面，避开风浪破坏。在断面上分层作业，在平面上外侧交叉流水作业；纵向上实行分段平行流水作业。在台风多发季节，受风浪影响区的扭王字块体施工,尽量缩短施工分段，快速完成，裸露段长度 30～40m。采纳陆上安装和方驳吊机组水上安装相配合。3、工程技术要求护面块体安装严格根据设计施工图纸、设计图纸说明与一航院关于施工图设计交底审查会审意见回复等设计要求和相关规进行施工，严格控制质量。4、工程质量目标本分项工程根据交通部《港口工程质量检验评定标准》（JTJ 221-98）中第 15.3 节进行检验评定，质量等级达到优良。二施工方法1、陆上安装（1）施工顺序：纵向上实行分段平行流水作业，分段长拟约 50～100m（强风季节施工段长不超 50m）；平面上外侧交叉流水作业，在外侧优先的前提下外侧同时施工；在断面（横向）上分层作业，即边坡坡面与堤顶分开作业。在整个护面块体安装过程中，优先进行堤外侧块体的安装；在强风多发季节，受风浪影响区（侧）的护面施工尽量缩短施工分段，快速完成。堤头段块体安装尽可能在强风季节来临前完成，施工中理坡与安装的进度间隔在控制在 50～70m，强风来临前缩小至 10～20m，并与时将裸露的堤顶面覆盖。堤头用大块石或扭王字块作临时处理，防止强风破坏。① 护面块体在斜坡堤坡面上的安装顺序块体在斜坡面上的安装顺序紧随垫层石抛理标高施工，由坡脚向坡肩进行，参见图 1（扭王字块安装顺序与定位示意图）所示：在起始里程处安装一个三角形区块，在此基础上向前、向后按菱形依次推动安装。图 1：扭王字块安装定位示意图② 纵向安装顺序坡面块体安装沿堤身方向实行纵向流水分段，分段长度为：强（台）风季节 30～50m，非强（台）风季节 50～100m。③ 断面安装顺序根据堤身断面形成的先后顺序，护面块体安装先外后，接着安装堤顶。（2）护面块体安装区块与安装参数扭王字块布置正如上图 1（扭王字块安装顺序与定位示意图）所示，扭王字块平面位置的确定如下：扭王字块的定点间距计算和定点坐标的计算。扭王字块的布点网格呈菱形布置，其网格间距的计算公式为：N=[1/(B×L)]×100计算式中，N——每 100m2面积扭王字块安装个数，按规取值。 B—...
