抗滑桩工程施工设计方案

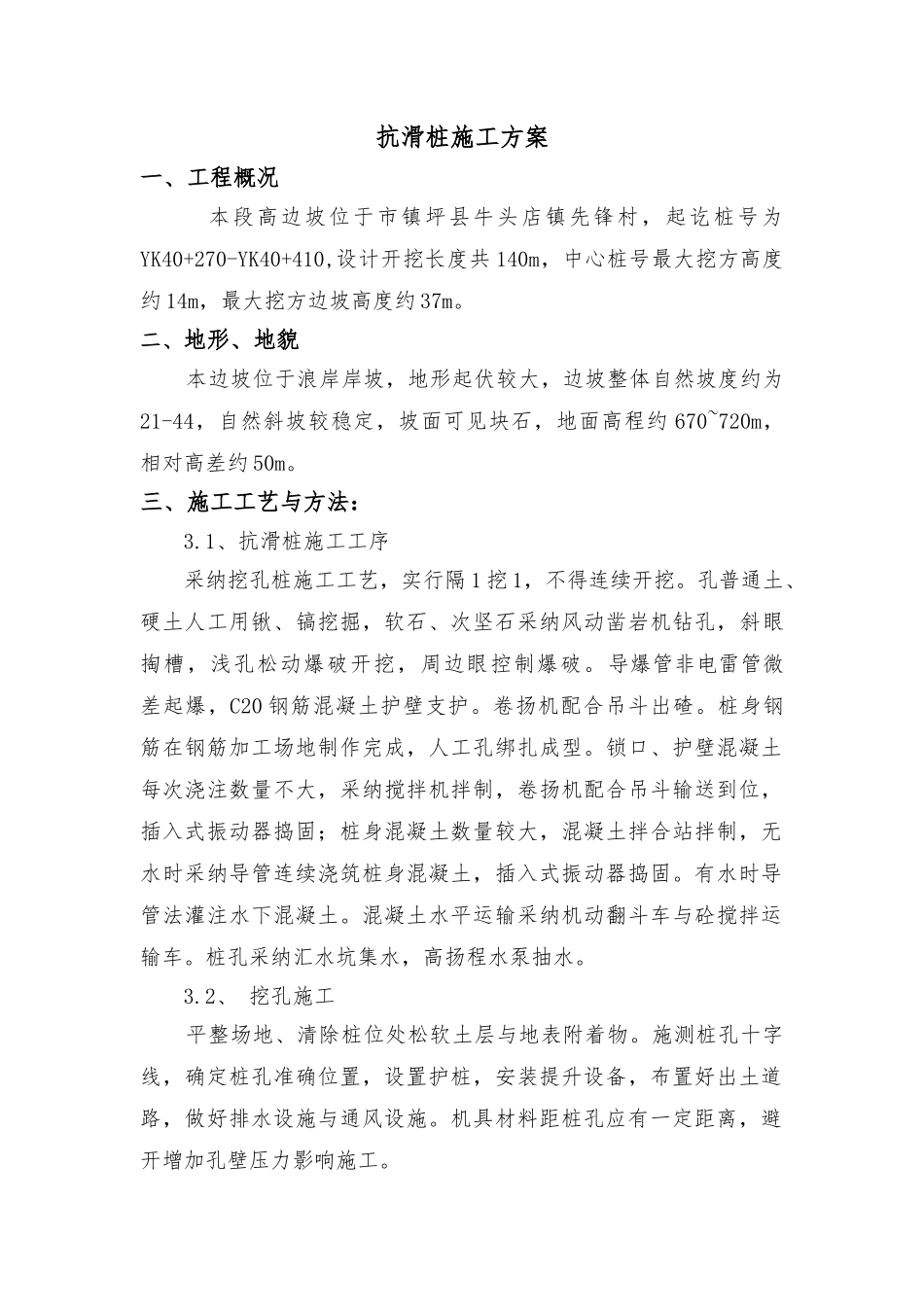

抗滑桩工程施工设计方案_第1页
1/19

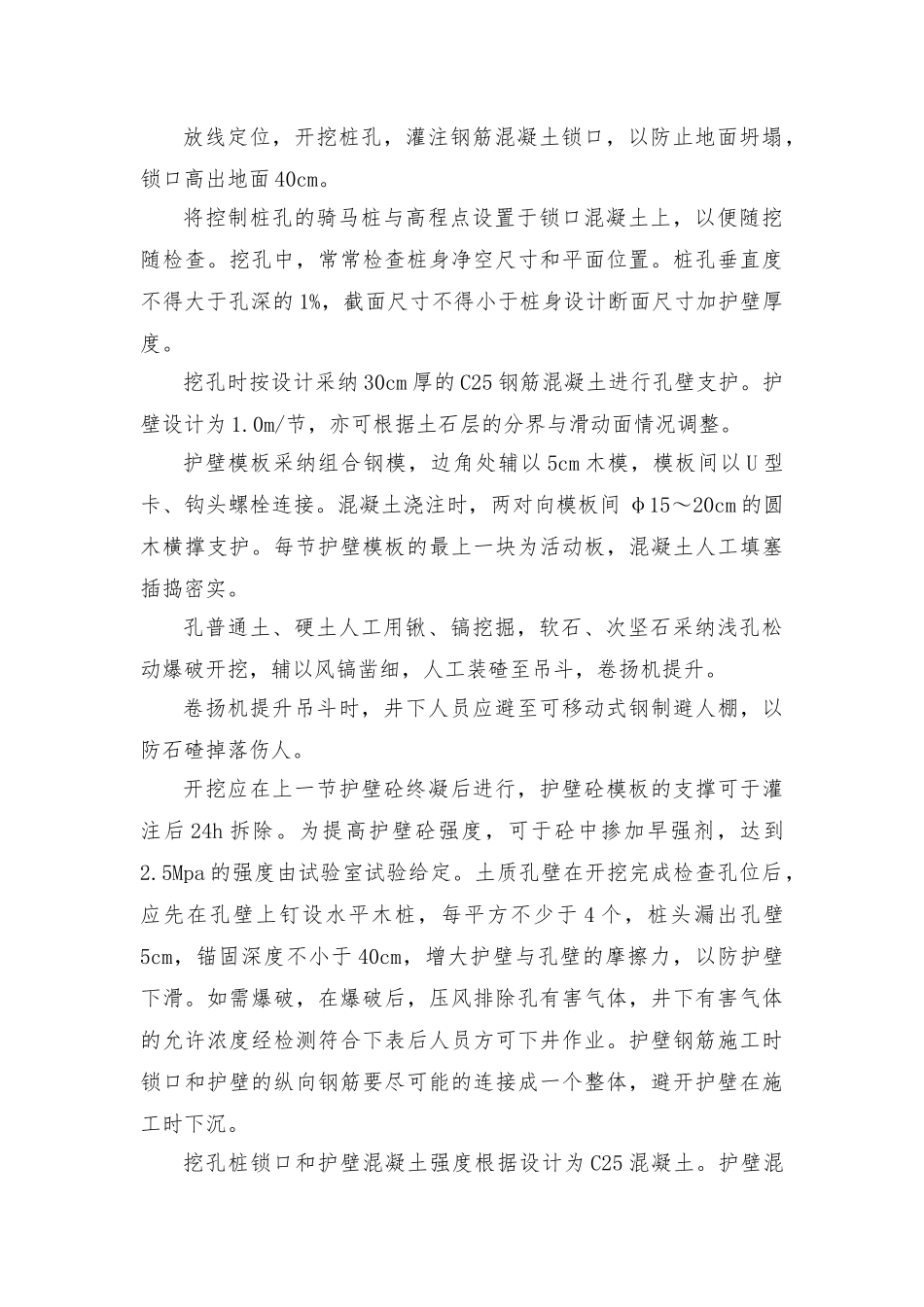

抗滑桩工程施工设计方案_第2页
2/19

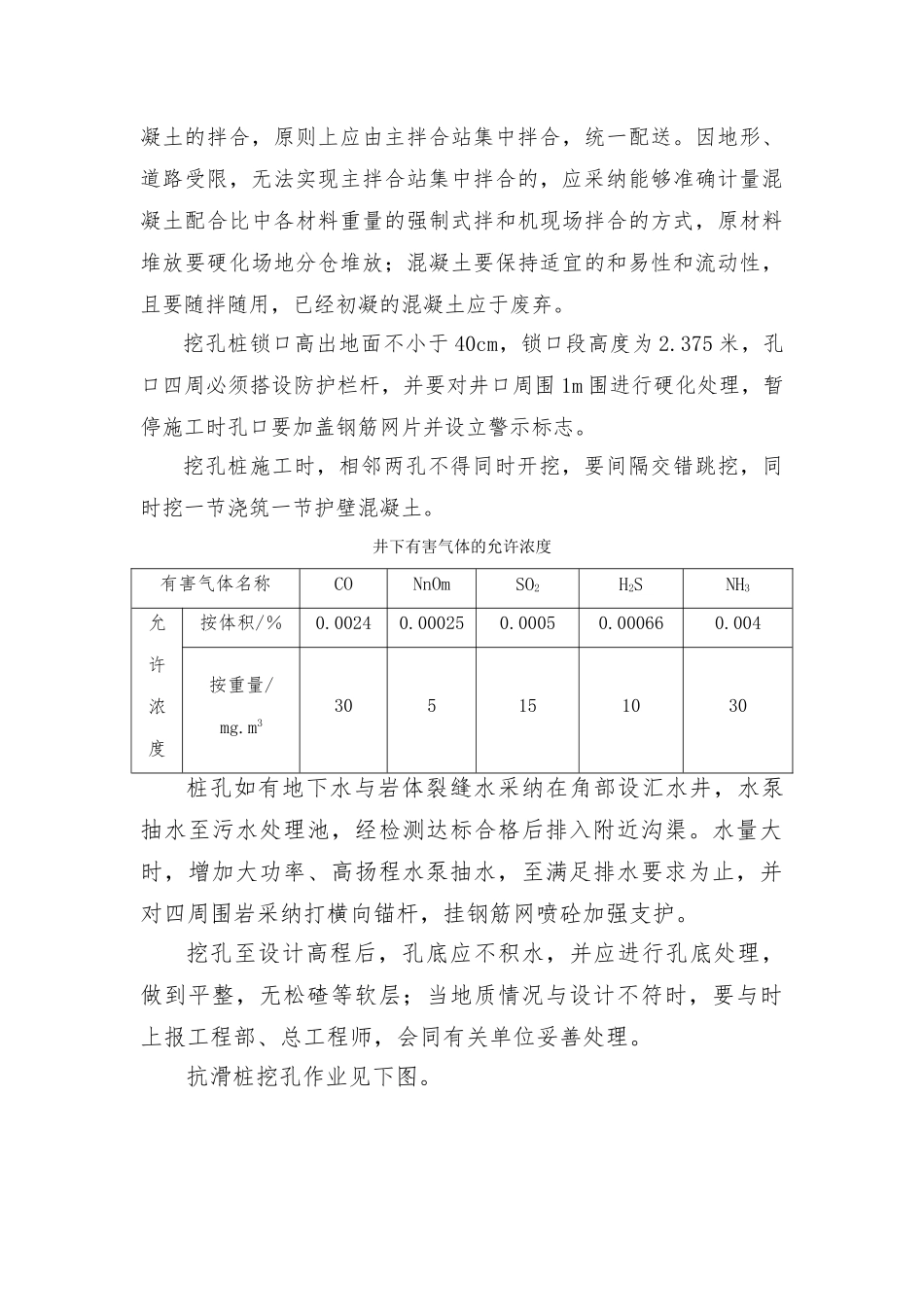

抗滑桩工程施工设计方案_第3页
3/19
抗滑桩施工方案一、工程概况 本段高边坡位于市镇坪县牛头店镇先锋村,起讫桩号为YK40+270-YK40+410,设计开挖长度共 140m,中心桩号最大挖方高度约 14m,最大挖方边坡高度约 37m。二、地形、地貌 本边坡位于浪岸岸坡,地形起伏较大,边坡整体自然坡度约为21-44,自然斜坡较稳定,坡面可见块石,地面高程约 670~720m,相对高差约 50m。三、施工工艺与方法: 3.1、抗滑桩施工工序 采纳挖孔桩施工工艺,实行隔 1 挖 1,不得连续开挖。孔普通土、硬土人工用锹、镐挖掘,软石、次坚石采纳风动凿岩机钻孔,斜眼掏槽,浅孔松动爆破开挖,周边眼控制爆破。导爆管非电雷管微差起爆,C20 钢筋混凝土护壁支护。卷扬机配合吊斗出碴。桩身钢筋在钢筋加工场地制作完成,人工孔绑扎成型。锁口、护壁混凝土每次浇注数量不大,采纳搅拌机拌制,卷扬机配合吊斗输送到位,插入式振动器捣固;桩身混凝土数量较大,混凝土拌合站拌制,无水时采纳导管连续浇筑桩身混凝土,插入式振动器捣固。有水时导管法灌注水下混凝土。混凝土水平运输采纳机动翻斗车与砼搅拌运输车。桩孔采纳汇水坑集水,高扬程水泵抽水。 3.2、 挖孔施工 平整场地、清除桩位处松软土层与地表附着物。施测桩孔十字线,确定桩孔准确位置,设置护桩,安装提升设备,布置好出土道路,做好排水设施与通风设施。机具材料距桩孔应有一定距离,避开增加孔壁压力影响施工。放线定位,开挖桩孔,灌注钢筋混凝土锁口,以防止地面坍塌,锁口高出地面 40cm。将控制桩孔的骑马桩与高程点设置于锁口混凝土上,以便随挖随检查。挖孔中,常常检查桩身净空尺寸和平面位置。桩孔垂直度不得大于孔深的 1%,截面尺寸不得小于桩身设计断面尺寸加护壁厚度。挖孔时按设计采纳 30cm 厚的 C25 钢筋混凝土进行孔壁支护。护壁设计为 1.0m/节,亦可根据土石层的分界与滑动面情况调整。护壁模板采纳组合钢模,边角处辅以 5cm 木模,模板间以 U 型卡、钩头螺栓连接。混凝土浇注时,两对向模板间 φ15~20cm 的圆木横撑支护。每节护壁模板的最上一块为活动板,混凝土人工填塞插捣密实。孔普通土、硬土人工用锹、镐挖掘,软石、次坚石采纳浅孔松动爆破开挖,辅以风镐凿细,人工装碴至吊斗,卷扬机提升。卷扬机提升吊斗时,井下人员应避至可移动式钢制避人棚,以防石碴掉落伤人。开挖应在上一节护壁砼终凝后进行,护壁砼模板的支撑可于灌注后 24h 拆除。为提高护壁砼强度,可于砼中掺加早强剂,达到2.5Mpa...
