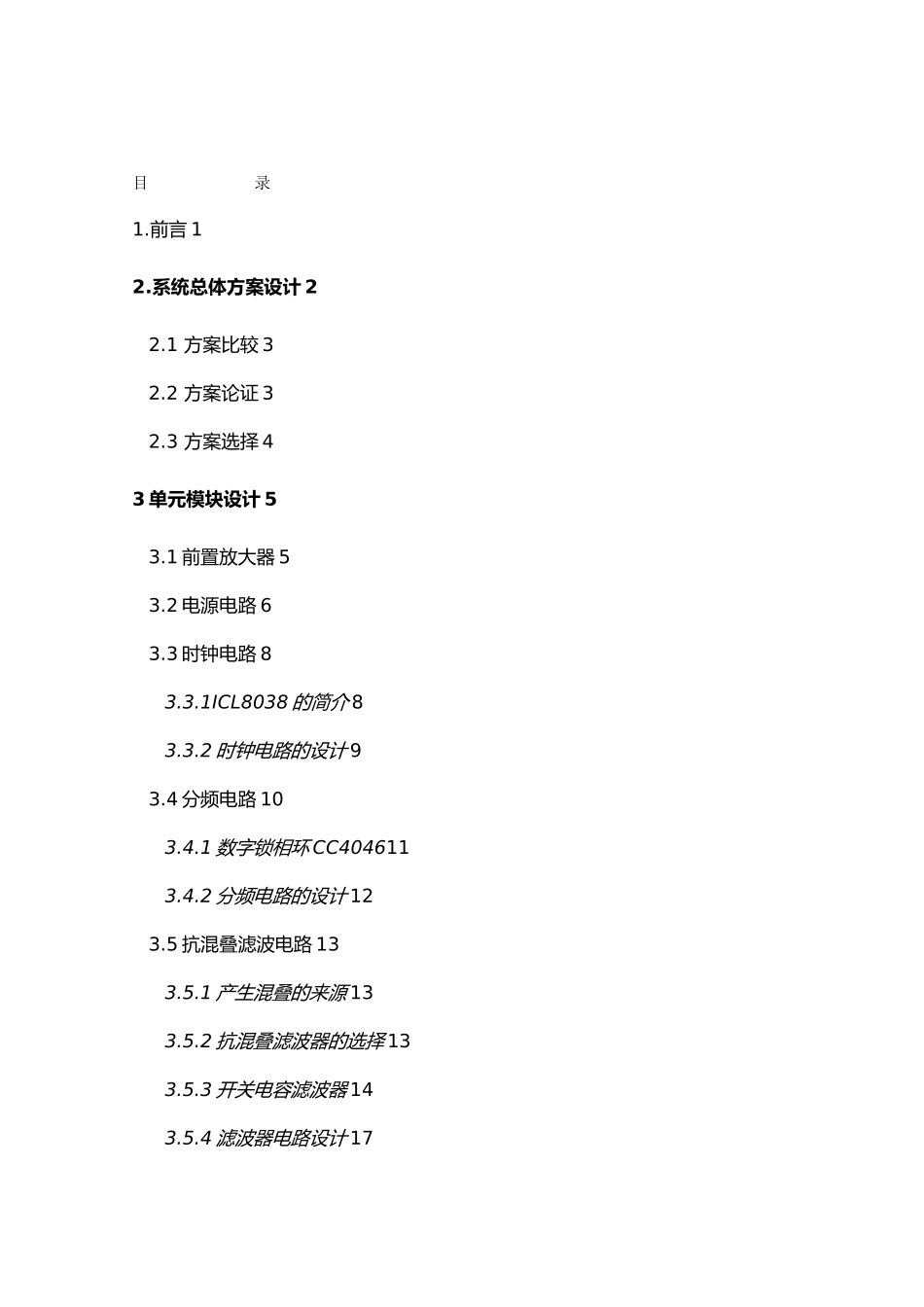

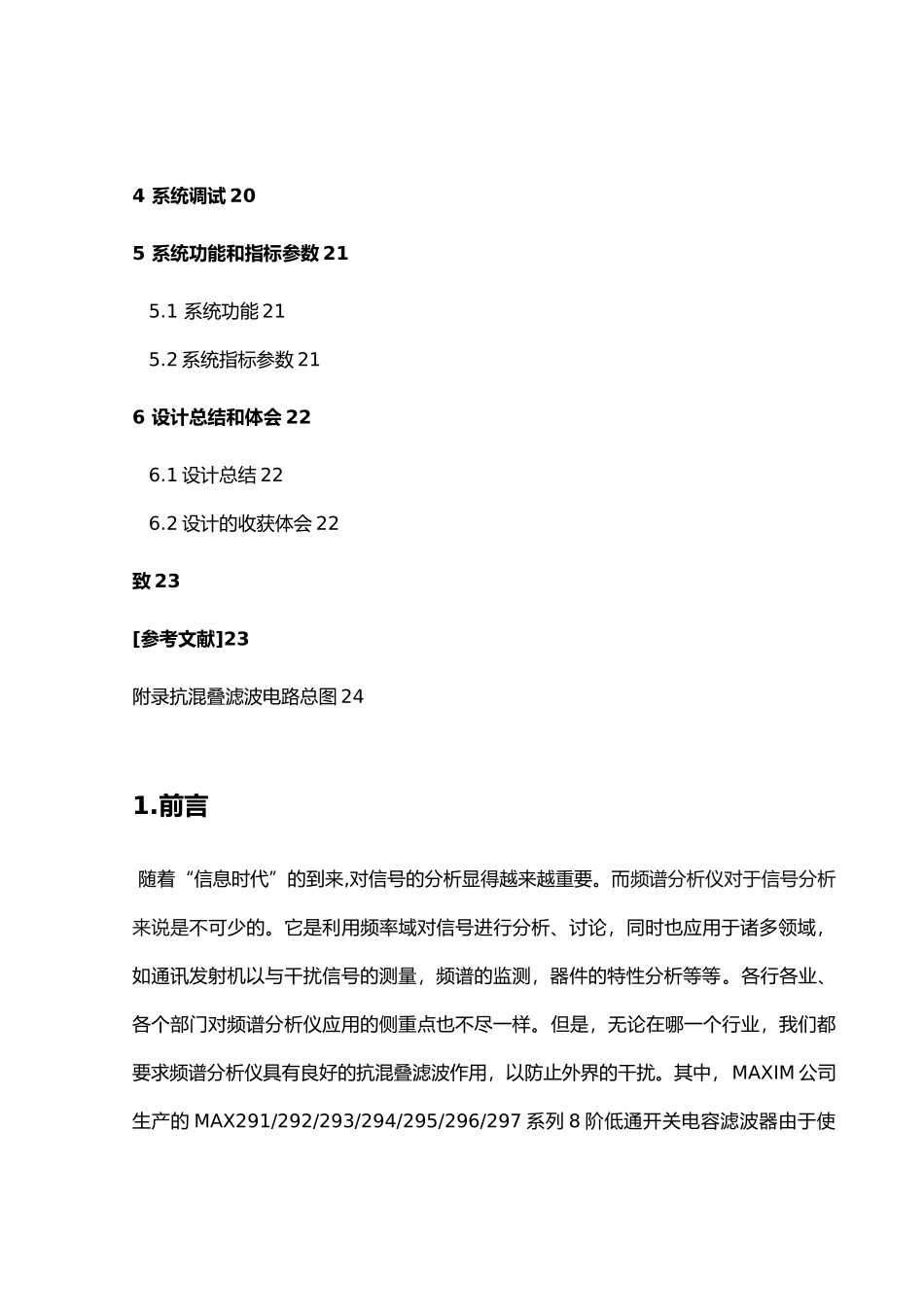

目 录1.前言 12.系统总体方案设计 22.1 方案比较 32.2 方案论证 32.3 方案选择 43 单元模块设计 53.1 前置放大器 53.2 电源电路 63.3 时钟电路 83.3.1ICL8038 的简介 83.3.2 时钟电路的设计 93.4 分频电路 103.4.1 数字锁相环 CC4046113.4.2 分频电路的设计 123.5 抗混叠滤波电路 133.5.1 产生混叠的来源 133.5.2 抗混叠滤波器的选择 133.5.3 开关电容滤波器 143.5.4 滤波器电路设计 174 系统调试 205 系统功能和指标参数 215.1 系统功能 215.2 系统指标参数 216 设计总结和体会 226.1 设计总结 226.2 设计的收获体会 22致 23[参考文献]23附录抗混叠滤波电路总图 241.前言 随着“信息时代”的到来,对信号的分析显得越来越重要。而频谱分析仪对于信号分析来说是不可少的。它是利用频率域对信号进行分析、讨论，同时也应用于诸多领域，如通讯发射机以与干扰信号的测量，频谱的监测，器件的特性分析等等。各行各业、各个部门对频谱分析仪应用的侧重点也不尽一样。但是，无论在哪一个行业，我们都要求频谱分析仪具有良好的抗混叠滤波作用，以防止外界的干扰。其中，MAXIM 公司生产的 MAX291/292/293/294/295/296/297 系列 8 阶低通开关电容滤波器由于使用方便（基本上不需外接元件）、设计简单（频率响应函数是固定的，只需确定其拐角频率即截止频率)、尺寸小（有 8-pin DIP 封装）等优点，在 ADC 的反混叠滤波、噪声分析、电源噪声抑制等领域得到了广泛的应用。 MAX291/295 为巴特沃思型滤波器，在通频带，它的增益最稳定，波动小，主要用 于 仪 表 测 量 等 要 求 整 个 通 频 带 增 益 恒 定 的 场 合 。 MAX292/296 为 贝 塞 尔（Bessel）滤波器，在通频带它的群时延时恒定的，相位对频率呈线性关系，因此脉冲信号通过 MAX292/296 之后尖峰幅度小，稳定速度快。 MAX293/294/297 为 8阶圆型（Elliptic）滤波器，它的滚降速度快，从通频带到阻带的过渡带可以作得很窄。在椭圆型滤波器中，第一个传输零点后输出将随频率的变高而增大，直到第二个零点处。这样几番重复就使频响呈现波浪形。在 MAX29X 系列滤波器集成电路中，除了滤波器电路外还有一个独立的运算放大器（其反相输入端已在部接地）。用这个运算放大器可以组成配合 MAX29X 系列滤波器使用后的滤波、反混滤波等连续时间低通滤波器。 为实现频谱分析仪的抗混叠滤波，在系统构建时选...
