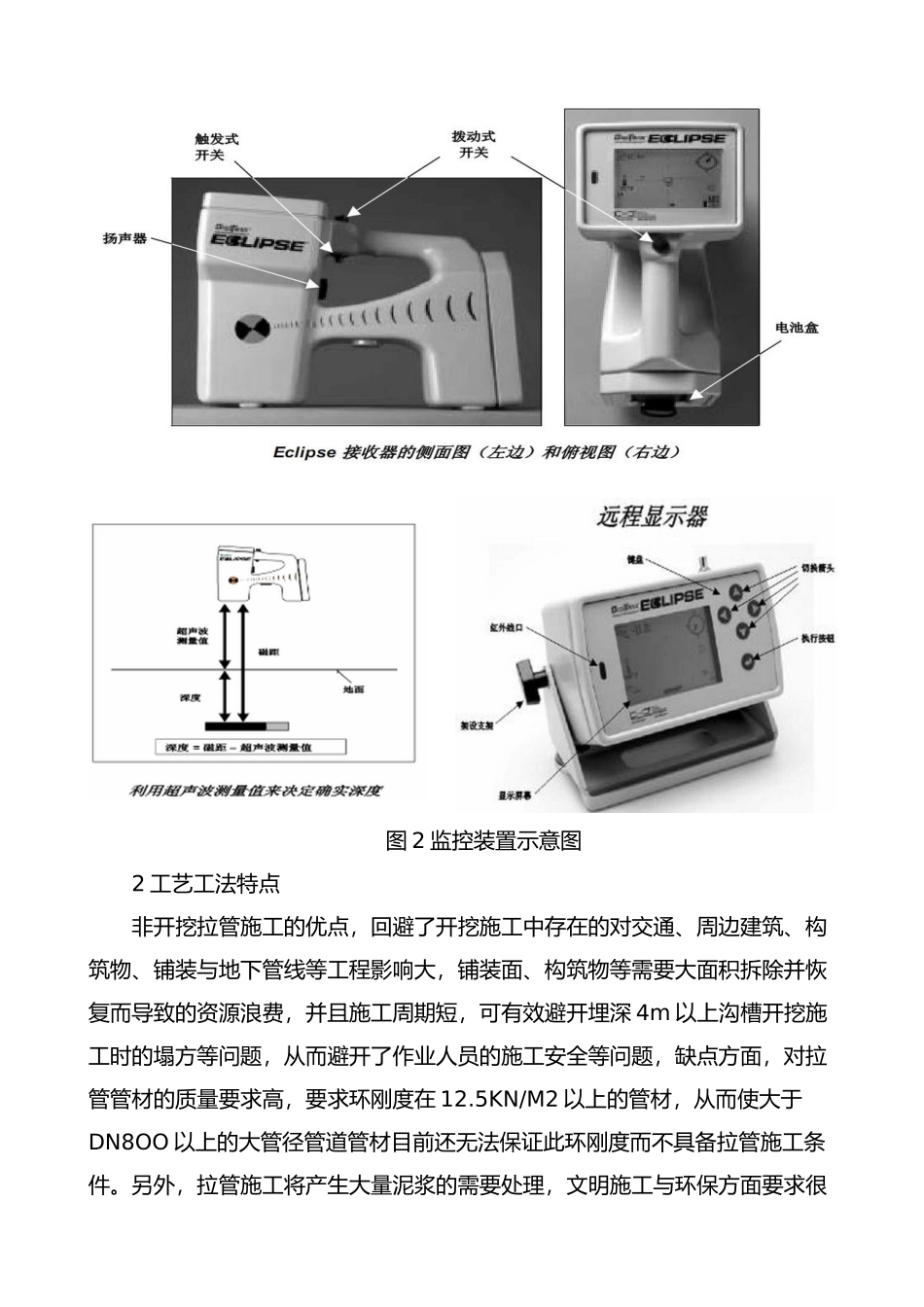

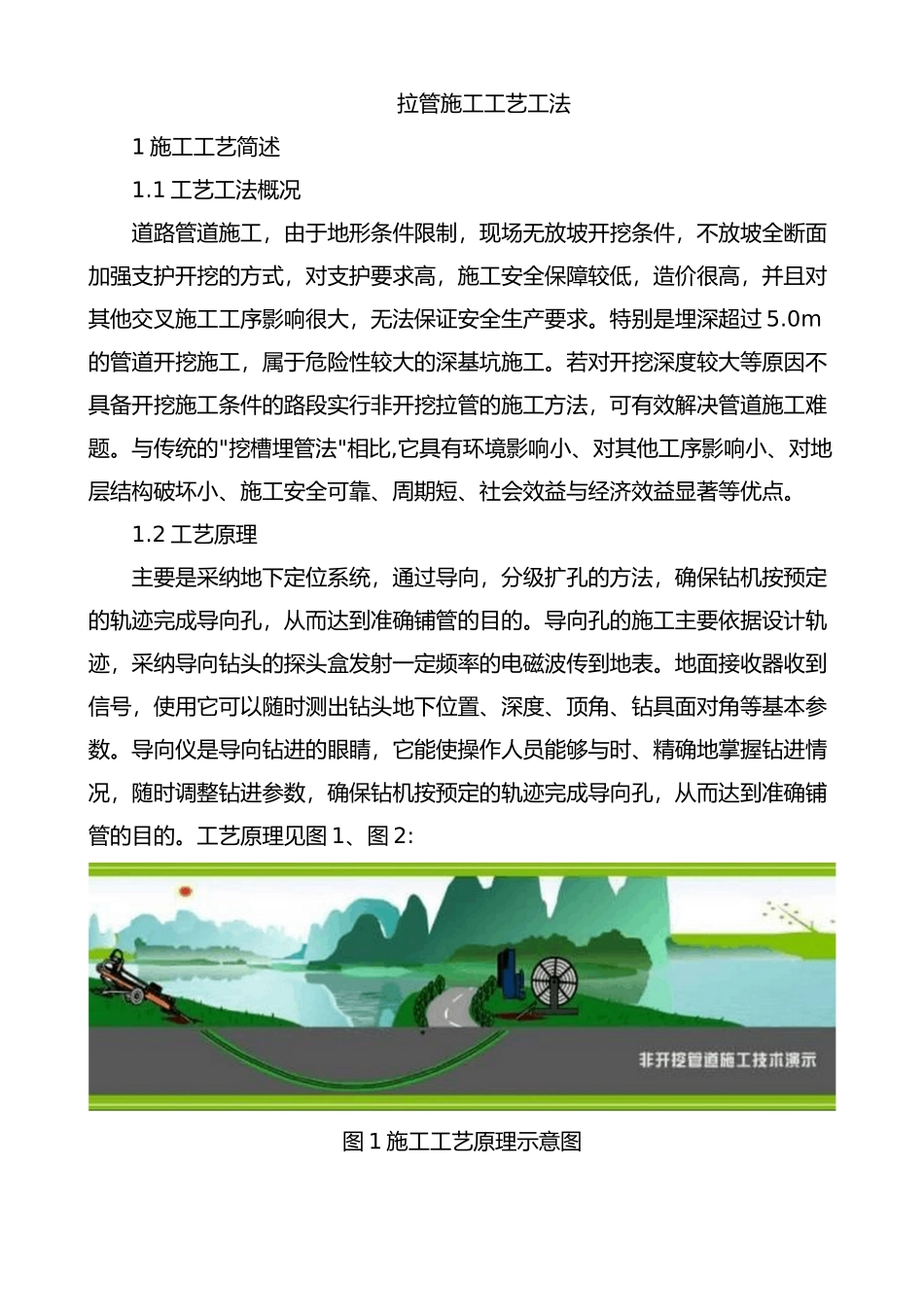

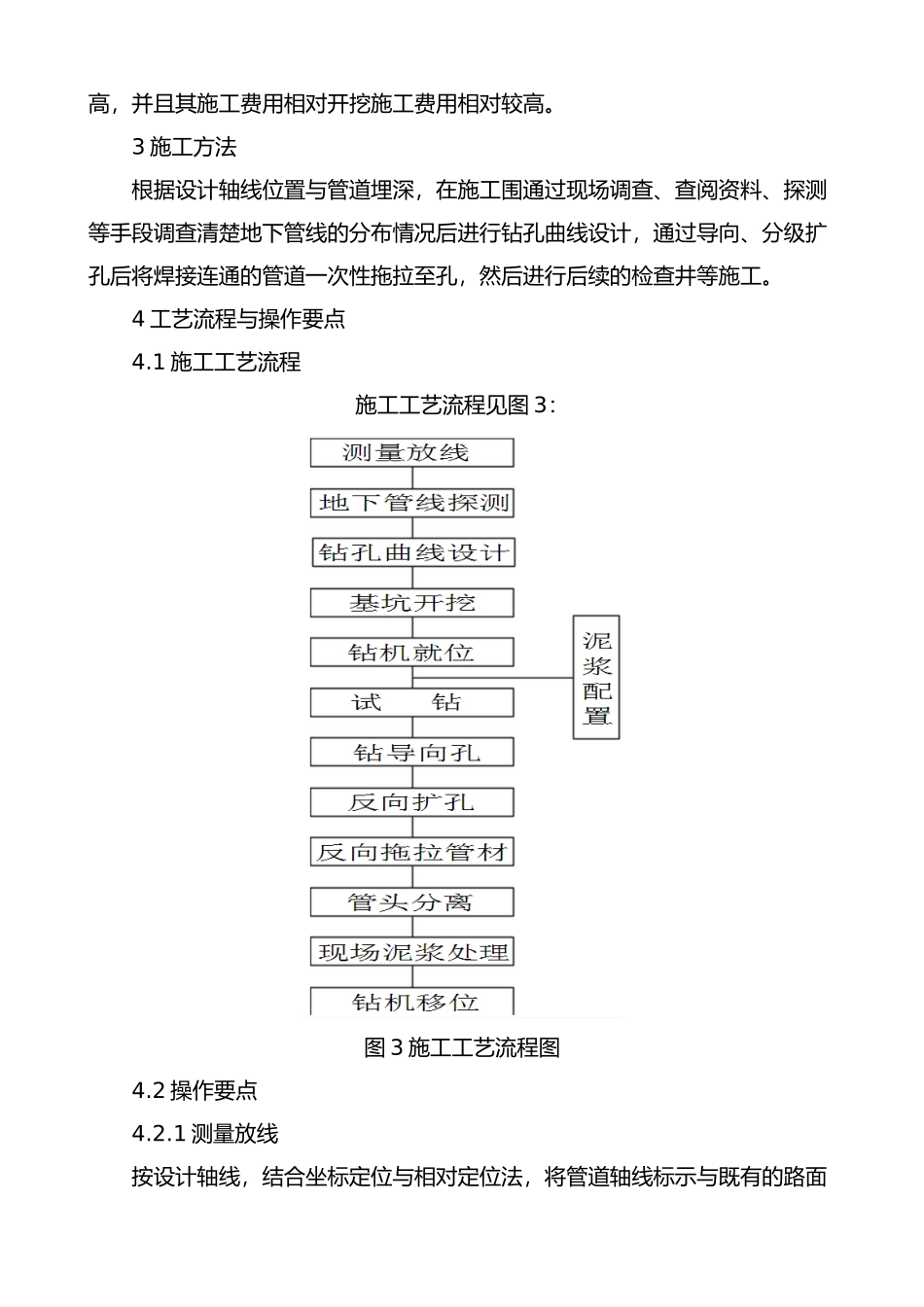

拉管施工工艺工法1 施工工艺简述1.1 工艺工法概况道路管道施工,由于地形条件限制,现场无放坡开挖条件,不放坡全断面加强支护开挖的方式,对支护要求高,施工安全保障较低,造价很高,并且对其他交叉施工工序影响很大,无法保证安全生产要求。特别是埋深超过 5.0m的管道开挖施工,属于危险性较大的深基坑施工。若对开挖深度较大等原因不具备开挖施工条件的路段实行非开挖拉管的施工方法,可有效解决管道施工难题。与传统的"挖槽埋管法"相比,它具有环境影响小、对其他工序影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。1.2 工艺原理主要是采纳地下定位系统,通过导向,分级扩孔的方法,确保钻机按预定的轨迹完成导向孔,从而达到准确铺管的目的。导向孔的施工主要依据设计轨迹,采纳导向钻头的探头盒发射一定频率的电磁波传到地表。地面接收器收到信号,使用它可以随时测出钻头地下位置、深度、顶角、钻具面对角等基本参数。导向仪是导向钻进的眼睛,它能使操作人员能够与时、精确地掌握钻进情况,随时调整钻进参数,确保钻机按预定的轨迹完成导向孔,从而达到准确铺管的目的。工艺原理见图 1、图 2:图 1 施工工艺原理示意图图 2 监控装置示意图2 工艺工法特点非开挖拉管施工的优点,回避了开挖施工中存在的对交通、周边建筑、构筑物、铺装与地下管线等工程影响大,铺装面、构筑物等需要大面积拆除并恢复而导致的资源浪费,并且施工周期短,可有效避开埋深 4m 以上沟槽开挖施工时的塌方等问题,从而避开了作业人员的施工安全等问题,缺点方面,对拉管管材的质量要求高,要求环刚度在 12.5KN/M2 以上的管材,从而使大于DN8OO 以上的大管径管道管材目前还无法保证此环刚度而不具备拉管施工条件。另外,拉管施工将产生大量泥浆的需要处理,文明施工与环保方面要求很高,并且其施工费用相对开挖施工费用相对较高。3 施工方法根据设计轴线位置与管道埋深,在施工围通过现场调查、查阅资料、探测等手段调查清楚地下管线的分布情况后进行钻孔曲线设计,通过导向、分级扩孔后将焊接连通的管道一次性拖拉至孔,然后进行后续的检查井等施工。4 工艺流程与操作要点4.1 施工工艺流程施工工艺流程见图 3:图 3 施工工艺流程图4.2 操作要点4.2.1 测量放线按设计轴线,结合坐标定位与相对定位法,将管道轴线标示与既有的路面等设施上。4.2.2 地下管线的探测在施工围通过现场调查、查阅资料、探测等手...
