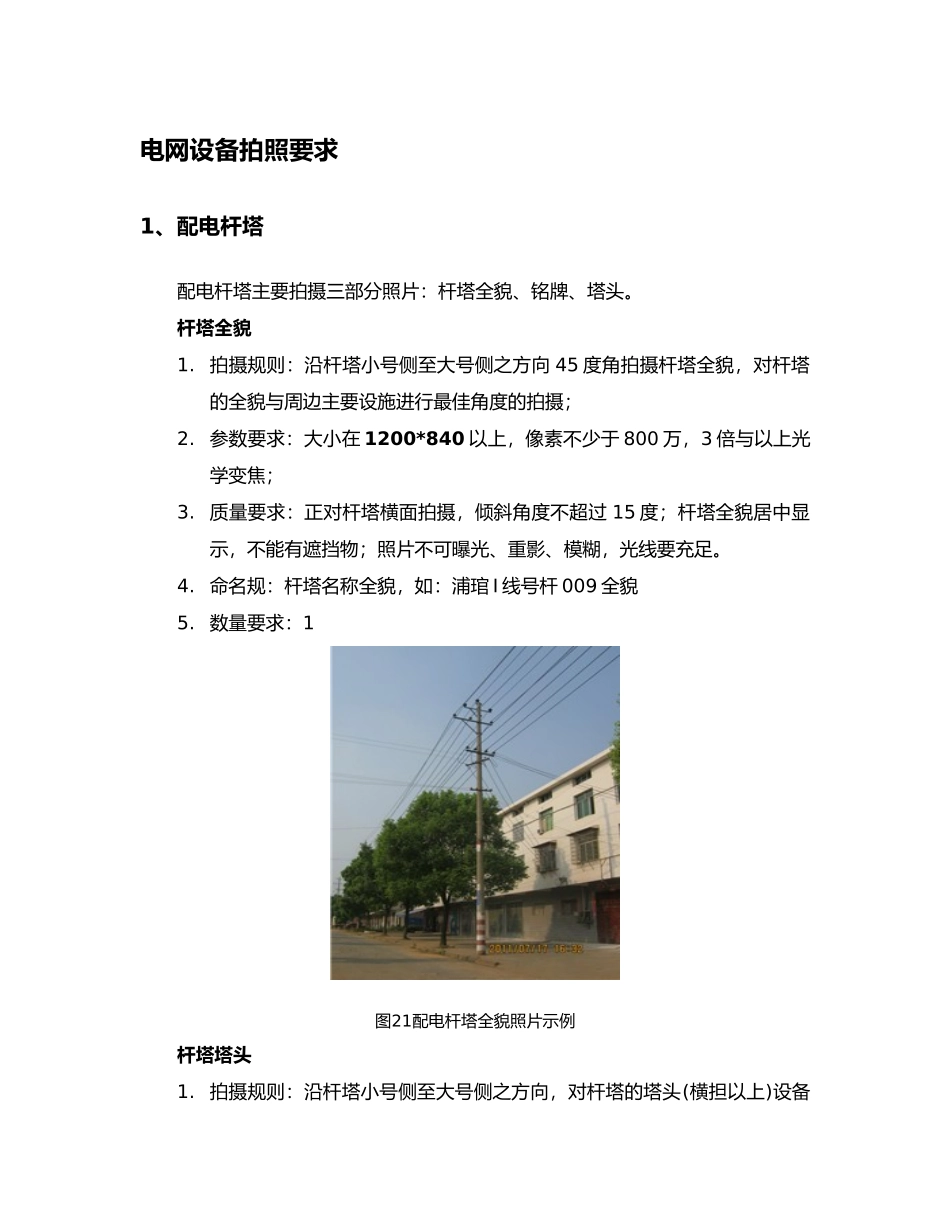

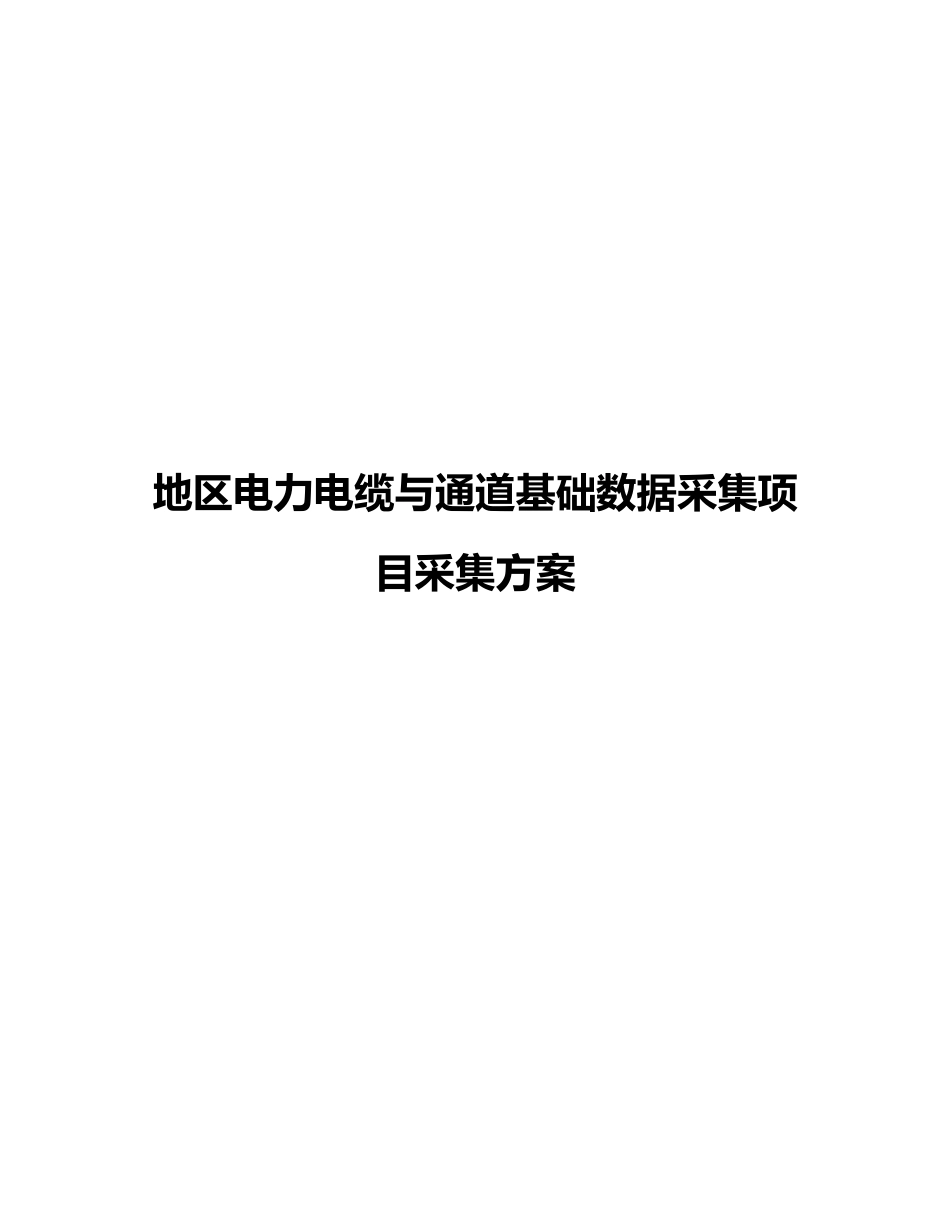

地区电力电缆与通道基础数据采集项目采集方案电网设备拍照要求1、配电杆塔配电杆塔主要拍摄三部分照片：杆塔全貌、铭牌、塔头。杆塔全貌1. 拍摄规则：沿杆塔小号侧至大号侧之方向 45 度角拍摄杆塔全貌，对杆塔的全貌与周边主要设施进行最佳角度的拍摄；2. 参数要求：大小在 1200*840 以上，像素不少于 800 万，3 倍与以上光学变焦；3. 质量要求：正对杆塔横面拍摄，倾斜角度不超过 15 度；杆塔全貌居中显示，不能有遮挡物；照片不可曝光、重影、模糊，光线要充足。4. 命名规：杆塔名称全貌，如：浦琯 I 线号杆 009 全貌5. 数量要求：1图21配电杆塔全貌照片示例杆塔塔头1. 拍摄规则：沿杆塔小号侧至大号侧之方向，对杆塔的塔头(横担以上)设备进行高清楚的拍摄；2. 参数要求：大小在 1400*1200 以上，像素不少于 800 万，5 倍与以上光学变焦；3. 质量要求：正对杆塔横面拍摄，倾斜角度不超过 10 度；塔头设备很重要，拍摄要清楚，要求可以看出设备类型、数量，并能辨别出设备零部件，如绝缘子片数等；照片不可曝光、重影、模糊，光线要充足。4. 命名规：杆塔名称+塔头，如：钢管厂线 02 号杆塔头。5. 数量要求：16. 备注说明：拍摄不需根据小号往大号侧拍摄，但照片需能清楚显示杆上所有设备。图22配电杆塔塔头照片示例杆塔铭牌1. 拍摄规则：对杆塔的杆号牌进行近距离、清楚拍摄；2. 参数要求：大小在 640*480 以上，像素不少于 800 万；3. 质量要求：杆号牌上字体、符号等容要清楚可见；居中显示，不能有遮挡物；照片不可曝光、重影、模糊，光线要充足。4. 命名规：杆塔名称+铭牌，如：水门线号杆 068 铭牌(名称中间无空格)。5. 数量要求：1图23配电杆塔铭牌照片示例2、站房站房拍照时（包括变电所、开关站、环网柜、开闭所、配电室、分接箱、接地箱、架空线路、用户侧受电装置等设备）需要对准站房上面的标示和设备全貌各拍摄一照片，见图。数量要求：2图表24站房设备拍摄示3、电缆井（检查井）电缆井（检查井）需要拍摄 7 照片，电缆井（检查井）分东、西、南、北各一，施工前、施工后、井盖挂牌各一，井盖全貌一，共 7。拍摄规则：对电缆井（检查井）井盖与井四个面与挂牌后进行清楚拍摄；参数要求：大小在 640*480 以上，像素不少于 800 万；质量要求：居中显示，不能有遮挡物；照片不可有暴光、重影、模糊，光线要充足。命名规：照片使用检查井名称+东、西、南、北与电缆井施工前（不能显...
