挂篮悬浇箱梁施工方法

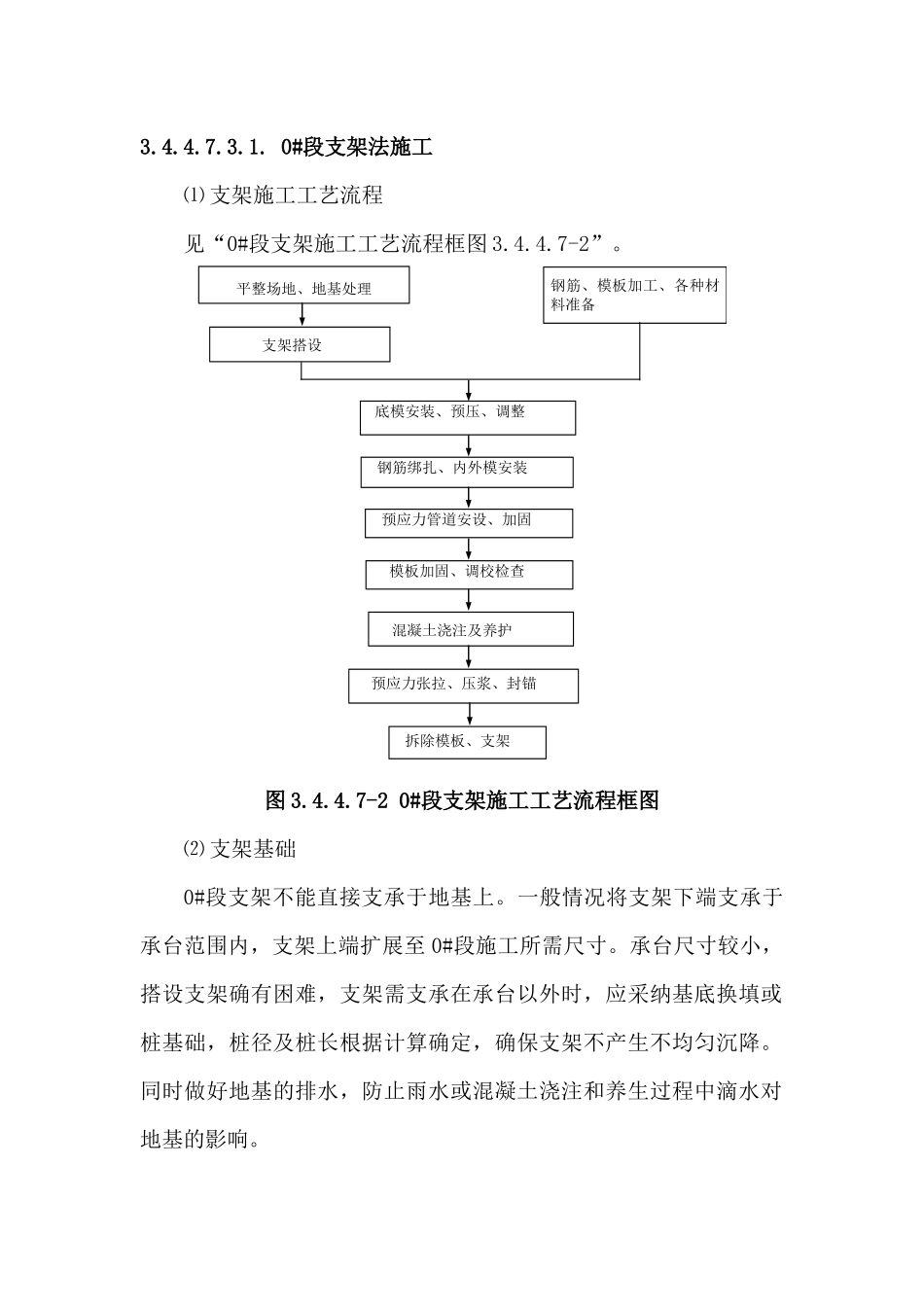

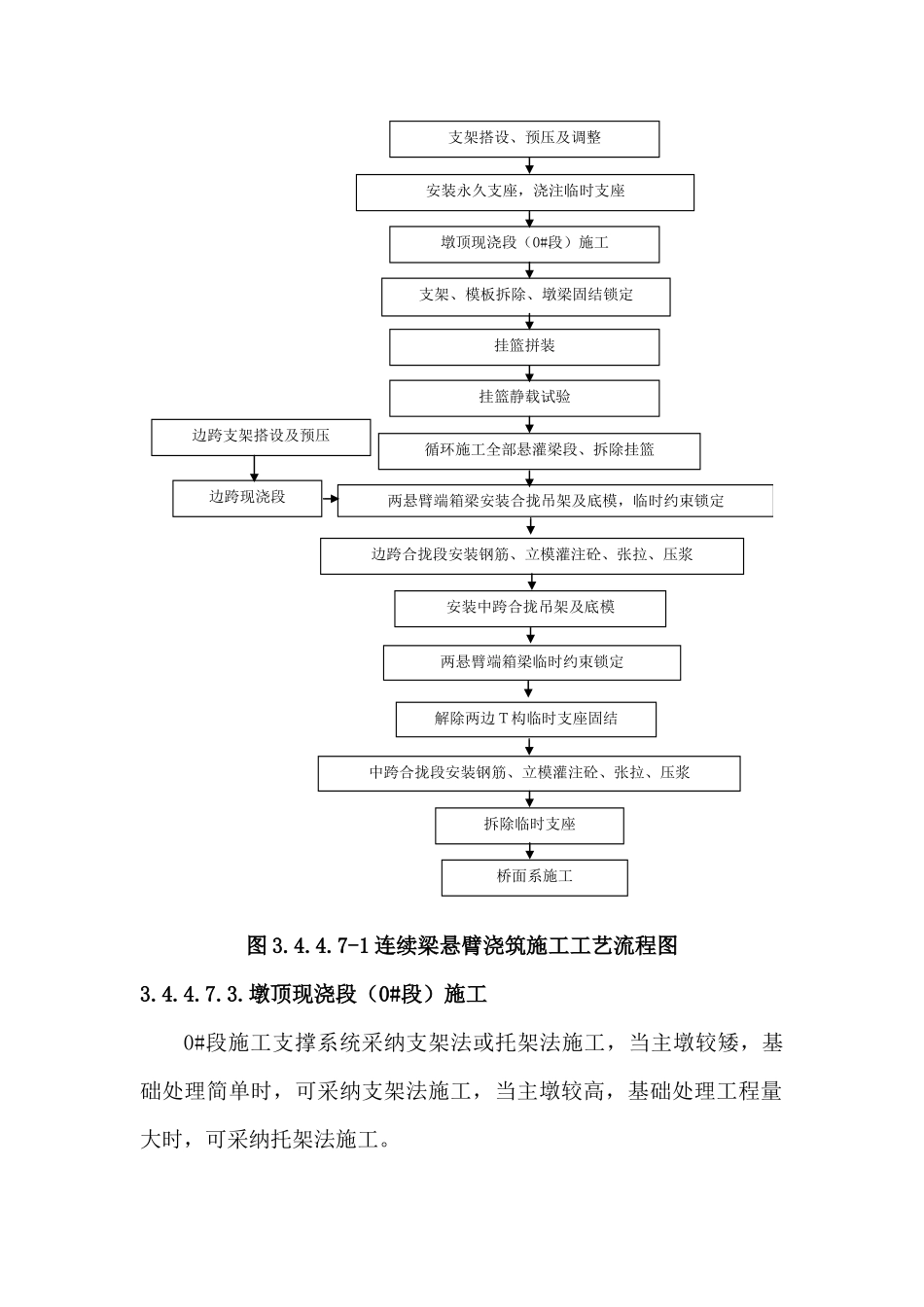

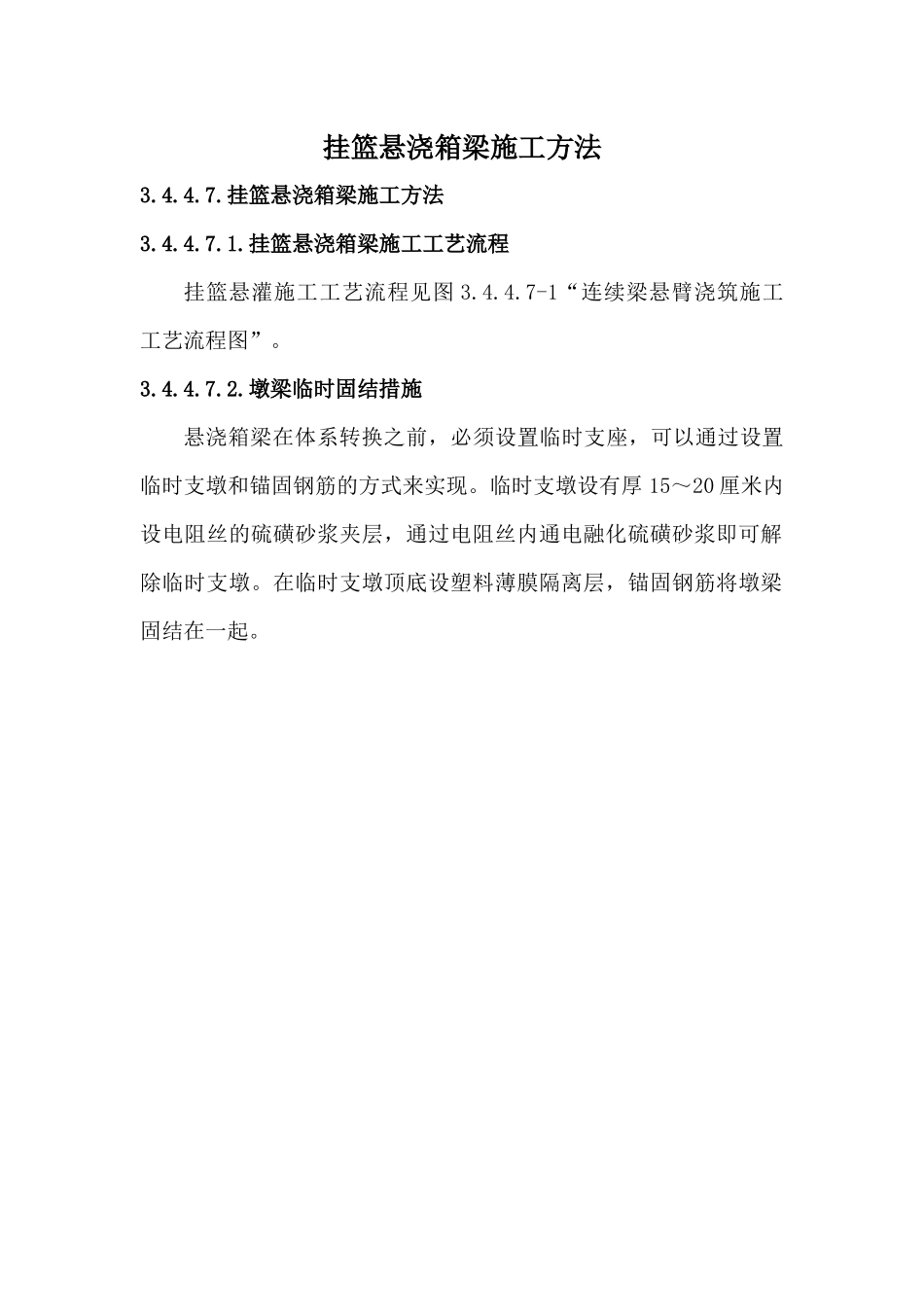

挂篮悬浇箱梁施工方法3.4.4.7.挂篮悬浇箱梁施工方法3.4.4.7.1.挂篮悬浇箱梁施工工艺流程挂篮悬灌施工工艺流程见图 3.4.4.7-1“连续梁悬臂浇筑施工工艺流程图”。3.4.4.7.2.墩梁临时固结措施悬浇箱梁在体系转换之前，必须设置临时支座，可以通过设置临时支墩和锚固钢筋的方式来实现。临时支墩设有厚 15～20 厘米内设电阻丝的硫磺砂浆夹层，通过电阻丝内通电融化硫磺砂浆即可解除临时支墩。在临时支墩顶底设塑料薄膜隔离层，锚固钢筋将墩梁固结在一起。图 3.4.4.7-1 连续梁悬臂浇筑施工工艺流程图3.4.4.7.3.墩顶现浇段（0#段）施工0#段施工支撑系统采纳支架法或托架法施工，当主墩较矮，基础处理简单时，可采纳支架法施工，当主墩较高，基础处理工程量大时，可采纳托架法施工。 墩顶现浇段（0#段）施工 挂篮拼装 边跨合拢段安装钢筋、立模灌注砼、张拉、压浆 边跨现浇段 安装永久支座，浇注临时支座 支架搭设、预压及调整 两悬臂端箱梁安装合拢吊架及底模，临时约束锁定 挂篮静载试验 循环施工全部悬灌梁段、拆除挂篮 边跨支架搭设及预压 支架、模板拆除、墩梁固结锁定 桥面系施工 中跨合拢段安装钢筋、立模灌注砼、张拉、压浆 安装中跨合拢吊架及底模 两悬臂端箱梁临时约束锁定 解除两边Ｔ构临时支座固结 拆除临时支座 3.4.4.7.3.1. 0#段支架法施工⑴ 支架施工工艺流程见“0#段支架施工工艺流程框图 3.4.4.7-2”。图 3.4.4.7-2 0#段支架施工工艺流程框图⑵ 支架基础0#段支架不能直接支承于地基上。一般情况将支架下端支承于承台范围内，支架上端扩展至 0#段施工所需尺寸。承台尺寸较小，搭设支架确有困难，支架需支承在承台以外时，应采纳基底换填或桩基础，桩径及桩长根据计算确定，确保支架不产生不均匀沉降。同时做好地基的排水，防止雨水或混凝土浇注和养生过程中滴水对地基的影响。 拆除模板、支架 预应力张拉、压浆、封锚 混凝土浇注及养护 模板加固、调校检查 底模安装、预压、调整 预应力管道安设、加固 钢筋绑扎、内外模安装 钢筋、模板加工、各种材料准备 支架搭设 平整场地、地基处理 ⑶ 支架设计支架设计进行支架刚度和稳定性验算、地基允许承载力的验算、地基沉降的验算，各项验算指标符合法律规范要求后按设计图进行支架搭设。⑷ 支架搭设连续箱梁 0#段支架采纳钢支架拼装而成，不足 2m 高度采纳短钢管 调 整 。 翼 板 及 箱 室 内 支 架 采 纳 门 式 脚 手 支 架...
