摇架调压块冲压工艺与模具设计说明

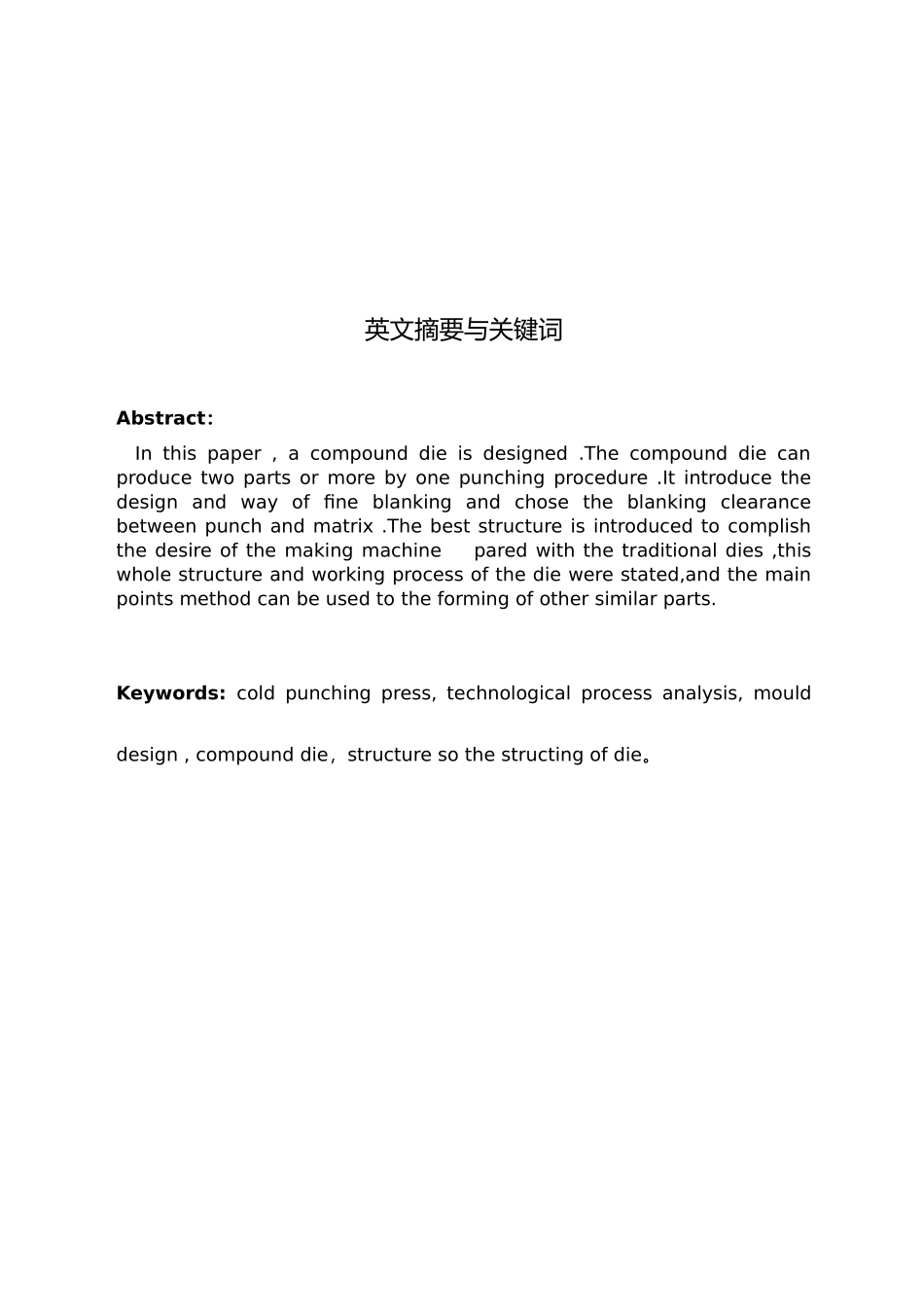

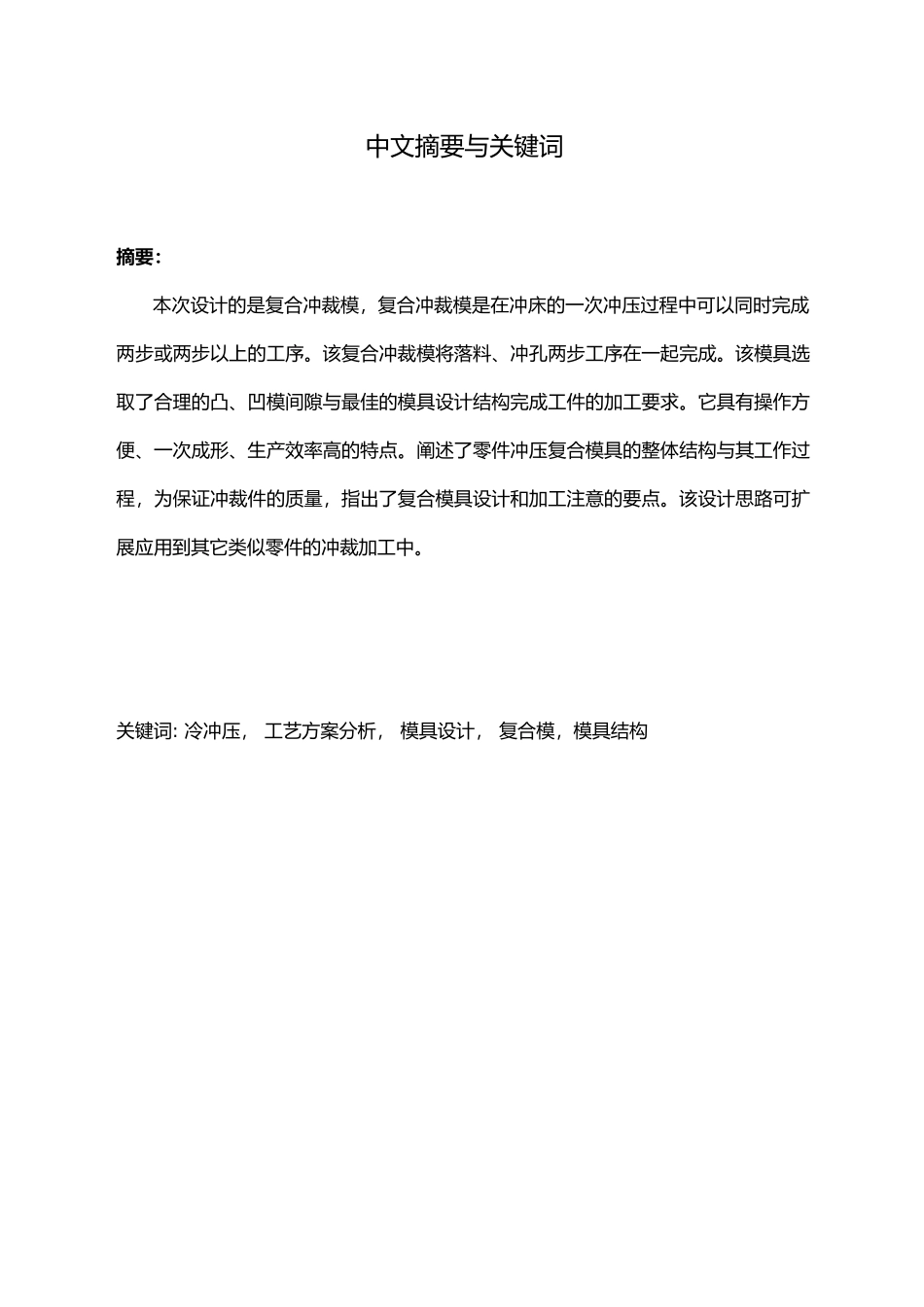

中文摘要与关键词摘要：本次设计的是复合冲裁模，复合冲裁模是在冲床的一次冲压过程中可以同时完成两步或两步以上的工序。该复合冲裁模将落料、冲孔两步工序在一起完成。该模具选取了合理的凸、凹模间隙与最佳的模具设计结构完成工件的加工要求。它具有操作方便、一次成形、生产效率高的特点。阐述了零件冲压复合模具的整体结构与其工作过程，为保证冲裁件的质量，指出了复合模具设计和加工注意的要点。该设计思路可扩展应用到其它类似零件的冲裁加工中。关键词: 冷冲压， 工艺方案分析， 模具设计， 复合模，模具结构英文摘要与关键词Abstract：In this paper , a compound die is designed .The compound die can produce two parts or more by one punching procedure .It introduce the design and way of fine blanking and chose the blanking clearance between punch and matrix .The best structure is introduced to complish the desire of the making machine pared with the traditional dies ,this whole structure and working process of the die were stated,and the main points method can be used to the forming of other similar parts.Keywords: cold punching press, technological process analysis, mould design , compound die，structure so the structing of die。第一章 绪论1.1 冲压工艺与模具的进展方向（1）成形工艺与理论的讨论近年来，冲压成形工艺有很多新的进展，特别是精密冲裁、精密成形、精密剪切、复合材料成形、超塑性成形、软模成形以与电磁成形等新工艺日新月异，冲压件的精度日趋精确，生产率也有极大提高，正在把冲压加工提高到高品质的、新的进展水平。前几年的精密冲压主要市是指对平板零件进行精密冲裁，而现在，除了精密冲裁外还可兼有精密弯曲、拉深、压印等，可以进行复杂零件的立体精密成形。过去的精密冲裁只能对厚度为 5~8mm 以下的中板或薄板进行加工，而现在可以对厚度达 25mm 的厚板实现精密冲裁，并可对 σb >900MPa 的高强度合金材料进行精冲。由于引入了 CAE，冲压成形已从原来的对应力应变进行有限元等分析而逐步进展到采纳计算机进行工艺过程的模拟与分析，以实现冲压过程的优化设计。在冲压毛坯设计方面也开展了计算机辅助设计，可以对排样或拉深毛坯进行优...
