支架现浇各项荷载受力验算

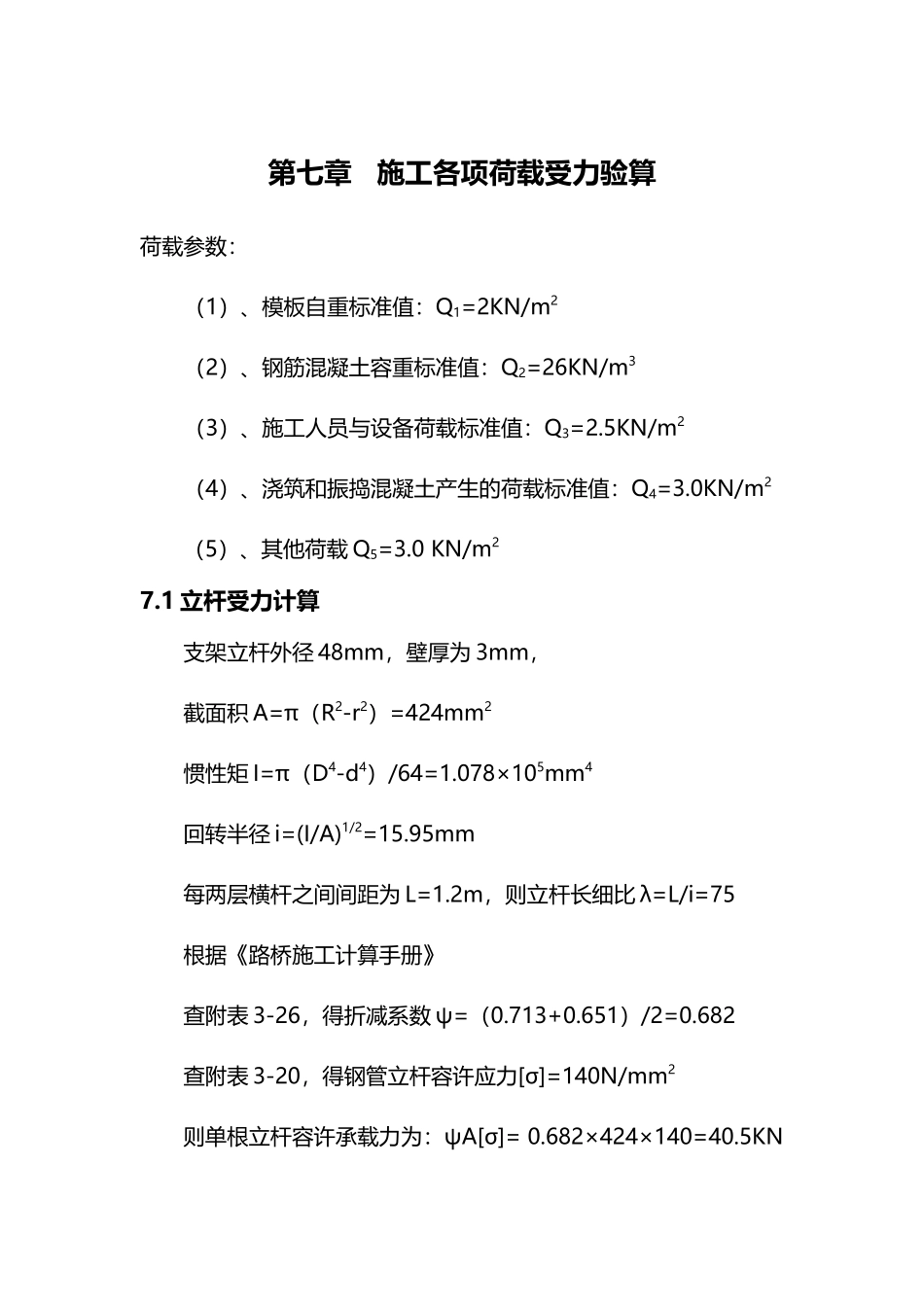

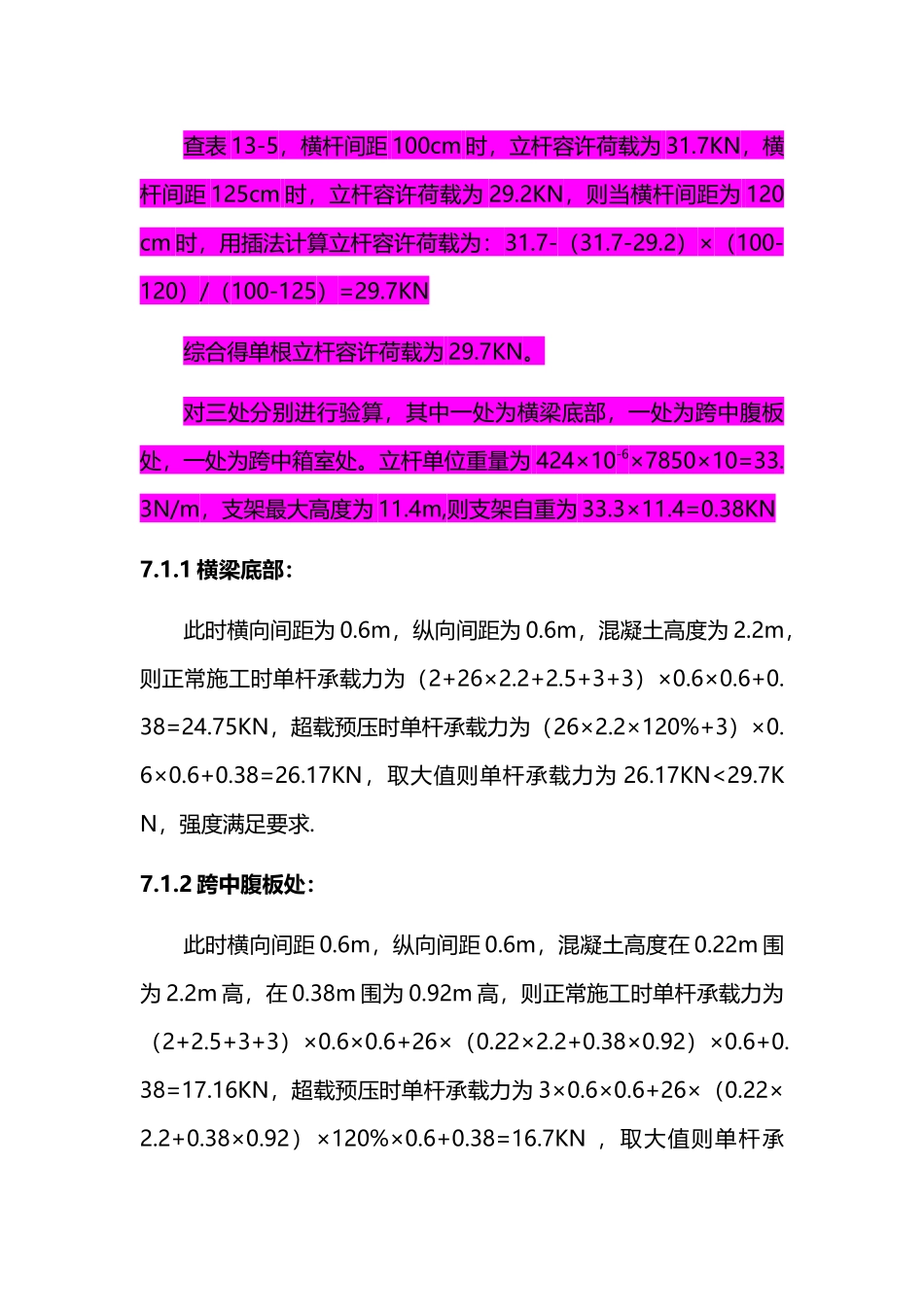

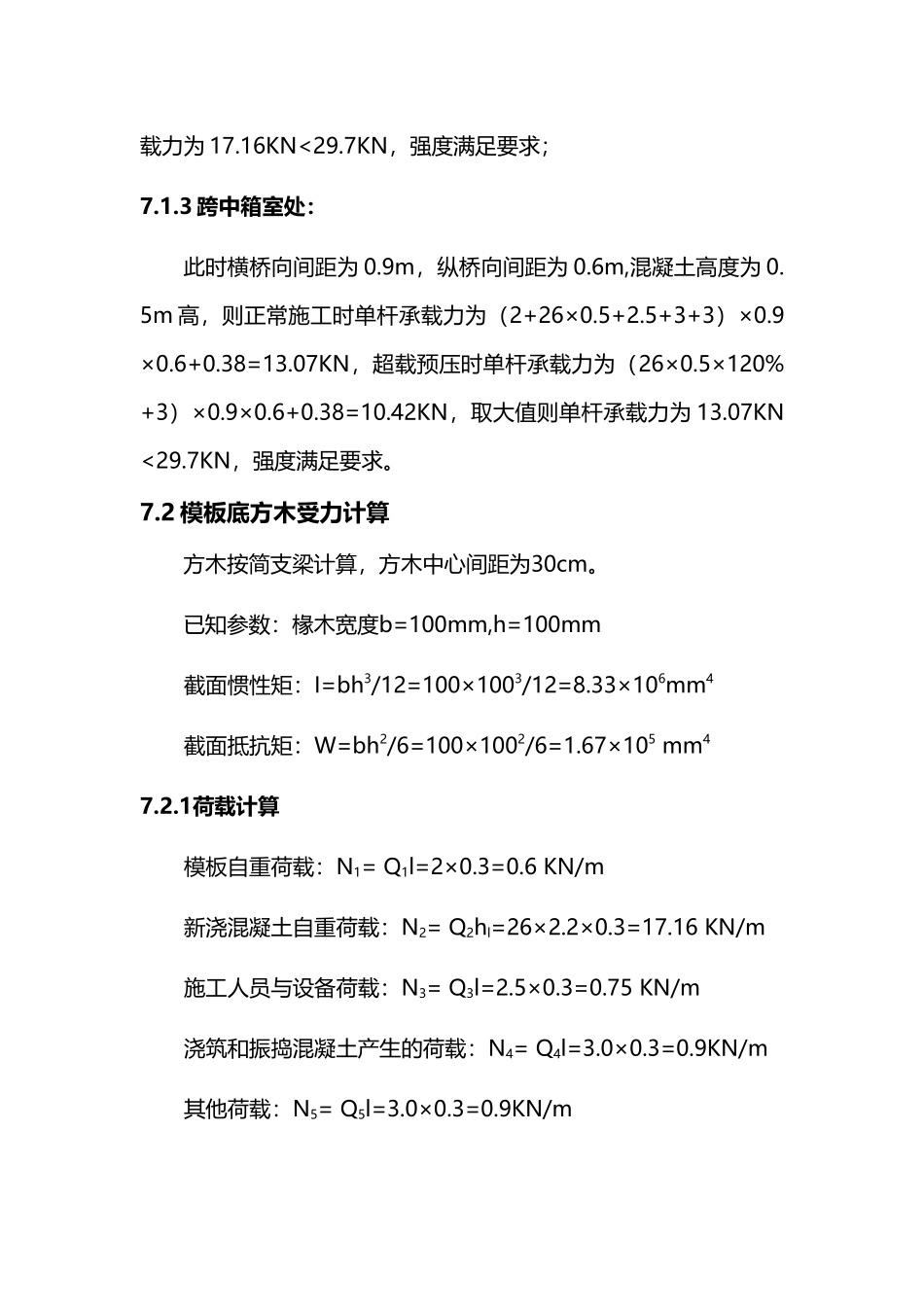

第七章 施工各项荷载受力验算荷载参数：（1）、模板自重标准值：Q1=2KN/m2（2）、钢筋混凝土容重标准值：Q2=26KN/m3（3）、施工人员与设备荷载标准值：Q3=2.5KN/m2（4）、浇筑和振捣混凝土产生的荷载标准值：Q4=3.0KN/m2（5）、其他荷载 Q5=3.0 KN/m27.1 立杆受力计算支架立杆外径 48mm，壁厚为 3mm，截面积 A=π（R2-r2）=424mm2惯性矩 I=π（D4-d4）/64=1.078×105mm4回转半径 i=(I/A)1/2=15.95mm每两层横杆之间间距为 L=1.2m，则立杆长细比 λ=L/i=75根据《路桥施工计算手册》查附表 3-26，得折减系数 ψ=（0.713+0.651）/2=0.682查附表 3-20，得钢管立杆容许应力[σ]=140N/mm2则单根立杆容许承载力为：ψA[σ]= 0.682×424×140=40.5KN查表 13-5，横杆间距 100cm 时，立杆容许荷载为 31.7KN，横杆间距 125cm 时，立杆容许荷载为 29.2KN，则当横杆间距为 120cm 时，用插法计算立杆容许荷载为：31.7-（31.7-29.2）×（100-120）/（100-125）=29.7KN综合得单根立杆容许荷载为 29.7KN。对三处分别进行验算，其中一处为横梁底部，一处为跨中腹板处，一处为跨中箱室处。立杆单位重量为 424×10-6×7850×10=33.3N/m，支架最大高度为 11.4m,则支架自重为 33.3×11.4=0.38KN7.1.1 横梁底部：此时横向间距为 0.6m，纵向间距为 0.6m，混凝土高度为 2.2m，则正常施工时单杆承载力为（2+26×2.2+2.5+3+3）×0.6×0.6+0.38=24.75KN，超载预压时单杆承载力为（26×2.2×120%+3）×0.6×0.6+0.38=26.17KN，取大值则单杆承载力为 26.17KN<29.7KN，强度满足要求.7.1.2 跨中腹板处：此时横向间距 0.6m，纵向间距 0.6m，混凝土高度在 0.22m 围为 2.2m 高，在 0.38m 围为 0.92m 高，则正常施工时单杆承载力为（2+2.5+3+3）×0.6×0.6+26×（0.22×2.2+0.38×0.92）×0.6+0.38=17.16KN，超载预压时单杆承载力为 3×0.6×0.6+26×（0.22×2.2+0.38×0.92）×120%×0.6+0.38=16.7KN ，取大值则单杆承载力为 17.16KN<29.7KN，强度满足要求；7.1.3 跨中箱室处：此时横桥向间距为 0.9m，纵桥向间距为 0.6m,混凝土高度为 0.5m 高，则正常施工时单杆承载力为（2+26×0.5+2.5+3+3）×0.9×0.6+0.38=13.07KN，超载预压时单杆承载力为（26×0.5×120%+3）×0.9×0.6+0.38=10.42KN，取大值则单杆承载力为 13.07KN<29.7KN，强度满足要求。7.2 模板底方木受力计算方木按简支梁计算，方木中心间距为30cm。已知参数：椽木宽...
