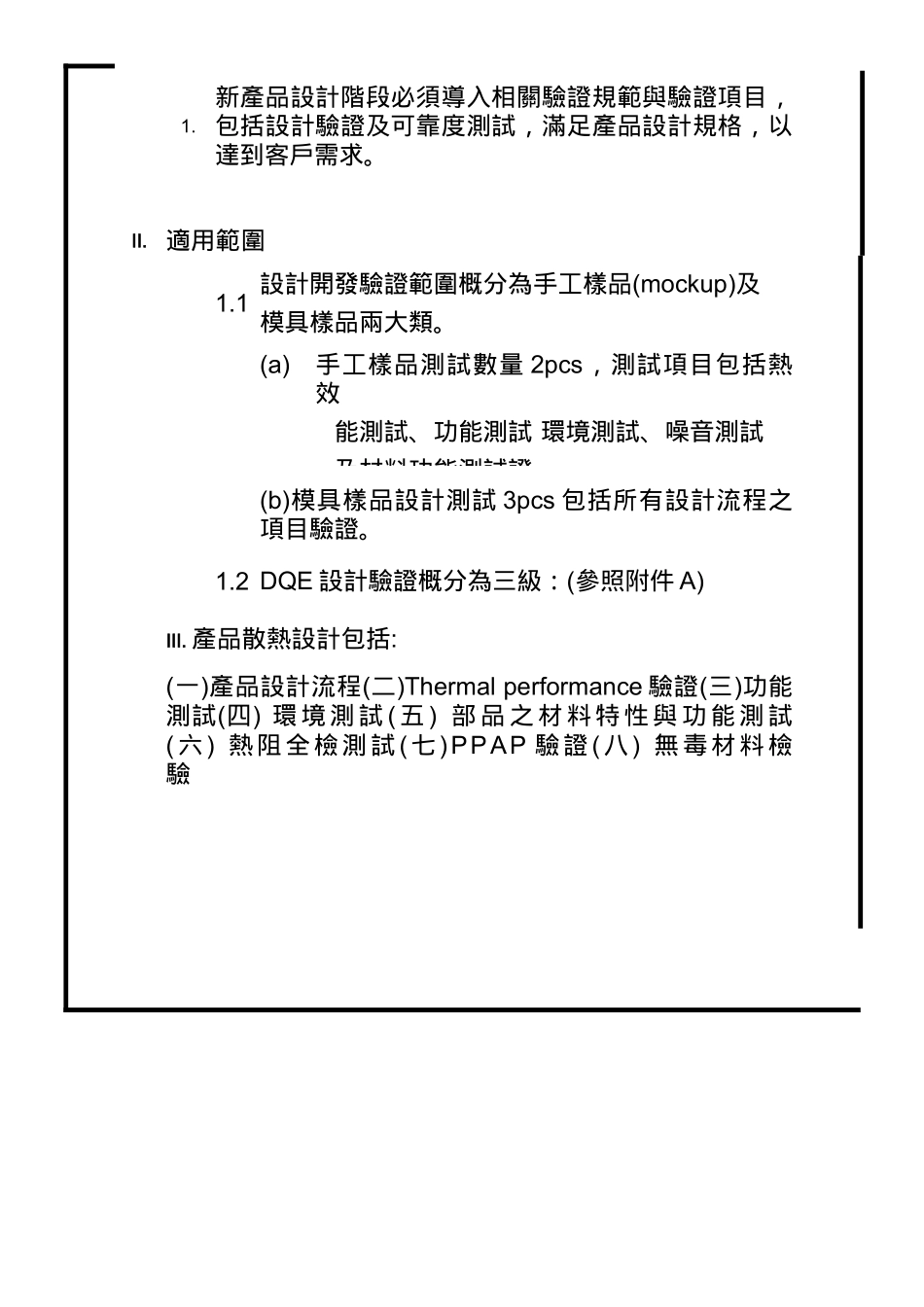

奇鋐科技股份有限公司文件名稱: 散熱系統設計規範與品質驗證文件編號: Q-DQE-PP02權責單位: 散熱產品事業處首次發行日期11/19/2004修訂日期版本1持 有 單 位 核 准 審 查 製 作設計品質工程部I.目的1.新產品設計階段必須導入相關驗證規範與驗證項目,包括設計驗證及可靠度測試,滿足產品設計規格,以達到客戶需求。II. 適用範圍1.1 設計開發驗證範圍概分為手工樣品(mockup)及模具樣品兩大類。(a)手工樣品測試數量 2pcs,測試項目包括熱效 能測試、功能測試 環境測試、噪音測試及材料功能測試證。(b)模具樣品設計測試 3pcs 包括所有設計流程之項目驗證。1.2 DQE 設計驗證概分為三級:(參照附件 A)III. 產品散熱設計包括:(一)產品設計流程(二)Thermal performance 驗證(三)功能測試(四) 環 境 測 試 ( 五 ) 部 品 之 材 料 特 性 與 功 能 測 試(六) 熱阻全檢測試 (七)PPAP 驗證(八) 無毒材料檢驗 ( (一一))產品設計流程產品設計流程 產 品 規 格 ( 熱 阻 , 重 量 , 價 格 , 噪 音 )熱 阻 網 路 分 佈 及 可 用 空 間 評 估 C o n c e p t u a l D e s i g nT h e r m a l B u d g e t / S y s t e m p r e l i m i n a r y 1 . 概 念 設 計 2 . 各 元 件 熱 阻 分 佈 之 確 認散 熱 產 品 之 熱 阻 評 估 ( 依 熱 傳 及 流 力 性 能 評 估 )熱 效 能 模 擬 分 析a a a a a a m m m m ( ( 9 9 o t h e r m . o r 散 熱 器 機 構 設 計製 作 樣 品熱 效 能 與 噪 音 驗 證 .完 成 設 計元 件 熱 阻 資 料 庫依 流 阻 與 熱 阻 之 需 求 尋 找 適 當 之元 件 —散 熱 片 / 熱 管 / 導 熱 介 質 / 錫 膏選 擇 或 設 計 風 扇 與 該 風 扇之 風 壓 風 量 確 認 風 扇 外 框 設 計風 扇 性 能 驗 證散 熱 器 與 系 統 結 合 後 之 結構 強 度 分 析( a n a l y s i s )(二)Thermal performance 驗證( a )熱 效 能 測 試 T h e r m a l P e r f o r m a n c e測 試 項 目測 試 參 數風 洞 / 平 台 ( B o a r d l e v e l t e s t ) 測 試系 統 測 試 ( S y s t e m ...
