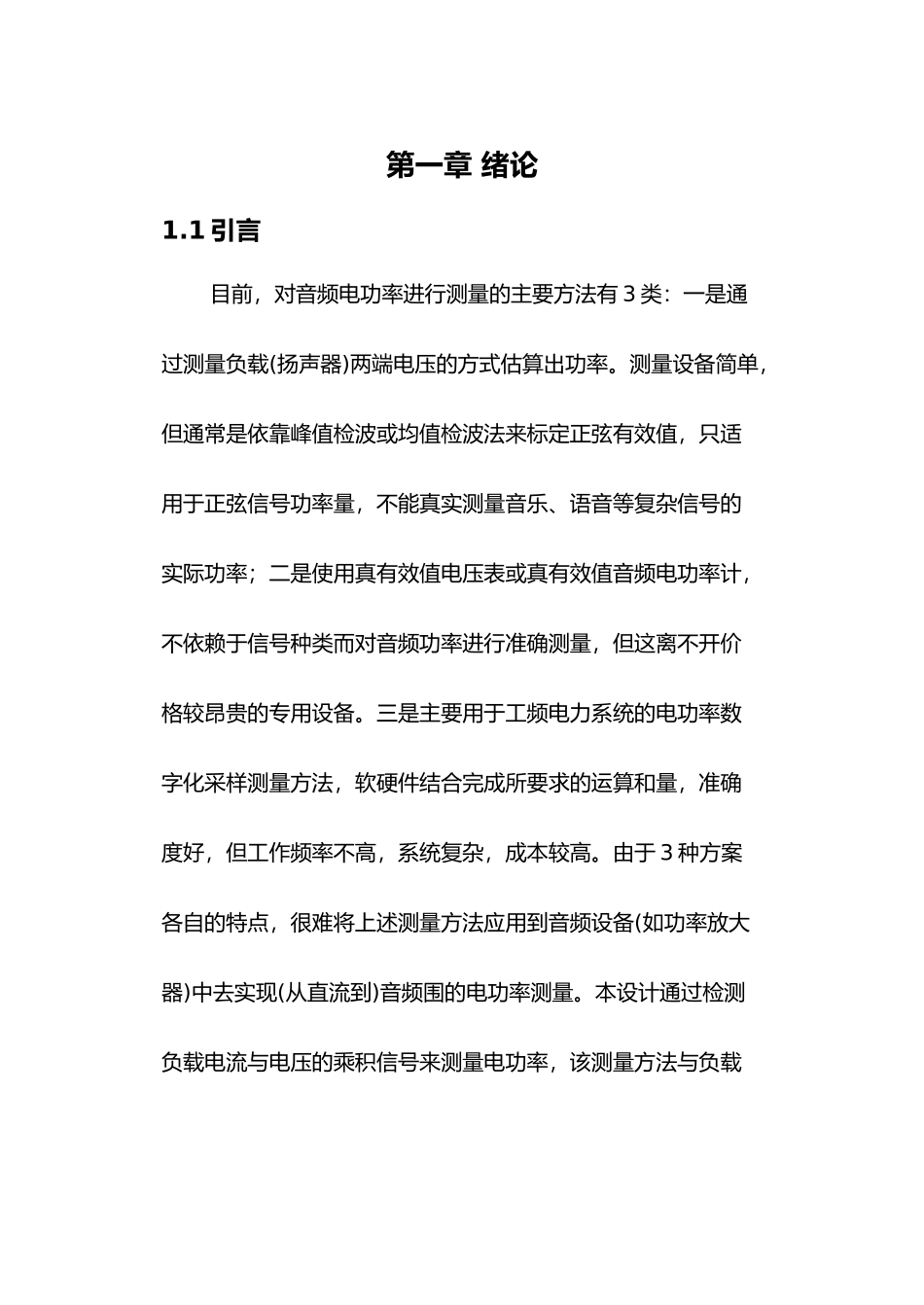

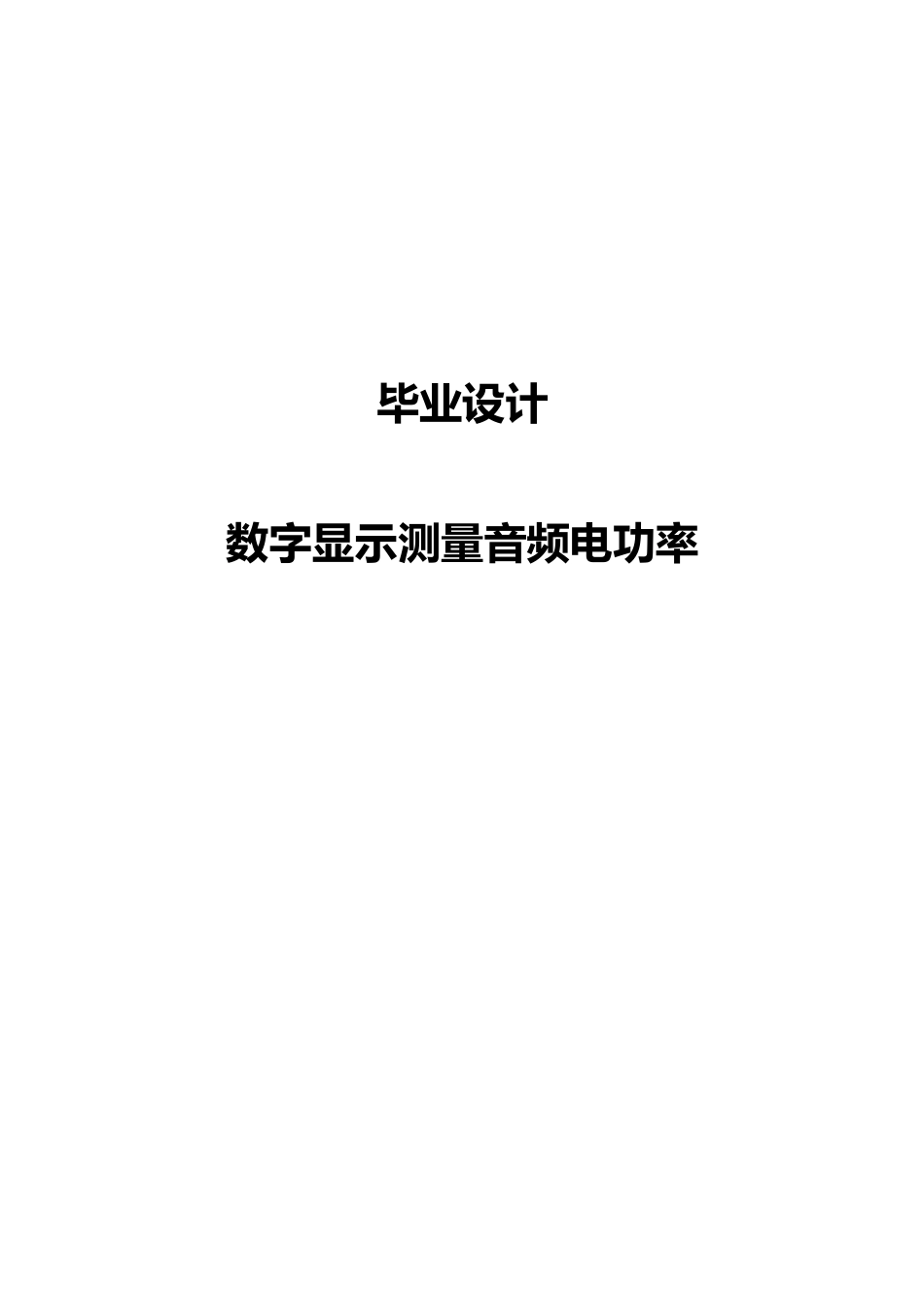

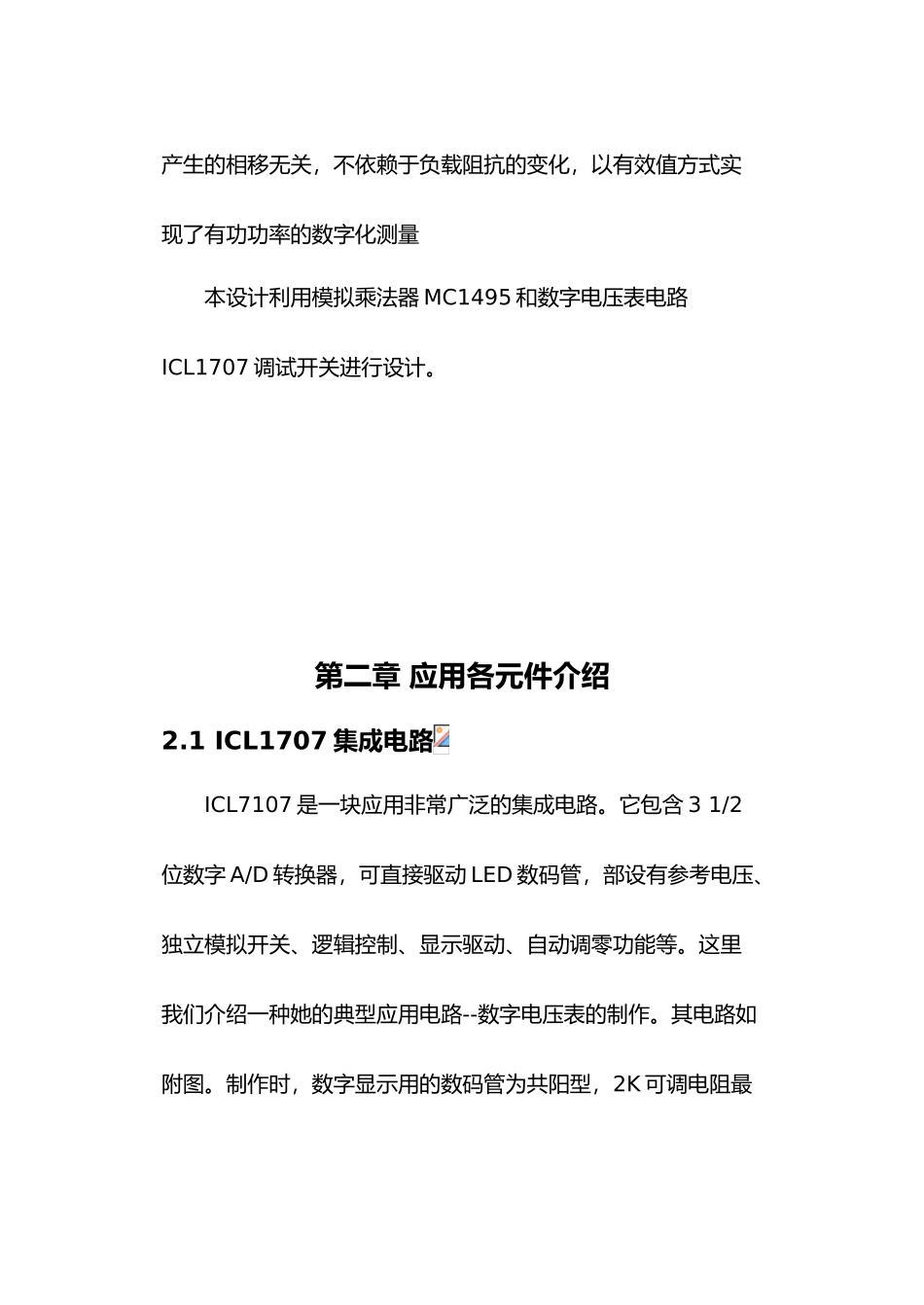

毕业设计数字显示测量音频电功率第一章 绪论1.1 引言目前，对音频电功率进行测量的主要方法有 3 类：一是通过测量负载(扬声器)两端电压的方式估算出功率。测量设备简单，但通常是依靠峰值检波或均值检波法来标定正弦有效值，只适用于正弦信号功率量，不能真实测量音乐、语音等复杂信号的实际功率；二是使用真有效值电压表或真有效值音频电功率计，不依赖于信号种类而对音频功率进行准确测量，但这离不开价格较昂贵的专用设备。三是主要用于工频电力系统的电功率数字化采样测量方法，软硬件结合完成所要求的运算和量，准确度好，但工作频率不高，系统复杂，成本较高。由于 3 种方案各自的特点，很难将上述测量方法应用到音频设备(如功率放大器)中去实现(从直流到)音频围的电功率测量。本设计通过检测负载电流与电压的乘积信号来测量电功率，该测量方法与负载产生的相移无关，不依赖于负载阻抗的变化，以有效值方式实现了有功功率的数字化测量本设计利用模拟乘法器 MC1495 和数字电压表电路ICL1707 调试开关进行设计。第二章 应用各元件介绍2.1 ICL1707 集成电路ICL7107 是一块应用非常广泛的集成电路。它包含 3 1/2位数字 A/D 转换器，可直接驱动 LED 数码管，部设有参考电压、独立模拟开关、逻辑控制、显示驱动、自动调零功能等。这里我们介绍一种她的典型应用电路--数字电压表的制作。其电路如附图。制作时，数字显示用的数码管为共阳型，2K 可调电阻最好选用多圈电阻，分压电阻选用误差较小的金属膜电阻，其它器件选用正品即可。该电路稍加改造，还可演变出很多电路，如数显电流表、数显温度计等.2.1.1 管脚排列与极限参数图 2.1 ICL7107 管脚表 2.1 极限参数2.1.2 自动校零阶段在自动校零阶段做三件事情。第一，部高端输入和低端输入与外部管脚脱开，在部与模拟公共脚短接。第二，参考电容充电到参考电压值。第三，围绕整个系统形成一个闭回路，对自动校零电容 CAZ进行充电，以与补偿缓冲放大器、积分器和比较器的失调电压。由于比较器包含在回路中，因此自动校零的精度仅受限于系统噪声。任何情况下，折合到输入端的失调电压小于 10μV。2.1.2 信号积分阶段1.2.4 在信号积分阶段，自动校零回路断开，部短接点也脱开，部高端输入和低端输入与外部管脚相连。转换器将 IN HI 和IN LO 之间输入的差动输入电压进行一固定时间的积分，此差动输入电压可以在一很宽的共模围：与正、负电源的差距各为 1V之。另一方...
