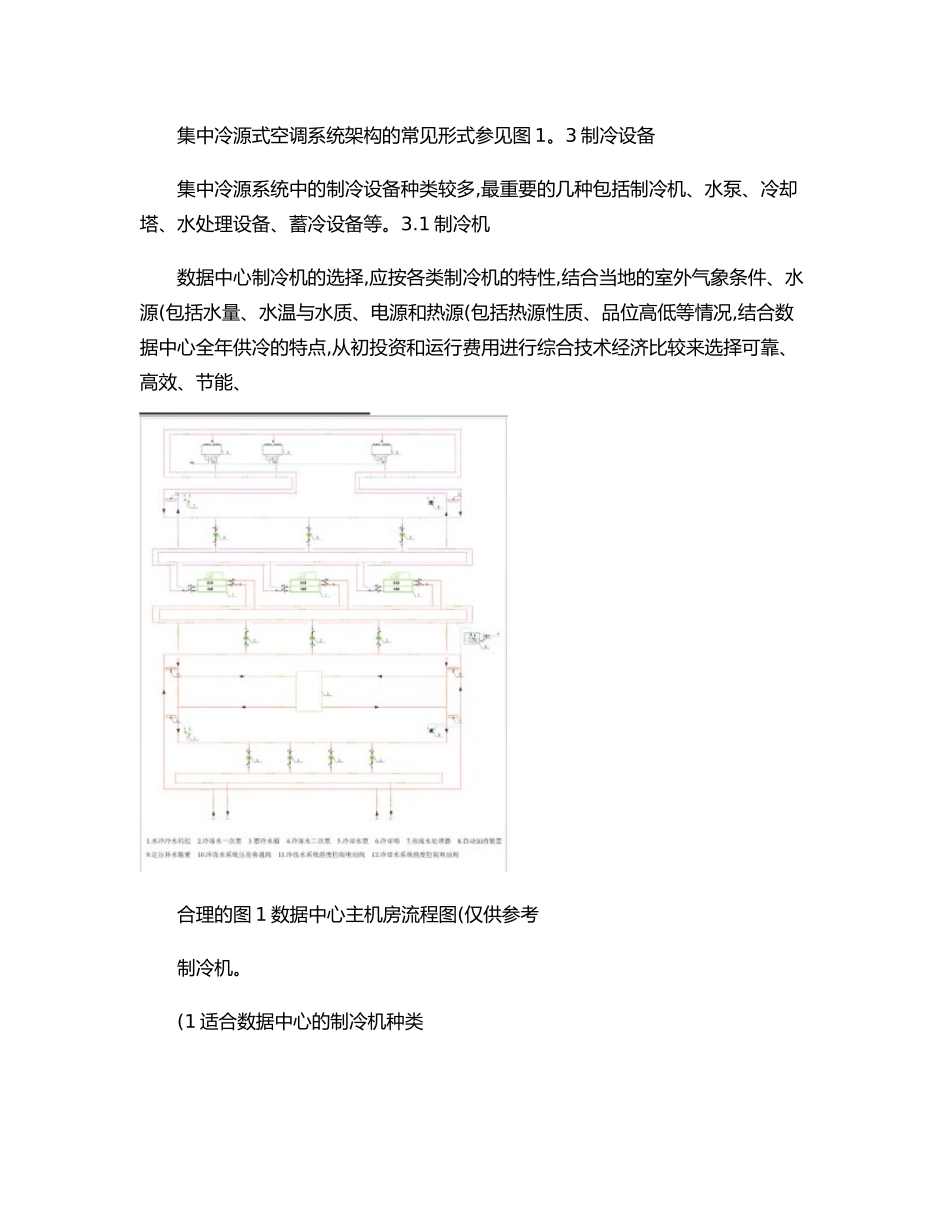

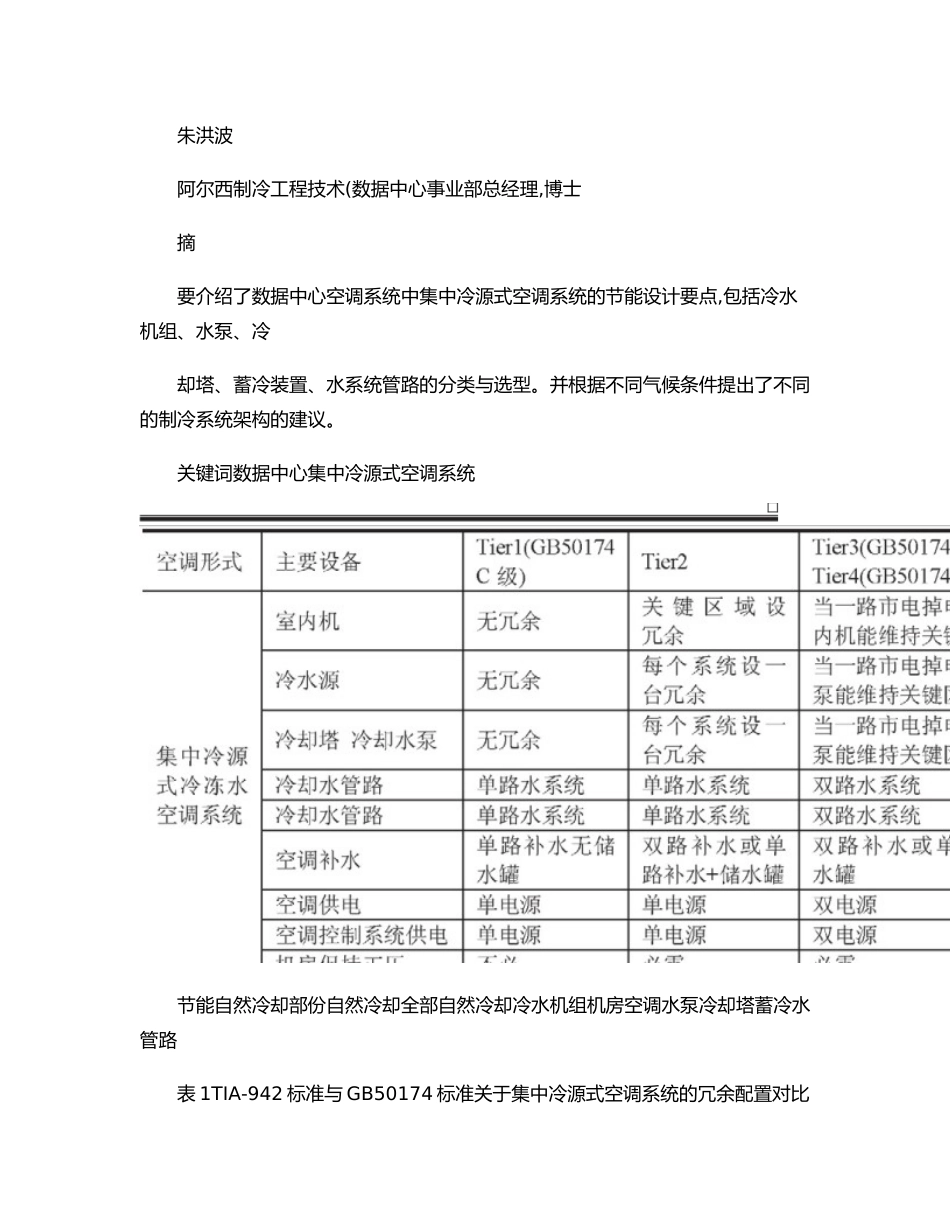

1 引言随着互联网与信息技术的进展,数据中心的数据量和处理能力持续增长,这种增长导致数据中心的发热密度持续增加,从而使数据中心的散热成为一个日益突出的技术难点和重点,这也就意味着数据中心对于空调制冷系统的依赖程度和要求逐年增高;而由于集中冷源式空调系统总体制冷效率更高,且可以方便采纳多种可靠的节能技术(自然冷却技术等,所以越来越多的数据中心采纳了集中冷源式空调系统。一个数据中心的设计使用寿命一般都会在 10 年以上,而空调系统是除 IT 设备以外最大的耗能系统,无论是从社会责任还是企业部的经济效益考虑,我们都要努力打造一套长寿命、低能耗、低故障、可扩展的数据中心空调系统。而一个好的、合理的设计方案会大量地节约初投资,能够采纳更加成熟的产品和技术来满足数据中心寿命期的需要,并且可以通过有效地降低 PUE 、初投资(CAPAX ,来实现 TCO 的节约。2 集中冷源式空调系统集中冷源系统主要由制冷设备和管路组成,由于传统的集中冷源式空调系统中可能存在单点故障,而发生单点故障必定会导致空调系统无法制冷;传统建筑可以容忍短暂的抢修时间,但对于发热量特别大的数据中心机房,空调系统即便仅停止工作几分钟,就会造成 IT 设备的高温柔宕机,所以冷冻水系统存在的单点故障隐患对数据中心威胁巨大,必须尽量消除。水管路、阀门、冷水机组、冷冻水型末端均需考虑冗余设计。由于系统扩容相对复杂,设计之初就要考虑好管路设计和接口预留。集中冷源式空调系统架构还需要根据数据中心的用途和设计级别来进行相应调整,目前主要参考国(GB50174 和国际(TIA-942 的相应标准进行,具体参见表 1。数据中心集中冷源空调系统设计综述朱洪波阿尔西制冷工程技术(数据中心事业部总经理,博士摘要介绍了数据中心空调系统中集中冷源式空调系统的节能设计要点,包括冷水机组、水泵、冷却塔、蓄冷装置、水系统管路的分类与选型。并根据不同气候条件提出了不同的制冷系统架构的建议。关键词数据中心集中冷源式空调系统节能自然冷却部份自然冷却全部自然冷却冷水机组机房空调水泵冷却塔蓄冷水管路表 1TIA-942 标准与 GB50174 标准关于集中冷源式空调系统的冗余配置对比集中冷源式空调系统架构的常见形式参见图 1。3 制冷设备集中冷源系统中的制冷设备种类较多,最重要的几种包括制冷机、水泵、冷却塔、水处理设备、蓄冷设备等。3.1 制冷机数据中心制冷机的选择,应按各类制冷机的特性,结合当地的室外气象条件、水源(包括水量、水温与水...
