数控机床故障诊断与维修实训教材

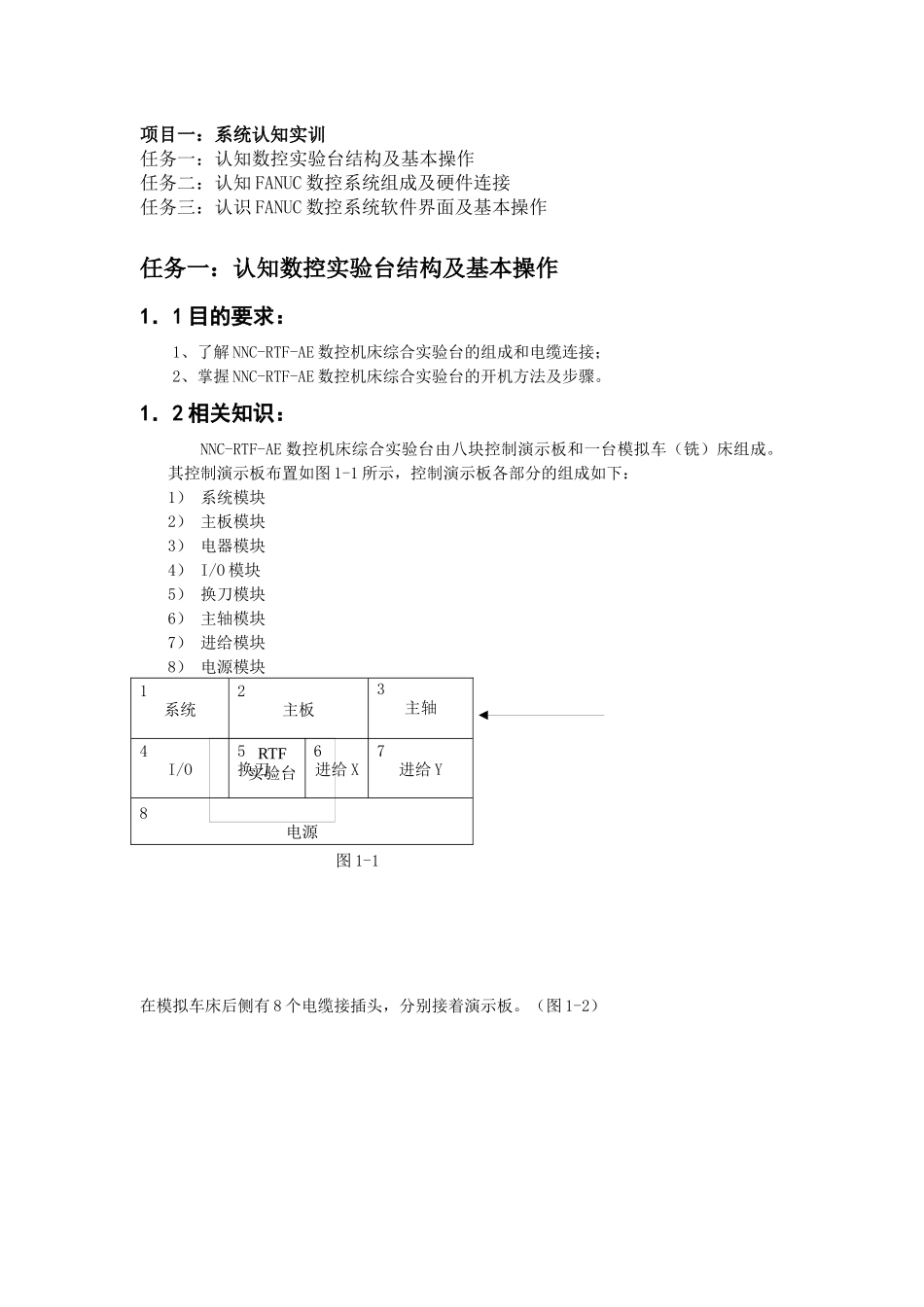

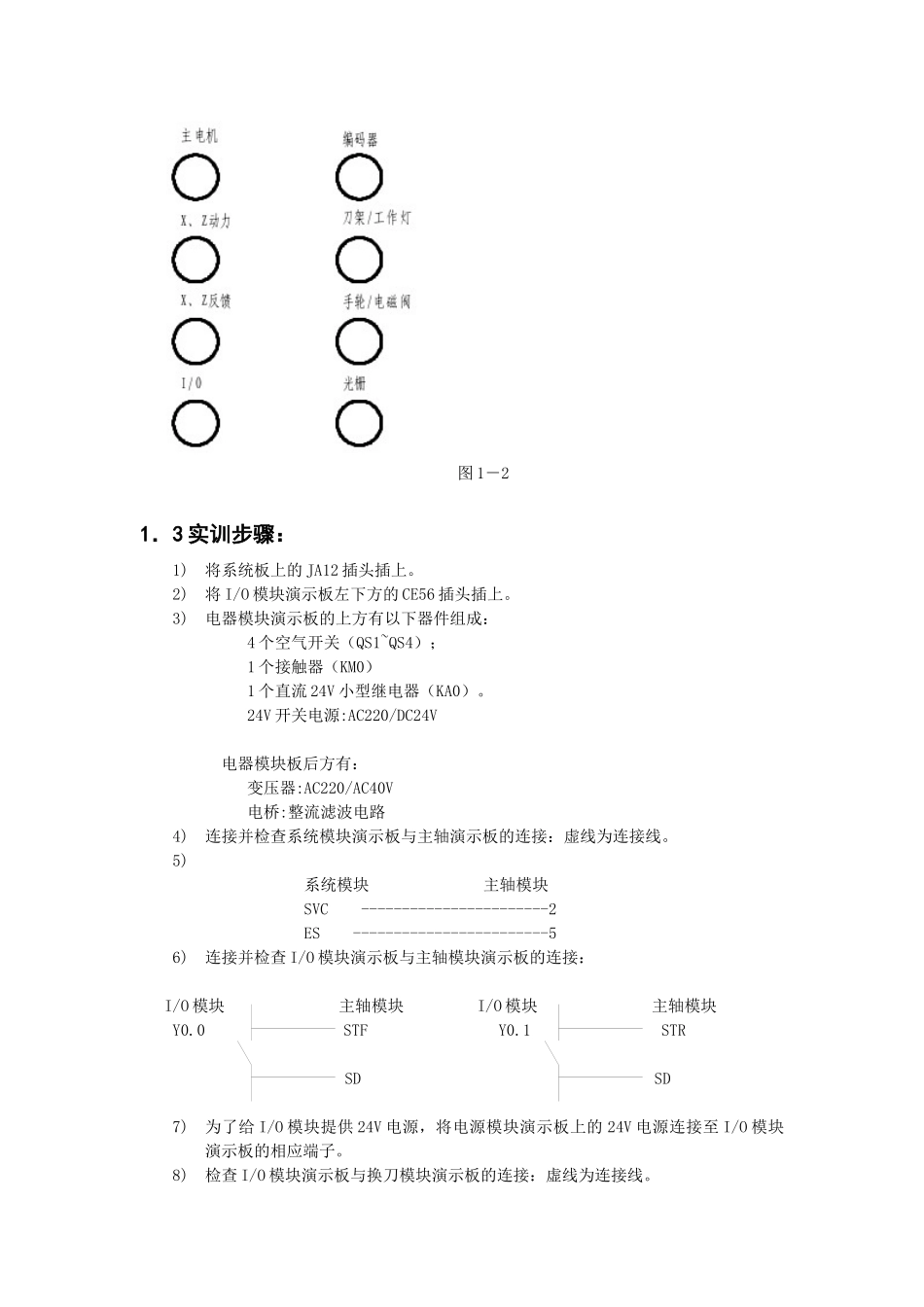

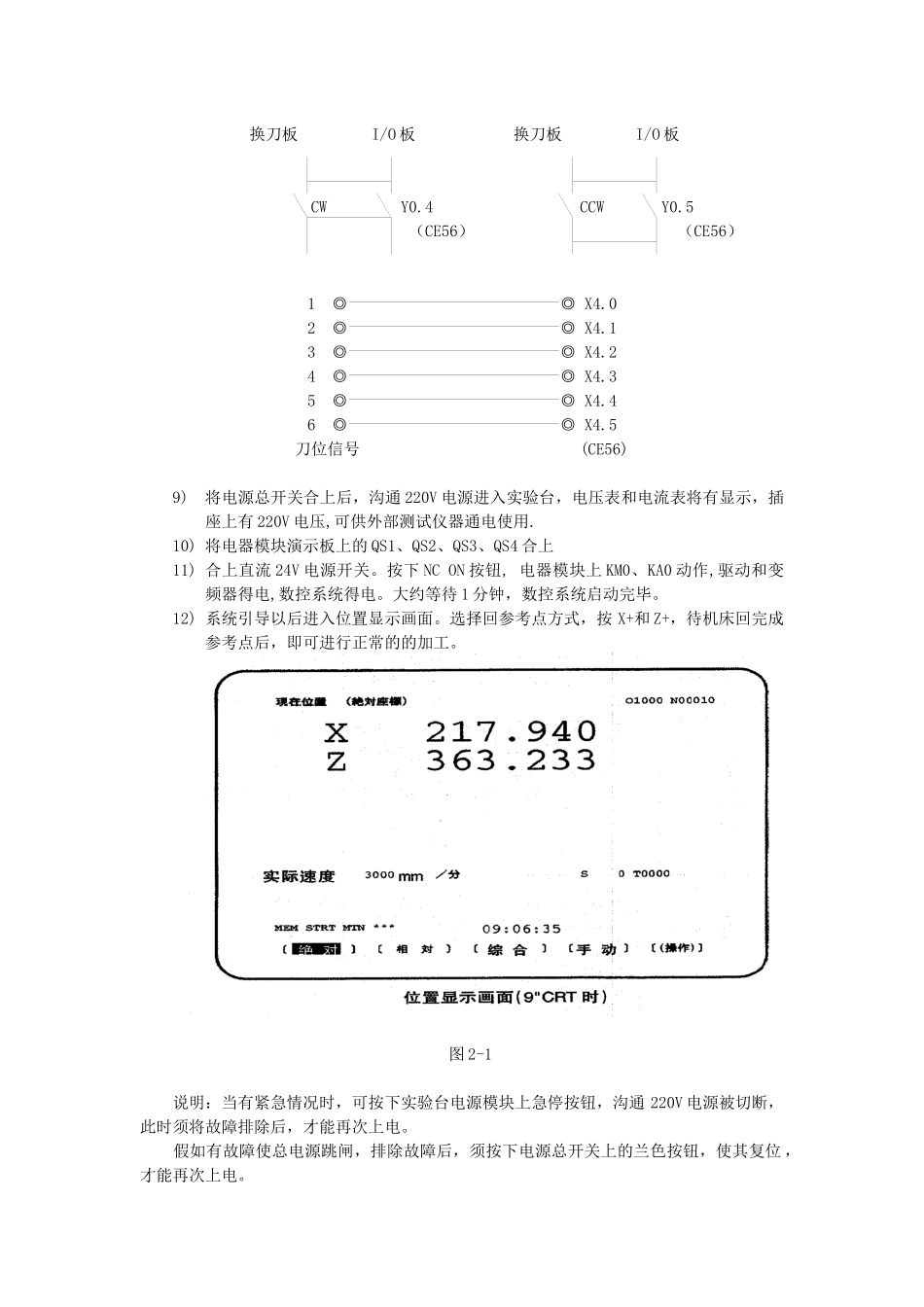

项目一：系统认知实训任务一：认知数控实验台结构及基本操作任务二：认知 FANUC 数控系统组成及硬件连接任务三：认识 FANUC 数控系统软件界面及基本操作任务一：认知数控实验台结构及基本操作1．1 目的要求：1、了解 NNC-RTF-AE 数控机床综合实验台的组成和电缆连接；2、掌握 NNC-RTF-AE 数控机床综合实验台的开机方法及步骤。1．2 相关知识： NNC-RTF-AE 数控机床综合实验台由八块控制演示板和一台模拟车（铣）床组成。其控制演示板布置如图 1-1 所示，控制演示板各部分的组成如下：1） 系统模块2） 主板模块3） 电器模块4） I/O 模块5） 换刀模块6） 主轴模块7） 进给模块8） 电源模块 图 1-1在模拟车床后侧有 8 个电缆接插头，分别接着演示板。（图 1-2）RTF实验台1系统2主板3主轴4I/O5换刀6进给 X7进给 Y8电源图 1－21．3 实训步骤：1)将系统板上的 JA12 插头插上。2)将 I/O 模块演示板左下方的 CE56 插头插上。3)电器模块演示板的上方有以下器件组成：4 个空气开关（QS1~QS4）；1 个接触器（KM0）1 个直流 24V 小型继电器（KA0）。24V 开关电源:AC220/DC24V 电器模块板后方有：变压器:AC220/AC40V电桥:整流滤波电路4)连接并检查系统模块演示板与主轴演示板的连接：虚线为连接线。5)系统模块 主轴模块SVC -----------------------2ES ------------------------56)连接并检查 I/O 模块演示板与主轴模块演示板的连接： I/O 模块 主轴模块 I/O 模块 主轴模块 Y0.0 STF Y0.1 STR SD SD7)为了给 I/O 模块提供 24V 电源，将电源模块演示板上的 24V 电源连接至 I/O 模块演示板的相应端子。8)检查 I/O 模块演示板与换刀模块演示板的连接：虚线为连接线。 换刀板 I/O 板 换刀板 I/O 板 CW Y0.4 CCW Y0.5 （CE56） （CE56） 1 ◎ ◎ X4.02 ◎ ◎ X4.13 ◎ ◎ X4.24 ◎ ◎ X4.35 ◎ ◎ X4.46 ◎ ◎ X4.5 刀位信号 (CE56)9)将电源总开关合上后，沟通 220V 电源进入实验台，电压表和电流表将有显示，插座上有 220V 电压,可供外部测试仪器通电使用.10) 将电器模块演示板上的 QS1、QS2、QS3、QS4 合上11) 合上直流 24V 电源开关。按下 NC ON 按钮, 电器模块上 KM0、KA0 动作,驱动和变频器得电,数控系统得电。大约等待 1 分钟，数控系统启动完毕。12) 系统引导以后进入位置显示画面。选择回参考点方式，按 X+和 Z+，待机床回...
